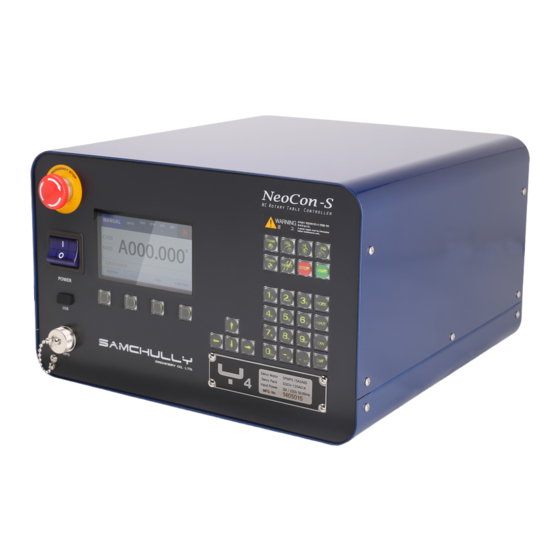

NeoCon-S
네오콘 접속설명서
NeoCon Controller Series Connection Manual
네오콘을 조작하기 전에 이 설명서의 위험/경고 항목을 잘
읽고 숙지해 주십시오. 이 설명서를 궁금한 사항이나 점검
할 사항 등 필요할 때 참조할 수 있도록 잘 보관하십시오.
Please read and understand DANGER/ WARNING items in
this maunal before operating your NeoCon. Please keep
this manual by your side for answers to any questions
you may have and to check.
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for SAMCHULLY NeoCon Series
Summary of Contents for SAMCHULLY NeoCon Series
- Page 1 NeoCon-S 네오콘 접속설명서 NeoCon Controller Series Connection Manual 네오콘을 조작하기 전에 이 설명서의 위험/경고 항목을 잘 Please read and understand DANGER/ WARNING items in this maunal before operating your NeoCon. Please keep 읽고 숙지해 주십시오. 이 설명서를 궁금한 사항이나 점검 this manual by your side for answers to any questions 할...
- Page 2 For Safe Operation 안전하게 사용하기 위해서 This instruction manual describes the precautions re- 이 취급설명서는 사용시 취급 유의점에 관하여 기술하고 있습니 quired when using the product. Handling the product in- 다. 잘못된 취급은 무의식중에 불량을 야기하므로 사용 전에 반드 appropriately may cause unintentional defects. Therefore, 시...
-
Page 3: Table Of Contents
Contents 목차 국문 English 01. 안전상의 주의 01. For safe use 02. Outside view 02. 외형도 03. Interconnection diagram 03. 상호접속도 04. IO cable for connecting 04. 외부기기 연결용 IO 케이블 external devices (CB-BASIC IO) (CB-BASIC IO) 05. Power cable (CB-PW) 05. -
Page 4: 안전상의 주의
안전상의 주의 4) 위에 얹거나 무거운 것을 얹거나 하지 말아주십시오. 5) 설치방향은 반드시 지켜주십시오. 1-1 감전방지를 위하여 6) 컨트롤러와 제어선반 내면 또는 그 외의 기기와의 간격 은 규정의 거리를 유지하여 주십시오. 7) 컨트롤러의 내부에 나사·금속편 등의 도전성 이물질이 1. 커버를 열지 말아주십시오. 감전의 원인이 됩니다. (컨트 나... -
Page 5: 외형도
이상시의 처리에 관해서 1-5 참고사항 취급설명서는 세부사항에 걸쳐 언급할 생각이지만 모든 사 용조건에 관해서 기재할 수는 없습니다. 기재하지 않은 사 1) 알람 발생시는 원인을 제거하고 안전을 확인하고 나서 항은 “할 수 없습니다.”라고 생각해주십시오. 알람리셋 후 재 운전 해주십시오. 취급설명서의 내용은 개량·사양변경 등의 목적을 위해서 폐사에서... -
Page 6: 상호접속도
상호접속도 타입별 상호접속도 외부기기 연결용 IO 커넥터 CB-BASIC IO 케이블 로터리 테이블 접속 커넥터 CB-PW (Y2/Y4) 케이블 전원 커넥터 CB-PW (Y2/Y4) 케이블 외부 솔레노이드 밸브 출력 커넥터 (옵션) CB-EXT SOL 케이블(옵션) 시리얼 포트 RS 232C 케이블(별도구매) RS232C 0 0 0 USB 포트... -
Page 7: 외부기기 연결용 Io 케이블
외부기기 연결용 IO 케이블 (CB-BASIC IO) 컨트롤러와 외부기기 간의 신호 교환을 하기 위해서 CB-BASIC IO 케이블을 사용합니다. 이 케이블의 핀 배열에 따라 입출력 신호의 사양이 달라지므로 당사에서 제공하는 케이블을 사용하십시오. CB-BASIC IO 케이블 (단위 : mm) 5000 1.5-3Y 반 내 커넥터 신호명... -
Page 8: 전원 케이블
전원 케이블 (CB-PW) 컨트롤러를 기동하기 위한 전원케이블입니다. 범용기계에 설치할 경우 플러그를 핀 단자에 연결하여 사용하십시오. CB-PW Y2 (NeoCon-S Y2) (단위 : mm) 5000 신호명 단자 표시 케이블 사양 입력 전원 입력전원 1 입력전원 2 삼상 AC 220V 50/60Hz VCTF 4C × 2.5mm2 접지... -
Page 9: 로터리 테이블 접속 케이블
로터리 테이블 접속 케이블 (CB-MOTOR) NeoCon-S 의 로터리 테이블 접속 케이블 CB-MOTOR 사양은 서보모터 사양 및 사용용도에 따라 달라집니다. 이 케이블은 로터리 테이블 본체에 조립되어 있습니다. CB-MOTOR Y2 (NeoCon-S Y2) (단위 : mm) 컨트롤러측 테이블측 신호명 케이블 사양 전선 색상 비고... - Page 10 CB-MOTOR Y4 (NeoCon-S Y4) (단위 : mm) 컨트롤러측 테이블측 신호명 케이블 사양 전선 색상 비고 명칭 핀번호 명칭 핀번호 적색 모터 U상 백색 모터 V상 Motor Motor 18AWG x 4C POWER POWER 청색 모터 W상 FG(PE) 녹색 모터 접지 BK.C 적색...
-
Page 11: 외부접속 상세
외부접속 상세 NeoCon 연결 Diagram 컨트롤러 내부 커넥터 핀 No. 블록 완료 BLKFIN BLKFINCOM 블록 완료 컴 ※ 임의완료 출력 1 G99FIN 360°출력 1 360FIN ALMOUT B 알람 B 접점출력 알람 A 접점출력 ALMOUT A 원점복귀 완료 1 ZRNFIN OUTCOM 출력컴... -
Page 12: 전원접속
전원접속 내전원 노이즈 외부에서의 전원노이즈는 1.5kV(50n~1μsec) 이내로 해주 8-1 전원 십시오. 전원노이즈가 1.5kV를 넘으면 파열, 파손 등의 고장 의 원인이 됩니다. 이상 동작을 야기하는 경우도 있습니다. 입력전원전압이 AC200V ~ AC230V 내에서 동작합니다. 주파수는 50/60Hz로 사용해주십시오. 8-2 접지 접지(어스)는 반드시 C종접지(접지저항값 100Ω이하) 이상의 접 AC200V 미만... - Page 13 1) ST 신호 3) EXTEM 신호 내용 내용 1. ST와 INCOM을 ON하는 것에 의해 스타트 신호가 1. EXTEM과 INCOM을 OFF하는 것에 의해 외부의 비 입력됩니다. 상정지를 입력할 수 있습니다. 2. AUTO, SINGLE 모드시에 선택채널의 프로그램을 2. 외 부 비 상 정 지 가 O F F 되 면 『 E r r . 0 0 2 E X T 실행합니다.
-
Page 14: 출력신호
9-2 출력신호 No.3~7의 공통 출력코몬 OUTCOM1 COM입니다. 컨트롤러의 출력신호에는 아래의 2종류가 있습니다. 패널의 비상정지 스위치의 비상정지 로터리 테이블에서의 출력신호 EMOUT B접점 상태를 기계측 출력 (NC측)으로 출력합니다. 명칭 신호명 설명 EMOUT용 비상정지 EMOUT- 브레이크 + 출력 BK+1 브레이크 조작을 위해 출력컴 출력COM입니다. -
Page 15: 입출력 신호형식
3) 360FIN 신호 4) ZRNFIN 신호 내용 내용 1. Pn022=0의 경우 가공원점위치의 통과 혹는 정지 1. 기계원점복귀지령에 대하여 동작완료한 경우에 시에 360FIN과 OUTCOM1 사이에서 출력합니다. ZRNFIN1과 OUTCOM1 사이의 접점을 닫습니다. 2. Pn034에서 출력접점을 변경할 수 있습니다. 2. ZRNFIN의 출력시간은 500msec 고정입니다. 3. -
Page 16: 출력형식
10-2 출력형식 출력신호로서 접속하는 접점의 전기적 사양은 아래의 사양이 있 는것을 사용해 주십시오. 최대 부하 전압 최대 부하 전류 전기적 내구성 AC 125V 0.3A G6A-274P (OMRON) BLKFIN 10만 회 이상 BLKFINCOM DC 30V G6A-274P (OMRON) G99FIN1 10-3 입출력회로 사용시의 주의사항 출력에... -
Page 17: Rs232C 접속
RS232C 접속 11-1 RS232C 커넥터 상세 컨트롤러에 설치되어 있는 RS232C 커넥터(9핀 타입)의 상세내용을 이하에 나타냅니다. 핀 No. 신호명 신호설명 입출력 캐리어 검출 출력 수신데이터 입력 송신데이터 출력 컨트롤러측 레디 출력 신호용 접지 데이터 셋 레디 입력 송신요구(외부기기에 통신가능을 나타내는 신호) 출력... -
Page 18: 기계와의 접속
기계와의 접속 12-1 기계접속 배선 외부기계와의 연동은 일반적으로 스타트 신호(M신호)와 블록완료 신호의 교환만으로 실시하는 것이 가능하지만, 이외에도 안전을 위해 접 속의 필요성이 있는 신호(EXTEM, ALMOUT A/B, EMOUT)도 있으므로 아래의 신호를 반드시 배선해주십시오. 1. 스타트 (ST) “AUTO”, “SINGLE” 모드시 이 신호에 의해 프로그램의 내용을 실행시킵니다. 2. -
Page 19: For Safe Use
01. Safety precautions 2) Do not stack beyond the limit. 3) Install the product in a place that can withstand the weight according to the instruction manual. 1-1 To prevent electric shock 4) Do not sit on the product or place anything heavy on it. -
Page 20: Outside View
3) Do not modify the product. 1-5 Notes 4) Make sure that the product is not significantly This instruction manual tries to specify the details as affected by electromagnetic interference caused much as possible but cannot describe all conditions by noise filters, etc. of use. -
Page 21: Interconnection Diagram
Interconnection diagram interconnection diagram of the controller by type For external device connection IO connector CB-Basic IO cable Rotary table connection connector CB-Motor (Y2/Y4) cable Power connector CB-PW (Y2/Y4) cable Connector for external solenoid valve output (optional) CB-EXT SOL cable (option) Serial port RS 232C cable RS232C... -
Page 22: Io Cable For Connecting External Devices (Cb-Basic Io)
IO cable for connecting external devices (CB-BASIC IO) Use the CB-Basic IO cable to exchange signals between the controller and external devices. Use only the provided cable since the specifications of the I/O signal vary depending on the pin arrangement of this cable. CB-BASIC IO CABLE (Unit : mm) 5000... -
Page 23: Power Cable (Cb-Pw)
Power cable (CB-PW) This page shows the power cable to start the controller. When installing on a general-purpose machine, connect the plug to the pin terminal. CB-PW Y2 (NeoCon-S Y2) (Unit : mm) 5000 Signal name Terminal indication Cable specifications Input power Input power 1 Input power 2... -
Page 24: Rotary Table Connection Cable
Rotary table connection cable (CB-MOTOR) The specifications of CB-MOTOR—the rotary table connection cable of NeoCon-S—vary depending on the servo motor specifications and intended use. This cable is assembled into the rotary table body. CB-MOTOR Y2 (NeoCon-S Y2) (Unit : mm) Controller side Table side Cable specifica-... - Page 25 CB-MOTOR Y4 (NeoCon-S Y4) (단위 : mm) Controller side Table side Cable specifica- Signal name Wire color Remarks tion Name Pin no. Name Pin no. Motor U phase White Motor V phase Motor Motor 18AWG x 4C POWER POWER Blue Motor W phase FG(PE) Green...
-
Page 26: External Connection Details (Neocon Connection Diagram)
External connection details NeoCon connection diagram Inside the controller Connector pin no. BLKFIN Block finish BLKFINCOM Block finish com ※ G99FIN Random finish output 1 360FIN 360° output 1 ALMOUT B Alarm B contact ALMOUT A Alarm A contact ZRNFIN Reference OUTCOM Output... -
Page 27: Power Connection
Power connection Power noise Keep external power noise within 1.5kV (50n~1μsec). If power noise exceeds 1.5kV, malfunctions such as 8-1 Power rupture or damage may occur. In some cases, it may The input power voltage should be AC200V to cause abnormal operation. AC230V. - Page 28 1) ST signal 3) EXTEM signal Detail Detail 1. The start signal is entered by turning on ST 1. External emergency stop can be entered by and INCOM. turning off EXTEM and INCOM. 2. Executes the program of the selected chan- 2.
-
Page 29: Output Signal
9-2 Output signal Emergency stop output EMOUTCOM Output COM for EMOUT. There are two types of controller out signals as described below. 1) BLKFIN signal Output signal from the rotary table Detail Name Signal name Description 1. Closes the contact point between BLKFIN and BLKFINCOM when a block is finished during Brake + output BK+1... -
Page 30: Input/Output Signal Format
3) 360FIN signal 2. The output time of ZRNFIN is fixed to 500msec. Detail 3. The output start timing is the same as BLKFIN 1. When Pn022=0 is set, outputs between output. 360FIN and OUTCOM1 when passing the ma- chining origin position or stopping. 2. -
Page 31: Output Format
10-2 Output format Use the contact connecting as an output signal with the following electrical specifications: Maximum load Maximum load Electrical durability voltage current G6A-274P (OMRON) AC 125V 0.3A BLKFIN More than BLKFINCOM 100,000 times DC 30V G6A-274P (OMRON) G99FIN1 10-2 Precautions when using input/output circuits If the load connected to the output is an inductive load, be sure to insert a surge killer since noise gen-... -
Page 32: Rs232C Connection
RS232C connection 11-1 RS232C connector details The table below shows the details of the RS232C connector (9-pin type) installed in the controller. Pin No. Signal name Signal description Input/Output Carrier detection Output Received data Input Sent data Output Controller side ready Output Ground for signals Dataset ready... -
Page 33: Connection To The Machine
Connection to the machine 12-1 Machine connection wiring The external machine can be linked by exchanging the start signal (M signal) and block finish signal only. However, there are signals (EXTEM, ALMOUT A/B, EMOUT) that require connection for safety reasons. Therefore, be sure to wire the signals below. 1. - Page 36 네오콘 접속설명서 NeoCon Series Connection Manual www.samchully.com Samchully Machinery [21697] 인천광역시 남동구 남동대로 99 TEL. +82-32-822-4811 FAX. +82-32-822-4377 서비스센터 [21697] 99, Namdong-daero, Namdong-gu, Incheon, Korea 1544 - 3122 TEL. +82-32-899-8965 FAX. +82-32-721-7607 Samchully Workholding 20472 Crescent Bay Drive Lake Forest, CA 92630 EK2024-C1-710 TEL.
