D-Link

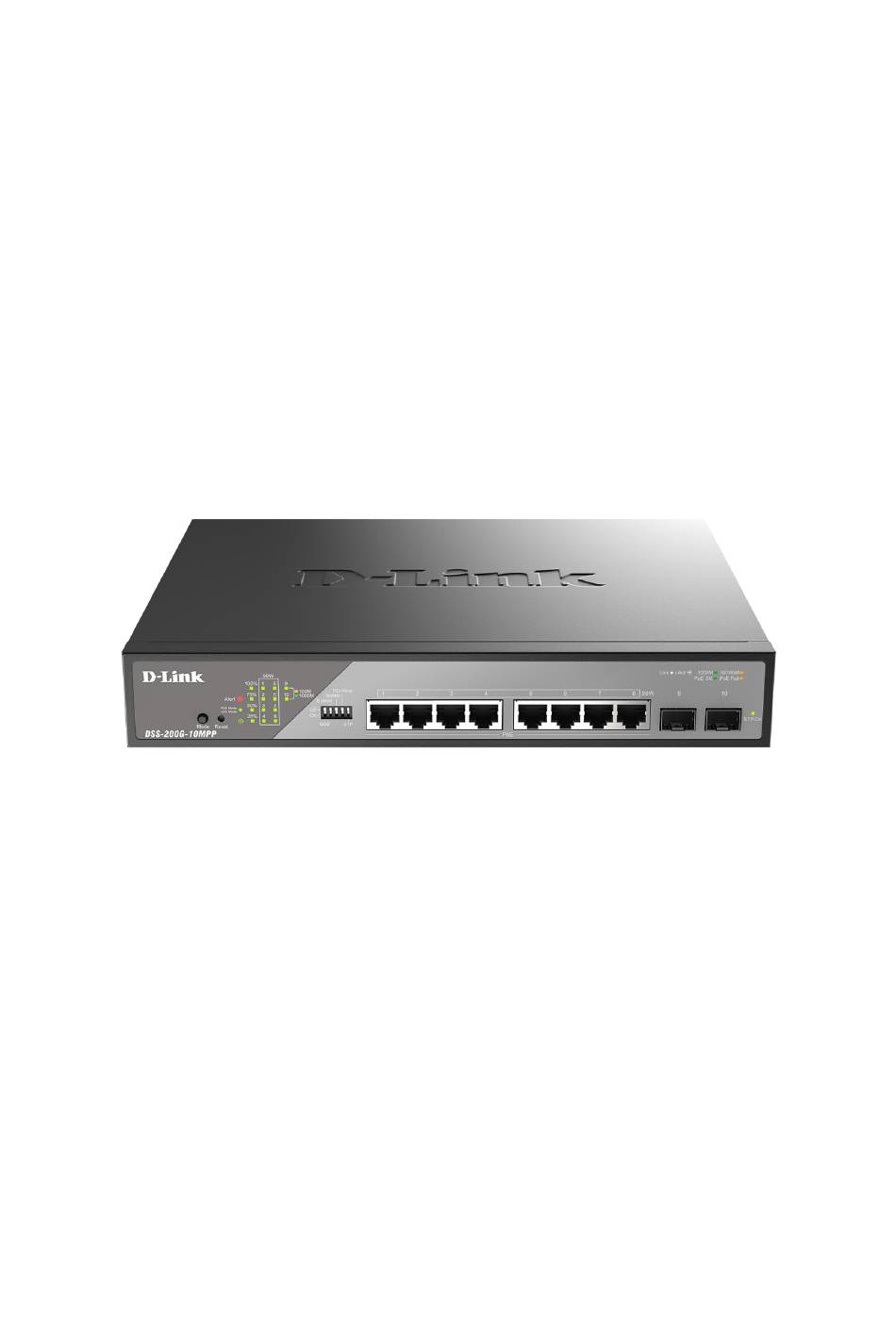

DSS-200G-10MPP
PoE Switch with 8 10/100/1000Base-T Ports and
2 1000Base-X SFP Ports
Настраиваемый L2 коммутатор с 8 портами 10/100/1000Base-T и
2 портами 1000Base-X SFP (8 портов PoE 802.3af/at/bt,
PoE-бюджет 242 Вт, дальность до 250 м)
Quick Installation Guide
Краткое руководство по установке
Advertisement
Table of Contents
Related Manuals for D-Link DSS-200G-10MPP
Summary of Contents for D-Link DSS-200G-10MPP
- Page 1 D-Link DSS-200G-10MPP PoE Switch with 8 10/100/1000Base-T Ports and 2 1000Base-X SFP Ports Настраиваемый L2 коммутатор с 8 портами 10/100/1000Base-T и 2 портами 1000Base-X SFP (8 портов PoE 802.3af/at/bt, PoE-бюджет 242 Вт, дальность до 250 м) Quick Installation Guide Краткое руководство по установке...
-
Page 2: Package Contents
Open the shipping carton of the switch and carefully unpack its contents. Please consult the packing list to make sure all items are present and undamaged. If any item is missing or damaged, please contact your local reseller for replacement. One DSS-200G-10MPP switch One AC power cord ... -
Page 3: Desktop Or Shelf Installation
PoE Power Budget 100% LED: Solid PoE power has reached 100%. LED: Solid PoE power ≤ 75%. amber LED: Solid PoE power ≤ 50%. green LED: Solid PoE power ≤ 25%. green Installation Guidelines This section will discuss the hardware installation guidelines that the user must follow in order to properly and safely install this switch into the appropriate environment. -
Page 4: Installing Transceivers Into The Transceiver Ports
Then, use the screws provided with the equipment rack to mount the switch in the rack. Figure 3 — Installing the switch in a rack Installing Transceivers into the Transceiver Ports The DSS-200G-10MPP switch is equipped with the ports for connecting the SFP transceivers. Figure 4 — Inserting transceivers into the transceiver ports Grounding the Switch This section describes how to connect the switch to the ground. -
Page 5: Plugging In The Ac Power Cord
power supply and system, a 12 to 6 AWG copper conductor is required for installation. Commercially available 6 AWG wire is recommended. The length of the cable depends on the proximity of the Switch to proper grounding facilities. A screwdriver (not included in the accessory kit). ... - Page 6 Год: E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 - 2020, 1 - 2021, 2 - 2022, 3 - 2023. Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь. При обнаружении неисправности устройства обратитесь в сервисный центр или группу технической поддержки D-Link.
-
Page 7: Комплект Поставки
Комплект поставки Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо отсутствует или есть повреждения, обратитесь к поставщику. Коммутатор DSS-200G-10MPP Кабель питания Краткое руководство по установке... -
Page 8: Установка Коммутатора
Мигает зеленым На порту выполняется передача или прием данных. цветом Горит желтым К порту подключено устройство на скорости 100 Мбит/с. цветом Мигает желтым На порту выполняется передача или прием данных. цветом Не горит К порту не подключено устройство. PoE OK/PoE Fail (на Горит... - Page 9 кронштейны к боковым панелям коммутатора и зафиксируйте кронштейны с помощью винтов. Рисунок 2 — Крепление кронштейнов Установите коммутатор в стойку и закрепите его с помощью винтов от стойки. Рисунок 3 — Установка коммутатора в стойку Подключение трансиверов Коммутатор DSS-200G-10MPP оснащен портами для подключения трансиверов SFP.
- Page 10 Рисунок 4 — Подключение трансиверов к коммутатору Заземление коммутатора Данный раздел содержит информацию о способе заземления коммутатора. Данную процедуру необходимо выполнить перед включением питания коммутатора. Необходимые инструменты и оборудование: Винт заземления M4 x 6 мм. Провод заземления (не входит в комплект для монтажа): характеристики ...
-
Page 11: Технические Характеристики
Технические характеристики Аппаратное обеспечение Процессор 500 МГц Оперативная память 128 МБ Flash-память п амять 32 МБ Интерфейсы 8 портов 10/100/1000Base-память T с поддержкой PoE 2 порта 1000Base-память X SFP Сигнальный порт с разъемом RJ-память 4 5 Индикаторы Power Alert PoE Mode/Link Mode Link/Activity/Speed (на... - Page 12 Буфер пакетов 512 КБ Jumbo-память ф рейм 10 000 байт Стандарт PoE IEEE 802.3af IEEE 802.3at IEEE 802.3bt Порты с поддержкой PoE Порты 1-память 8 Бюджет мощности PoE 242 Вт (на порт м акс. 90 Вт на порт PoE) Физические параметры Размеры...
-
Page 13: Техническая Поддержка
Техническая поддержка Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме...
