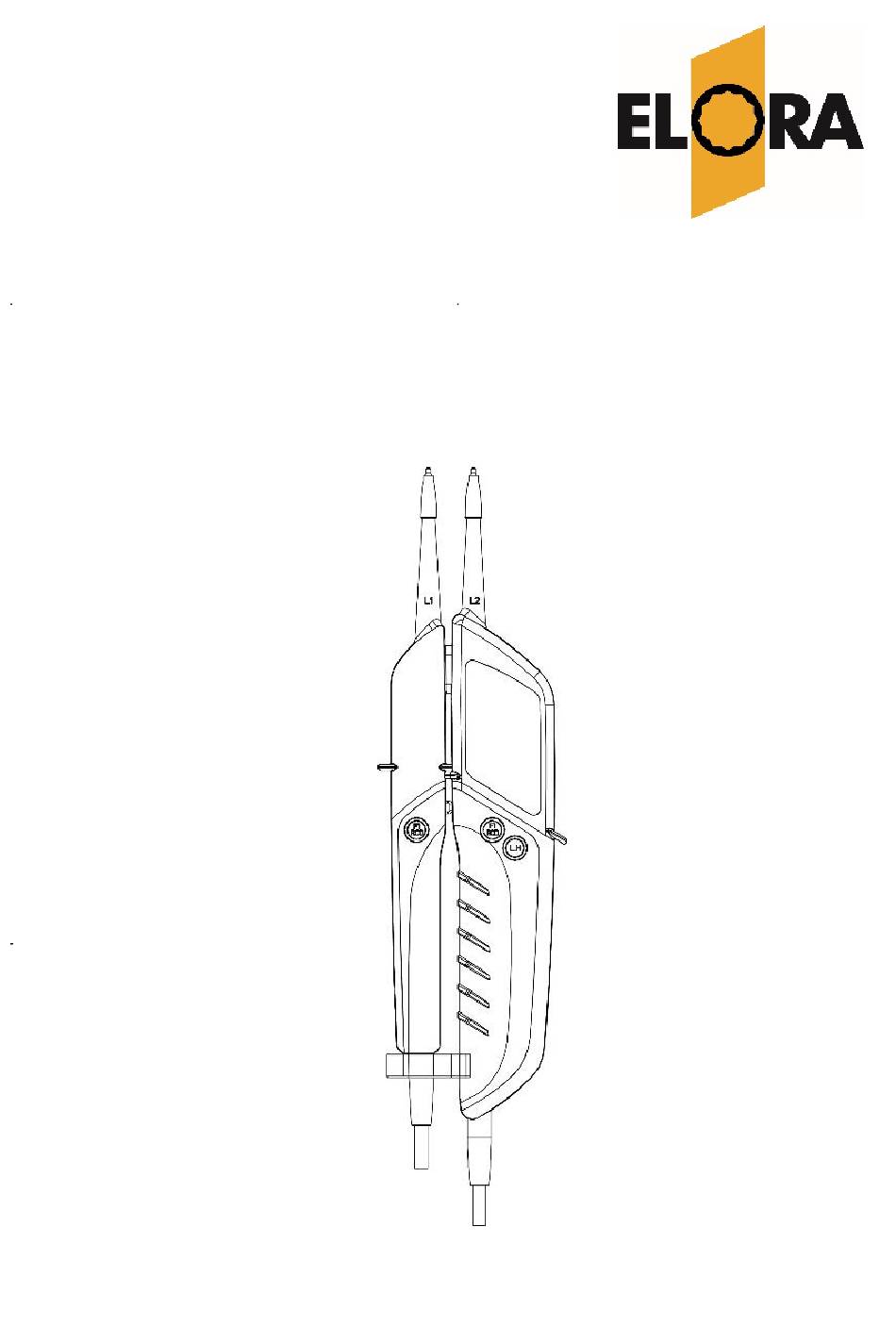

- Page 1 Bedienungsanleitung Instruction Manual Spannungsprüfer Voltage Tester ELORA-No. 564N Testboy ® Profi III LED...
- Page 2 ® Testboy Profi III LED Bedienungsanleitung ® Testboy Profi III LED Operating instructions...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Bestimmungsgemäße Verwendung Haftungsausschluss Entsorgung Bedienung Sicherheitshinweise Allgemeines Funktion Selbsttest / Auto Power-Off Gleichspannung prüfen Wechselspannung prüfen Phasenprüfung Drehfeldprüfung (> 200 V AC) Einhandprüfung (z.B. Schuko-Steckdose) Prüfstellenbeleuchtung Durchgangsprüfung Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest) Reinigung Wartung Batteriewechsel Technische Daten... -
Page 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise WARNUNG Lesen Sie vor Gebrauch diese Anleitung genau durch. Wenn das Gerät nicht den Herstellerangaben entsprechend eingesetzt wird, kann der durch das Gerät bereitgestellte Schutz beeinträchtigt werden. WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. -
Page 5: Bestimmungsgemäße Verwendung
Sicherheitshinweise Sichtprüfung der Trennstelle im elektrischen Netz, usw.) den Zustand „Betriebsspannung nicht vorhanden“ des zu prüfenden Anlagenteils nachzuweisen und festzustellen, dass die vom Spannungsprüfer angezeigte Span- nung eine Störspannung ist. Bestimmungsgemäße Verwendung Nur für den Einsatz durch Elektrofachkräfte und fachkundiges Personal vorgesehen. Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen wie Wechselspannungs-, Gleichspannungs- und Durchgangsprüfungen, Phasen- und Drehfeldtest, bestimmt. -
Page 6: Entsorgung
Bedienung Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebens- zyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben. Die WEEE (2002/96/EC) regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogerä- ten sind ab dem 13.8.2005 dazu verpflichtet, Elektrogeräte, die nach diesem Datum verkauft werden, kostenfrei zu- rückzunehmen und zu recyceln. -
Page 7: Allgemeines
Bedienung Es gelten folgende Sicherheitsvorkehrungen: Der Spannungsprüfer muss kurz vor dem Einsatz auf Funktion überge- prüft werden (VDE-Vorschrift 0105, Teil 1). Vergewissern Sie sich, dass die Prüfleitung und das Gerät in einem einwandfreien Zustand sind. Überprüfen Sie das Gerät an einer bekannten Spannungsquelle, z.B. -
Page 8: Gleichspannung Prüfen
Bedienung Gleichspannung prüfen Bei Anlegen der Prüfspitzen an eine Gleichspannung innerhalb des Nennspannungsbereiches, leuchtet eine der unteren (12 V +~-) sowie die darüber angeordneten LEDs, entsprechend der anliegenden Spannung auf. Die unteren LEDs zeigen die Polarität an der Prüfspitze L2 an! ( + bzw. - ) Bei Überschreitung des Schwellenwertes von ca. -
Page 9: Durchgangsprüfung
Bedienung Durchgangsprüfung (Zum Einschalten Prüfspitzen aneinander halten) Legen Sie die Prüfspitzen an die zu prüfende Leitung, Sicherung o.ä. an. Bei einem Widerstand von 0 - 200 k leuchtet die grüne "Rx/"-LED auf und ein akustisches Signal ertönt. Lastzuschaltung / FI/RCD-Auslösetest, PE (Schutzleitertest) Störspannungen und induktive sowie kapazitive Kopplung können bei der Spannungsprüfung durch gleichzeitiges Drücken der bei- den FI/RCD Taster verringert werden. -
Page 10: Technische Daten
Technische Daten Technische Daten 16 LEDs für Spannung (12, 24, 48, 120, 230, 400, 690 und 1000 V), Polarität ( + ~ - ), Anzeige Durchgang (Rx/) und Phase/Drehfeld (R / L), FI + ELV 6...1000 V AC Nennspannungsbereich … 1400 V DC Drehfeldanzeige Indikation... - Page 11 Table of contents Table of contents Safety information Intended use Disclaimer Disposal Operation Safety information General Function Self-Test / Auto Power-Off Checking the DC voltage Checking the AC voltage Phase test Phase sequence testing (> 200 V AC) One-hand test (e.g. Schuko socket) Test location lighting Continuity test Load connection / FI/RCD trigger test, PE (protective earth test)
-
Page 12: Safety Information
Safety information Safety information WARNING Before using, carefully read these instructions. If the instrument is not used as intended by the manufacturer, the protection already provided can be influenced. WARNING Sources of danger are, for example, mechanical parts, which may cause serious personal injury. Objects are also at risk (e.g. -
Page 13: Intended Use
Safety information Intended use Only intended for use by qualified electricians and specialized personnel. The instrument is only intended for the applications described in the operating instructions, such as AC, DC and continuity checks, phase and rotating field tests. Any other usage is forbidden, and may result in accidents or destruction of the instrument. Any such misapplication will result in the immediate expiry of all guarantee and warranty claims on the part of the operator against the manu- facturer. -
Page 14: Disposal
Operation Disposal Dear Testboy customer, purchasing our product gives you the option of returning the instrument to suitable collection points for waste electrical equipment at the end of its lifespan. The WEEE Directive (2002/96/EC) regulates the return and recycling of waste electrical and electronics equipment. As of 13/08/2005, manufacturers of electrical and electronics equipment are obliged to take back and recycle any electrical instruments sold after this date free of charge. -
Page 15: Safety Information
Operation Safety information You have decided on an appliance that offers you a high degree of safety. In order to ensure safe and correct application, before using initially it is necessary to fully read these operating instructions. The following safety precautions are applicable: Immediately before using, carry out a function check of the voltage tester (VDE regulation 0105, Part 1). -
Page 16: Checking The Dc Voltage
Operation Checking the DC voltage When placing the probes on an AC voltage within the rated voltage range, one of the lower (12 V +~-) LED's and the LED arranged above it illuminate according to the voltage applied. The lower LED's indicate the polarity at the test probes L2! ( + or - ) If the threshold value of approx. -
Page 17: Load Connection / Fi/Rcd Trigger Test, Pe (Protective Earth Test)
Operation Load connection / FI/RCD trigger test, PE (protective earth test) Interference voltages and inductives, as well as capacitive coupling can be reduced during the voltage test by simultaneously press- ing both buttons, FI/RCD. Thereby, a lower impedance is switched on. When activating the button, the peak current is less than 0.3 A (Is). -
Page 18: Technical Data
Technical data Technical data 16 LEDs for voltage (12, 24, 48, 120, 230, 400, 690 and 1000 V), polarity ( + ~ - ), Display continuity (Rx/) and phase/rotating field (R / L), FI + ELV 6...1000 V AC Rated voltage range 6…1400 V DC Phase sequence indication Indication... - Page 20 ELORA WERKZEUGFABRIK GMBH Am Blaffertsberg 33, 42899 Remscheid Tel.: +49 (0)2191.5627 - 0 Fax.: +49 (0)2191.5627 - 19 info@elora.de www.elora.de...
