Summary of Contents for HIOS BLC-45

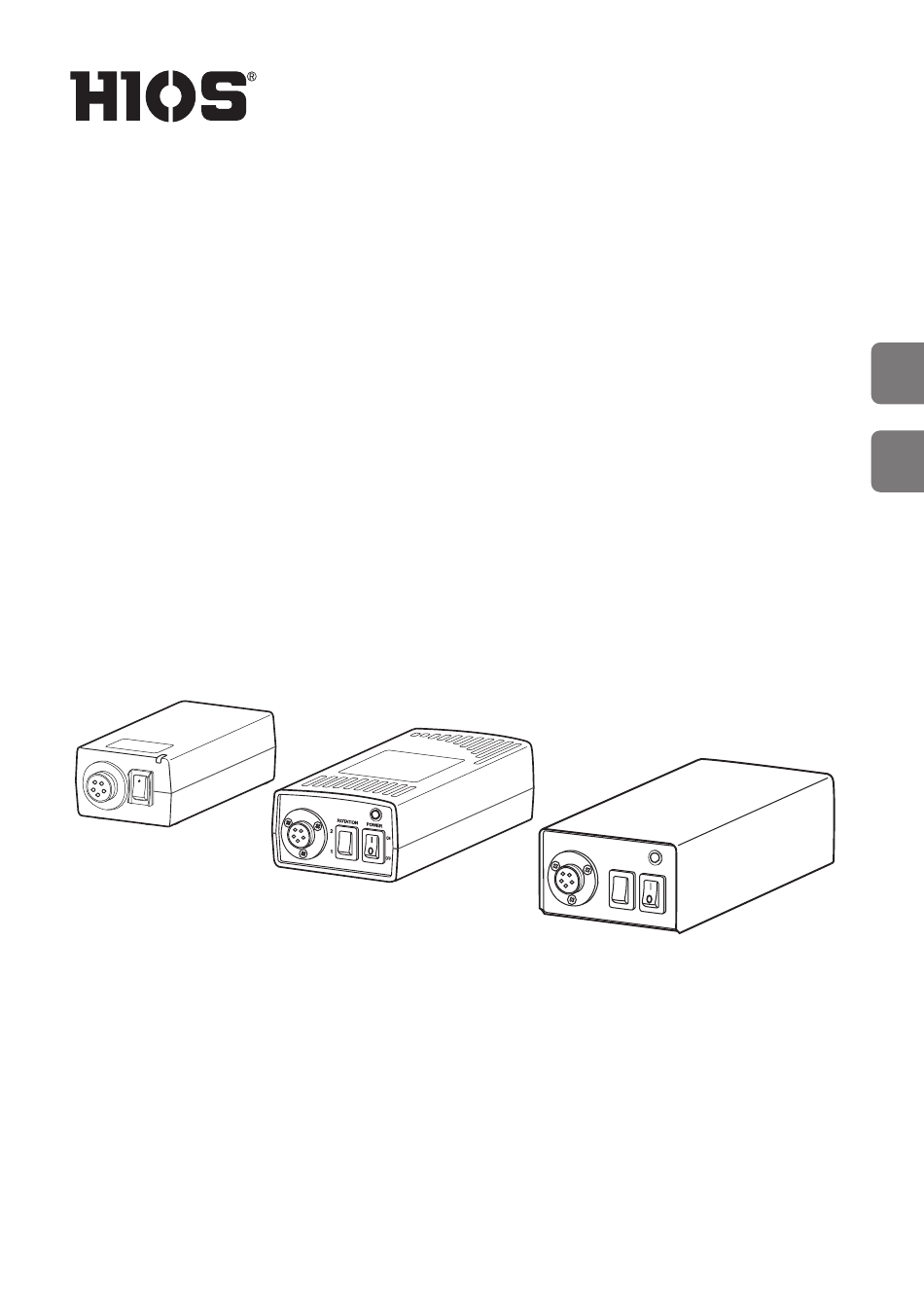

- Page 1 ドライバー用コントローラー For DC Screwdrivers Controller BLC-45 / BLC-70 / BLC-80 取扱説明書 Operation Manual RO TA TIO PO WE R RO TA TI ON PO W ER OF F WT-A015 24A...
- Page 2 安全にお使いいただくために 本機をお使いになる前に、本書と電動ドライバーの取扱説明書をよくお読みいた だき、正しくご使用ください。 設置について ◦適度な温度、湿度の管理された室内で使用してください。 換気の悪い場所、 ホコリやチリ、 金属片等がかかる場所に設置しないでください。 ◦本機の上に重い物を置かないでください。 ◦ 電 源を設置する場所は、振動のない安定した場所を選び、しっかりと固定して ください。また、電源を壁や高い所に設置する場合は、付属の取付金具で固定 し、落下の危険がないよう十分に注意してください。 ◦高圧機器のそばやノイズの多い環境には設置しないでください。 取り扱いについて ◦ 一 次側の電源には漏電ブレーカーと安全ブレーカーを設置し、必ずアース線を 接続してください。 ◦ 一 次側の電源は「仕様」の範囲内でご使用ください。 ◦ 本 機の接続部には、定められたもの以外は接続しないでください。 ◦ 加 熱により保護回路が頻繁に動作するなどの異常が発生した場合は、直ちに電 源プラグをコンセントから抜き、お買い求めの販売店にご連絡ください。 ◦ 本 機は使用中に過電流などで保護回路が動作し、 自動的に停止する場合があります。 本機を再起動するには、いったん電源を切り、約 5 秒待って再び電源を入れ てください。 なお、ネジ締め作業中に停止した場合、必ず締め付けたネジのトルク値を再 確認してください。 ◦本機を分解、改造しないでください。...
- Page 3 付属品 電源コード （1.8m） 機種名 取付金具 取付ネジ ひら 2P 変換プラグ ： 1 ヶ （AC100V のみ添付） BLC-45 1 ヶ 1 本 BLC-70/BLC-80 2 ヶ 4 本 各部の名称とはたらき BLC-45 BLC-70 BLC-80 RO TA TI ON PO W ER OF F 前面 ROTATION POWER ２...
- Page 4 対応ドライバー一覧（OPC/SS 仕様含む） BLC-45 シリーズ モデル ※ BLG-4000BC2/BLG-4000BC2-LT/BLG-5000BC2/BLG-5000BC2-15 BLG-BC2 ※ BLG-5000BC2-HT ※ ※ BLG-BC1 BLG-4000BC1/BLG-5000BC1/BLG-5000BC1-15 /BLG-5000BC1-HT ※ ※ BLG-ZERO1 BLG-4000ZERO1/BLG-5000ZERO1/BLG-5000ZERO1-15 /BLG-5000ZERO1-HT ※ ※ BLG-4000/BLG-5000/BLG-5000-15 /BLG-5000-HT ※ ※ BL-2000/BL-3000/BL-5000/BL-5000-15 /BL-5020 BLC-70 シリーズ モデル PG-3000/PG-5000/PG-7000 ※ BLG-4000BC2/BLG-4000BC2-LT/BLG-5000BC2/BLG-5000BC2-15 BLG-BC2 ※ ※ ※ BLG-5000BC2-18 /BLG-5000BC2-HT /BLG-7000BC2 ※...
- Page 5 固定用金具を取り付ける 電源を作業台や壁などに取り付ける場合、付属の取付金具と取付ネジでしっかり 固定してお使いください。 BLC-45 BLC-70 BLC-80 設置例...
- Page 6 おもな仕様 機種名 BLC-45 BLC-70 入力電源 AC100-240V（47-63Hz） 一次側 45-78VA 40-65VA 消費電力 （ヒューズ内蔵型 3.15A/250V） （ヒューズ内蔵型 5A/250V） 二次側出力 HI （2） ：DC30V、LOW （1） ：DC20V 2 段切替式 146mm 210mm 71.5mm 88mm 外観寸法 42.6mm 52mm 質量 320g 685g ドライバー接続可 1 台 能台数 機種名 BLC-80 入力電源 AC100-240V（47-63Hz） 一次側...
-
Page 7: Important Safety Instructions
◦ If the protection circuit works due to overheat, stop operation immediately, pull the power plug from the outlet and send it back to your HIOS distributor for repair. ◦ The unit may automatically stop in use when the protection circuit works due to overcurrent, etc. -
Page 8: Parts And Their Functions
Accessories Model Mounting Bracket Screw BLC-45 AC Cord (1.8m) BLC-70/BLC-80 2pcs 4pcs Parts and Their Functions BLC-45 BLC-70 BLC-80 RO TA TI ON PO W ER OF F Front Side ROTATION POWER ２ １ Back Side 1 Power Indicator: Lights up when the power switch is turned ON. - Page 9 Compatible Screwdrivers (Including OPC/SS Type) BLC-45 Series Model BLG-BC2 BLG-4000BC2/BLG-4000BC2-LT/BLG-5000BC2/BLG-5000BC2-15*/BLG-5000BC2-HT* BLG-BC1 BLG-4000BC1/BLG-5000BC1/BLG-5000BC1-15*/BLG-5000BC1-HT* BLG-4000ZERO1/BLG-5000ZERO1/BLG-5000ZERO1-15*/ BLG-ZERO1 BLG-5000ZERO1-HT* BLG-4000/BLG-5000/BLG-5000-15*/BLG-5000-HT* BL-2000/BL-3000/BL-5000/BL-5000-15*/BL-5020* BLC-70 Series Model BLG-4000BC2/BLG-4000BC2-LT/BLG-5000BC2/BLG-5000BC2-15*/ BLG-BC2 BLG-5000BC2-18*/BLG-5000BC2-HT*/BLG-7000BC2* BLG-4000BC1/BLG-5000BC1/BLG-5000BC1-15*/BLG-5000BC1-18*/ BLG-BC1 BLG-5000BC1-HT* BLG-4000ZERO1/BLG-5000ZERO1/BLG-5000ZERO1-15*/ BLG-ZERO1 BLG-5000ZERO1-18*/BLG-5000ZERO1-HT* BLG-4000/BLG-5000/BLG-5000-15*/BLG-5000-18*/BLG-5000-HT* BL-2000/BL-3000/BL-5000/BL-5000-15*/BL-5020*/BL-7000/BL-7000HT BLC-80 Series Model BLG-4000BC2/BLG-4000BC2-LT/BLG-5000BC2/BLG-5000BC2-15*/ BLG-BC2 BLG-5000BC2-18*/BLG-5000BC2-HT*/BLG-7000BC2*/BLG-7000BC2-GT (-S, -HANDLE)* * Use only 2(HI) power outlet with the *models. These models may not perform...
-
Page 10: Attach The Mounting Bracket
Attach the Mounting Bracket Make sure to use the attached Mounting Bracket and the screw to fix the unit securely if you install it on the work table, the wall, etc. BLC-45 BLC-70 BLC-80 Example... -
Page 11: Specifications
Specifications Model Name BLC-45 BLC-70 Input Voltage AC100-240V ( 47-63Hz ) Primary 45-78VA 40-65VA Power Side Fuse capacity: 3.15A/250V Fuse capacity: 5A/250V Consumption (Built-in) (Built-in) Secondary Output Voltage HI(2): DC30V / LOW(1): DC20V (2-step switchable) 146mm 210mm 71.5mm 88mm External Dimensions 42.6mm... - Page 12 HIOS Inc. 株式会社 東京都墨田区押上 1-35-1 1-35-1 Oshiage, Sumida-ku Tokyo, Japan...
