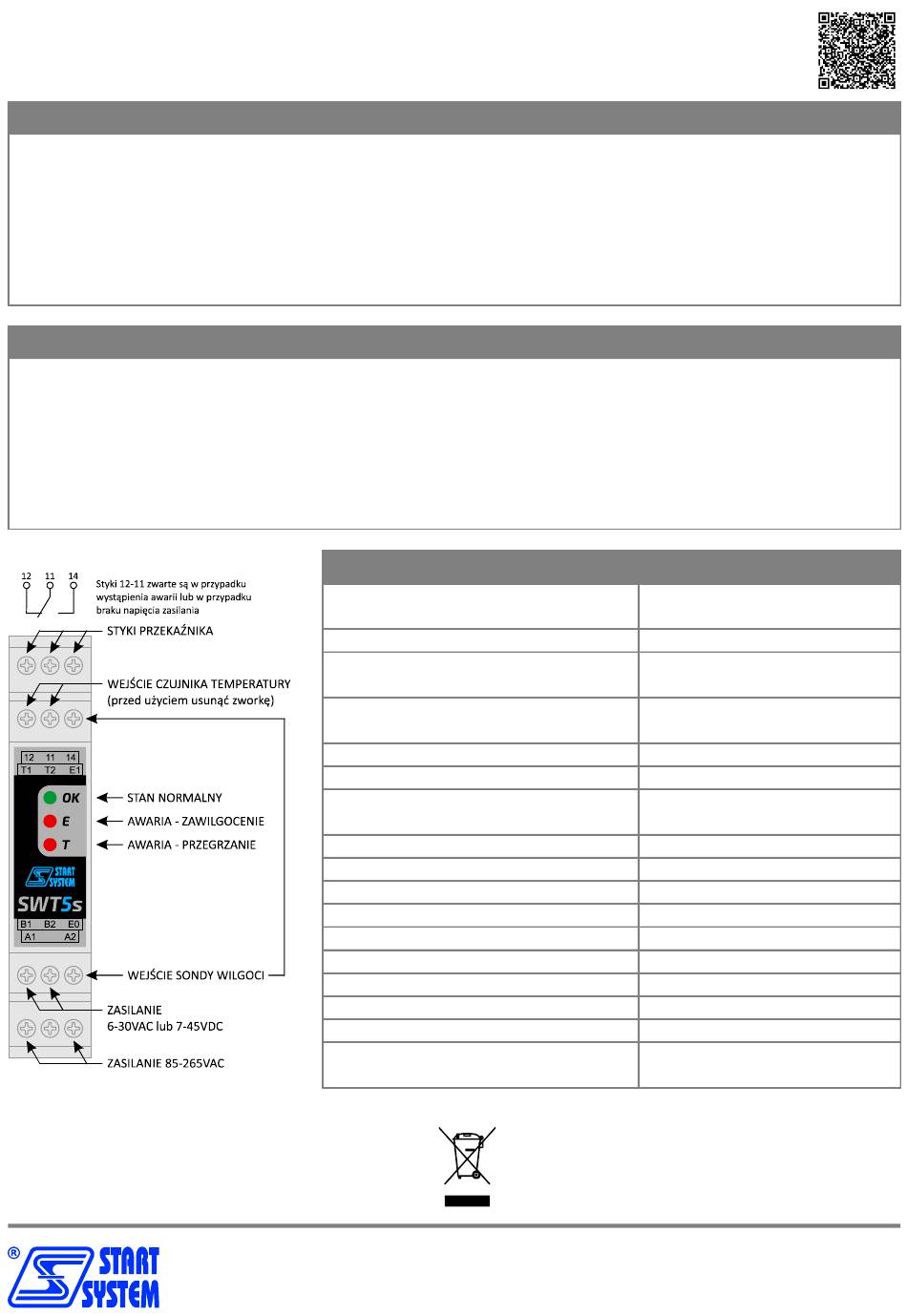

START SYSTEM SWT5s Manual

SYGNALIZATOR WILGOCI I TEMPERATURY
SWT5s
Urządzenie jest przeznaczone dla połączeń z sieciami 1-fazowymi i musi być zainstalowane zgodnie z normami
obowiązującymi w danym kraju.
wykwalifikowanego elektryka, który zna funkcjonowanie i parametry techniczne tego urządzenia. W celu
wykonania podłączeń należy użyć wkrętaka krzyżowego PH1 lub płaskiego 3.5mm. Urządzenie należy
montować na szynie TH35. W przypadku stwierdzenia jakichkolwiek wad bądź usterek, braku elementów lub
zniekształcenia prosimy nie instalować urządzenia tylko skontaktować się ze sprzedawcą. Demontaż obudowy
powoduje utratę gwarancji oraz stwarza zagrożenie porażenia prądem.
Sygnalizator służy do zabezpieczania wnętrza pomp oraz mieszadeł przed zalaniem oraz przed nadmierną
temperaturą. Wilgoć kontrolowana jest przy pomocy sond wbudowanych w pompę lub mieszadło.
Temperatura kontrolowana jest przy pomocy czujników PTC znajdujących się w silniku pompy lub mieszadła.
Na sondę wilgoci podawane jest napięcie przemienne w celu uniknięcia zjawiska elektrolizy. Sygnalizator
wyposażony jest w diody LED sygnalizujące odpowiedni stan oraz w wyjście przekaźnikowe. SWT5s może
również współpracować z czujnikami bimetalicznymi. Sygnalizator SWT5s może pracować z pompami i
mieszadłami sterowanymi falownikiem.
OSTRZEŻENIE!
Instalacja oraz podłączenie powinny być przeprowadzane przez
FUNKCJE
Napięcie zasilania: 85-265VAC,
Rezystancja zadziałania wejścia sondy
Rezystancja zadziałania wejścia czujnika
Napięcie czujnika temperatury: <2.5VDC
Obciążalność styku przekaźnika: AC1 5A/250VAC, DC1 5A/30VDC
Przekrój maksymalny przewodów
podłączeniowych: 2.5mm²
Mocowanie obudowy: szyna TH35
Stopień ochrony obudowy: IP40
Temperatura pracy: -30 do 60°C
Temperatura przechowywania: -60 do 70°C
Wymiary (sz. x wys. x gł.): 17.5 x 90 x 56.4 [mm]
Kategoria przepięć: III
Zgodność z normami: PN-EN 60730-1:2012E
DANE TECHNICZNE
6-30VAC lub 7-45VDC
Pobór mocy: 0.6W
wilgoci: <100kΩ
temperatury: >3.3kΩ
Pozycja pracy: dowolna
Waga: 64g
Klasa: II
PN-EN 60730-2-2:2003/A1:2008P
UWAGA!
Symbol przekreślonego kosza oznacza, iż zużyty sprzęt podlega
selektywnemu zbieraniu i nie może być wyrzucony wraz z odpadami
komunalnymi. Sprzęt oznaczony niniejszym symbolem zawiera w sobie
składniki, które mogą powodować skażenie środowiska naturalnego.
START SYSTEM
ul. Brzechwy 14, 81-198 Suchy Dwór
tel. 58 733 01 48
startsystem@startsystem.com.pl
