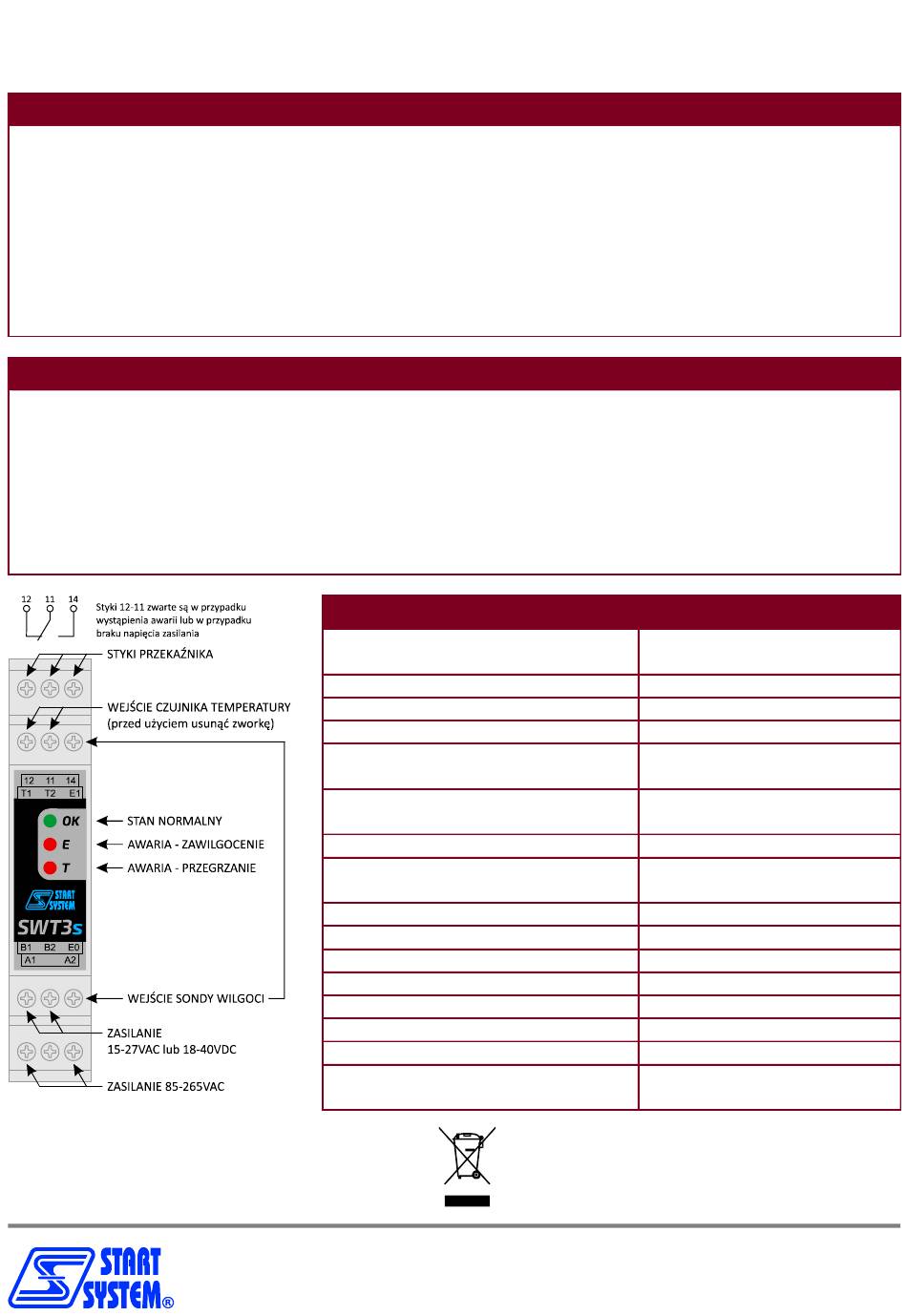

START SYSTEM SWT3s Quick Start Manual

Urządzenie jest przeznaczone dla połączeń z sieciami 1-fazowymi i musi być zainstalowane zgodnie z
normami obowiązującymi w danym kraju. Instalacja oraz podłączenie powinny być przeprowadzane
przez wykwalifikowanego elektryka, który zna funkcjonowanie i parametry techniczne tego
urządzenia. W celu wykonania podłączeń należy użyć wkrętaka krzyżowego PH1 lub płaskiego
3.5mm. Urządzenie należy montować na szynie TH-35. W przypadku stwierdzenia jakichkolwiek wad
bądź usterek, braku elementów lub zniekształcenia prosimy nie instalować urządzenia tylko
skontaktować się ze sprzedawcą. Demontaż obudowy powoduje utratę gwarancji oraz stwarza
zagrożenie porażenia prądem.

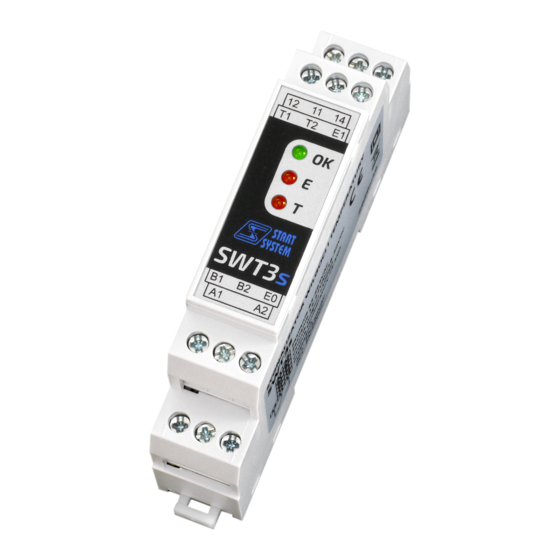

Sygnalizator służy do zabezpieczania wnętrza pomp oraz mieszadeł przed zalaniem oraz przed
nadmierną temperaturą. Wilgoć kontrolowana jest przy pomocy sond wbudowanych w pompę lub
mieszadło. Temperatura kontrolowana jest przy pomocy czujników PTC znajdujących się w silniku
pompy lub mieszadła. Na sondę wilgoci podawane jest napięcie przemienne w celu uniknięcia
zjawiska elektrolizy. Sygnalizator wyposażony jest w diody LED sygnalizujące odpowiedni stan oraz w
wyjście przekaźnikowe. SWT3s może również współpracować z czujnikami bimetalicznymi.
Sygnalizator SWT3s może pracować z pompami i mieszadłami sterowanymi falownikiem.
SYGNALIZATOR WILGOCI I TEMPERATURY
SWT3s
OSTRZEŻENIE!
Rezystancja zadziałania wejścia sondy
Rezystancja zadziałania wejścia czujnika
Obciążalność styku przekaźnika: AC1 5A/250VAC, DC1 5A/30VDC
Przekrój maksymalny przewodów
FUNKCJE
DANE TECHNICZNE
Napięcie zasilania: 85-265VAC,
Pobór mocy: 0.6W
Wymiary (sz. x wys. x gł.): 17.5 x 90 x 56.4 [mm]
wilgoci: <100kΩ
temperatury: >3.3kΩ
podłączeniowych: 2.5mm²
Mocowanie obudowy: szyna TH-35
Pozycja pracy: dowolna
Stopień ochrony obudowy: IP40
Temperatura pracy: -30 do 60°C
Temperatura przechowywania: -60 do 70°C
Kategoria przepięć: III
Zgodność z normami: PN-EN 60730-1:2012E
UWAGA!
Symbol przekreślonego kosza oznacza, iż zużyty sprzęt podlega
selektywnemu zbieraniu i nie może być wyrzucony wraz z odpadami
komunalnymi. Sprzęt oznaczony niniejszym symbolem zawiera w sobie
składniki, które mogą powodować skażenie środowiska naturalnego.
15-27VAC lub 18-40VDC
Waga: 61g
Klasa: II
PN-EN 60730-2-2:2003/A1:2008P
