The power behind competitiveness

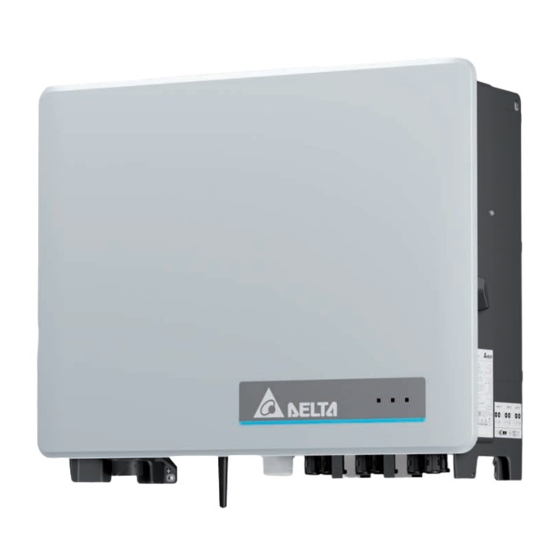

Grid-tie Transformerless Solar Inverter
M30A_230
Operation and Installation Manual
English
1
67
繁體中文
www.deltaww.com

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M30A 230 and is the answer not in the manual?

Questions and answers

Related Manuals for Delta M30A 230

Summary of Contents for Delta M30A 230

  • Page 1 The power behind competitiveness Grid-tie Transformerless Solar Inverter M30A_230 Operation and Installation Manual English 繁體中文 www.deltaww.com...

  • Page 3: Table Of Contents

    Contents ......... . . 1　Safety .
  • Page 4 　 4.3　 Delta function setting ........
  • Page 5 Figure ........Figure 2-1: Components .
  • Page 6 ......Figure 5-1: Open and close the door ......Figure 5-2: To secure door by hexagon driver .
  • Page 7 Table ........Table 2-1: Packing list .

  • Page 8: 1　Safety

    DELTA ELECTRONICS, INC. Service engineers and end users may not divulge the information contained herein or use this manual for purpose other than those strictly connected with correct use of the product.

  • Page 9: General Safety

    This user manual provides important instructions for DELTA grid-tie transformerless solar inverter. The product is designed, tested, verified, and certified according to international safety requirements, certifications, and standards but precautions must be observed when installing and operating the product.

  • Page 10: Symbols

    Safety 1.2.2 Symbols This section describes the definition of the symbols in this manual. In order to prevent both personal injury and property damage, and to ensure long-term operation of the product, please read this section carefully and follow all the safety instructions while you use the product. DANGER! - This warning indicates an immediate hazard which will lead to death or serious injury.
  • Page 11 Safety INFORMATION - An exclamation mark enclosed in a double circle indicates additional important information is contained in the following section and the user should follow the instructions to prevent any hazards. DANGER : ELECTRICAL HAZARD!! - This warning indicates an immediate electrical hazard that unheeded can lead to death or serious injury.

  • Page 12: 2　Introduction

    The user manual is valid for the following device types: • M30A_230 This user manual must be followed during installation, operation, and maintenance. DELTA reserves the right to make modifications to the content and technical data in this user manual without prior notice.

  • Page 13: Product Overview

    ⑥ ⑦ ⑧ ⑨ Figure 2-1: Components Table 2-1: Packing list M30A_230 Object Description Delta Solar Inverter 1 pc Solar inverter Wall mounting bracket 1 pc Mounting Bracket (Material: Aluminum/Thickness: 3mm) Important instructions for solar inverter. User Manual 1 pc Safety instructions should be followed during installation and maintenance.
  • Page 14 Introduction ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ Figure 2-2: Overview Table 2-2: Overview description Component Component Component Toggle Latch DC Switch Reserved* Cable gland for AC output Wi-Fi Antenna port Cable gland for RS-485 DC input (H4) x 6 strings *Always keep nut and screws properly tightened on the case.
  • Page 15 Introduction Figure 2-3 below, shows the certification and rating label. Table 2-3 defines the symbol markings on this label. Figure 2-3: Rating label Table 2-3: Rating label explanation Symbol Definition Danger to life through electric shock Potentially fatal voltage is applied to the inverter during operation. This voltage persists even 60 seconds after disconnection of the power supply.

  • Page 16: 3　Installation

    Installation 3 Installation WARNING ! - Do not install the unit near or on flammable surfaces. - Please mount the unit tightly on a solid / smooth surface. CAUTION ! - High temperature may result in derated power output, the unit should not be installed in direct sunlight.

  • Page 17: Unboxing & Review

    Installation 3.1 Unboxing & Review The unpacking procedure is shown as Figure 3-1. The position of hook attachment for crane transporting is shown as Figure 3-2. Figure 3-1: Steps to unpacke the inverter...
  • Page 18 Installation Hoisting Hook Figure 3-2: Attaching the Hoisting hooks 651 mm 220 mm Figure 3-3: Inverter dimensions...

  • Page 19: Vertical Wall Mount

    CAUTION ! Protection cover To avoid malfunction of inverter caused by extreme weather (ex: snow, hail…etc) or non-proper installation/ maintenance, an additional protection cover is strongly recommended to be installed by DELTA. For more details, please contact local service team.
  • Page 20 Installation unit: mm Figure 3-4: Mounting bracket dimensions Positions for least amount of mounting bracket screws * Screw: M6 * Screw: M5 Figure 3-5 : Positions of mounting screws...
  • Page 21 Installation >200mm >200mm >300mm >300mm >300mm >500mm * >500mm * * Make sure it is high enough to have sufficient space for wiring. Figure 3-6: Separation distance of plural inverters Figure 3-7: Permitted and prohibited mounting positions...

  • Page 22: Electrical Installation For Ac Wiring

    Installation 3.3 Electrical Installation for AC Wiring DANGER : ELECTRICAL HAZARD!! - To avoid shock hazard during wiring, ensure any live grid connections are removed from the inverter. WARNING ! - Code compliance is the installer's responsibility. CAUTION : INVERTER AND EQUIPMENT DAMAGE MAY OCCUR ! - Installation for AC plug must meet the local electrical code.

  • Page 23: Ac Grid Types And Connections

    Installation 3.3.1 AC Grid Types and Connections ATTENTION The default AC Grid connection is 3Ø-4W. It can also connect 3Ø-3W without Neutral (N). The inverter will operate from the following grid connections without need of an external transformer: TNC system TNC-S system 220/380V, 230/400V 220/380V, 230/400V...

  • Page 24: Ac Wiring Preparation

    Installation 3.3.3 AC Wiring Preparation The AC wires must be jacketed and meet the specifications in Table 3-1. If there is any conflict with local electrical code, please follow the electrical code. Table 3-1: AC wires requirement Size of each wire Cable diameter Recommended Torque 13.3~25 mm²...

  • Page 25: Ac Wiring

    Installation 3.3.4 AC Wiring 1. The packing has a AC Plug (item 4, Table 2-1) please rotate it to release part A & B shown as Figure 3-9. 2. Insert the cable into Part A (AC gland), and fix the internal wires (tighten by Φ4.0mm wrench with 2.0~4.0 N ・...
  • Page 26 Installation Part B 13.3~25 mm² (6~4 AWG) Tightening torque: M8/ 2~4 N • m For 3P4W Power system : For 3P3W Power system : There are 5 wires that include There are 4 wires that include (L1、L2、L3、N) + PE (L1、L2、L3) + PE Figure 3-11 : AC wiring Figure 3-12 : Rotate the AC plug to fit...

  • Page 27: Electrical Installation For Dc Wiring

    Reverse positive and negative voltage will make damage. - Do not remove the waterproof plug for unused DC strings. ATTENTION - According to different local regulations, if the external string fuse is required, please contact Delta dealers. XX: Fuse rating 20A / 25A / 30A...
  • Page 28 Installation Please read the following instructions for connecting DC connector : • Ensure the DC conductors used are Cu and sized to the correct ampacity per NEC or other local code • Strip off all wires for 6.5~7.5 mm. • The cross-sectional area for each DC conductor is 12~10 AWG (4~6 mm²). •...
  • Page 29 Installation Figure 3-14: Location of H4 connectors to connect array wiring (DC) ATTENTION - For unused DC connectors, please keep the cap on to prevent water or dirt intrusion.

  • Page 30: Equipment Grounding

    Installation 3.5 Equipment Grounding To ground the inverter, please crimp the grounding wire to ring terminal lug and fix it on the grounding point shown as Figure 3-15. * A- Screw: M6 / Torque: 3.9 N • m B- Screw: M5 Figure 3-15: Mount the equipment grounding...

  • Page 31: Communication Module Connections

    Installation 3.6 Communication Module Connections The communication module of M30A_230 is shown in Figure 3-16. It provides VCC(12V), RS-485, dry contact, EPO, and digital input terminals for various applications, and it can be extended to ability to use Sub_1G. V1 x1 & EPO x1 VCC &...

  • Page 32: Accessing The Communication Module

    Installation 3.6.1 Accessing the Communication Module The communication module consists of an assembly with a PCB and a plastic carrier. It is located in slot through the bottom of the chassis. It can be accessed from the chassis bottom outside. The carrier is fixed to the chassis by two self-retaining screws.

  • Page 33: Connection

    Installation 3.6.2 RS-485 Connection The pin definition for the RS-485 terminal block is shown in Table 3-2. - Pins 1 and 2 provide a 12VDC bus for use with accessories. (If use of the 12VDC bus is necessary, please set switch 1 to the ON position.) - Pins 3 and 5 are both connected to the DATA+ input.
  • Page 34 Installation Terminal Resistor 120Ω(1/2W) DATA+ to DATA- RS485/USB RS485/RS232 Figure 3-18: Multiinverter connection illustration Table 3-3: Bus Termination switch settings Switch 1 Terminal Resistor ON Terminal Resistor OFF...

  • Page 35: Epo Function & Digital Input

    Installation 3.6.3 EPO Function & Digital Input The communication Module has an emergency power off function (EPO). Users can customize EPO function in APP or Delta Solar System (DSS). COMM. card V1 K0 K1 K2 K3 K4 K5 K6 Figure 3-19: EPO and digital input function terminal block Once enabled, the EPO function can be used to turn off the inverter through the relayless contacts connected to terminals [V1 &...

  • Page 36: Dry Contact Connection

    Installation 3.6.4 Dry Contact Connection M30A_230 provides 1 set of dry contacts, which can be used to control external devices according to the operating status of the inverter. The terminal block for this function is shown in Figure 3-20. The terminals marked in the figure identify the dry contact connection.

  • Page 37: Wi-Fi

    Installation 3.7 Wi-Fi The communication module supports the inverter to communicate with devices (such as smartphones, tablets, etc.) via Wi-Fi (base WPA2-PSK). User can restart the function through the APP or DSS. There is an antenna for Wi-Fi in the package (item 8,Table 2-1), which must be mounted on the plastic carrier as the procedure below.

  • Page 38: 4　Commissioning

    Commissioning 4 Commissioning CAUTION : HOT SURFACES, DO NOT TOUCH! - Use care to avoid hot surfaces when operating the product! - Do not perform any task until the unit cools down or wear appropriate personal protective equipment. 4.1 LED Signals M30A_230 with 3 LEDs can visually display the status of the inverter, as shown in Figure 4-1.

  • Page 39: Auto Id Commission

    Commissioning 4.2 Auto ID Commission The Auto ID function can set all inverter IDs at once by DSS (Delta Solar System) or DeltaSolar APP. - DSS Connect the inverter through RS-485 or Wi-Fi with computer. - APP Connect the inverter through Wi-Fi with mobile device.

  • Page 40: Scan Inverter

    Commissioning 4.2.2 Scan inverter ① Click “Auto ID ” ② Enter numbers of inverters. ③ Click “Scan”. ① ② ③ Figure 4-3: Steps of scanning inverters...

  • Page 41: Set Id

    Commissioning 4.2.3 Set ID ① The serial number of the successfully scanned device will be displayed below, the default ID can be changed. ② After ID setting is completed, click “Set ID”. ② ① Figure 4-4: Steps of ID setting...

  • Page 42: Set Country

    Commissioning 4.2.4 Set Country ① Click to select the country of inverter. (For compliance with AS/NZS 4777.2:2020, please select from Region Australia A/B/C and NZ.) ② Click “Set”. ① ② Figure 4-5: Steps of country setting 4.2.5 Synchronize time Click “Sync Clock ”...

  • Page 43: Delta Function Setting

    Commissioning 4.3 Delta Function Setting Delta offers two setting tools: DSS (Delta Solar System Software) and APP (DeltaSolar) Function Active power control Q(U) control (volt-var control) P-F control (watt-frequecy control) Q by night(Q setting 24/7) P(U) control (volt-watt control) Anti-PID Fixed cosφ...

  • Page 44: 5　Maintenance

    5　Maintenance Regular maintenance can ensure that the inverter maintains great performance. DELTA recommends that the unit should be inspected at least every 6 months. The maintenance frequency should be adjustable, depending on the sit environment, different seasons and weather effects.

  • Page 45: Close Door

    Maintenance Figure 5-2: To secure door by hexagon driver 5.1.2 Close Door ATTENTION - Due to corrosion of live parts, excessive moisture or dust in the inverter may cause accidental damage. Ensuring that the inner of the inverter is clean free from unreasonable pollution is important for long service operating systems.

  • Page 46: Replacement Of Surge Protection Devices (Spd)

    Maintenance 5.2 Replacement of Surge Protection Devices (SPD) M30A_230 has Surge Protection Devices (SPD) for AC and DC wiring, which is located behind the protective cover and can be replaced if damaged. AC SPD DC SPD Figure 5-3: Location of AC and DC SPD board AC SPD DC SPD Figure 5-4: AC and DC SPD module...

  • Page 47: Replace Ac Spd

    Maintenance 5.2.1 Replace AC SPD 1. Turn off the AC and DC power, and wait until the LED indicators turns off. 2. Follow Section 5.1.1 to open the door. 3. Loosen the screw and remove protective cover. 4. Loosen 3 screws, remove wires and disconnect signal cable to take off AC SPD. 5.
  • Page 48 Maintenance * Screw torque: 0.8 N•m Figure 5-6: Remove wirings as connectors of AC SPD...

  • Page 49: Replace Dc Spd

    Maintenance 5.2.2 Replace DC SPD 1. Turn off the AC and DC power, and wait until the LED indicators turns off. 2. Follow Section 5.1.1 to open the door. 3. Slide open the protective cover. 4. Loosen 3 screws, remove wires and disconnect signal cable to take off DC SPD. 5.

  • Page 50: External String Fuse

    * Screw torque: 0.8 N•m BACK Figure 5-8: Remove wirings as connectors of DC SPD 5.3 External String Fuse According to different local regulations, if the external string fuse is required, please contact Delta dealers. XX: Fuse rating 20A / 25A / 30A...

  • Page 51: Replacement Of Internal Fan

    Maintenance 5.4 Replacement of Internal Fan 1. Turn off the AC and DC power, and wait until the LED indicators turns off. 2. Follow Section 5.1.1 to open the door. 3. Disconnect the cable on the DC SPD board. 4. Loosen the screws and remove the fan cabinet. 5.
  • Page 52 Maintenance FAN 1 * Screw torque: 0.8 N•m * Screw torque: 0.6 N•m FAN 2 * Screw torque: 0.8 N•m * Screw torque: 0.6 N•m Figure 5-10: Replacement of internal fans...

  • Page 53: Commissioning

    Maintenance 5.5 De-Commissioning If it is necessary to remove the inverter from active operation for maintenance or replacement, please follow the instructions below. DANGER : ELECTRICAL HAZARD!! To avoid serious injury, please follow the procedure below. CAUTION : HOT SURFACES, DO NOT TOUCH ! - Please be careful of hot surfaces if the inverter is just shutting down.

  • Page 54: 6　Error Message And Trouble Shooting

    Error Message and Trouble Shooting 6　Error Message and Trouble Shooting While Delta Electronics endeavors to build electronic products with high reliability standards, there may still be situations where the inverter may not operate properly. In this case, please follow the instructions in the “Troubleshooting Guide”...

  • Page 55: Fault Codes (Inverter Fault)

    Error Message and Trouble Shooting 6.2 Fault Codes (Inverter Fault) Table 6-2A: Fault Codes (inverter fault) & Messages Message Description Action DC Injection Contact customer service for Utility waveform is abnormal technical support (F01,F02,F03,F04) Temperature The internal ambient temperature Check the installation ambient and High is over limit environment...
  • Page 56 Error Message and Trouble Shooting Table 6-2B: Fault Codes (inverter fault) & Messages Message Description Action DSP COMM Fault The internal communication Check the connection interface RS-485 (F23) connection is disconnected Ground Cur. 1. Check the insulation of Solar inputs Insulation problem of PV array High 2.

  • Page 57: Warning Codes (Field Warning)

    Error Message and Trouble Shooting Table 6-2C: Fault Codes (inverter fault) & Messages Message Description Action DC Current High DC current over range Restart inverter by DC switches (F60,F61,F70,F71) 1. Check the connection between external Ext COMM. Fault The external communication unit and COMM connection is disconnected (F74)

  • Page 58: 7　Technical Information

    Technical Information 7　Technical Information Table 7-1A: Specifications Model M30A_230 M30A_230 (Korea) DC Input Occasionally Max. Voltage 1100 V * 1000 V Operating Voltage Range 200 - 1000 V MPP Voltage Range @ AC400V 480 - 900 V 480 - 800 V Start Voltage >...
  • Page 59 Technical Information Table 7-1B: Specifications Model M30A_230 M30A_230 (Korea) Efficiency Peak Efficiency 98.6 % 98.2 % Euro Efficiency Information Communication Port RS-485 (built-in) / Wi-Fi (built-in) / SUB_1G (optional) Regulation IEC 62109-1/-2 IEC 62920 CNS 15382 CNS 15426-1/-2 KN 62920 Grid support VDE-AR-N 4105 KS C 8567...
  • Page 60 Technical Information Efficiency Output voltage at 230Vac / 400Vac Efficiency(%) Pn=30kW 100% 480V 600V 800V 100% Output Power (%) Figure 7-1: Efficiency Curve...
  • Page 61 Technical Information Power Derating Curve with Ambient Temprature Output voltage at 230Vac / 400Vac P/Pn(%) PF=1 Pn=30kW 110% 100% 90 % 80 % 480V 70 % 600V 800V 60 % 900V 50 % Ambient Temperature (°C) Figure 7-2: Power Derating Curve with Ambient Temprature (PF=1) Power Derating Curve with Ambient Temprature Output voltage at 230Vac / 400Vac P/Pn(%)
  • Page 62 Technical Information Power De-rating Curves with PV Voltage Output voltage at 230Vac / 400Vac PF=1 P/Pn(%) Pn=30kW 120% 100% 80 % 60 % 40 % 35 ⁰C 40 ⁰C 20 % 50 ⁰C 60 ⁰C 1000 PV Voltage (V) Figure 7-4: Power De-rating Curves with PV Voltage...

  • Page 63: Appendix: Assembly Note

    Technical Information Appendix: Assembly Note ① ② Appendix-1: Assembly Note-1 Location Screw torque Wi-Fi module cover 8.0 kgf-cm (0.8N• m) Communication cover 8.0 kgf-cm (0.8N• m)
  • Page 64 Technical Information ① ② ③ ④ ⑤ H4CFC4D-MS H4CMC4D-MS Appendix-2: Assembly Note-2 Location Screw torque Conductor cross-section Internal fan 2 8.0 kgf-cm (0.8N•m) Internal fan 2 cover 6.0 kgf-cm (0.6N• m) Internal fan 1 8.0 kgf-cm (0.8N•m) Internal fan 1 cover 6.0 kgf-cm (0.6N•m) H4 wire 12/10 AWG (4/6mm²)
  • Page 65 Technical Information ① ① ② ② ⑤ ④ ③ ③ ④ Appendix-3: Assembly Note-3 NO Location Screw torque Conductor cross-section AC SPD cover 8.0 kgf-cm (0.8N•m) AC SPD board 8.0 kgf-cm (0.8N•m) DC SPD board 8.0 kgf-cm (0.8N•m) Communication port 20 AWG (0.5mm²) 6 AWG (13.3 mm ²...
  • Page 67 The power behind competitiveness 三相併網型變流器 M30A_230 操作手冊 English 繁體中文 www.deltaww.com...
