WDT SOLDOS-V3-BASIC Operating Instructions Manual

Brine fogging system
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

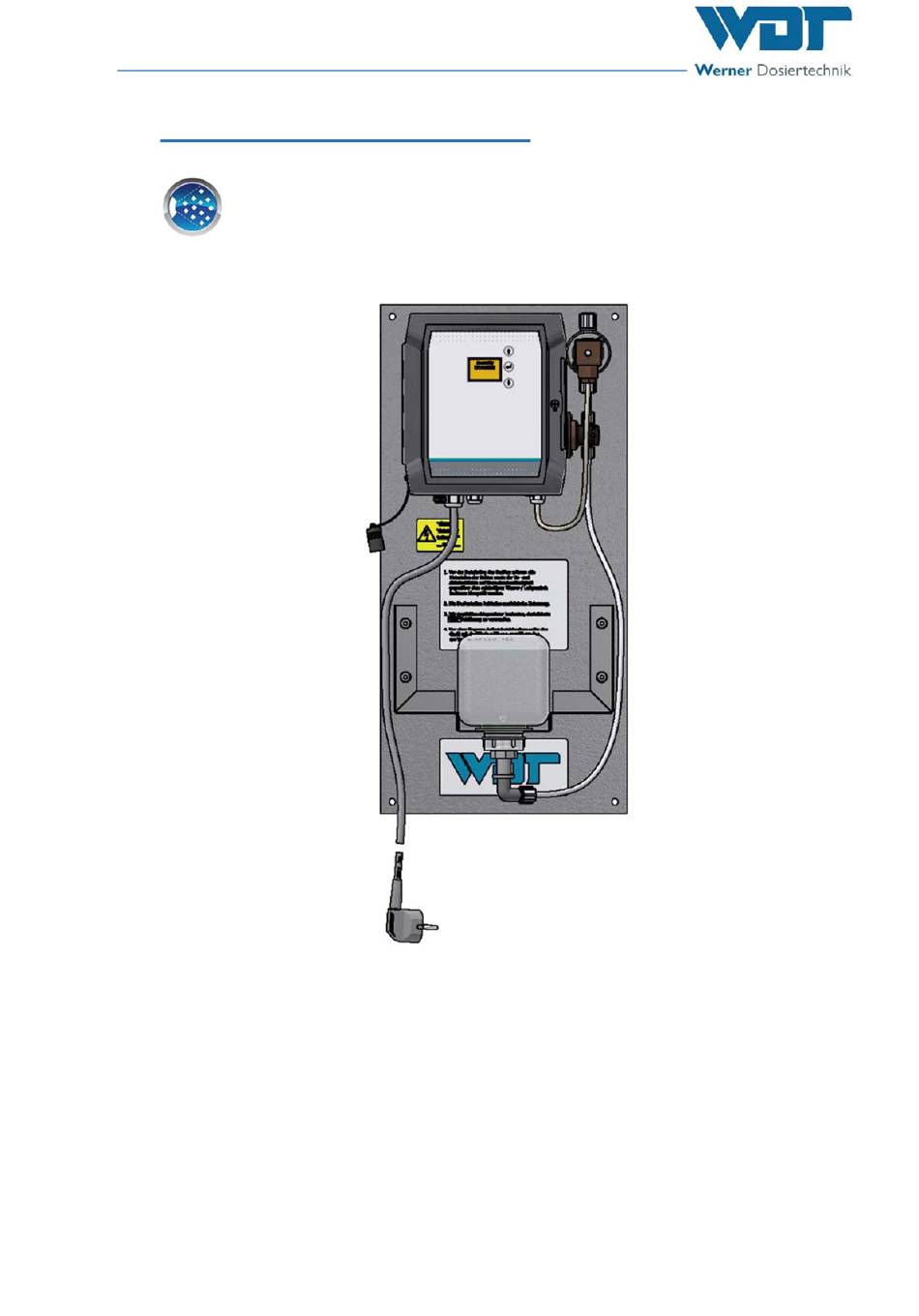

Brine Fogging System Type SOLDOS‐V3‐BASIC
Operating Instructions
Brine fogging system

Type SOLDOS‐V3‐BASIC


WDT ‐ Werner Dosiertechnik GmbH & Co. KG,
Hettlinger Str. 17, D‐86637 Wertingen‐Geratshofen, Germany
Phone: +49 82 72 / 9 86 97 – 0, Fax: +49 82 72 / 9 86 97 – 19
www.werner‐dosiertechnik.de, info@werner‐dosiertechnik.de

(Original installation and operating instructions)

Index: 00
Change date: 05/03/2024

OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx

Page 1 of 62

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SOLDOS-V3-BASIC and is the answer not in the manual?

Questions and answers

Related Manuals for WDT SOLDOS-V3-BASIC

Summary of Contents for WDT SOLDOS-V3-BASIC

  • Page 1 Brine Fogging System Type SOLDOS‐V3‐BASIC  Operating Instructions  Brine fogging system    Type SOLDOS‐V3‐BASIC        WDT ‐ Werner Dosiertechnik GmbH & Co. KG,  Hettlinger Str. 17, D‐86637 Wertingen‐Geratshofen, Germany  Phone: +49 82 72 / 9 86 97 – 0, Fax: +49 82 72 / 9 86 97 – 19  www.werner‐dosiertechnik.de, info@werner‐dosiertechnik.de    (Original installation and operating instructions)      Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 1 of 62 ...
  • Page 2 Brine Fogging System Type SOLDOS‐V3‐BASIC  Preface  Dear customer,  Thank you for choosing WDT’s brine fogging system.  SOLDOS‐V3‐BASIC corresponds to the latest state of the art.  Please contact us if you have any further questions. For queries and spare parts orders, please  always have the device type and serial number (see identification plate on the device) at hand!  Reproduction of any kind and translation into other languages, even in excerpts, is only permit‐ ted with the express authorisation of the company WDT ‐ Werner Dosiertechnik GmbH & Co.  KG.  All rights and technical modifications reserved.  © Copyright WDT – Werner Dosiertechnik GmbH & Co KG (Edition: see footer)  Manufacturer and contact  WDT ‐ Werner Dosiertechnik GmbH & Co. KG  Hettlinger Str. 17  D‐86637 Wertingen‐Geratshofen, Germany  Phone: +49 8272 / 98697 – 0 (Switchboard)  Phone: +49 8272 / 98697 – 380 (Technical Hotline)  Fax: +49 8272 / 98697 ‐ 19  Email: info@werner‐dosiertechnik.de  –  Web: www.werner‐dosiertechnik.de            Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 2 of 62 ...

  • Page 3: Table Of Contents

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Table of contents  1  About these instructions / general  ..................  5   1.1  Scope of applicability ......................  5   1.2  Target group  ........................  5   1.3  Symbols used ........................  5   1.4  Further means of representation  ..................  7   1.5  Warranty ...........................  7   1.5.1  General terms and conditions of warranty  ...............  7   1.6  Additional information  ......................  8   1.7 ...
  • Page 4 Brine Fogging System Type SOLDOS‐V3‐BASIC  8.2  Check for operational readiness.................. 33  8.3  Operation ........................ 34  8.4  Switching on / off ...................... 34  8.5  Control unit ........................ 35  8.5.1  Operating menu ...................... 36  8.5.2  Starting disinfection with rinsing  .................. 37  8.5.3  Starting rinsing without disinfection ................ 38  8.5.4  Set pause time  ........................ 38  8.5.5  Setting the dosing time .................... 38  8.5.6  Setting the operation mode ................... 39  8.5.7  Setting the push button cycle.................. 40  8.5.8  Setting the hose length .................... 40  8.5.9  Check electrical outputs .................... 40  8.5.10  Check electrical inputs  .................... 41  8.5.11  Set language ........................ 42  8.5.12  Setting the time/date ..................... 42  8.5.13  Setting the timer/switch times  .................. 43  8.5.14 ...

  • Page 5: About These Instructions / General

    Brine Fogging System Type SOLDOS‐V3‐BASIC  About these instructions / general  Scope of applicability  These Operating and Installation Instructions describe the function, installation, commissioning  and operation of the brine fogging system type SOLDOS‐V3‐BASIC. They must be read carefully  before use and kept on the device for direct use, so that they are available at any time!  These Operating and Installation Instructions are an integral part of the device. If the product is  resold, the Operating Instructions must be handed over to the new operator.  If  you  lose  the  documentation,  you  can  download  it  from  our  website  at:  www.werner‐dosiertechnik.de/Produkte/Wellness/Vernebelung‐von‐Soleloesung  Target group  Only  our  authorised  partners  and  people  who  have  been  trained  in  the  device  functions  are  permitted to work on the device, provided that they have read and understood these Operating  Instructions.  WARNING! ...
  • Page 6 Brine Fogging System Type SOLDOS‐V3‐BASIC  CAUTION!  “Caution” denotes a safety notice which, if disregarded, may lead to injuries!  ATTENTION!  “ATTENTION” denotes a safety notice which, if disregarded, may lead to material  damage or may impair the function of the device!  ATTENTION!  Danger due to static charge!  This safety notice denotes electronic components that may be damaged by electro‐ static discharges.  The generally accepted safety precautions for ESD‐sensitive devices must be ob‐ served when handling the devices!  NOTICE  A “Notice” denotes information that is of particular importance for the smooth running of op‐ erations and that can disrupt the operating process if not observed.  TIP  A “TIP” denotes information that may result in improvements in the operating process.  USE FACE PROTECTION!  Wear approved face protection to prevent facial injuries due to contact with hot or chemical  materials.  USE PROTECTIVE APRON!  Wear an approved protective apron to prevent injuries to the front of your body due to con‐ tact with hot or chemical materials.  USE FOOT PROTECTION!  Wear approved foot protection to prevent injuries to the feet due to falling objects.      Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 6 of 62 ...

  • Page 7: Further Means Of Representation

     Step that needs to be checked in particular  Italics  Labelling of illustrations or plans  Warranty  All WDT devices and systems are manufactured using modern production methods and are sub‐ ject to comprehensive quality control. However, should there be a reason for complaint, any  compensation  claims  shall  be  directed  to  the  company  WDT  in  accordance  with  the  general  terms and conditions of warranty.  1.5.1 General terms and conditions of warranty  The  company  WDT  assumes  a  2‐year  warranty,  starting  with  the  commissioning,  up  to  27  months after delivery; subject to correct installation and commissioning with a completed and  signed commissioning protocol. ...

  • Page 8: Additional Information

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Additional information  Additional information concerning specific topics, such as design of the dosing performance or  description of the operating parameters, may be obtained from your specialist dealer, or directly  from:   WDT – Werner Dosiertechnik GmbH & Co. KG  Hettlinger Str. 17  D‐86637 Wertingen‐Geratshofen, Germany  Phone: +49 8272 / 98697‐ 0 (Switchboard)  Phone: +49 8272 / 98697‐ 380 (Technical Hotline)  Fax: +49 8272 / 98697 ‐ 19  Web: www.werner‐dosiertechnik.de  Mail: info@werner‐dosiertechnik.de  Information regarding support queries / identification plate  The control unit of the SOLDOS‐V3‐BASIC is subject to continued further development of both  its firmware and hardware. We always strive to preserve the compatibility of the components  used.  For spare part orders, we require the following data. You can find these on the identification  plate.   device designation   device serial number   year of manufacture  Enter the data from your device’s identification plate here.    Field 1:  Enter code number  Field 2:  Enter serial number  Field 3:  Enter date of manufacturing  In addition, we require the following data for technical support queries. These are located in the  main menu under menu item  .  Info  current software version   Serial number  NOTICE  Keep the identification plate clean and in a legible condition! ...

  • Page 9: Safety Notices

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Safety notices  Intended use  The SOLDOS‐V3‐BASIC is used to create a saline ocean climate in steam rooms.  WARNING!  Health hazard due to unsuitable brine!   Use only highly pure, disinfected WDT brine solution!    ATTENTION!  Damage to the device due to incorrect installation!   The device may only be installed and operated in the technical room!   Pay attention to the information in the technical data on page 15.  Intended use also includes compliance with all conditions and safety instructions prescribed by  WDT in accordance with these instructions for:   Installation   Dismantling   Commissioning   Operation   Maintenance/servicing   Disposal  The  attachment  or  installation  of  additional  equipment  is  only  permitted  with  the  manufac‐...

  • Page 10: Electrical System

     All electrical installations and any work on the device’s electrical components  must be carried out by authorised electricians only!   Prior to starting work, disconnect the devices from the power supply and se‐ cure them against being reactivated!   Pay attention to the warning notices on the device   After corresponding electrical installation or repair, test all protective  measures used (e.g., earthing resistance)!  ATTENTION!  Damage to the device due to an unsuitable fuse!   Use only the original fuses with the prescribed current rating!   Regularly check the device’s electrical equipment!   Immediately eliminate defects such as loose connections, scorched cables or  damaged electrical insulation!  The installing specialist company is responsible for an intrinsically safe installation of  the SOLDOS V3‐Basic.  Operation of the device  WARNING!  Pay attention to all of the safety and warning notices located on the device!  CAUTION!  Health hazard due to unsuitable brine!   Use only highly pure, disinfected WDT brine!   After a downtime of more than 14 days, always renew the brine solution  prior to commissioning.   After opening, the brine solution has a maximum shelf life of 28 days! After  that, renew the brine solution and carry out a disinfection!      Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 10 of 62 ...
  • Page 11 Brine Fogging System Type SOLDOS‐V3‐BASIC  WARNING!  Danger of irritation and/or allergic reactions!  Disinfectants or brine solution may cause irritation and allergic reactions!   Do not drink, smoke or rub in!   Do not allow to come into contact with skin or eyes!   Keep out of the reach of children!   Only use as approved by the manufacturer! Pay attention to the manufactur‐ ers’ safety notices!   Wear chemical‐resistant protective gloves and goggles!   Immediately absorb drip leaks of brine solution or disinfectant with a suitable  material, e.g., cotton cloth, and dispose of according to local regulations!  Carefully read and pay attention to the operating instructions prior to installation and use of the  device!    In the event of malfunctions or faults in the electrical power supply, immediately switch off the  device and secure it against being switched on again!    Faults on the device must be rectified immediately.  ATTENTION!  Damage to the device due to repeated switching on without rectifying the  fault!   Rectify any faults immediately!   Carefully read and pay attention to the operating instructions prior to instal‐ lation and use of the device!  The device may only be operated with a connected dosing line, so that the brine solution is safely  conducted along!  All protection and warning devices must be tested regularly in order to ensure proper function.  The device must be checked regularly according to the enclosed maintenance protocol.  Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 11 of 62 ...

  • Page 12: Scope Of Delivery / Accessories/ Functional Description

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Scope of delivery / accessories/ functional description  Scope of delivery / accessories  The delivery consists of a ready‐to‐connect SOLDOS‐V3‐BASIC with:   Control unit CB36 with LCD display, mounted in the housing   1 diaphragm pump   Mounting plate with console for brine politainer   Pressure monitoring   Stainless steel nozzle with plastic cover shield, wall sleeve and 5m PTFE dosing line   Disinfection kit with disinfection tablet, mixing container and nozzle adapter   Sterile brine solution in the politainer 5kg    The following optional accessories are available:   Button plate with flush‐mounted box   Nozzle washer made of chrome‐plated brass   Sterile brine solution in the politainer 1kg   Shut‐off valve (necessary if the nozzle is installed at a lower level than the SOLDOS)      NOTICE  When receiving the device, ensure that:   the type and serial number on the identification plate correspond to the details in the order‐ ing and delivery documents.   the equipment is complete and all parts are in perfect condition.  In the event of any transport damage and/or missing parts, immediately notify the forwarding  agent or supplier in writing.  Pay attention to the deadlines for notifying the transport companies for the purpose of as‐ sessing damage. ...

  • Page 13: Structure Of The Overall System

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Structure of the overall system  01 Display 01  09  02 Control housing 03 Main switch (covered, see Fig. 27) 02  10  04 3 operating buttons 05 Coupling for button connection 11  06 Warning notices 03  07 Brine politainer (Illustration 1l) 12  08 Console for brine politainer (for 1l und 5l) 04 ...

  • Page 14: Description Of Components

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Description of components  3.4.1 Control unit  The  control  unit  consists  of  the  control  housing  (Fig. 1, No. 02) with protection class IP43.  The  electronic  components  are  installed  in  the  housing.   On the control unit, the operating parameters can  be set on a 5‐line LCD display by means of 3 oper‐ ating buttons.  Fig. 2: Control unit 3.4.2 Button plate (option)  Button plate with flush‐mounted box for starting  the brine dosing.    For details about the flush‐mounted box, see sup‐ plementary sheet “BB DW 001‐03 Installation  flush‐mounted box V2” in Chapter 12.    Brin Additional options: ...

  • Page 15: Technical Data

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Technical data    SOLDOS‐V3‐BASIC  Dimensions and weights    External dimensions  WxHxD: 0.27 x 0.56 x 0.25m  Space requirement  WxHxD: 0.40 x 0.70 x 0.30m  Space requirement,  including operation and mainte‐ WxHxD: 0.60 x 2.00 x 1.00m  nance  Empty weight/operating weight  9kg / 10‐14kg  Connection data    Electrical connection data  100‐230VAC, 50/ 60Hz, 0.05kW, safety plug  Protection class  IP43  Nominal pressure / operating  PN 16 / max. 11barg  pressure  Operating data    Brine volume in the politainer  1l or 5l  Brine consumption at approx. 10  approx. 1kg / day  h operating time/day (device  setting 10 min. pause/10 sec.  dosing)  Medium temperature  5°C to 35°C  Ambient temperature  5°C to 35°C  Humidity technical room  Max. 70%  Other data ...

  • Page 16: Transport And Storage

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Transport and storage  General safety notices  ATTENTION!  Damage to the device due to improper transport!   The device must only be transported in its original packaging!   When transporting the SOLDOS‐V3‐Basic, proceed with caution to prevent  damage due to force or careless loading and unloading.   Avoid exposure to frost during transport!  Packaging  WARNING!  Danger of suffocation!   Keep packaging and packaging residue, in particular plastic bags, out of reach  of children!  NOTICE  Please pay attention to the notices and pictograms attached to the carton!  Temporary storage of the device  ATTENTION!  Damage to the device due to improper storage!  The device may be damaged by frost or high temperatures!   Avoid exposure to frost during storage!    Do not store systems and devices next to objects with strong heat emission or  in direct sunlight.    The device must only be stored in its original packaging. Please ensure careful  handling.  Storage of brine solution and disinfectant  Pay attention to the manufacturers’ safety data sheets regarding storage as well as the local  regulations for occupational safety and for environmental and drinking water protection!  Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 16 of 62 ...

  • Page 17: Mechanical Installation

    General safety notices  WARNING!  Risk of injury!  Personnel who are not familiar with professional installation methods may suffer  bodily harm!   The installation of this device may only be carried out by qualified personnel  (persons who have completed training in the field of sanitation or in the field  of electrical installation)!  CAUTION!  Danger of foot injuries!  The device can fall down when installed by a single person!   Always carry out the installation with 2 persons!  WDT accepts no liability for damage caused by incorrect installation!  The  attachment  or  installation  of  additional  equipment  is  only  permitted  with  the  manufac‐ turer’s written approval; otherwise any warranty will be voided.  Select the installation site  ATTENTION!  Damage to the device due to an unsuitable installation site!   Installation is only permitted in the technical room!   Pay attention to the information regarding the installation site and the tech‐ nical room in the technical data on page 14!  The installation site must have the following properties:   The installation site must be frost‐proof. ...

  • Page 18: Installation Notices

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Installation notices  The SOLDOS‐V3‐Basic is installed on a wall in the technical room.  The dosing line to the cabin must be no longer than 30m, 5m included in the scope of delivery.  The shorter, the better. The length of the dosing line is required during commissioning. It is en‐ tered in the start query.    NOTICE  The nozzle should be installed at a higher level than the SOLDOS! If this is not possible, a shut‐ off valve (option) must be installed in the dosing line!  Prior to starting the installation, the following tasks must be carried out:   Remove transport safety devices.   Warning and information signs must be installed in compliance with locally applicable acci‐ dent prevention regulations at the locations provided.  Installing the SOLDOS  CAUTION!  Danger of foot injuries!  The device can fall down when installed by a single person!   Always carry out the installation with 2 persons!    Securely attach the mounting plate to the wall with 4 screws and ensure easy accessibility.  ATTENTION!  Damage to the device due to improper wall attachment!  At unsuitable walls (e.g., porous or unstable) or with inadequately dimensioned fas‐ tening material (e.g., screws that are too short or unsuitable dowels), the device may  detach from the wall!   Pay attention to the device’s operating weight according to the technical data  on page 15!   The wall and the fastening material must be able to bear the specified operat‐ ing weight!        Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx ...

  • Page 19: Installing And Connecting The Nozzle

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Installation plan    Technical room  cabin  1) Securely  attach  the  mounting  plate  to  the  wall  with  4  screws  and ensure easy accessibility.    230V/AC Taster (Option) Fig. 5: Installation plan SOLDOS-V3-Basic Installing and connecting the nozzle  NOTICE  To prevent draining of the brine politainer, the nozzle must be installed at a higher  level than the SOLDOS with the brine politainer!     If this is not possible, a shut‐off valve (option) must be installed in the dosing line.  The nozzle component, which consists of the nozzle washer with nozzle and hose connection,  is delivered as a preassembled unit.  The wall sleeve must be glued to the cabin’s steam barrier! The glued joint must be watertight.  Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 19 of 62 ...

  • Page 20: Shut-Off Valve Installation (Option)

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Kabine Technikraum Düsenteil Düsenblende Schlauchanschluss Neblerdüse Nozzle  Wanddurchführung Wandbohrung Ø40mm Fig. 6: installation of nozzle component and wall sleeve Find a suitable location for the nozzle in the cabin. Preferably above the steam inlet.  Drill a hole of at least 40mm in the cabin wall for the installation of the nozzle component  and the wall sleeve (see illustration).     The drill hole should be located about 20‐30cm from the cabin ceiling.     The drill hole should be located as far as possible from the exhaust air outlet.   The wall sleeve is glued into the drill hole in a diffusion‐proof manner. Ensure that the  steam barrier is properly sealed.  The dosing line made of PTFE 4x1mm is routed from the outside of the cabin through the  wall sleeve and connected to the nozzle component's hose connection.   Then lightly grease the O‐rings on the nozzle component with the enclosed grease, insert  the nozzle component into the wall sleeve and, if necessary, fasten it to the wall with the  2 enclosed screws.  We recommend laying the dosing line in a protective pipe (recommendation: Insulating  hose with sound insulation properties). Ensure that the dosing line can move freely to  the rear in case the nozzle needs to be removed (at least 10cm).  ATTENTION!  Do not bend the dosing line during installation! Should this occur during installation,  it is imperative to install a new dosing line.  The length of the dosing line affects the pump running time in the disinfection pro‐...

  • Page 21: Electrical Installation

    Additional connection options  The following additional connection options exist:  Description  Bar  Terminals  Collective fault to CCS (Central Control System) or BCS (Building Control  SL 4  1/2/3  System), potential‐free  Operating contact 24VDC energised; switchable via potential‐free contact  SL 13  4/5   When the operating contact is open, the device is in standby posi‐ tion (e.g., during downtimes)   When the operating contact is closed, the device is ready for oper‐ ation (e.g., during operation times)  External control, e.g., via higher‐level control (WDT central control) poten‐ SL 10  4/5  tial‐free   The device can be activated (Dosing on) or deactivated (standby  position) via the external contact. This allows the dosing and pause  times to be specified.   As long as the contact is closed, the pump operates and the brine  solution is atomised by the pump.    The contact is only active when the “EXTERNAL” operation mode  is selected.  Connection of the control signal “Effects for light and sound” according  SL 3  1/2/3  to the enclosed wiring diagram in Chapter 11.2 on page 57.   An external actuator, such as a light or sound effect, can be con‐ nected  to  the  output.  The  output  signal  is  identical  to  the  input ...

  • Page 22: Commissioning

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Commissioning  General safety notices  WARNING!  Risk of injury!  Possible irritation of eyes due to disinfection solution!  Do not allow to come into contact with the eyes!   Prior to starting work, read and understand the Operating Instructions!   Wear goggles and protective gloves!   The tasks described here must only be performed by appropriately qualified  personnel from a specialist company.   Prior to commissioning, the installed devices must be checked for proper in‐ stallation and leaks.  ATTENTION!  Damage to the device due to incorrect commissioning!   The sequence of the following commissioning steps must be observed!   The information in the commissioning protocol must be observed!  General remarks  During commissioning, a distinction is made between:   Initial commissioning following installation or a reset to ex works settings.   Recommissioning following politainer replacement or after extended downtime  The device comes loaded with ex works settings.  Adjust the control parameters to the desired operation mode during initial commissioning and  enter them in the operation data sheet in Chapter 11.4 on page 58.  Commissioning steps  The following commissioning steps are described in the chapters below:  1) Switching on the device at the main switch  2) Carrying out the start query (hose length, disinfection, etc.)  3) Carrying out disinfection (see Chapter 7.5.4 to page 25).  4) Filling out the commissioning protocol ...

  • Page 23: Display And Controls

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Display and controls  There are 3 operating buttons next to the LCD display. They are used to navigate in the menu.  NOTICE  The display had a dim function.:  If no input occurs for 60 seconds on the control unit, the backlighting is dimmed. An initial press‐ ing of a key (arrow keys, Enter key) only reactivates the backlighting.  01 Display   01  04 3 operating buttons: 04   Navigation upwards Use the arrow key to navigate up‐ wards or set numerical values.   Enter key Use the Enter key to navigate to  the selected submenu or to the  next setting value or to confirm  the setting value.   Navigation downwards Use  the  arrow  key  to  navigate  downwards  or  set  numerical  val‐   Fig. 7: Display and controls ...

  • Page 24: Venting The Diaphragm Pump And The Lines

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Following  the  start  query,  the  “Disinfection  neces‐   sary” message is displayed.    Confirm the message with Enter.     Vent the diaphragm pump, see Chapter 7.5.2,    then carry out a disinfection.  Fig. 8: Disinfection necessary display  7.5.2 Venting the diaphragm pump and the lines  The diaphragm pump must be vented to ensure that the lines are filled with liquid. If the lines  are not filled, the device throws the “Brine empty” fault during disinfection or operation.  To vent the diaphragm pump, proceed as follows:  Connect a politainer filled with approx. 200ml of distilled water to the suction line. 200ml are suf‐   ficient for a line length of 10 metres. If the line is longer, more distilled water is required.  Use the arrow keys to navigate to the Test out‐ puts menu item and confirm with Enter.    Select the Pump/Pressure menu item and start the diaphragm pump by pressing Enter. The di‐ aphragm pump runs for 20 seconds and fills the line from the politainer. The process can be can‐   celled using Enter.  Fig. 9: Display for Vent pump  Repeat the process until the pipes are filled.  7.5.3 General information regarding disinfection  CAUTION! ...

  • Page 25: Carrying Out The Disinfection And Rinsing Of The Soldos-V3-Basic

    Brine Fogging System Type SOLDOS‐V3‐BASIC  14 days downtime   In case of a downtime of up to 14 days, the device can be recommissioned without disinfec‐ tion.   If the device has not been operated for more than 14 days, this must be documented in the  disinfection protocol, and a disinfection must be carried out at start of operation!    28 days operation  CAUTION!  Health hazard due to limited shelf life of the brine!  After opening, the brine politainer has a maximum shelf life of 28 days!   Dispose of the brine politainer with the residual content once this shelf life  has expired!   The brine politainer must be changed at least every 28 days and a disinfection must be car‐ ried out.   On the 25th day, the display shows a message that a disinfection will be required in 3 days,  at the latest.   The disinfection must be documented in the disinfection protocol, regardless of how long the  device was in operation during this time!  Notice about disinfection  A disinfection must be carried out during each politainer change, or at least every 28 days!  7.5.4 Carrying out the disinfection and rinsing of the SOLDOS‐V3‐Basic  A disinfection must be carried out during initial commissioning and at least every 28 days. The  scope of delivery for each new brine politainer includes a disinfection tablet.    CAUTION!  Prior to the start of disinfection, it must be ensured that nobody is present in the  cabin during the disinfection. Preferably before or after operating the steam room.  7.5.4.1 Preparing the disinfection solution  To carry out a disinfection, proceed as follows:  For disinfection, keep the disinfection kit (31) with noz‐ 31  zle adapter (32) and 200ml bottle (33) at hand. ...
  • Page 26 Brine Fogging System Type SOLDOS‐V3‐BASIC  1) In order to carry out the disinfection, select the  Dis-     menu  using  the  arrow  keys  and  confirm infection    with the Enter key .      Fig. 11: Disinfection main menu  NOTICE  You can navigate back to the main menu at any time by using the ESC key in the    Disinfection submenu.   In the   submenu, the days until disinfection are counted down from 28 to 0 days.  Disinfection If only 3 days remain until disinfection, the message is shown daily on the display. A disinfection  can also be started before the 28 days have elapsed.    2) In the  submenu, select  Disinfection Disinfec-   again, confirm with the Enter key tion and follow the programme guide. ...
  • Page 27 Brine Fogging System Type SOLDOS‐V3‐BASIC  WARNING!  Danger of irritation and/or allergic reactions!  Disinfectants may cause irritation and allergic reactions!   Do not drink!   Keep out of the reach of children!   Do not allow to come into contact with skin or eyes!   Wear chemical‐resistant protective gloves and goggles!   Block access to the application room/cabin during disinfection!   Collect the escaping disinfection solution in a plastic container or channel it  directly into the drain. Pay attention to the nationally applicable regulations  for environmental and drinking water protection!    7.5.4.2 Preparing the brine politainer  4) Remove the empty politainer from the console and un‐ screw the original lid from the politainer.  5) Pull the Canister connection for brine coupling for SOL‐ DOS from the suction line’s nipple  6) Fill the disinfection solution from the  200ml bottle in the empty politainer. Repeat this process until the re‐ quired  amount  of  disinfection  solution  has  been  pre‐ Fig. 14: Pull off the Canister connection for  pared.  ...
  • Page 28 Brine Fogging System Type SOLDOS‐V3‐BASIC  9) Turn the connected container upside down and push  it into the console.   Ensure that the coloured flange ring rests in the  groove intended for this purpose!      Fig. 17: Push the politainer into the console     10) Once  the  politainer  has  been  filled  with  the  correct amount of disinfection solution and reconnected, con‐    firm the process by pressing the Enter key  .        Fig. 18: Fill politainer 7.5.4.3 Activating disinfection and rinsing  ATTENTION!  Make sure that no persons are present in the affected cabin. If necessary, the room  must be visibly blocked off.   11) Attach the nozzle adapter (No. 32) of the enclosed dis‐ infection kit (No. 31) to the nozzle in the corresponding cabin.  12) Direct the other end of the hose into a plastic container  ...
  • Page 29 Brine Fogging System Type SOLDOS‐V3‐BASIC  15) After successful disinfection, empty the remaining dis‐ infection  solution  from  the  brine  politainer,  rinse  the politainer and save for the next disinfection.   16) Confirm the   display mes‐ Disinfection complete    sage with the Enter key  and follow the sequence  on the display  17) Connect a new, unused brine politainer with a 5% brine   solution to the dosing line. See Chapter 7.5.4.2, Prepar‐ ing the brine politainer.   18) Confirm the  put on new brine solution con-   display message with the Enter key   tainer  19) Start the rinsing with the Enter key .  ...

  • Page 30: Carrying Out A Rinsing Without Disinfection

    Brine Fogging System Type SOLDOS‐V3‐BASIC  7.5.5 Carrying out a rinsing without disinfection  To carry out a rinsing without disinfection, proceed as follows:  1) In  order  to  carry  out  the  rinsing  without  disinfection, select the   menu using the arrow keys  Disinfection  and confirm with the Enter key .      Fig. 22: Disinfection main menu  NOTICE  You can navigate back to the main menu at any time by using the ESC key in the Rinsing sub‐ menu.     2) Select the   menu item in the submenu, start Rinsing  with  the  Enter  key and  follow  the  programme guide. ...

  • Page 31: Reactivating The Device

     the dosing time and    the cycle time (only for “Push button” operation  mode).   The current time is shown in the bottom row to the left.  When  the  timer  is  activated,  the  next  switch  time  is shown at the centre/right (e.g., Wed 17:00).   Inserting / changing the brine politainer  CAUTION!  Health hazard due to lack of disinfection!   Always carry out a disinfection prior to inserting the politainer!   We urgently recommend that you only use a highly pure, disinfected WDT  brine solution.      07  Brine politainer  07  08  Console  41 Canister connection for brine plug  08  42 Canister connection for brine cou‐ 43  pling  43 Coloured collar ring ...
  • Page 32 Brine Fogging System Type SOLDOS‐V3‐BASIC  1) Remove the empty brine politainer from the console  and  turn  the  orifice  so  it  faces  up‐ wards.  41  2) Now  pull  the  Canister  connection  for  brine plug (41) out of the connecting sleeve of the Canister  connection  for  brine  coupling  (42) and  hold  the  empty  brine  politainer  in  your hand with the lid pointing upwards.  3) Unscrew  the  Canister  connection  for  brine coupling from the empty politainer. ...

  • Page 33: Operation / Use

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Operation / Use  General safety notices  WARNING!  Health hazard due to incorrect operation!   Pay attention to all safety notices in these instructions, in particular the  safety notices in Chapter 2 on page 9!   The device must not be put into operation until the installation (mechanical  and electrical) and the commissioning have been completed!   The device must only be operated by trained and instructed personnel!   Prior to operation, the operating personnel must have completely read and  understood these instructions!  CAUTION!  Health hazard due to germ contamination!  Germs may form in an over‐aged brine solution. The germs can enter the application  room via the dosing and be inhaled there!   After a downtime of more than 14 days, renew the brine solution and carry  out a disinfection prior to starting operations. The downtime and the disinfec‐ tion must be documented!   After opening, the brine solution has a maximum shelf life of 28 days! After  that, renew the brine solution and carry out a disinfection!   A disinfection must be carried out during each politainer change, or at least  every 28 days and must be documented in the disinfection protocol!   Check the use‐by date before using a new brine solution!  NOTICE  Each disinfection must be documented in the disinfection protocol!  Check for operational readiness   Check whether the power supply is ensured; connect the device, if necessary.   Check the brine solution level in the politainer; replace politainer, if necessary.   Check connections and diaphragm pump for leaks; restore proper seal, if necessary. ...

  • Page 34: Operation

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Operation  The device is operated via the operating buttons next to the LCD display.    01  Display  02  02  Control housing  01  03  Main switch  04  3 operating buttons:  04   Navigation upwards Use the arrow key to navigate up‐ 03  wards or set numerical values.   Enter key Use the Enter key to navigate to  the main menu or the selected  submenu or to the next setting  value, or use it to confirm the set‐ ting value.   Navigation downwards Use  the  arrow  key  to  navigate  Fig. 27: Control unit with display  downwards  or  set  numerical  val‐ ues.  Switching on / off  NOTICE  When the device is switched on for the first time or after a reset, it starts automatically with ...

  • Page 35: Control Unit

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Control unit  The menu of the control unit is simply structured and easy to operate. It consists of the Operat‐   ing menu and the Main menu. The menu items can be accessed via the arrow keys :  Pressing any key ( Fig. 27, No. 04) in the Operating menu  opens  the  main  menu.  Navigation  is  done  via  the  arrow   keys  .  1) Disinfection  2) Pause time (password‐protected option)  3) Dosing time (password‐protected option)  4) Operation mode (password‐protected option)  5) Push  button  cycle  (only  with  active  button  operation option)  6) Enter hose length (password‐protected option) ...

  • Page 36: Operating Menu

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Password protection  Certain items in the main menu are marked with a padlock symbol  .  The user password 0123 must be entered in order to be   able to select these items.    The entry is made in sequence, depending on the digit po‐   sition. The active number is marked with an underscore.    Use the arrow keys   and    to count the corresponding  number up or down and confirm with the Enter key   .  If the  password is entered incorrectly  (after selecting  the last digit on the right), the display lights up red and the sys‐ tem jumps back to the main menu.  Fig. 29: Password entry  8.5.1 Operating menu  After switching on the device at the main switch (page 34,  No. 03) located on the side, the operating menu appears  on the display.    Depending on the operation mode, the operating menu  shows the corresponding information:     In Figure 30 top, Push button operation mode.     In Figure 30 centre, External operation mode.  In Figure 30 bottom, Auto operation mode ...

  • Page 37: Starting Disinfection With Rinsing

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Symbol  Description  With operation mode  Control via push button, contact open  Push button: With operation mode  : External control, contact open  external   (if the symbol is absent, Auto operation mode is selected)  With operation mode   Control via push button, contact  Push button: closed    With operation mode  : External control, contact closed  external (if the symbol is absent, Auto operation mode is selected)  Timer is selected and in standby position    (if the symbol is absent, the timer is not selected)  Timer is selected and ready for operation    (if the symbol is absent, the timer is not selected)  Operating contact open (system/device in standby position)    Operating contact closed (system/device ready for operation)    8.5.2 Starting disinfection with rinsing  1) Select the   entry in the main menu  Disinfection  and confirm with the Enter key  . ...

  • Page 38: Starting Rinsing Without Disinfection

    Brine Fogging System Type SOLDOS‐V3‐BASIC  8.5.3 Starting rinsing without disinfection  1) Select the   entry in the main menu and Disinfection  confirm with the Enter key  .  The Disinfection menu shows the days after which the   next disinfection is necessary at the latest.  Fig. 32: Menu: Disinfection  2) Select   using the operating buttons, start with Rinsing  the  Enter  key to  start  a  rinsing  of  the  dosing  line without disinfection. Follow the programme guide. The  rinsing can now only  be cancelled  by switching off  at the main switch.  Notice: If the menu is exited with  , the display re‐ turns to the main menu.  Detailed information on carrying out a rinsing can be found in Chapter Carrying out a rinsing  without disinfection on page 30. ...

  • Page 39: Setting The Operation Mode

    The display returns to the main menu.  The operation modes There are 3 operation modes: Automatic operation, external operation and push button oper‐ ation.  Requirement for all operation modes:   The operating contact must be closed.   If the timer is activated, the switch times must be set on the week days.     Auto: Once switched on, the device works with the settings of dosing time, pause time and  timer.   SPECIAL FUNCTION BRINE SHOCK  In automatic operation, the special function Brine shock is available: Brine shock is a function  that allows to start an additional brine dosing in automatic operation. Dosing is started via  the push button (option) in the cabin and runs for the set dosing time. Automatic operation  then continues normally.   Externally: The device can be activated (dosing on) or deactivated (standby position) via an  external contact (e.g., higher‐level control such as WDT central control). As long as the con‐ tact is closed, brine is dosed.   The dosing time and pause time can thus be specified with a higher‐level control.  This function is not active when the operation mode   or   has been se‐ Auto Push button lected!   Push button: In push button operation, dosing is started via the push button (option) in the  cabin. The dosing, with the settings for dosing time and pause time, runs until the cycle time  has elapsed. The dosing can then be started anew.    If you only want to carry out one dosing per push button actuation, the same duration must  be set for the dosing time and the push button cycle time.   ...

  • Page 40: Setting The Push Button Cycle

    Brine Fogging System Type SOLDOS‐V3‐BASIC  8.5.7 Setting the push button cycle  The  push  button  cycle  is  the  period  during  which  the  set  dosing  and  pause  times  run  in  a  recurring  cycle  until  the push  button  cycle  time  period  has  elapsed  (Fig.  37).  The  time period (push button cycle) can only be set in the push    button operation mode. The push button cycle can only be Fig. 36: Menu: Push button cycle  started by pressing the push button.  1) Select ...

  • Page 41: Check Electrical Inputs

    Brine Fogging System Type SOLDOS‐V3‐BASIC  You  can  test  the  different  electrical  outputs  in  this  sub‐ menu.  1) Select the   entry in the main menu and Test outputs    confirm with the Enter key .  2) Select the desired component using the arrow keys and  confirm with the Enter key .  3) The display counts down the respective remaining con‐   trol  time  (sample  display:  Pump  with  12  seconds  re‐ maining time and 00 bar current pressure):   : 5 seconds with display of the current pres‐...

  • Page 42: Set Language

    Brine Fogging System Type SOLDOS‐V3‐BASIC  8.5.11 Set language  You can select the display language in this submenu  1) Select the   entry in the main menu and con‐ Language  firm with the Enter key .      The  set  language  is  marked  with  a  circle  on  the  right Fig. 41: Menu: Language example  side.  2) Select the language using the arrow keys and save with  the Enter key .  The display returns to the main menu.  8.5.12 Setting the time/date  You can set the time and date in this submenu.  1) Select the   entry in the main menu and con‐ Time/Date  firm with the Enter key . ...

  • Page 43: Setting The Timer/Switch Times

    Brine Fogging System Type SOLDOS‐V3‐BASIC  8.5.13 Setting the timer/switch times  The timer function can be switched on and off with the En‐ ter key in the   submenu. If the timer is acti‐ Time switch vated, a black dot appears on the right side. Now dosing is only possible during the set switch times. This applies to all operation modes.  1) Select the Time switch entry and confirm with the Enter   to activate or deactivate the timer function for all days.  Days and time periods during which it is possible to start the SOLDOS can be set in the  Time switch/programme submenu. Per day, 1 time window (  –  ) can be en‐ tered. The switch times apply to all operation modes.  1) Select the   entry in the main menu and Time switch  confirm with the Enter key . Then select the  Pro- Fig. 43: Menu:     entry and confirm with the Enter key   gramme Timer weekly overview  The  week  days  are  marked  with  a  circle  on  the  right  ...

  • Page 44: Setting The Contrast

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Without input, the control unit automatically switches from the   menu to the  Time switch main menu after 30 seconds. In this case, the settings made are not saved. The menu can ac‐ tively be terminated with   to return to the main menu.  If you want the device to be available all day, set the switch‐on time to   and the switch‐ 00:01 off time to  .  23:59 If an incorrect time is entered, a corresponding warning no‐ tice  appears  in  the  display  and  the  entry  is  deleted!  This week day is then deactivated!  Fig. 45: Wrong  time entry time switch  NOTICE  You can tell if the time switch function is activated by the corresponding symbol shown in the  operating menu.  Symbol  Description  The Time switch function is selected and inactive (outside the set operating  times). The time at which operation is released and the SOLDOS can be started  is shown in the display at the bottom right.    (If the symbol is absent in the operating menu, the Time switch function is  switched off.)  The Time switch function is selected and active (within the set operating times). ...

  • Page 45: Display Info - Device Information

    Brine Fogging System Type SOLDOS‐V3‐BASIC  8.5.15 Display info ‐ device information  You can display the device information in this submenu.  1) Select the   entry in the main menu and confirm Info  with the Enter key .    The  display  shows  the  device  type,  software  version, Fig. 47: Menu: Info  serial number and date of manufacturing.   2) Use the Enter key  to return to the main menu.  NOTICE  Have this device information available for any support queries!    8.5.16 Displaying the data log  The device saves the last 50 changes or faults. You can dis‐ play this information in this submenu.  1) Select the   entry in the main menu and con‐ Data log    firm with the Enter key . ...

  • Page 46: Config / Setting Password Protection

    Brine Fogging System Type SOLDOS‐V3‐BASIC  NOTICE  After the reset, the device starts with the start query and the disinfection request. The setting  values (including the timer) are reset to the ex works settings. The values must be reentered.  8.5.18 Config / Setting password protection  The Config menu is always password‐protected. Password protection can be activated here.  The   menu can be found at the very bottom of the Config main menu. In the   submenu, settings can be pro‐ Config tected against being changed with the user password.  This may be necessary if the device is placed in a freely ac‐ cessible area and needs to be protected from unauthorised operation.  If password protection is activated, all password‐protected  menu  items  are  marked  with  a  padlock  symbol   in  the  main menu. The menu items cannot be protected individu‐ ally.  The   and   menu items are always password‐ Config Reset protected!  1) Select the   entry in the main menu and confirm Config ...
  • Page 47 Brine Fogging System Type SOLDOS‐V3‐BASIC  Push button +-- (push button polarity): The polarity, i.e., plus side and minus side, of the push  button illumination is inverted here. The function is im‐ portant when using external push buttons. If you have any  questions, please contact your service partner.  1) Switch to the   submenu.  button +- 2) Select the desired polarity for the push button. Ex  works setting is  ; with the  set‐ Button - Button + ting, the push button illumination is inverted. (see wir‐ ing diagram).    Push button dim: The push button  dimming is  used to set  the  push  button illumination. There are different settings between the op‐ eration  (dosing  time)  of  the  device  and  during  the  pause time. ...

  • Page 48: Button Plate Function (Option)

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Button plate function (option)  The push button can be used to start a dosing cycle or a single brine shock.  Push button operation mode  Start programme / push button cycle  In  push  button  operation,  dosing  is  started  via  the  push button in the cabin. The dosing, with the settings for pause time and dosing time, runs until the cycle time has elapsed. Restart the programme  Brin If the push button is pressed again after the cycle time has elapsed, the programme starts again.     Single dosing  Fig. 53: Button plate, sample illustration  If you only want to carry out one dosing per push button actuation,  the  same  duration  must  be  set  for  the  dosing time and the push button cycle time.  Automatic operation mode  No  push  button  is  required  for  the  automatic  operation mode unless you want to use the Brine shock function.  ...

  • Page 49: Maintenance / Fault Removal

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Maintenance / Fault removal  Opening/closing the control housing  During fault removal, it may be necessary to open the control housing.  WARNING!  Danger of electric shock!  Dangerous electrical voltage!   All work on the device must be carried out by specialist personnel only!   All electrical installations and any work on the device’s electrical components  must be carried out by authorised electricians only!   Prior to starting work, disconnect the devices from the power supply and se‐ cure them against being reactivated!  ATTENTION!  Danger due to static charge!  This safety notice denotes electronic components that may be damaged by electro‐ static discharges.  The generally accepted safety precautions for ESD‐sensitive devices must be ob‐ served when handling the devices!  In particular, the following applies for work on the control board:   Only unplug or plug in connectors when they are disconnected from the  power supply!   As the person handling the device, please discharge yourself electrostatically  for at least 5 seconds prior to directly touching the devices, e.g., by touching a  grounded part of the device or by wearing an ESD antistatic wrist strap con‐ nected to ground!    1) Unlock the locking knob (23) with a  screwdriver.  2) Forcefully press down on both re‐ 24  cessed grips (24) until the housing  snaps open.  3) Rotate the cover to the side.  23 ...

  • Page 50: Device Maintenance

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Device maintenance  NOTICE  We recommend that you assign a specialist firm to carry out regular maintenance.  In order to ensure the proper function of the SOLDOS‐V3‐BASIC, pay attention to the following  points:   Disinfection and maintenance in accordance with the maintenance protocol in Chapter 11.5  on page 59.   Stocking of the required consumables. Pay attention to shelf life and storage time!  CAUTION!  Health hazard due to germ contamination!  Germs may form in an over‐aged brine solution. The germs can enter the application  room via the dosing and be inhaled there!   After a downtime of more than 14 days, renew the brine solution and carry  out a disinfection prior to starting operations. The downtime and the disinfec‐ tion must be documented!   After opening, the brine solution has a maximum shelf life of 28 days! After  that, renew the brine solution and carry out a disinfection!   A disinfection must be carried out during each politainer change, or at least  every 28 days and must be documented in the disinfection protocol!   When stocking the necessary consumables, pay attention to shelf life, storage  time and storage conditions!   Check the use‐by date before using a new brine solution!  CAUTION!  Health hazard due to liquids spraying out under high pressure!  Leaks in pressurised lines can cause brine solution or disinfectant to escape. Contact  with disinfectant can sensitise/irritate affected areas, e.g., mucous membranes, skin,  etc.   Wear protective glasses and gloves EN ISO 12100:2010   The hoses must be checked at regular intervals, at least once a month, and re‐ placed, if necessary.  ATTENTION! ...

  • Page 51: Faults

    Brine Fogging System Type SOLDOS‐V3‐BASIC  Faults  9.3.1 General safety notices  WARNING!  Danger of electric shock!  Dangerous electrical voltage!   All work on the device must be carried out by specialist personnel only!   All electrical installations and any work on the device’s electrical components  must be carried out by authorised electricians only!   Prior to starting work, disconnect the devices from the power supply and se‐ cure them against being reactivated!    CAUTION!  Danger of irritation and/or allergic reactions!  Disinfectants may cause irritation and allergic reactions!   Do not drink!   Keep out of the reach of children!   Do not allow to come into contact with skin or eyes!   Wear chemical‐resistant protective gloves and goggles!   Block access to the application room/cabin during disinfection!   Collect the escaping disinfection solution in a plastic container or channel it  directly into the drain. Pay attention to the nationally applicable regulations  for environmental and drinking water protection!        Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 51 of 62 ...

  • Page 52: Fault Indications

    Brine Fogging System Type SOLDOS‐V3‐BASIC  9.3.2 Fault indications  The following fault indications can be displayed on the device.  For the removal of fault indications, see the following fault table.  NOTICE  During a fault in the device, the brine dosing is interrupted.  Fault indication  Cause / effect  Action  The pressure has dropped below     Renew politainer  3bar.   Brine politainer empty   Check diaphragm pump   Diaphragm pump does not work   Check plug / pressure sensor     Plug / pressure sensor un‐ Fault: Container empty  plugged/defective  The pressure has increased    above 11bar     Nozzle clogged   Check nozzle   Dosing line bent   Check dosing line   ...

  • Page 53: Fault Removal

    Brine Fogging System Type SOLDOS‐V3‐BASIC  9.3.3 Fault removal  Fault  Cause / effect  Action   Main switch defective   Check main switch  The device cannot be   Power supply interrupted   Check power supply  switched on  Device without function   incorrect setting    Check/reset settings   Control board defective    Check/renew circuit board   Power plug unplugged   Check power plug   Operating contact open   Close operating contact   Outside the set operating times   Correct the operating times   Fuse defective    Renew fuse  Diaphragm pump with‐...
  • Page 54 Brine Fogging System Type SOLDOS‐V3‐BASIC  The rinsing has failed  The pressure increases above      11bar, the pump switches off:     Line / nozzle clogged   Clean line / nozzle  The pressure has dropped below    3bar:     Brine politainer empty   Connect politainer with brine   Diaphragm pump does not work   Check diaphragm pump      Plug / pressure sensor un‐ Check plug / pressure sensor   plugged/defective Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 54 of 62 ...

  • Page 55: Decommissioning / Storage / Disposal

    Brine Fogging System Type SOLDOS‐V3‐BASIC  10 Decommissioning / Storage / Disposal  10.1 Decommissioning  Pay attention to the following notices when decommissioning the device:   For decommissioning of a maximum of 14 day, deactivate the device at the main switch.   For decommissioning of more than 14 days, the brine politainer must be removed. When  recommissioning, a disinfection must be carried out and a new brine politainer must be con‐ nected.   In the event of decommissioning, the device must be emptied completely!   When decommissioning, clean out all lines by blowing air through them.  10.2 Storage  Pay attention to the following notices when storing the device:   After decommissioning, store the device in a dry location protected from frost!   Pay attention to the notices in Chapter 4!  10.3 Recommissioning  ATTENTION!  Damage due to incorrect commissioning!   Observe the sequence of the commissioning steps!   Pay attention to the information in the commissioning protocol according to  Chapter 11.3 on page 57!  When recommissioning the device, follow the commissioning steps according to Chapter 7 on  page 22 and pay attention to the points in the commissioning protocol  according to Chapter  11.3 on page 58!  10.4 Disposal  ATTENTION!  Environmental damage due to improper disposal!  ...

  • Page 56: Documents

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11 Documents  11.1 Declaration of conformity        Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 56 of 62 ...

  • Page 57: Wiring Diagrams

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11.2  Wiring diagrams  Notice for wiring diagrams: The special wiring diagrams attuned to the optional furnishing of the brine  dosing station are located at the device's control cabinet.      Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 57 of 62 ...

  • Page 58: Commissioning Protocol

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11.3 Commissioning protocol  This protocol is to be completed by the commissioning technician! Without a completed and  signed commissioning protocol, all warranty claims become void!  The commissioning protocol can be found in the accompanying documentation in Chapter 11.5  on page 62.  11.4 Operation data sheet  NOTICE  During commissioning, enter the operating parameters in the operation data sheet!  Menu  Factory  Setting  Step  During commissioning  Optimised during opera‐ setting  range  Date  tion  Date  Pause time  5 minutes  1‐90  1      minutes  Dosing time  10 seconds  5‐120 sec‐ 1      onds  Operation  Auto  Auto     ...

  • Page 59: Maintenance Protocol

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11.5 Maintenance protocol  NOTICE  Carry out the specified maintenance tasks in order to protect any warranty claims!  The maintenance protocol can be found in the accompanying documentation in Chapter 11.5,  on page 62.    ATTENTION!  Carry out a disinfection during each politainer change, or at least every  28 days!  Maintenance of the brine cabins  For steam baths, we recommend to rinse the interior room with water at the end of operations  to minimise salt deposits and encrustation.          Index: 00  Change date: 05/03/2024  OI No.: BA DW 046‐00 Soldos‐V3‐Basic EN.docx  Page 59 of 62 ...

  • Page 60: Disinfection Protocol

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11.6 Disinfection protocol  WARNING!  Health hazard due to germ contamination!  Germs may form in an over‐aged brine solution. The germs can enter the application  room via the dosing and be inhaled there!   Carry out a disinfection at least every 28 days!   The politainer change and the disinfection must be documented!   If the device has not been operated for more than 14 days, this must also be  documented, and a disinfection must be carried out at start of operation!  Disinfection / decommissioning  com‐ Brine politainer  Date  Name  pleted  exchanged  Length of the dosing line, max. 30m  ____ m            Disinfection carried out                         ...

  • Page 61: Spare Parts / Wear Parts / Consumables

    Brine Fogging System Type SOLDOS‐V3‐BASIC  11.7 Spare parts / wear parts / consumables  ATTENTION!  Damage due to unapproved spare parts!   Only use spare parts approved by the manufacturer!   Only order spare parts from your service partner or your specialist dealer.  Spare parts list Device  Pos.  Designation  Code no. WDT  Control unit    Fuse bag 2x1A   24949      Fuse bag 2x4A  23012      Housing BCD 160  27890      Control board CB36 coded  28244      Display HMI, including circuit board   27553      Mains switch  21468 ...

  • Page 62: Appendices

    Brine Fogging System Type SOLDOS‐V3‐BASIC  12 Appendices   Commissioning Protocol WDT   Maintenance Protocol WDT   Installation instructions for flush‐mounted box with push button, No.: BB DW BB 001‐03 In‐ stallation flush‐mounted box V2      Personal notes   _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________    _____________________________________________________________________________   Index: 00  Change date: 05/03/2024 ...
  • Page 63   Additional remarks:                              Commissioning and instruction carried out by:     Instructed persons:     Signature of commissioner:     Countersigned by operator:     \\WDT-FS01\WDT-Files\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Inbetriebnahmeprotokolle IP\WDT-IP-081-EN-Soldos-V3-Basic Page 1 of 1 FO 00.docx...
  • Page 65   Countersigned by operator:     \\WDT-FS01\WDT-Files\org-wdt\02 Qualitätsmanagement\ISO 9001\MS - Originale - Formuale, Prüfbericht etc\WDT Wartungsprotokolle WP\WDT-WP-081-EN-SOLDOS-V3-Basic FO 00.docx  = Work completed Key: X = every 28 days, 1 = monthly, 3 = every 3 months, 6 = every 6 months, etc.;...
  • Page 67 EN - Additional sheet: flush mounted box V2 Assembly and sealing of the flush mounted box V2 for push button plates CAUTION ! Before starting to work, make the electrical lines volt free and protect them against new connection! Wear protective clothes! Assembly in building panels a) Install the empty conduit at the g) Place...
  • Page 68 Plaster the brickwork so that the Flush mounted flush mounted box flushes with the plaster. Brickwork WDT - Werner Dosiertechnik GmbH & Co. KG Hettlinger Str. 17, D-86637 Wertingen-Geratshofen Phone:+49 (0) 82 72 / 9 86 97 – 0 ; Fax – 19 E-mail: info@werner-dosiertechnik.de...
