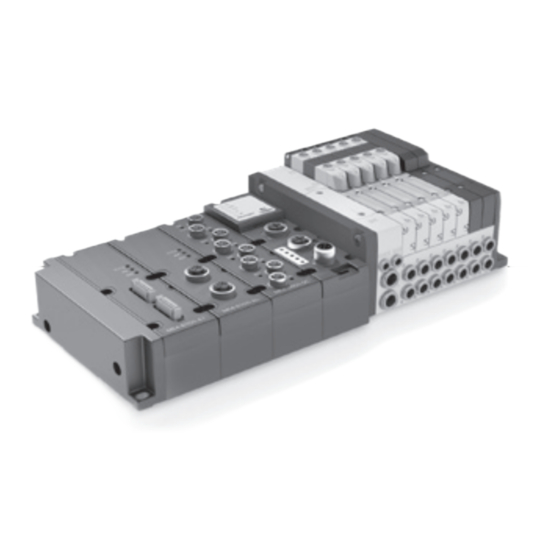

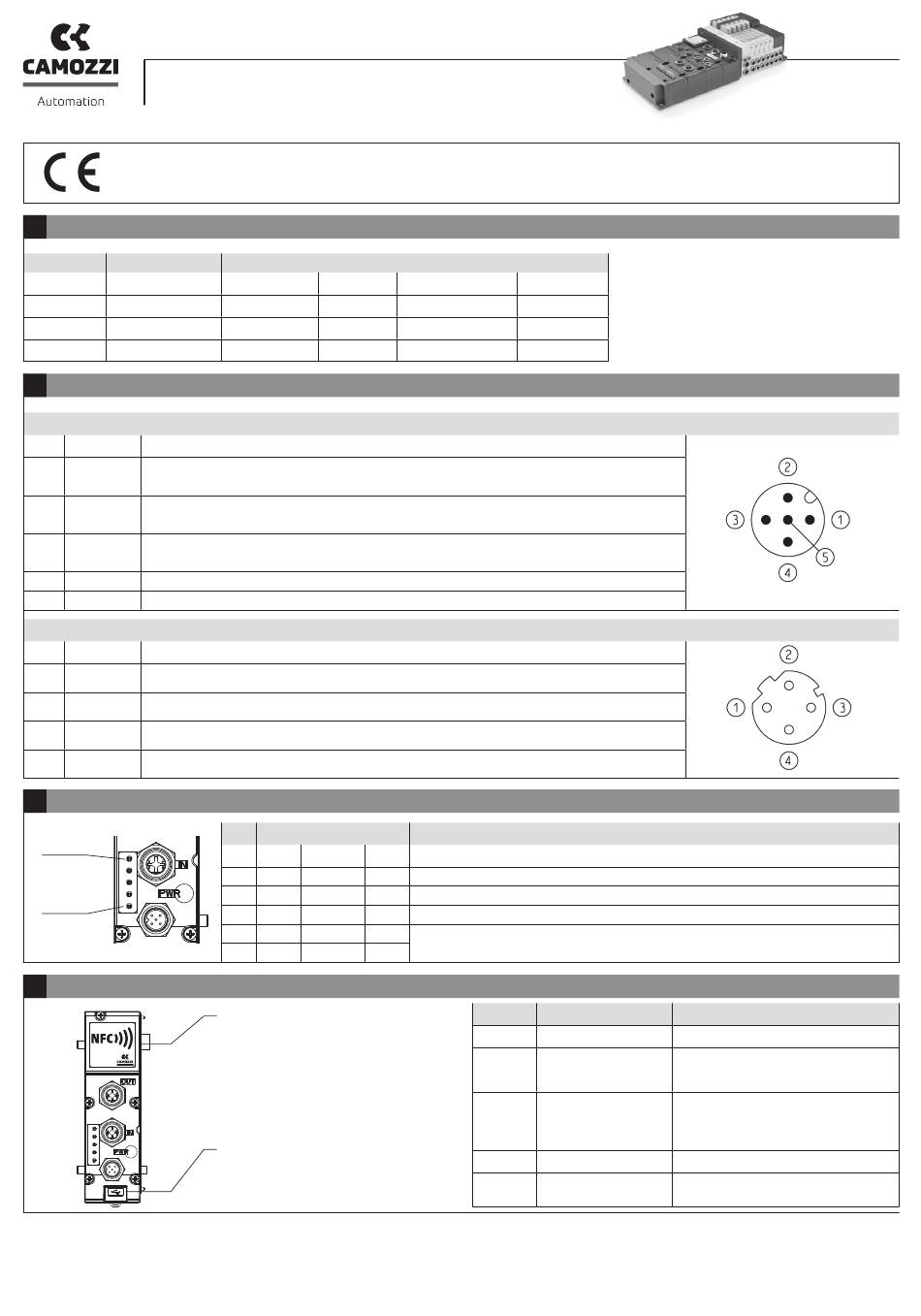

Camozzi CX04-0-0 Use And Maintenance Instructions

Interfaccia Bus di Campo EtherNet
Istruzioni d'uso e manutenzione
Mat. 93-7510-0032 Rev.B Doc. 3000462623 Ver.01
I prodotti risultano essere in conformità con quanto previsto dalle seguenti direttive: 2014/30/UE
Essi rispondono per intero o per le sole parti applicabili alle seguenti norme:
- EN 61131-2-2007-09; ISO 4414:2010. Apparecchio per uso fisso.
File di configurazione
CODICE PROTOCOLLO
CX04-0-0 ETHERNET-IP
CX05-0-0 ETHERCAT
CX06-0-0 PROFINET
Piedinatura
CONNETTORE ALIMENTAZIONE M12A 5 POLI
Pin Segnale Descrizione
Alimentazione 24V DC +/-10% per la logica e gli ingressi (Logica)
L24VC
1
(max 2A limitato da fusibile)
Alimentazione 24V DC +/-10% per le uscite (Potenza)
2 P24VC
(max 5A limitato da fusibile)
Comune (riferimento pin 1 e 2):
3 GND
collegare al polo negativo dell'alimentazione 24V DC (obbligatorio)
4 EARTH Connessione di terra
N.C.
5 Non Collegato
CONNETTORE BUS M12D 4 POLI ("IN1" E "OUT2")
Pin Segnale Descrizione
TD+
1 Dati di trasmissione +
2 RD+ Dati di ricezione +
TD-
3 Dati di trasmissione -
4 RD- Dati di ricezione -
LED
Led 1
Led 5
Configurazione
Camozzi Automation S.p.A
Società Unipersonale
SEDE LEGALE
Via R. Rubattino, 81
20134 Milano - Italia
VALORI DI FABBRICA
INDIRIZZO IP GATEWAY
192.168.1.1 0.0.0.0
- -
0.0.0.0 -
LED ETICHETTA LED
CX04 CX05 CX06
1 SYS SYS SYS
2 L/A 1 L/A IN L/A 1 Segnala la presenza di comunicazione attraverso il connettore "IN"
3 L/A 2 L/A OUT L/A 2 Segnala la presenza di comunicazione attraverso il connettore "OUT"
4 NS RUN SF
5 MS ERR BF
NFC Tag: Il dispositivo è dotato
di un NFC Tag accessibile con un
qualsiasi dispositivo Android dotato di
tecnologia NFC.
L'NFC Tag può essere utilizzato per
leggere e clonare la configurazione
del nodo tramite l'applicazione
android Camozzi
USB: Il dispositivo è dotato di porta
USB per la configurazione del nodo
tramite il supervisore software
Camozzi UVIX
SEDE OPERATIVA
Via Eritrea, 20/I
25126 Brescia - Italia
Tel. +39 030 37921
www.camozzi.com
SUBNET MASK NOME
255.255.255.0 n.d
- n.d
255.255.255.0 -
SIGNIFICATO (per maggiori dettagli, fare riferimento al manuale specifico del bus)
LED di stato
LED specifici del protocollodi comunicazione
Comportamento LED SYS
COLORE COMPORTAMENTO
VERDE 1 Lampeggio ogni 1s Funzionamento OK
ROSSO
1 Lampeggio ogni 1s
ROSSO
2 Lampeggi ogni 1s
ROSSO 3 Lampeggi ogni 1s
ROSSO Fisso
Assistenza tecnica
Tel. +39 030 3792790
service@camozzi.com
I files di configurazione per i vari protocolli
sono disponibili per il download sul sito
www.shop.camozzi.com
In caso di problemi, contattare l'assistenza
Camozzi.
SIGNIFICATO
Errore di numerazione, la procedu-
ra di numerazione non è andata a
buon fine
Errore di mappatura, l'ordine o
il numero dei moduli I/O o delle
sottobasi pneumatiche differiscono
da quelli memorizzati.
Errore moduli I/O - valvole
Errore tensione sotto soglia/
surriscaldamento
