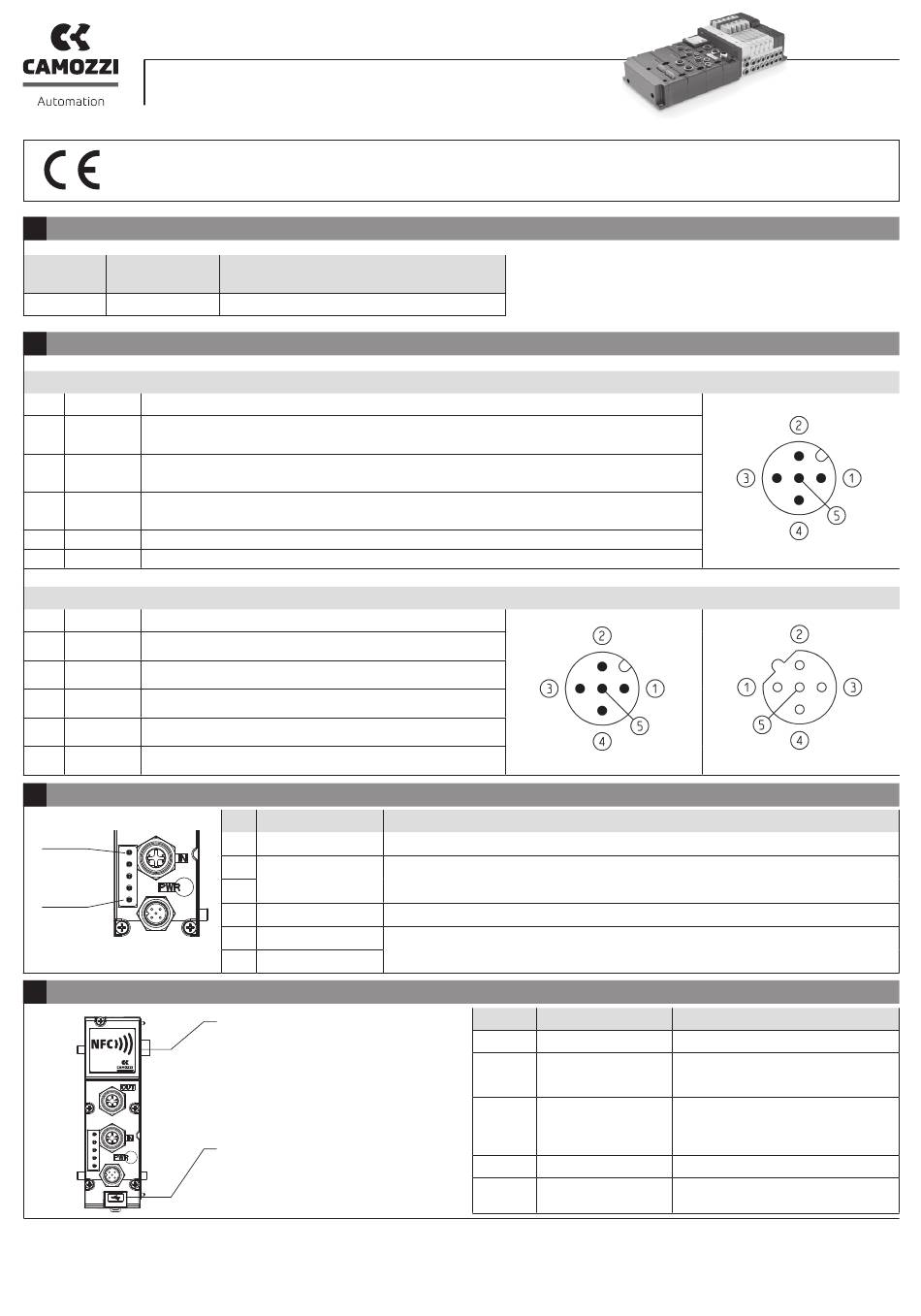

Camozzi CX03-0-0 Use And Maintenance Instructions

Interfaccia Bus di Campo CAN
Istruzioni d'uso e manutenzione
Mat. 93-7510-0034 Rev.A Doc. 5000037443 Ver.01
I prodotti risultano essere in conformità con quanto previsto dalle seguenti direttive: 2014/30/UE
Essi rispondono per intero o per le sole parti applicabili alle seguenti norme:
- EN 61131-2-2007-09; ISO 4414:2010. Apparecchio per uso fisso.
File di configurazione
CODICE PROTOCOLLO
CX03-0-0 CANOPEN
Piedinatura
CONNETTORE ALIMENTAZIONE M12A 5 POLI
Pin Segnale Descrizione
Alimentazione 24V DC +/-10% per la logica e gli ingressi (Logica)
1 L24VC
(max 2A limitato da fusibile)
Alimentazione 24V DC +/-10% per le uscite (Potenza)
2 P24VC
(max 5A limitato da fusibile)
Comune (riferimento pin 1 e 2):
GND
3
collegare al polo negativo dell'alimentazione 24V DC (obbligatorio)
4 EARTH Connessione di terra
N.C.
5 Non Collegato
CONNETTORE BUS M12A 5 POLI
Pin Segnale Descrizione
EARTH
1 Schermo (Connessione di terra)
2 V+ Tensione di alimentazione positiva del bus (24 V)
V- / GND
3 Riferimento (0V) della tensione di alimentazione sul pin 2
4 CAN H Linea CAN-H del bus
CAN L
5 Linea CAN-L del bus
LED
Led 1
Led 5
Configurazione
Camozzi Automation S.p.A
Società Unipersonale
SEDE LEGALE
Via R. Rubattino, 81
20134 Milano - Italia
VALORI DI FABBRICA
(INDIRIZZO; BAUD RATE)
127; 1Mbps
LED ETICHETTA LED
CX403
1
-
2
3 SYS
4 RUN
5 ERR
NFC Tag: Il dispositivo è dotato di un
NFC Tag accessibile con un qualsiasi
dispositivo Android dotato di tecnolo-
gia NFC. L'NFC Tag può essere utilizzato
per leggere e clonare la configura-
zione del nodo tramite l'applicazione
android Camozzi
USB: Il dispositivo è dotato di porta
USB per la configurazione del nodo
tramite il supervisore software
Camozzi UVIX
SEDE OPERATIVA
Via Eritrea, 20/I
25126 Brescia - Italia
Tel. +39 030 37921
www.camozzi.com
I files di configurazione per i vari protocolli sono disponibili
per il download sul sito www.shop.camozzi.com
In caso di problemi, contattare l'assistenza Camozzi.
SIGNIFICATO (per maggiori dettagli, fare riferimento al manuale specifico del bus)
Non utilizzati
Segnala lo stato dell'alimentazione di logica e dell'alimentazione di potenza
LED specifici del protocollo di comunicazione
Comportamento LED SYS
COLORE COMPORTAMENTO
VERDE 1 Lampeggio ogni 1s Funzionamento OK
ROSSO
1 Lampeggio ogni 1s
ROSSO 2 Lampeggi ogni 1s
ROSSO
3 Lampeggi ogni 1s
ROSSO Fisso
Assistenza tecnica
Tel. +39 030 3792790
service@camozzi.com
SIGNIFICATO
Errore di numerazione, la procedu-
ra di numerazione non è andata a
buon fine
Errore di mappatura, l'ordine o
il numero dei moduli I/O o delle
sottobasi pneumatiche differiscono
da quelli memorizzati.
Errore moduli I/O - valvole
Errore tensione sotto soglia/
surriscaldamento
Certificazione di Prodotto
Informazioni relative a certificazioni di prodotto,
marcatura CE, dichiarazioni di conformità e istruzioni
productcertification@camozzi.com
Made in Italy
