KineticoPRO S Series Owner's Manual

Reverse osmosis water treatment systems
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Owner's Manual / Guide d'utilisation
S-Series Reverse Osmosis Water Treatment Systems /
Systèmes de traitement de l'eau à osmose inverse S-Series
Models / Modèles :
S-710
S-1400
S-2500

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for KineticoPRO S Series

Summary of Contents for KineticoPRO S Series

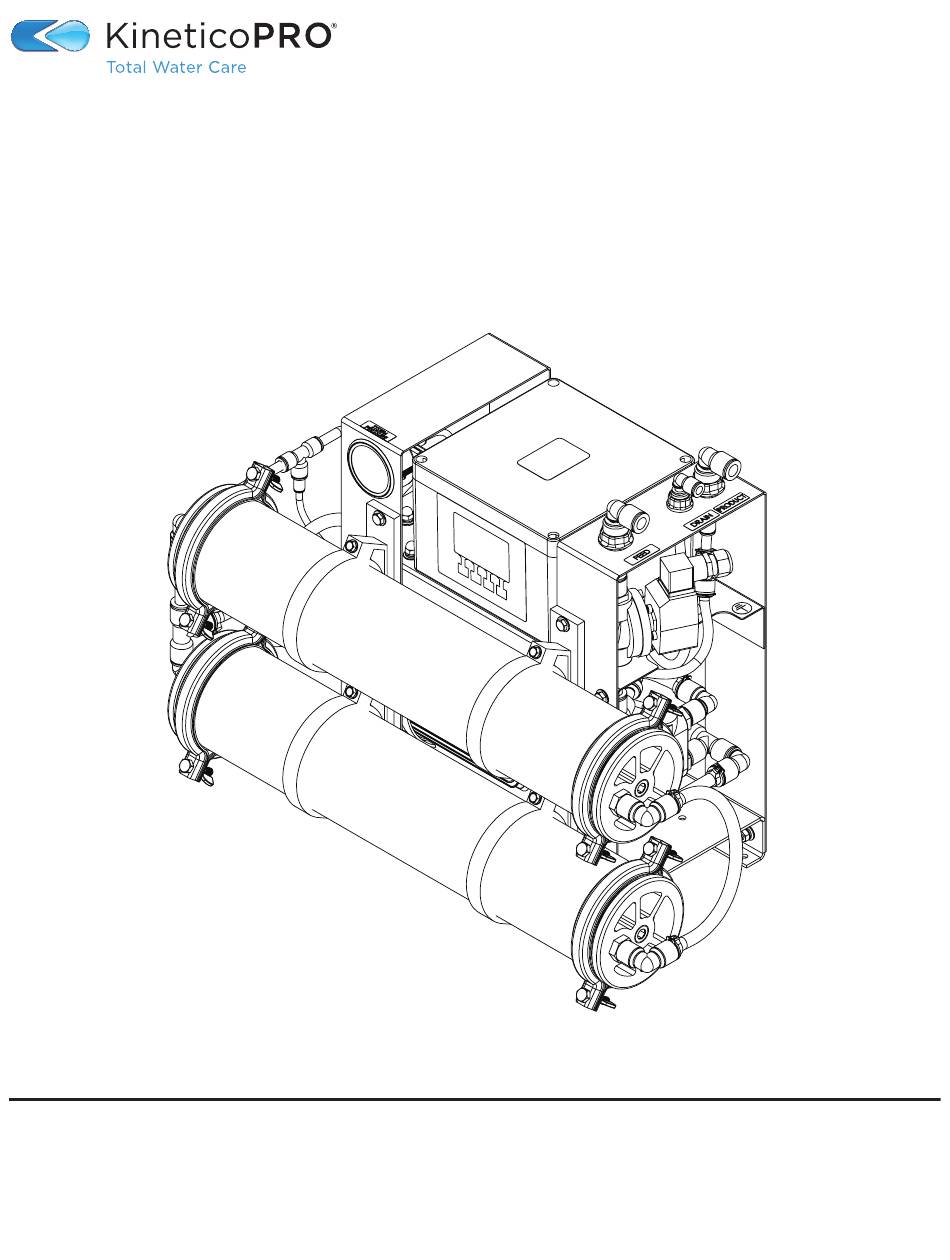

  • Page 1 Owner's Manual / Guide d’utilisation S-Series Reverse Osmosis Water Treatment Systems / Systèmes de traitement de l’eau à osmose inverse S-Series Models / Modèles : S-710 S-1400 S-2500...

  • Page 2: Table Of Contents

    able of onTenTs ..............................3 bout thIs AnuAl ............................3 eveRse sMosIs echnology III. s ..............................4 ysteM pecIfIcAtIons Iv. s ..............................5 ysteM IzIng hARts ...............................6 eRIes ResentAtIon Pre- and Post-Filtration for the S System ....................................6 System Efficiency ..............................................6 Pretreatment and Pressure Requirements ....................................6 System Blending Valve ............................................6 System Performance ............................................6 vI.

  • Page 3: M Anual

    Should this information not be followed, it may result in damage of this equipment and its surroundings. If there are any additional questions pertaining to this equipment, please contact your local KineticoPRO® Dealer for further assistance.
  • Page 4 S-Series Owner's Manual Semipermeable Membrane Pressure Concentrated Solution Dilute Solution Concentrated Solution Dilute Solution Figure 2 Reverse osmosis (Figure 2) is created if a force is applied to this column of water. Thus the direction of water flow through the membrane can be reversed. This is the basis of the term reverse osmosis. This reversed flow produces “permeate” water from the salt solution, since the membrane does not permit most salt to pass through it.
  • Page 5 S-Series Owner's Manual IV. System Sizing Charts To correctly size a tank for the S-Series systems, do not rely on the production rate noted in the model name (e.g. S-710 = 710 gpd) as production rates are dependent upon actual operating conditions. Factors that must be examined include: •...

  • Page 6: Pre- And Post-Filtration For The S System

    S-Series Owner's Manual V. S-Series Presentation Reverse Osmosis and the S-Series The S-Series water treatment systems utilize reverse osmosis membrane technology to deliver high quality water for a variety of applications. Pure water molecules pass through pores in the semi- permeable membrane while almost all suspended and dissolved contaminants remain on the surface.

  • Page 7: Verview

    S-Series Owner's Manual VI. System Overview System Pressure Gauge Membrane Assembly Pump and Motor Product Water (permeate) Storage Tank Connection (1/2” Tube) Drain Connection (3/8” Tube) Feed Water Connection (1/2” Tube) Blending Valve...

  • Page 8: C Hecklist

    S-Series Owner's Manual VII. Pre-Installation Checklist Electrical Outlet and Grounding Instructions A dedicated, grounded 115 V, 60 Hz, 20 A GFCI outlet is required. GROUNDING INSTRUCTIONS – This appliance must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current.

  • Page 9: Re -I Nstallation

    When using an atmospheric tank, an external repressurization pump is used to remove water from the tank and pressurize it to 50 psi throughout your site. The S Series systems can fill a non-pressurized tank equipped with a #7527A Level Control assembly kit.

  • Page 10: S-Series Feed, Drain, Product Connections

    S-Series Owner's Manual S-Series Connections Connect to a tee (included) that branches to both the RO TANK and the POSTFILTER INLET. Connect to the PREFILTER OUTLET. Connect to the FLOOR DRAIN. DO NOT branch connect to other drain lines. Bladder Storage Tank Connection (if equipped) Connect to a tee (included) that branches to both the POSTFILTER INLET and the PRODUCT port on the S-Series system.

  • Page 11: Electrical

    S-Series Owner's Manual Electrical WARNING: When the water treatment system is connected to electrical power, there is ALWAYS live high voltage inside the controller box. Be sure to ALWAYS disconnect the electrical power cable before opening controller box. Electrical installation should be completed by a certified electrician. WARNING: Improper connection of the appliance-grounding conductor can result in a risk of electric shock.

  • Page 12: Pressurized Storage Tank Fill And Drain Procedure

    S-Series Owner's Manual Pressurized Storage Tank Fill and Drain Procedure Once the System Fill and Flush Procedure is complete, the pressurized storage tank must be filled and drained before Normal Operation. Open the tank valve. Press the START button to start the system. After the system is started, an automatic step-by-step startup sequence occurs which includes a short flush mode.

  • Page 13: High Level Control Kit

    S-Series Owner's Manual High Level Control Kit Assemble the float switch components to the top of the tank. Place the level control switch with the cord in the tank through the manway. Guide the cord out of the tank through the bulkhead, nipple, tee and the cord grip.

  • Page 14: Connection To The S-Series Controller

    S-Series Owner's Manual Connection to the S-Series Controller The S-Series controller is pre-wired to receive input signals from a Normally Open (NO) pretreatment lockout switch. This wire is coiled inside the NEMA Controller enclosure box and may be threaded through the opening in the box for connection to the pretreatment lockout.

  • Page 15: Ix. Maintenance

    S-Series Owner's Manual IX. Maintenance Maintenance Indicators and Recommended Schedule The S-Series systems are equipped with maintenance indicators, which will display on the front panel. Appropriate service procedures should be conducted immediately after notification. Additionally, an overall system check is recommended on an annual basis in order to maintain optimal system performance and ensure longevity of the entire water treatment installation.

  • Page 16: Step 4 - Drain And Fill Tank

    S-Series Owner's Manual Membrane Replacement Brine Seal Feed End Brine Seal Feed End Step 4 - Drain and Fill Tank Once the System Fill and Flush Procedure is complete, the pressurized storage tank must be filled and drained before normal operation. Open the tank valve.

  • Page 17: Error Codes On Front Display Panel

    S-Series Owner's Manual First restart attempt - One (1) minute after E02 error code initiates, Second restart attempt - Two (2) minutes after E02 error code initiates, Third restart attempt - Five (5) minutes after E02 error code initiates. Error Codes on Front Display Panel The front panel display is used to communicate system diagnostic information.
  • Page 18 S-Series Owner's Manual Appendix A: Common Replacement Parts S-710 Models Dwg. No. Description Qty. Req'd Part Number Pump, 3 gpm, w/by-pass, SS 101699 Pressure vessel assembly, 4” x 14”, SS 105339 Plug, 1/2”, flush, LLB 107819 Adapter, 1/2” stem x 1/2” MPT 107417 Tee, union, 1/2”...
  • Page 19 S-Series Owner's Manual S-1400 Models Dwg. No. Description Qty. Req'd Part Number Motor, 3/4HP, 115/230/50HZ/60HZ 102630 Pump, 3 gpm, w/by-pass, 611 SS 101699 Plug, 1/2”NPT, flush, LLB 107819 Adapter, 1/2” stem x 1/2” MPT 107417 Tee, union, 1/2” QC 107410 Elbow, 1/2”...
  • Page 20 S-Series Owner's Manual S-2500 Models Dwg. No. Description Qty. Req'd Part Number Motor, 3/4HP, 1PH, TEFC 102630 Pump, 325 GPH, SS 105249 Adapter, 1/2” stem x 1/2” MPT 107417 Tee, union, 1/2” QC 107410 Elbow, 1/2” QC x 1/2” stem 107280 Elbow, union, 1/2”...

  • Page 21: Arts

    S-Series Owner's Manual Appendix B: Storage tanks options Bladder Tanks 104165 20 gal Tank Assembly with 1/2" Connector Kit 109720 40 gal Tank Assembly with 1/2" Connector Kit 109721 85 gal Tank Assembly with 1/2" Connector Kit 26” 21” 15.5” 85 Gallon 40 Gallon 46”...
  • Page 22 S-Series Owner's Manual Appendix D: Plumbing Diagram - RO System...

  • Page 23: Ystem

    S-Series Owner's Manual Appendix E: Electrical Wiring Diagram, RO System...
  • Page 25 Guide d’utilisation Systèmes de traitement de l’eau à osmose inverse S-Series Modèles : S-710 S-1400 S-2500...

  • Page 26: A A Aaa

    able des maTières À ............................f3 pRopos de ce MAnuel ’ ..........................f3 echnologIe d osMose InveRse III. s ............................f4 pécIfIcAtIons du systèMe Iv. t ........................f5 AbleAuX de dIMensIonneMent du systèMe .......................... f6 RésentAtIon du systèMe eRIes Préfiltration et postfiltration pour le système S-Series ..............................F6 Efficacité...

  • Page 27: Propos De Ce Manuel

    Le non-respect de ces renseignements risque d’entraîner des dommages matériels sur l’appareil et son environnement immédiat. Si vous avez d’autres questions au sujet de cet équipement, veuillez contacter votre concessionnaire KineticoPRO local pour obtenir de l’aide supplémentaire.
  • Page 28 Guide d’utilisation du système S-Seriess Semipermeable Membrane Pressure Concentrated Solution Dilute Solution Concentrated Solution Dilute Solution Figure 2 L’osmose inverse (Figure 2) est le résultat d’une force appliquée sur cette colonne d’eau. La direction de l’écoulement de l’eau à travers la membrane peut être inversée; c’est la base de l’expression osmose inverse. Cet écoulement inversé produit de l’eau de « perméat » à partir de la solution salée, car la membrane empêche la majorité...
  • Page 29 Guide d’utilisation du système S-Series IV. Tableaux de dimensionnement du système Pour dimensionner correctement un réservoir pour les systèmes de la série S, ne vous fiez pas au taux de production indiqué dans le nom du modèle (p. ex. S-710 = 710 gal/j ou 2 687 l/j), car les taux de production dépendent des conditions de fonctionnement réelles.

  • Page 30: Osmose Inverse

    Guide d’utilisation du système S-Seriess V. Présentation du système S-Series Osmose inverse et le système S-Series Les systèmes de traitement de l’eau S-Series utilisent la technologie de membrane à osmose inverse afin de produire de l’eau de haute qualité pour de nombreuses applications. Des molécules d’eau pure passent à travers les pores de la membrane semi-perméable alors que presque tous les contaminants en suspension ou dissouts dans l’eau restent à...

  • Page 31: Résentation Du Système

    Guide d’utilisation du système S-Series VI. Présentation du système Jauge de pression du système Ensemble de la membrane Pompe et moteur Production d’eau (perméat) Raccord du réservoir de stockage (tuyau de 9,5 mm / 1/2 po) Raccord de vidange (tuyau de 9,5 mm / 3/8 po) Raccord de l’eau d’alimentation (tuyau de 12,7 mm / 1/2 po) Robinet de mélange...
  • Page 32 Guide d’utilisation du système S-Seriess VII. Liste de contrôle avant l’installation Instructions relatives à la prise de courant et à la mise à la terre Une prise de courant avec mise à la terre de 115 V, 60 Hz, 20 A, dotée d’un disjoncteur différentiel de fuite à la terre est requise. INSTRUCTIONS DE MISE À...

  • Page 33: Viii. Installation

    Guide d’utilisation du système S-Series Entreposage de la production d’eau (perméat) Pour les applications qui utilisent de grandes quantités d’eau, un réservoir de stockage est requis pour emmagasiner l’eau et la fournir à la pression souhaitée. L’eau de perméat n’est pas sous pression à la sortie du systèm. Deux types de réservoirs de stockage sont offerts : Réservoir souple Ce type de réservoir est fermé...

  • Page 34: Raccords Du Système S-Series

    Guide d’utilisation du système S-Seriess Raccords du système S-Series Raccorder au T (fourni) qui relie le RÉSERVOIR D’OSMOSE INVERSE et l’ENTRÉE DU POSTFILTRE. Raccorder à la SORTIE DU PRÉFILTRE Raccorder au SIPHON DE SOL. NE PAS raccorder d’embranchement à d’autres conduites de vidange Raccord au réservoir de stockage souple (le cas échéant) Raccorder au T (fourni) qui relie l’ENTRÉE DU POSTFILTRE et l’ORIFICE de...

  • Page 35: Branchement Électrique

    Guide d’utilisation du système S-Series Branchement électrique MISES EN GARDE : Lorsque le système de traitement de l’eau est branché sur l’alimentation électrique, le boîtier de commande est TOUJOURS sous haute tension. S’assurer de TOUJOURS débrancher le câble d’alimentation électrique avant d’ouvrir le boîtier de commande.

  • Page 36: Réservoir Atmosphérique De Stockage

    Guide d’utilisation du système S-Seriess Procédure de remplissage et de vidange du réservoir de stockage pressurisé Lorsque la procédure de remplissage et de rinçage du système est terminée, le réservoir de stockage pressurisé doit être rempli et vidé avant son fonctionnement normal. Ouvrir le robinet du réservoir.

  • Page 37: Trousse De Contrôle De Niveau Élevé

    Guide d’utilisation du système S-Series Trousse de contrôle de niveau élevé Assembler les composants de l’interrupteur à flotteur à la partie supérieure du réservoir. Placer l’interrupteur de contrôle de niveau avec le cordon dans le réservoir à travers le trou d’homme. Acheminer le cordon à...

  • Page 38: Désinfection Du Réservoir Atmosphérique De Stockage

    Guide d’utilisation du système S-Seriess Raccord du contrôleur du système S-Series Le contrôleur du système de la série S est câblé pour recevoir des signaux d’entrée de l’interrupteur à flotteur normalement ouvert. Ce câble est enroulé à l’intérieur du boîtier du contrôleur NEMA et peut être acheminé par l’ouverture du boîtier pour être branché...

  • Page 39: Ix. Entretien

    Guide d’utilisation du système S-Series IX. Entretien Voyants d’entretien et calendrier recommandé Les systèmes S-Series sont munis de voyants d’entretien qui s’affichent sur le panneau avant. Les procédures d’entretien appropriées doivent être effectuées dès qu’un voyant s’allume. De plus, une vérification générale du système est recommandée chaque année afin de maintenir une performance optimale du système et assurer la longévité...

  • Page 40: Étape 4 - Vidage Et Remplissage Du Réservoir

    Guide d’utilisation du système S-Seriess Remise en place de la membrane Extrémité ’eau d’alimentation Joint de saumure Joint de saumure Extrémité d’eau d’alimentation Étape 4 – Vidage et remplissage du réservoir Lorsque la procédure de remplissage et de rinçage du système est terminée, le réservoir de stockage pressurisé doit être rempli et vidé...

  • Page 41: Codes D'erreur Du Panneau D'affichage Avant

    Guide d’utilisation du système S-Series Première tentative de démarrage – Une (1) minute après l’activation du code d’erreur E02, Deuxième tentative de démarrage – Deux (2) minutes après l’activation du code d’erreur E02, Troisième tentative de démarrage – Cinq (5) minutes après l’activation du code d’erreur E02.
  • Page 42 Guide d’utilisation du système S-Seriess Annexe A : Pièces de rechange usuelles Modèles S-710 Qté Numéro de Schéma N° Description requise référence Pompe, 11,3 L/min (3 gal/min), avec dérivation, SS 101699 Ensemble du récipient de pression, 10,1 cm x 35,5 cm), SS 105339 Bouchon, 1/2 po, rinçage, LLB 107819 Adaptateur, tige de 1/2 po x 1/2 po MPT 107417...
  • Page 43 Guide d’utilisation du système S-Series Modèles S-1400 Schéma Qté Numéro de Description N° requise référence Moteur, 3/4 HP,115/230/50HZ/60HZ 102630 Pompe, 11,3 L/min (3 gal/min), avec dérivation, SS 101699 Bouchon, 1/2 po, rinçage, LLB 107819 Adaptateur, tige de 1/2 po x 1/2 po MPT 107417 Raccord en T, 1/2 po QC 107410 Coude, 1/2 po QC x tige de 1/2 po 107280...
  • Page 44 Guide d’utilisation du système S-Seriess Modèles S-2500 Schéma Qté Numéro de Description N° requise référence Moteur, 3/4 HP,115/230/50HZ/60HZ 102630 Pompe, 1 230 litres / heure (325 GPH), SS 105249 Adaptateur, tige de 1/2 po x 1/2 po MPT 107417 Raccord en T, 1/2 po QC 107410 Coude, 1/2 po QC x tige de 1/2 po 107280...

  • Page 45: F21

    Guide d’utilisation du système S-Series Annexe B : Options de réservoir de stockage Réservoirs souples 104165 Ensemble du réservoir de 76 L (20 gal) avec trousse de connecteur de 1/2 po 109720 Ensemble du réservoir de 151 L (40 gal) avec trousse de connecteur de 1/2 po 109721 Ensemble du réservoir de 322 L (85 gal) avec trousse de connecteur de 1/2 po 660 mm...

  • Page 46: F22

    Guide d’utilisation du système S-Seriess Annexe D : Schéma de plomberie, système d’osmose inverse...

  • Page 47: F23

    Guide d’utilisation du système S-Series Annexe E : Schéma de câblage électrique, système d’osmose inverse...
  • Page 48 S-Series Reverse Osmosis Water Treatment Systems / Systèmes de traitement à osmose inverse S-Series © 2024, Kinetico Incorporated Corporate Headquarters / Siège de l’entreprise 10845 Kinsman Road Newbury, Ohio 44065 www.KineticoPRO.com Product No. / 1 Produit n° 16884K Rev. / Rév. 06/13/2024...
