Summary of Contents for ASCHER RACING McLaren Artura SPORT

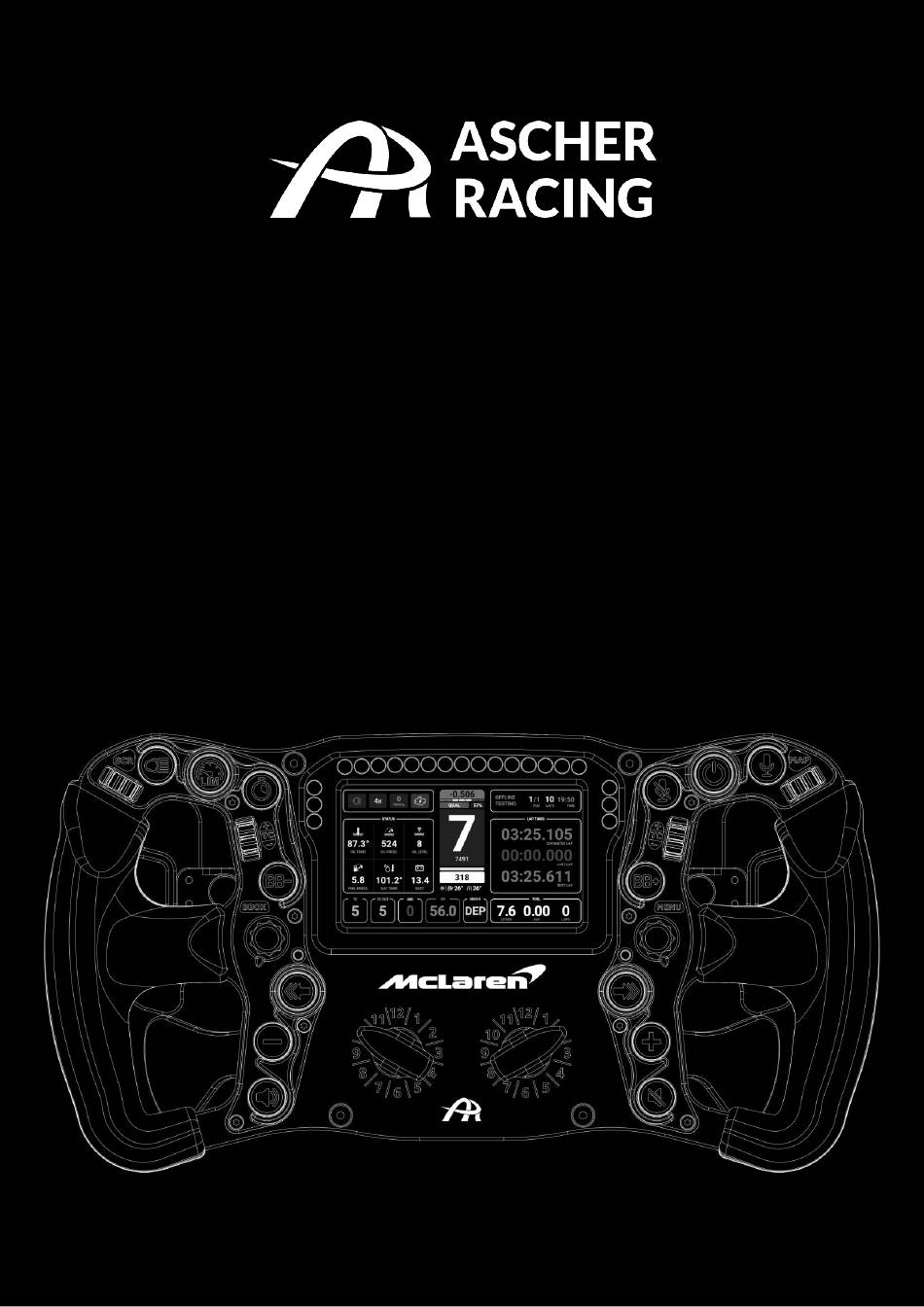

- Page 1 ENGLISH | GERMAN McLaren Artura SPORT | PRO SC steering wheels for racing simulators product manual SC-Lenkräder für Rennsimulatoren Produktanleitung V1.4...
-
Page 2: Table Of Contents
Quick Release Mounting Options ....................6 SC2 SQR WHEEL SIDE – Simucube Adapter ................6 SC2 SQR WHEEL SIDE – Ascher Racing SQR Adapter ............. 6 70mm Bolt Pattern Quick Release – Outside Mounting ............7 How to Open the Steering Wheel ................... 8 M5 Threaded QRs ......................... -
Page 3: Safety Information
ENGLISH | GERMAN 1. Safety Information Thank you for purchasing the Ascher Racing McLaren Artura steering wheel. Please read the manual carefully before installing and using the product. Intended Use The steering wheel is designed to be used in a competitive sim racing environment for indoor use only and connects wirelessly to a Simucube receiver. -
Page 4: Mclaren Licensing
ENGLISH | GERMAN 3. McLaren Licensing The Ascher Racing McLaren Artura steering wheel series is manufactured under license from McLaren Automotive Limited. The "McLaren" name and logo are registered trademarks of McLaren. 4. Box Contents The box contains the following components and accessories: ⎯... -
Page 5: Product Overview
ENGLISH | GERMAN 5. Product Overview p a g e... - Page 6 ENGLISH | GERMAN 6. Quick Release Mounting Options The steering wheels are equipped with a standard 70mm bolt pattern with alternating M5 threads and through holes as shown in 5 p a g e...
-
Page 7: Quick Release Mounting Options
There are several possible mounting options for all common QRs shown below. Adapters or QRs are not part of the scope of supply and have to be purchased separately. SC2 SQR WHEEL SIDE – Simucube Adapter SC2 SQR WHEEL SIDE – Ascher Racing SQR Adapter p a g e... -
Page 8: 70Mm Bolt Pattern Quick Release - Outside Mounting
ENGLISH | GERMAN 70mm Bolt Pattern Quick Release – Outside Mounting Standard 70mm bolt pattern Quick Releases with non-threaded through holes can be mounted directly from the outside to the M5 threaded holes on the rear side without opening the steering wheel. Q1R: Asetek QR: p a g e... -
Page 9: How To Open The Steering Wheel
ENGLISH | GERMAN How to Open the Steering Wheel QRs with either M5 threaded blind holes or other features preventing from conventional mounting can be attached from the inside of the wheel casing. Open the steering wheel as follows: 1. remove coiled cable connector nut (tool included) 2. -
Page 10: Fanatec Podium Hub
ENGLISH | GERMAN Fanatec Podium Hub Fanatec QR2 Fanatec QR2 Quick Release models have a non-standard bolt pattern and require additional hardware: • QR2 to 70mm bolt pattern adapter (e.g. SIM RACING MACHINES) • captive screws to bypass M5 threads of the wheel casing (see shop, accessories) 10 | p a g e... -
Page 11: Getting Started
During this time, the left green LED blinks quickly – a successful connection is visualized by 3 slow green blinks. 1. open True Drive / Wireless Wheels Tab 2. (Automatic connection mode: Connect to previously connected wheel) 3. switch ON steering wheel 4. double click Ascher Racing Artura SPORT/PRO 11 | p a g e... -
Page 12: Normal Operation
ENGLISH | GERMAN 7.2 Normal Operation First switch ON the Simucube wheel base and then the wireless wheel. If step 2 (automatic connection mode) is enabled the wheel will connect automatically. A successful connection is indicated by: ⎯ green connection LED blinks 3 times ⎯... - Page 13 ENGLISH | GERMAN Deadzones need to be adjusted so that a resting paddle has 0% output whereas a fully pulled paddle results in 100% output. The position indicator shows the resulting output which is reported to the simulation. Raw value is the absolute, unaltered value of the paddle.
-
Page 14: Adjust Clutch Bite-Point
ENGLISH | GERMAN Realistic values are as follows: The last step is to define the previously configured wheel axis as a Simucube 2 axis: If the axis doesn’t show up correctly in this tab or the overview tab, make a full power cycle of both the wheel base and wireless steering wheel. -
Page 15: Mode-Switches
ENGLISH | GERMAN 7.5 Mode-Switches The rear side of the steering wheel features 2 mode switches which change the behavior of the rotary switches (located on the same side of the steering wheel) in order to maximize the performance and functionality. - Page 16 Add the SPORT or PRO steering wheel by clicking Devices → Add new device and select the product from the Ascher Racing brand filter as shown below or add the steering wheel by clicking + (on the Dashboard page) and select the product from the list. 16 |...
-
Page 17: Simhub Settings
ENGLISH | GERMAN 8.3 SimHub Settings Connect the steering wheel with the computer via the provided USB-C cable and switch both rear side slide switches to the ON position (main power switch as well as LED switch). Adjustments to color and brightness can now be made by clicking the buttons on the displayed wheel and will be saved to the steering wheel. -
Page 18: Battery
ENGLISH | GERMAN 10. Battery The steering wheel is equipped with a rechargeable lithium polymer battery. The shipping battery charge is approx. 50%, which is also the optimum storage charge. 10.1 Charging • The wheel can be charged in both conditions, switched ON and OFF •... -
Page 19: Battery Life - Including Button Illumination
ENGLISH | GERMAN The battery is expected to last at least 800h in a typical use-case. Once the battery crosses 3.35V, a low Voltage warning is triggered: ⎯ the right LED on the frontplate blinks every 2 minutes (3 fast flashes) ⎯... -
Page 20: Upgrade Shifters And Clutch Paddles
8. assemble steering wheel as shown in chapter 6.4 Ascher Racing Gen4 Clutch Paddles can be added to the SPORT steering wheel as well in the same procedure. Plug-in the clutch paddle cables to the labeled 3-pin connectors next to the paddle shifters and configure both new analog inputs as shown in chapter 7.3. -
Page 21: Steering Wheel Dimensions
ENGLISH | GERMAN 12. Steering Wheel Dimensions 21 | p a g e... - Page 22 ENGLISH | GERMAN Now get back behind the wheel and enjoy! For questions that can’t be answered within this manual, please don‘t hesitate and contact info@ascher-racing.com 22 | p a g e...
- Page 23 Quick Release Montage-Optionen ....................26 6.1 SC2 SQR WHEEL SIDE – Simucube Adapter ................. 26 6.2 SC2 SQR WHEEL SIDE – Ascher Racing SQR Adapter ..............26 6.3 70mm Lochkreis Quick Release – Montage von außen .............. 27 6.4 Anleitung zum Öffnen des Lenkrads ................... 28 6.5 M5 Threaded QRs ........................
-
Page 24: Sicherheitsinformationen
ENGLISH | GERMAN 1. Sicherheitsinformationen Vielen Dank, dass Sie sich für den Kauf eines Ascher Racing McLaren Artura Lenkrads entschieden haben. Bitte lesen Sie sich das Handbuch sorgfältig durch, bevor Sie das Produkt verwenden. 1.1 Verwendungszweck Das Lenkrad wurde für den Einsatz in einer wettbewerbsorientierten SimRacing-Umgebung konzipiert und ist nur für den Indoor-Bereich geeignet. -
Page 25: Konformitätserklärung
Erlöschen der Berechtigung des Benutzers zum Betrieb des Geräts führen. 3. McLaren Lizenzierung Die Ascher Racing McLaren Artura Lenkrad Serie wird unter der der Lizenz der McLaren Automotive Limited hergestellt. Der Name und das Logo “McLaren” sind eingetragene Marken von McLaren. -
Page 26: Produktübersicht
ENGLISH | GERMAN 5. Produktübersicht 26 | p a g e... -
Page 27: Quick Release Montage-Optionen
Für alle marktüblichen QRs gibt es mehrere mögliche Montagemöglichkeiten, welche nachfolgend gezeigt werden. Adapter und/oder QRs sind nicht Teil des Lieferumfangs und müssen separat erworben werden. 6.1 SC2 SQR WHEEL SIDE – Simucube Adapter 6.2 SC2 SQR WHEEL SIDE – Ascher Racing SQR Adapter 27 | p a g e... -
Page 28: 70Mm Lochkreis Quick Release - Montage Von Außen
ENGLISH | GERMAN 6.3 70mm Lochkreis Quick Release – Montage von außen Standard QRs mit 70mm Lochkreis und Durchgangslöchern können mittels des M5 Gewindes direkt von außen montiert werden, ohne dass das Lenkrad geöffnet werden muss. Q1R: Asetek QR: 28 | p a g e... -
Page 29: Anleitung Zum Öffnen Des Lenkrads
ENGLISH | GERMAN 6.4 Anleitung zum Öffnen des Lenkrads Quick Releases mit Sacklöchern und M5-Gewinde oder anderen Features, die eine herkömmliche Montage verhindern, können von der Innenseite des Gehäuses angebracht werden. Öffnen Sie dafür das Lenkrad wie folgt: Entfernen Sie die Mutter des Spiralkabelanschlusses (Werkzeug im Lieferumfang enthalten). Entfernen Sie alle (4 Stück) schwarzen M4-Senkkopfschrauben an der Frontplatte (Torx-Schlüssel: TX20). -
Page 30: M5 Threaded Qrs
ENGLISH | GERMAN 6.5 M5 Threaded QRs 6.6 Fanatec Podium Hub 30 | p a g e... -
Page 31: Fanatec Qr2
ENGLISH | GERMAN 6.7 Fanatec QR2 Fanatecs QR2 Quick Releases verfügen über einen nicht standardisierten Lochkreis und erfordern zusätzliche Hardware: • QR2 zu 70mm Adapter (z.B. SIM RACING MACHINES) • Captive Screws um M5 Gewinde des Lenkradgehäuses zu umgehen (zu finden im Shop unter „Zubehör“) 31 | p a g e... -
Page 32: Erste Schritte
3. Lenkrad einschalten (ON) 4. Doppelklick auf Ascher Racing Artura SPORT/PRO 7.3 Normalbetrieb Schalten Sie zunächst Ihre Simucube Wheelbase und dann Ihr Ascher Racing Wireless Wheel an. Falls Schritt “2” (Automatic Connection Mode) aktiviert sein sollte verbindet sich das Lenkrad unmittelbar automatisch. -
Page 33: Konfigurieren Der Analogen Inputs
ENGLISH | GERMAN Falls das Lenkrad bereits eingeschaltet sein sollte, kann es auch mittels Ziehens der Schaltwippen verbunden werden: ⎯ Beide Wippen ziehen, um das Lenkrad unmittelbar zu verbinden ⎯ Beide Wippen 5s lang ziehen um die Verbindung zu trennen Automatischer Disconnect: Das Lenkrad schaltet sich nach einstündiger Inaktivität automatisch ab um im Ruhemodus Energie zu sparen. - Page 34 ENGLISH | GERMAN Deadzones müssen so eingestellt werden, dass ein ruhendes Paddel 0% Output hat, während ein voll gezogenes Paddel 100% Output ergibt. Der position indicator zeigt den resultierenden Output, welcher an die Simulation gemeldet wird. Raw value gibt den absoluten, unveränderten Wert des Paddels an. Deadzone low definiert den Rohwert, bei dem die Ausgabe beginnt (0%).
-
Page 35: Einstellen Des Kupplungsschleifpunkts
ENGLISH | GERMAN Sollte die Achse weder in dieser Registerkarte noch auf dem Übersichts-Tab korrekt angezeigt werden, schalten Sie sowohl die Wheelbase als auch das Lenkrad vollständig aus. 7.4 Einstellen des Kupplungsschleifpunkts Der Kupplungsschleifpunkt (= maximaler Output der Nehmerkupplung/Slave) kann direkt am Lenkrad eingestellt werden: 1. -
Page 36: Einstellung Der Beleuchtungs-Leds
Fügen Sie im Anschluss Ihr Lenkrad (SPORT oder PRO) hinzu, indem Sie auf Devices → Add new device klicken und den Ascher Racing Markenfilter wählen. Alternativ klicken Sie auf der Dashboard-Seite auf + und wählen anschließend das Produkt aus der Liste. 36 |... - Page 37 ENGLISH | GERMAN 37 | p a g e...
-
Page 38: Simhub Einstellungen
ENGLISH | GERMAN 8.3 SimHub Einstellungen Verbinden Sie das Lenkrad über das mitgelieferte USB-C-Kabel mit Ihrem Computer und schalten Sie sowohl den Hauptschalter als auch den LED-Schalter in die Position ON. Farb- und Helligkeitseinstellungen können nun durch Anklicken der Tasten auf dem angezeigten Abbild des Lenkrads vorgenommen werden und werden direkt auf dem Lenkrad gespeichert. -
Page 39: Batterie
ENGLISH | GERMAN 10. Batterie Das Lenkrad ist mit einem wiederaufladbaren Lithium-Polymer-Akku ausgestattet. Der Ladezustand des Akkus bei der Auslieferung beträgt ca. 50%, was auch der optimalen Speicherladung entspricht. 10.1 Aufladen ⎯ Das Lenkrad kann in beiden Zuständen aufgeladen werden, d. h. im ein- und ausgeschalteten Zustand. -
Page 40: Betriebsdauer - Ohne Eingeschaltete Tastenbeleuchtung
ENGLISH | GERMAN 10.2 Betriebsdauer – ohne eingeschaltete Tastenbeleuchtung Die Elektronik des Lenkrads ist für einen geringen Stromverbrauch optimiert, ohne dass eine Verzögerung bei der Eingabe entsteht. Die Batteriespannung wird, insofern mit der Wheelbase verbunden, im TrueDrive – Overview Tab angezeigt. In einem typischen Anwendungsfall liegt die Betriebsdauer bei mindestens 800 Stunden. -
Page 41: Upgrade Der Shifter Und Clutch Paddles
11. Upgrade der Shifter und Clutch Paddles Sowohl die Single als auch die Double Shifter der Ascher Racing Gen6 Serie sind austauschbar. Das McLaren Artura SPORT kann daher von Single auf Double Shifter umgebaut und zudem um Clutch Paddles ergänzt werden. -
Page 42: Lenkraddimensionen
ENGLISH | GERMAN 12. Lenkraddimensionen 42 | p a g e... - Page 43 ENGLISH | GERMAN Jetzt zurück hinters Steuer und genießen Sie Ihr neues Lenkrad! Falls Fragen aufkommen sollten, welche im Rahmen dieses Manuals nicht beantwortet werden können, kontaktieren Sie uns bitte unverzüglich via info@ascher-racing.com 43 | p a g e...
