Schnellstart

Im Auslieferungszustand ist der DADOS für den Anschluss an ein Teleskop über eine
Standard 2" Steckhülse vorbereitet. Zur Inbetriebnahme müssen Sie nur die Okular-
klemme an das Zeiss-Mikrobayonett anschrauben und in den Drehfokussierer einset-
zen, oder eine Kamera über einen optional erhältlichen T-2-Ring anschließen.
1
3
4
5
6
7
Sie können den DADOS auch ohne zusätzliche Optik auf eine helle Lichtquelle oder in
den Himmel richten (nicht in die Sonne). Stellen Sie das Spektrum mit dem Drehfokus-
sierer scharf. Mit dem Mikrometer
9
schieben, sodass Sie entweder die drei Spalte oder das Spektrum erster oder zweiter
Ordnung sehen. Der 1¼" Okularstutzen
oder zum Aufsuchen z.B. eines Sterns.

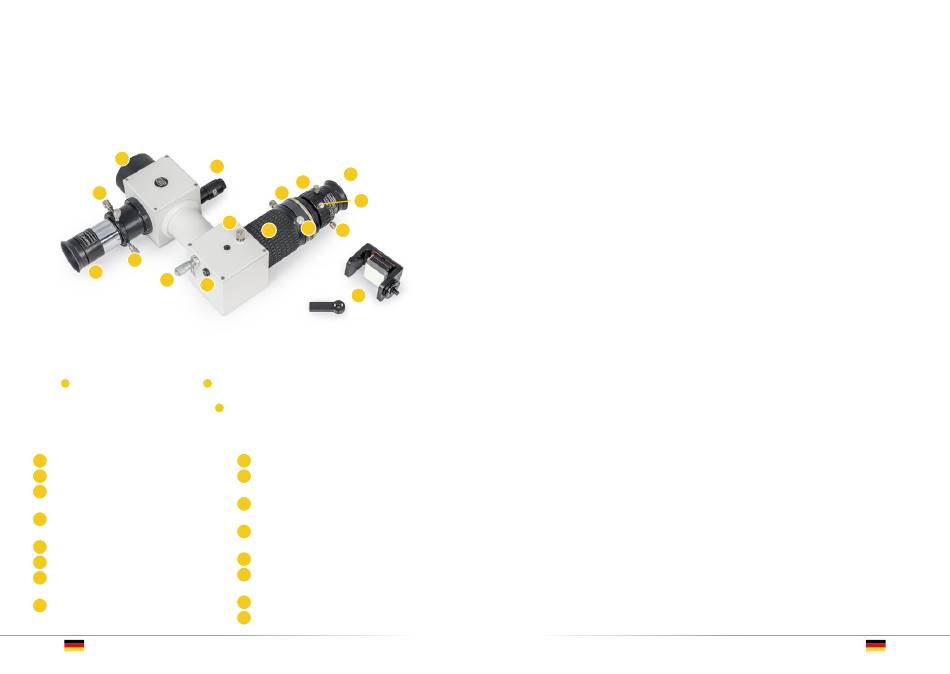

Die Bauteile des DADOS

2" Steckhülse
1
Spaltbeleuchtung
2
1¼" Okularstutzen mit Klemm-
3
schraube für Nachführokular/-kamera
1¼" Stellring mit zwei Klemmschrau-
4
ben für Nachführokular/-kamera
Nachführokular
5
Mikrometer
6
Rückstellfeder des Gitterhalters
7
(voreingestellt, nicht verändern)
Feststellschraube für den
8
Einstellwinkel des Gitters
2
Bedienungsanleitung: DADOS Spaltspektrograph
2
15
12
11
14
8
10
9 13
16
können Sie das Spektrum im Okular ver-
6
dient zum Anschluss eines Nachführokulars
3
Drehfokussierer
9
Feststellschraube des
10
Drehfokussierers
Schnellwechseler mit
11
Zeiss-Mikrobayonett
Okularklemme (alternativ Kamera
12
plus T-Ring, nicht im Lieferumfang)
Okularklemmschrauben
13
Feststellschraube für Fokussierung
14
der Okularklemme
Okular
15
optionales Gitter samt Träger
16
Inhalt
Schnellstart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Die Bauteile des DADOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
DADOS Spalt-Spektrograph . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Die wichtigsten Merkmale des DADOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ein Okular in den Fokussierer stecken und fokussieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ändern des Spektralbereichs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Beobachtung einiger üblicher Lichtquellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vorbereiten des DADOS für astronomische Beobachtungen . . . . . . . . . . . . . . . . 11
Astronomische CCD-Kameras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Digitale Spiegelreflexkameras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Fokussieren mit der Kamera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Auswahl des Wellenlängenbereichs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Verwenden des Nachführobjektivs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Einsetzen des Nachführokulars . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Einsetzen einer Guiding-Kamera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Zoomen auf den Spalt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Verwenden des Nachführ-Anschlusses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Einsatz des Spektrografen am Teleskop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Anschlussmöglichkeiten des DADOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Anschluss am Teleskop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Austausch des Gitters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Anhang A: Batteriewechsel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Anhang B: Pflege der optischen Bauteile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Anhang C: Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Anhang D: Optionales Ausrichten des Kameragehäuses . . . . . . . . . . . . . . . . . . . 26
Anhang E: Optionales Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Anhang E: Bibliographie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
