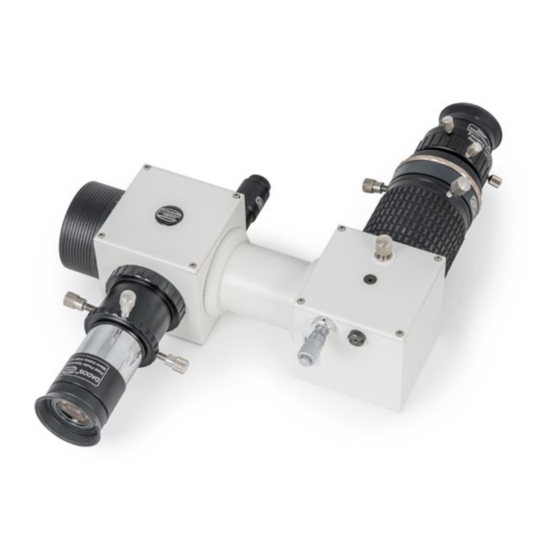

Wir gratulieren Ihnen zum Kauf des DADOS Spaltspektrografen. Dieser klassische Spalt-
Spektrograf ist ideal für den visuellen und fotografischen Einsatz mit und ohne Teleskop. Er
wurde für schnelles, effizientes Arbeiten in der Schul- und Amateur-Astronomie entwickelt.
Für optimale Ergebnisse empfehlen wir Ihnen, ein paar Minuten mit dem Lesen dieser Ge-
brauchsanleitung zu verbringen, bevor Sie Ihren DADOS einsetzen.
– DE ver. 04/2024 –
BAADER PLANETARIUM
Zur Sternwarte 4 • D-82291 Mammendorf • Tel. +49 (0) 8145 / 8089-0 • Fax +49 (0) 8145 / 8089-105
www.baader-planetarium.com • kontakt@baader-planetarium.de • www.celestron.de
BAADER

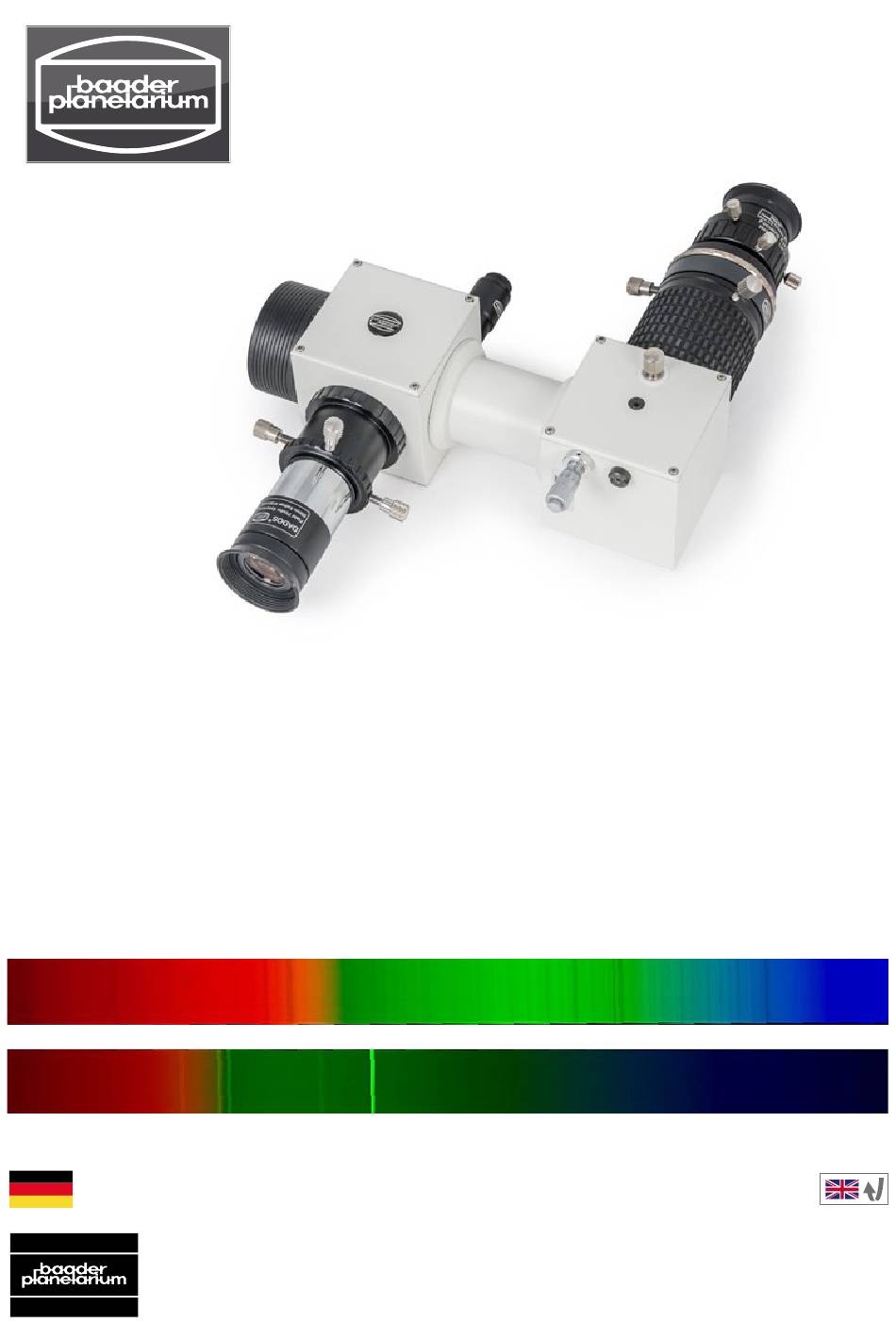

DADOS
Spalt Spektrograf
Gebrauchsanleitung
und Einsatzmöglichkeiten
G
M
B
H
Advertisement
Chapters
Table of Contents
Related Manuals for Baader Planetarium DADOS
Summary of Contents for Baader Planetarium DADOS
- Page 1 Spalt Spektrograf Gebrauchsanleitung und Einsatzmöglichkeiten Wir gratulieren Ihnen zum Kauf des DADOS Spaltspektrografen. Dieser klassische Spalt- Spektrograf ist ideal für den visuellen und fotografischen Einsatz mit und ohne Teleskop. Er wurde für schnelles, effizientes Arbeiten in der Schul- und Amateur-Astronomie entwickelt.
-
Page 2: Table Of Contents
Beobachtung einiger üblicher Lichtquellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Vorbereiten des DADOS für astronomische Beobachtungen . . . . . . . . . . . . . . . . 11 Astronomische CCD-Kameras . -
Page 3: Dados Spalt-Spektrograph
Lieferumfang Wenn Sie Ihren Spektrograph zum ersten Mal auspacken, überprüfen Sie bitte anhand Vielen Dank für den Kauf dieses Produkts von Baader Planetarium. Um mit Ihrem der Liste, ob alle Teile vorhanden sind. Sollte etwas fehlen, kontaktieren Sie bitte Ihren DADOS-Spektrograph die besten Ergebnisse zu erzielen, lesen Sie dieses Handbuch Händler. -
Page 4: Inbetriebnahme
• Leuchtstoff- und Energiesparlampen • Kontinuierliche Lichtquellen (wie Glühbirnen oder Halogenstrahler) • Helles Tageslicht Richten Sie den DADOS auf einen klaren Bereich des Himmels fern der Sonne, um das Sonnenspektrum zu sehen. Achtung! Richten Sie den DADOS niemals direkt in die Sonne! Dies kann zu irreparablen Augenschäden führen! - Page 5 Beispielspektren, aufgenommen mit dem DADOS und einem Gitter mit 200 Linien/mm Beispielspektren, aufgenommen mit dem DADOS und einem Gitter mit 900 Linien/mm HeAr Kalibrierungslampe HeAr Kalibrierungslampe Neonlampe Neonlampe Kontinuierliches Spektrum 1 . und 2 . Ordnung Fluoreszenzspektrum Sonnenspektrum Kontinuierliches Spektrum 1 . und 2 . Ordnung...
-
Page 6: Vorbereiten Des Dados Für Astronomische Beobachtungen
Damit Sie optimale Ergebnisse erzielen, sollte der Spektrograph korrekt aufgebaut und an einer passenden Kamera betrieben werden. Astronomische CCD-Kameras Das optische Design des DADOS ist darauf ausgelegt, Sensoren mit einer Größe von 13,8 × 9,2 mm und 9 µm Pixelgröße auszuleuchten. Detektoren mit größeren Chips als Verschiedene Leuchtstoffröhren 13,8 ×... -
Page 7: Digitale Spiegelreflexkameras
Digitale Spiegelreflexkameras Fokussieren mit der Kamera Bitte beachten Sie, dass der DADOS für eine Sensorgröße von 13,8 × 9,2 mm und 9 Um eine Kamera (egal ob DSLR oder astronomische µm Pixelgröße ausgelegt ist. Die meisten Kameras haben einen größeren Sensor und Kamera) zu fokussieren, lösen Sie wie schon be-... -
Page 8: Verwenden Des Nachführobjektivs
1¼"-Steckhülse der Kamera und stecken Sie die Okularaufnahme und ziehen die Klemmschrauben sie samt Nachführobjektiv vorsichtig in die 1¼"-Okularaufnahme des DADOS. Nehmen wieder an. So ist der Schärfepunkt für Nachführokular Sie die Kamera in Betrieb und stellen Sie scharf, indem Sie die Kamera vor- oder zu- und -objektiv fest eingestellt, auch wenn Sie beide rückschieben. -
Page 9: Zoomen Auf Den Spalt
Verwenden Sie die Spaltbeleuchtung , um bei Nacht Die Mikrometerschraube die Spalte zu beleuchten, damit Sie sie leichter finden. Sobald zum Einstellen der der Stern exakt auf dem Spalt ist, verschwindet er aus dem Spaltbeleuchtung Bedienungsanleitung: DADOS Spaltspektrograph © 2024 Baader Planetarium GmbH... -
Page 10: Einsatz Des Spektrografen Am Teleskop
Gewindering auf einen Streifen doppelseitiges Klebeband, der auf einer ebenen Fläche Sie können die Ausrichtung des Spalts auf die Rektaszensionsachse des Teleskops klebt. Drehen Sie dann das Gehäuse des DADOS, um den am Tisch festgeklebten überprüfen, indem Sie das Teleskop in der R.A.-Achse bewegen. Der Stern sollte sich Ring abzuschrauben. -
Page 11: Austausch Des Gitters
Entfernen Sie dann die Rückstellfeder samt Konter- mutter mit dem 1,5 mm Sechskantschlüssel. Entfernen Sie die vier Gehäuseschrauben mit dem 1,5 mm Sechskantschlüssel. Das Reflexionsgitter mit 1200 Linien/mm # 458559 in seiner Aufbewahrungsbox Bedienungsanleitung: DADOS Spaltspektrograph © 2024 Baader Planetarium GmbH... - Page 12 Nehmen Sie das neue Gitter aus dem Behälter und bündig ist. Schrauben Sie dann die Rückstellfeder verstauen Sie das 200L-Gitter darin. bis zum Anschlag in den DADOS und ziehen Sie die Wenn Sie ein Gitter ablegen, dann mit dem Gitter Kontermutter wieder mit dem Werkzeug an.
-
Page 13: Anhang A: Batteriewechsel
Dispersion – Spreizung auf der Achse bei 550 nm • Gitter mit 200 Linien/mm 39,7 nm/mm Wenn Sie den DADOS nach Gebrauch immer mit den im Lieferumfang enthaltenen • Gitter mit 900 Linien/mm (optional) 10,6 nm/mm Staubkappen verschließen, sollte keine Reinigung nötig sein. -
Page 14: Anhang D: Optionales Ausrichten Des Kameragehäuses
Kameragehäuses T-2-Adapter für viele Spiegelreflexkameras, z . B .: # 2408300 Nikon Die Komponenten im Inneren des DADOS sind aufeinander justiert. Es kann jedoch Canon EF # 2408319 vorkommen, dass die Spektren nicht exakt parallel zu den Gehäusekanten verlaufen. Eine vollständige Liste finden Sie auf Das beeinflusst die Funktion nicht! www .baader-planetarium .com... -
Page 15: Anhang E: Bibliographie
Seiten: 534 Jack B. Zirker ISBN: 1009078011 Christopher R. Kitchin Journey from the center Optical astronomical of the sun spectroscopy Jahr: 2002 Jahr: 1995 Seiten: 302 Seiten: 272 ISBN: 0691057818 ISBN: 0750303468 Bedienungsanleitung: DADOS Spaltspektrograph © 2024 Baader Planetarium GmbH... - Page 16 Bradley W. Carroll, Dale Mikrometerposition Mittlere Wellenlänge pher J. Corbally A. Ostlie Stellar Spectral An Introduction to Mo- Classification dern Astrophysics Jahr: 2009 Jahr: 2017 Seiten: 612 Seiten: 1359 ISBN: 0691125112 ISBN: 1108422160 Bedienungsanleitung: DADOS Spaltspektrograph © 2024 Baader Planetarium GmbH...
- Page 17 .com © 2024 Baader Planetarium GmbH. Alle Rechte vorbehalten. Produkte oder Anleitung können sich ohne Mitteilung oder Verpflichtung ändern. Bilder und Illustrationen können vom tatsächlichen Produkt abweichen. Irrtum vorbe- halten. Die Vervielfältigung dieser Anleitung – auch auszugsweise – ist nicht ohne die schriftliche Genehmigung der Baader Planetarium GmbH gestattet.
- Page 18 Manual and Application Tipps Thank you for your purchase of the Baader DADOS spectrograph. This classical slit spec- tograph is perfect for visual and photographic use with or without a telescope. It is desig- ned for fast and efficient observations in school and amateur astronomy.
-
Page 19: Quick Start
Possible Adaptions of the DADOS........ -
Page 20: Dados Slit Spectrograph
As you unpack the spectrograph, check the list below and make sure that all items Thank you for purchasing this Baader Planetarium product. To get the most out of your shown above are included. If anything is missing contact your original retailer. -
Page 21: Quick Setup
DADOS lets you observe and analyze a large variety of light sources. Specifically, you For fine focusing, you can unlock the screw and rotate the eyepiece holder, until can quickly set up the instrument to observe: you can see a perfectly sharp image. - Page 22 Examples of spectra taken with DADOS and a 200 lines/mm grating: Examples of spectra taken with DADOS and a 900 lines/mm grating: HeAr calibration lamp HeAr calibration lamp Neon Neon Continuous spectrum of 1 . and 2 . order Fluorescent Solar spectrum Continuous spectrum of 1 .
-
Page 23: Configuring Dados For Astronomical Observation
The spectrograph should be set up correctly to ensure proper function. Astronomical CCD cameras The DADOS optical design is optimized for camera sensors with a dimension of 13,8 × 9,2 mm and a pixel size of 9 µm. Detectors having larger chip size than 13,8 ×... -
Page 24: Digital Slr Cameras
Use it for longer exposures, if possible. A Micro Fourthirds camera at the DADOS. The display shows the first order spectrum and a part of the second order spectrum. Manual: DADOS Slit-Spectrograph © 2024 Baader Planetarium GmbH... -
Page 25: Using The Slit-Viewer
1¼" nose piece of your camera and insert the camera have to refocus when you insert them again into the with the slit viewer carefully into the 1¼" eyepiece holder of the DADOS. Activate the eyepiece holder. camera and focus it by moving the camera inside or outside. Then secure the camera with the locking screw of the eyepiece holder. -
Page 26: Zooming The Slit View In And Out
Remem- The micrometer for adjusting ber to switch off the slit illumination again before you look at the slit illumination. the spectrum! Manual: DADOS Slit-Spectrograph © 2024 Baader Planetarium GmbH... -
Page 27: Operating The Spectrograph At The Telescope
Out of the box, the DADOS is equipped with a 2" nose piece which fits to every stan- Please note: If you are using the DADOS on a lens telescope without a star diagonal, dard 2"... -
Page 28: Replacing The Grating
1.5 mm Allen wrench. Use the 1.5 mm Allen wrench to remove the four hex- head screws. The Baader Blaze Reflection Grating 1200 L/mm # 2458559 in its box Manual: DADOS Slit-Spectrograph © 2024 Baader Planetarium GmbH... - Page 29 Take the new grating from its box and put the old one of the screw. Then screw it into the DADOS as far into the box. as possible and lock the counter nut again with the If you place the grating on a table, make sure that small tool.
-
Page 30: Appendix A: Battery Replacement
Then turn the back of the illuminator clockwise till it is completely closed. Please note: Since the first production run of the DADOS, several slightly different illumination units were used. If you have got an older DADOS, the unit may be opened Environmental in a slightly different way. -
Page 31: Appendix D: Optional Alignment Of A Camera Body
Optional Alignment of a camera body T-2 Adapters for many SLR camera models, for example: The parts inside of the DADOS are perfectly aligned to each other. It may be the case Nikon # 2408300 that the spectra are not perfectly aligned to the edges of the DADOS, but this doesn't... -
Page 32: Anhang E: Bibliography
Pages: 534 Jack B. Zirker ISBN: 1009078011 Christopher R. Kitchin Journey from the center Optical astronomical of the sun spectroscopy Year: 2002 Year: 1995 Pages: 302 Pages: 272 ISBN: 0691057818 ISBN: 0750303468 Manual: DADOS Slit-Spectrograph © 2024 Baader Planetarium GmbH... - Page 33 Richard O. Gray, Christo- Bradley W. Carroll, Dale pher J. Corbally A. Ostlie Stellar Spectral An Introduction to Mo- Classification dern Astrophysics Year: 2009 Year: 2017 Pages: 612 Pages: 1359 ISBN: 0691125112 ISBN: 1108422160 Manual: DADOS Slit-Spectrograph © 2024 Baader Planetarium GmbH...
- Page 34 .com © Baader Planetarium GmbH. All Rights reserved. Products or instructions may change without notice or obligation. Images and illustrations may differ from the original products. We reserve the right of errors. Reproduction of this instruction manual, complete or in parts, only with written permission by BAADER PLANETARIUM Zur Sternwarte 4 •...
