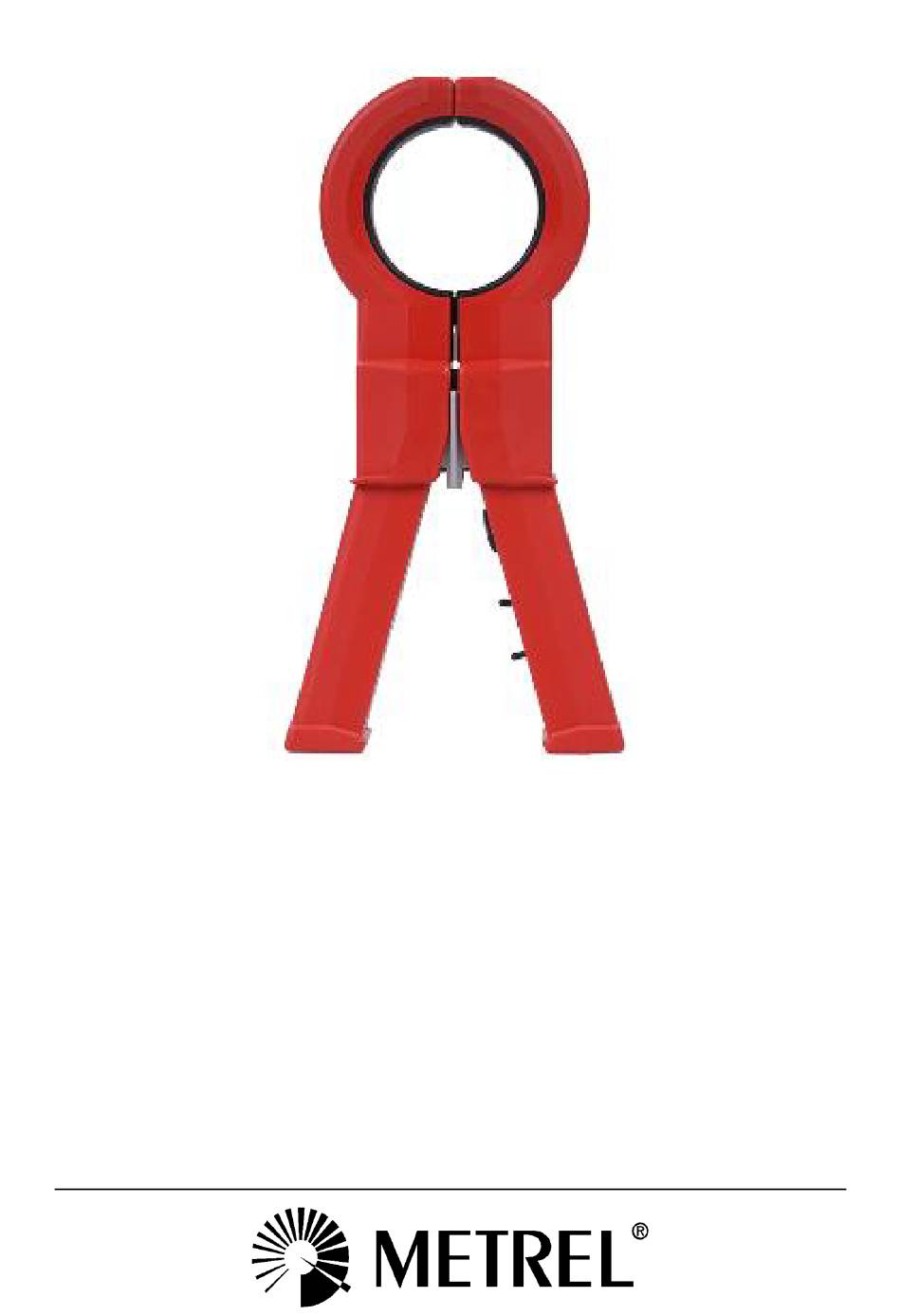

- Page 1 DC/AC Current clamp 100A/1000A A 1717 Instruction manual Bedienungsanleitung Version 1.1.2, Code no. 20 753 060...
- Page 2 © 2020 METREL Mark on your equipment certifies that it meets requirements of all subjected EU regulations. No part of this publication may be reproduced or utilized in any form or by any means without permission in writing from METREL.
-
Page 3: Table Of Contents
A 1717 DC/AC Current clamp SYMBOLS AND WARNINGS .................. 4 DESCRIPTION OF CURRENT CLAMP ..............5 OPERATION INSTRUCTIONS ................6 MAINTENANCE ....................... 7 ........................7 NSPECTION ........................7 LEANING ..................... 7 ERVICE AND ALIBRATION TECHNICAL SPECIFICATIONS ................8 SYMBOLE UND WARNUNGEN ................9 BESCHREIBUNG DER STROMZANGE ............... -
Page 4: Symbols And Warnings
A 1717 DC/AC Current clamp 1 Symbols and Warnings To ensure a high level of operator's safety during using of A 1717 DC/AC current clamps the following warnings has to be considered: De-energize the installation on which the current is measured or adopt safe operating procedures when working on hazardous live installations, during application and removal of A 1717 current clamps. -
Page 5: Description Of Current Clamp
DC/AC Current clamp 2 Description of current clamp A 1717 clamp AC/DC current sensor is used for measurement of AC/DC current using Hall effect technology. It is portable, large clamp design, no need to disconnect the measured circuits, non-contact, safe and fast. It can be connected with phase detection analyser, industrial control equipment, data recorder, oscilloscope, harmonic analyser, electric power quality analyser, high precision digital multi-meter, etc. -
Page 6: Operation Instructions
V is in proportion to current I. A 1717 current clamp has two measuring ranges 100A/1A and 1000A/1V and the output voltage of sensor is: 10 mV/1A or 100mV/1A, it means that when the input current is 1A,... -
Page 7: Maintenance
Service and Calibration It is essential that your clamp is regularly calibrated in order to guarantee the technical specification listed in this Instruction manual. We recommend 2-year calibration interval. Metrel encloses an original calibration certificate with every new instrument and current clamp. -
Page 8: Technical Specifications
A 1717 DC/AC Current clamp 5 Technical Specifications Nominal input current I 100 A 1000 A Range selection Switch inside the handle Maximum input 150 A 1500 A current (peak) Maximum overload 4 x I without damage (without damage) Measuring range... -
Page 9: Symbole Und Warnungen
A 1717 DC/AC Current clamp 6 Symbole und Warnungen Um die Sicherheit des Benutzers bei der Verwendung der A 1717-DC/AC-Stromzangen zu gewährleisten, sind folgende Warnhinweise zu beachten: Schalten Sie die Anlage, an der der Strom gemessen werden soll, stromlos, oder wenden Sie beim Anbringen und Entfernen der Stromzangen A 1717 sichere Betriebsverfahren an, wenn Sie an gefährlichen, unter Spannung stehenden Anlagen... -
Page 10: Beschreibung Der Stromzange
DC/AC Current clamp 7 Beschreibung der Stromzange Mit dem AC/DC-Stromfühler der Zange A 1717 wird AC/DC-Strom unter Verwendung der Hall- Effekt-Technologie gemessen. Es handelt sich um eine tragbare, kontaktlose, sicher und schnelle große Zange, die kein Trennen der gemessenen Stromkreise erfordert. Sie kann an ein Phasenbestimmungsgerät, industrielle Steuerungen, einen Datenschreiber, ein Oszilloskop,... -
Page 11: Bedienungsanleitung
Strom Ⅰ. Die Hallspannung V aus, Zudem misst es die Hallspannung V verhält sich proportional zum Strom I. Die Stromzange A 1717 verfügt über Hallspannung V die zwei Messbereiche 100 A/1 A und 1.000 A/1 V, und die Ausgangsspannung des Fühlers beträgt: 10 mV/1 A oder 100 mV/1 A. -
Page 12: Wartung
Die Zange muss regelmäßig kalibriert werden, um die in diesem Handbuch aufgeführten technischen Daten gewährleisten zu können. Wir empfehlen ein Kalibrierintervall von zwei Jahren. Metrel legt jedem neuen Instrument sowie jeder Stromzange ein Original- Kalibrierzertifikat bei. Wenden Sie sich an Ihren Händler, um weitere Informationen zur Reparatur oder Kalibrierung in oder außerhalb der Garantielaufzeit zu erhalten. -
Page 13: Technische Daten
A 1717 DC/AC Current clamp 10 Technische Daten Nenneingangsstrom I 100 A 1000 A Messbereichsauswahl Schalter im Griff Maximaler 150 A 1500 A Eingangsstrom (Spitze) Maximale Überlastung ohne Beschädigung 4 x I (ohne Beschädigung) Messbereich 3 A bis 100 A 30 A bis 1.000 A...
