Summary of Contents for Ratio r-L240

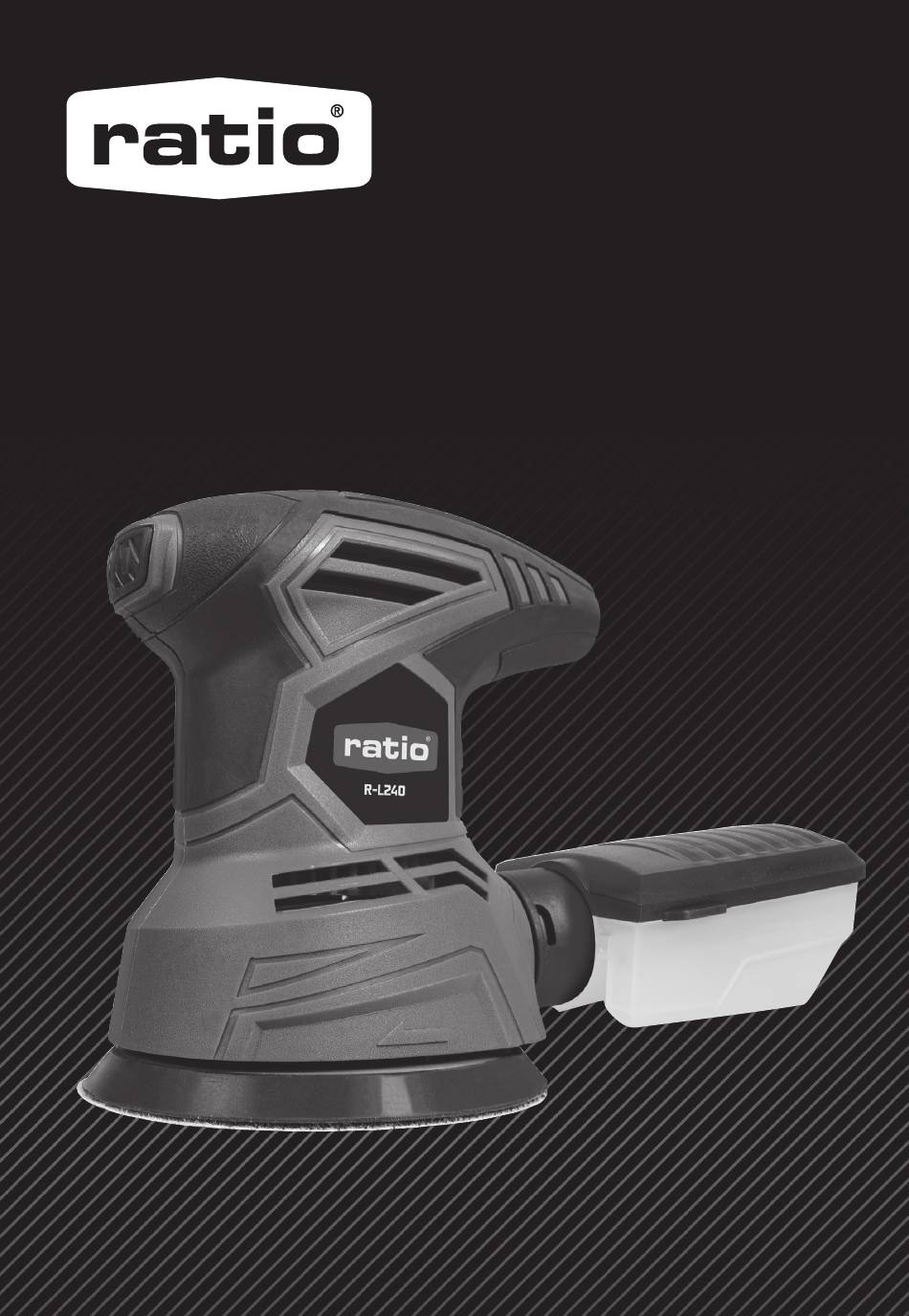

- Page 1 7994 X 48 8 240 W MANUAL DE INSTRUCCIONES Lijadora excéntrica R-L240...
- Page 2 Instrucciones en Español Instruções no Portugués Instructions in English...
-
Page 3: Lista De Componentes
LISTA DE COMPONENTES 1 Selector de velocidad 2 Botón “0” 3 Botón “I” 4 Almohadilla de lijado 5 Adaptador 6 Caja para polvo 7 Pestillo 8 Tapa 9 Cable de alimentación... -
Page 4: Datos Técnicos
DATOS TÉCNICOS Tipo R-L240 (R-L-denominación de maquinaria, se corresponde con lijadora giratoria) Tensión nominal 230-240 V~50 Hz Potencia 240 W Dimensión de base 6000-12000 /min Diámetro orbital 2.0mm Placa base ø125mm Tipo de protección Peso de la máquina 1.8 kg INFORMACIÓN SOBRE RUIDO/VIBRACIÓN... -
Page 5: Seguridad En La Zona De Trabajo
Ayuda a reducir al mínimo el riesgo de exposición a vibraciones y ruido. Hay que utilizar en todo momento cinceles, brocas y cuchillas afiladas. Hay que realizar el mantenimiento de esta herramienta de acuerdo con estas instrucciones y mantenerla bien lubricada (si procede). Si se va a utilizar habitualmente la herramienta, se recomienda invertir en accesorios para evitar las vibraciones y el ruido. -
Page 6: Seguridad Personal
descarga eléctrica. e) Cuando utilice una herramienta eléctrica al aire libre, utilice un cable alargador adecuado para uso en exteriores. El uso de un cable adecuado para su uso en exteriores reduce el riesgo de que se produzcan descargas eléctricas. Si no puede evitar utilizar una herramienta eléctrica en un lugar húmedo, utilice un suministro por un dispositivo de corriente residual (RCD). - Page 7 afectar al funcionamiento de la herramienta eléctrica. Si está dañada, repare la herramienta eléctrica antes de utilizarla. Muchos accidentes vienen provocados por herramientas eléctricas con un mantenimiento deficiente. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con un mantenimiento correcto con bordes afilados tienen menos probabilidades de atascarse y son más fáciles de controlar.
-
Page 8: Instrucciones De Funcionamiento
INSTRUCCIONES DE Vaciado de la caja para polvo 6: Gire la caja para polvo 15° hacia la izquierda y sáquela de FUNCIONAMIENTO la herramienta. NOTA: Antes de utilizar la herramienta, lea atentamente el libro de instrucciones. USO PREVISTO Esta herramienta está pensada para el lijado en seco de madera, plástico, metal y superficies revestidas. - Page 9 3. PAPEL DE LIJA FUNCIONAMIENTO TAMAÑO DE GRANO Retire cualquier resto de polvo o suciedad de Retirada 40 - 60 la almohadilla de lijado 4. Preparación 80 - 120 Acabado 180 - 240 4. AJUSTE DE VELOCIDAD Utilice el selector de velocidad 1 para ajustar la velocidad de funcionamiento.
-
Page 10: Mantenimiento
CONSEJOS DE USO RESOLUCIÓN DE PARA SU LIJADORA PROBLEMAS 1. La lijadora es de utilidad para trabajar con 1. Si la lijadora no funciona, compruebe la fuente superficies de madera, metal o con pintura. de alimentación. Alisará las superficies antes de pintar, incluso 2. -
Page 11: Declaración De Conformidad
Polígono Industrial La Veredilla III, Avenida Valverde, 7 45200 Illescas-Toledo (España) Declaramos que el producto Descripción Lijadora giratoria Tipo designación R-L240 (R-L-denominación de maquinaria, se corresponde con lijadora giratoria) Función Eliminación del material de la superficie con un medio abrasivo... - Page 13 Puesto No. Número de pieza Cant. 7994x488-PES240G-1 7994x488-PES240G-2 7994x488-PES240G-3 7994x488-PES240G-4 7994x488-PES240G-5 7994x488-PES240G-6 7994x488-PES240G-7 7994x488-PES240G-8 7994x488-PES240G-9 7994x488-PES240G-10 7994x488-PES240G-11 7994x488-PES240G-12 7994x488-PES240G-13 7994x488-PES240G-14 7994x488-PES240G-16 7994x488-PES240G-17 7994x488-PES240G-18 7994x488-PES240G-19 7994x488-PES240G-20 7994x488-PES240G-21 7994x488-PES240G-22 7994x488-PES240G-23 7994x488-PES240G-24 7994x488-PES240G-25 7994x488-PES240G-26 7994x488-PES240G-27 7994x488-PES240G-28...
- Page 14 LISTA DE COMPONENTES 1 Indicador de velocidade 2 Botão “0” 3 Botão “I” 4 Bloco de lixa 5 Adaptador 6 Caixa do pó 7 Engate 8 Tampa 9 Cabo de alimentação...
-
Page 15: Dados Técnicos
DADOS TÉCNICOS Tipo R-L240 (designação R-L da máquina, representativa da lixadora rotativa) Voltagem nominal 230-240 V~50 Hz Entrada de potência 240 W Dimensão da base 6000-12000 /min Diâmetro orbital 2.0mm Placa da base ø125mm Classe de proteção Peso da máquina 1.8 kg... -
Page 16: Segurança Elétrica
Ajudar a minimizar o risco de exposição a vibrações e ruído. Utilize sempre buris, brocas e lâminas afiadas. Efetue a manutenção desta ferramenta de acordo com estas instruções e mantenha-a bem lubrificada (se necessário). Se a ferramenta for utilizada regularmente, invista em acessórios antivibração e anti-ruído. Planeie o seu horário de trabalho de modo a distribuir a utilização de ferramentas de alta vibração por vários dias. -
Page 17: Segurança Pessoal
e) Quando utilizar uma ferramenta elétrica no exterior, utilize um cabo de extensão adequado para utilização no exterior. A utilização de um cabo adequado para o exterior reduz o risco de choque elétrico. Se for inevitável a utilização de uma ferramenta elétrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual. - Page 18 adequada e arestas de corte afiadas têm menos probabilidades de aderência e são mais fáceis de controlar. g) Utilize a ferramenta elétrica, os acessórios e as brocas, etc., de acordo com estas instruções, tendo em conta as condições de trabalho e o trabalho a efetuar. A utilização da ferramenta elétrica para outros fins que não os previstos pode resultar numa situação perigosa.
-
Page 19: Instruções De Funcionamento
INSTRUÇÕES DE Esvaziamento da caixa do pó 6: Rode a caixa do pó 15° no sentido contrário ao dos FUNCIONAMENTO ponteiros do relógio e retire-a da ferramenta. NOTA: Antes de utilizar a ferramenta, leia atentamente o manual de instruções. UTILIZAÇÃO PREVISTA Esta ferramenta destina-se à... - Page 20 3. PAPEL DE LIXA OPERAÇÃO TAMANHO DO Remova qualquer pó ou resíduos do bloco GRÃO de lixa 4. Remoção 40 - 60 Preparação 80 - 120 Acabamento 180 - 240 4. DEFINIÇÃO DA VELOCIDADE Utilize o indicador de velocidade 1 para definir a velocidade de operação.
-
Page 21: Proteção Ambiental
SUGESTÕES DE RESOLUÇÃO DE TRABALHO PARA A PROBLEMAS LIXADORA 1. Se a lixadora não funcionar, verifique a potência na ficha da tomada principal 1. A lixadora é útil para trabalhar em madeira, 2. Se a lixadora não fizer a abrasão da metal, superfície pintada, Suavizará... -
Page 22: Declaração De Conformidade
Polígono Industrial La Veredilla III, Avenida Valverde, 7 45200 Illescas-Toledo (Espanha) declaramos que o produto, Descrição Lixadora rotativa Designação do tipo R-L240 (designação R-L da máquina, representativa da lixadora rotativa) Função Remoção do material de superfície com um meio abrasivo Está... - Page 24 Posição nº. Número da peça Quantidade. 7994x488-PES240G-1 7994x488-PES240G-2 7994x488-PES240G-3 7994x488-PES240G-4 7994x488-PES240G-5 7994x488-PES240G-6 7994x488-PES240G-7 7994x488-PES240G-8 7994x488-PES240G-9 7994x488-PES240G-10 7994x488-PES240G-11 7994x488-PES240G-12 7994x488-PES240G-13 7994x488-PES240G-14 7994x488-PES240G-16 7994x488-PES240G-17 7994x488-PES240G-18 7994x488-PES240G-19 7994x488-PES240G-20 7994x488-PES240G-21 7994x488-PES240G-22 7994x488-PES240G-23 7994x488-PES240G-24 7994x488-PES240G-25 7994x488-PES240G-26 7994x488-PES240G-27 7994x488-PES240G-28...
-
Page 25: Component List
COMPONENT LIST 1 Speed dial 2 “0” button 3 “I” button 4 Sanding pad 5 Adapter 6 Dust box 7 Latch 8 Cover 9 Power cord... -
Page 26: Technical Data
TECHNICAL DATA Type R-L240 (R-L-designation of machinery, representative of Rotary sander) Rated voltage 230-240 V~50 Hz Power input 240 W Dimension of base 6000-12000 /min Orbital dia. 2.0mm Base plate ø125mm Protection class Machine weight 1.8 kg NOISE / VIBRATION INFORMATION... -
Page 27: Work Area Safety
Helping to minimise your vibration and noise exposure risk. Always use sharp chisels, drills and blades. Maintain this tool in accordance with these instructions and keep well lubricated (where appropriate). If the tool is to be used regularly then invest in anti vibration and noise accessories. Plan your work schedule to spread any high vibration tool use across a number of days. - Page 28 Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury. b) Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
- Page 29 SYMBOLS To reduce the risk of injury, user must read instruction manual Wear ear protection Wear eye protection Wear dust mask Warning Double insulation Waste electrical products must not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice.
-
Page 30: Intended Use
OPERATING Emtying the dust box 6: Turn the dust box 15° anti-clockwise and withdraw it INSTRUCTIONS from the tool. NOTE: Before using the tool, read the instruction book carefully. INTENDED USE The tool is intended for dry sanding of wood, plastic, metal and coated surfaces. - Page 31 4. SPEED SETTING Use speed dial 1 to set the operation speed. Caution! Make sure not to cover the ventilation slots during operation. The operation speed can be set in 6 steps from: 1 = 6000/min - MAX = 12000/min Caution! Never use the tool without the dust box or a vacuum cleaner attached.
-
Page 32: Maintenance
WORKING HINTS FOR checking the sanding paper. If the sanding paper have been YOUR SANDER worn, replace the new paper and try again. The paper must be kept in a dry place, if it is allowed 1. Your sander is useful for working on wood, to become damp, the abrasive particles will lose metal, painted surface. -
Page 33: Declaration Of Conformity
Polígono Industrial La Veredilla III, Avenida Valverde, 7 45200 Illescas-Toledo (Spain) Declare that the product Description Rotary sander Type designation R-L240 (R-L-designation of machinery, representative of rotary sander ) Function Remove surface material using an abrasive medium Complies with the following Directives, 2006/42/EC, 2014/30/EU, 2011/65/EU &... - Page 35 Position No. Part Number Qty. 7994x488-PES240G-1 7994x488-PES240G-2 7994x488-PES240G-3 7994x488-PES240G-4 7994x488-PES240G-5 7994x488-PES240G-6 7994x488-PES240G-7 7994x488-PES240G-8 7994x488-PES240G-9 7994x488-PES240G-10 7994x488-PES240G-11 7994x488-PES240G-12 7994x488-PES240G-13 7994x488-PES240G-14 7994x488-PES240G-16 7994x488-PES240G-17 7994x488-PES240G-18 7994x488-PES240G-19 7994x488-PES240G-20 7994x488-PES240G-21 7994x488-PES240G-22 7994x488-PES240G-23 7994x488-PES240G-24 7994x488-PES240G-25 7994x488-PES240G-26 7994x488-PES240G-27 7994x488-PES240G-28...
