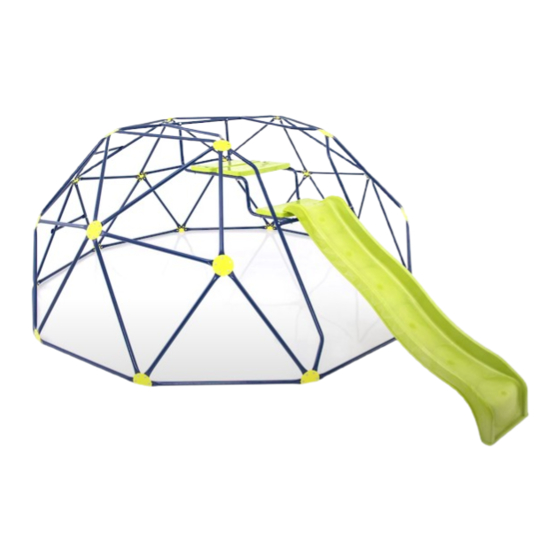

Climbing Dome with Slide
Dôme d'Escalade avec Toboggan
NP11620
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
USA office: Fontana
AUS office: Truganina
FRA office: Saint Vigor d'Ymonville
GBR office: FDS Corporation Limited,Unit 4, Blackacre Road, Great Blakenham,Ipswich, Ip6 0FL,United Kingdom

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the NP11620 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Costway NP11620

Summary of Contents for Costway NP11620

  • Page 1 Climbing Dome with Slide Dôme d'Escalade avec Toboggan NP11620 THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. USA office: Fontana AUS office: Truganina FRA office: Saint Vigor d'Ymonville GBR office: FDS Corporation Limited,Unit 4, Blackacre Road, Great Blakenham,Ipswich, Ip6 0FL,United Kingdom...

  • Page 2: Before You Start

    Before You Start Avant de Commencer Please read all instructions carefully and keep it for future reference. Veuillez lire attentivement toutes les instructions et les conserver pour la référence ultérieure. Warnings Avertissements Attention: For home use only. Attention : Pour l'usage domestique seulement. Attention: Children should use this product under the parental supervision.
  • Page 3 WARNING: ONLY FOR DOMESTIC OUTDOOR USE. AVERTISSEMENT: UNIQUEMENT POUR UN USAGE DOMESTIQUE EN PLEIN AIR. F1 x10 F2 x9 F3 x5 D8 x8+4 L8 x8+4 G8 x8+1 M6X60 M8X13 M6x20 Z26 x12+1 Z10 x118+2 Z14 x8+1 M6X25 G1 x12+1 M8 x122+2 M x 2 M8X35 Z35 x4...
  • Page 4 A9x1 S6 x4 A5 x2 K1013 x2 A10 x1 A1 x26 A2 x23 A11 x4 A3 x2 A4 x2 A12 x2 A5 x1 A6 x1 A13 x2 A7 x1 A8 x1 P1x3 P2x1...
  • Page 5 Please install Z10 here to avoid Entrapment of fingers. Veuillez installer le Z10 ici pour éviter de vous coincer les doigts. Connect five pcs A2 to F3 to form M1. Connect four pcs A2 to F3 to form M2. Repeat this step 3 times. Repeat this step 2 times.
  • Page 6 M8 x8 S6 x4 Connect four pcs A1 to F2 to form M3. Connect four pcs A11 and two pcs A12 to F2 to Repeat this step 3 times. form M4. Connectez quatre pièces A1 à F2 pour former M3. Connectez quatre pièces A11 et deux pièces A12 à...
  • Page 7 M8 x8 M3 x1 Assemble the part A1, A9 and module M3. Assemble the parts A1. Assemblez les pièces A1, A9 et le module M3. Assemblez les pièces A1.
  • Page 8 M3 x1 M4 x1 Assemble the part A1 and module M4. Assemble the part A1 and module M3. Assemblez la pièce A1 et le module M4. Assemblez la pièce A1 et le module M3.
  • Page 9 M8 x8 M3 x1 Assemble the part A1, A10 and module M3. Assemblez la partie A1, A10 et le module M3.
  • Page 10 M8 x6 D8 x2 L8 x2 G8 x2 Please install Z10 here to avoid Entrapment of fingers. Installez Z10 ici pour éviter de vous coincer les doigts. Assemble the part A5, A7 and A8. Assemble three modules M1. Assemblez les trois modules M1. Assemblez les pièces A5, A7 et A8.
  • Page 11 G1 x12 D8 x6 D6 x12 L8 x6 L6 x12 G8 x6 D8 L8 Assemble the slide P2 and module M4. Assemble the plastic platform plate P1 to form M5. Note: Tighten all screws after all assembly is complete. Assemblez la plaque de plate-forme en plastique P1 Assemblez la glissière P2 et le module M4.

  • Page 12: Assembly Advice

    2) As this product contains small parts that could be swallowed, please keep parts away from children under 36 months. ASSEMBLY INSTRUCTIONS 3) This product is only for private use at home and must never be used in parks and public gardens, in schools, camp sites, hotels, public leisure areas, etc.

  • Page 13: Practical Advice

    IMPORTANT ! 3) To check all nuts and bolts for tightness and tighten when required. Children should not jump hard on the slide. 4) To check all coverings for bolts and sharp edges and replace A maximum of one child no more than 50 kg (110 lbs) can stand when required.

  • Page 14: Instructions D'assemblage

    CONSEILS DE SÉCURITÉ 1. Ce produit ne doit pas être utilisé par des enfants de moins de INSTRUCTIONS D'ASSEMBLAGE 36 mois. Il convient uniquement aux enfants âgés de 3 à 12 ans et pesant au maximum 50 kg. Il doit être utilisé sous la À...

  • Page 15: Entretien

    ENTRETIEN 9) Poncez les zones rouillées et les éléments tubulaires, et repeignez-les avec une peinture sans plomb si nécessaire. 1) Toutes les pièces métalliques sont en acier galvanisé et recouvertes d'un revêtement en poudre pour les protéger de la rouille. CONSEILS PRATIQUES Toutefois, dans certaines régions proches de la mer, nous conseillons d'appliquer un traitement antirouille supplémentaire.
  • Page 16 IMPORTANT! Les enfants ne doivent pas sauter violemment sur le toboggan. Un maximum d'un enfant ne dépassant pas 50 kg(110 lbs) peut Return / Damage Claim Instructions se tenir sur la plate-forme. 4 enfants maximum de 50 kg(110 lbs) DO NOT discard the box / original packaging. peuvent se tenir sur des côtés différents.

This manual is also suitable for:
