5. Technical data
Operating voltage:
(with and without 5215 power module)
Operating current:

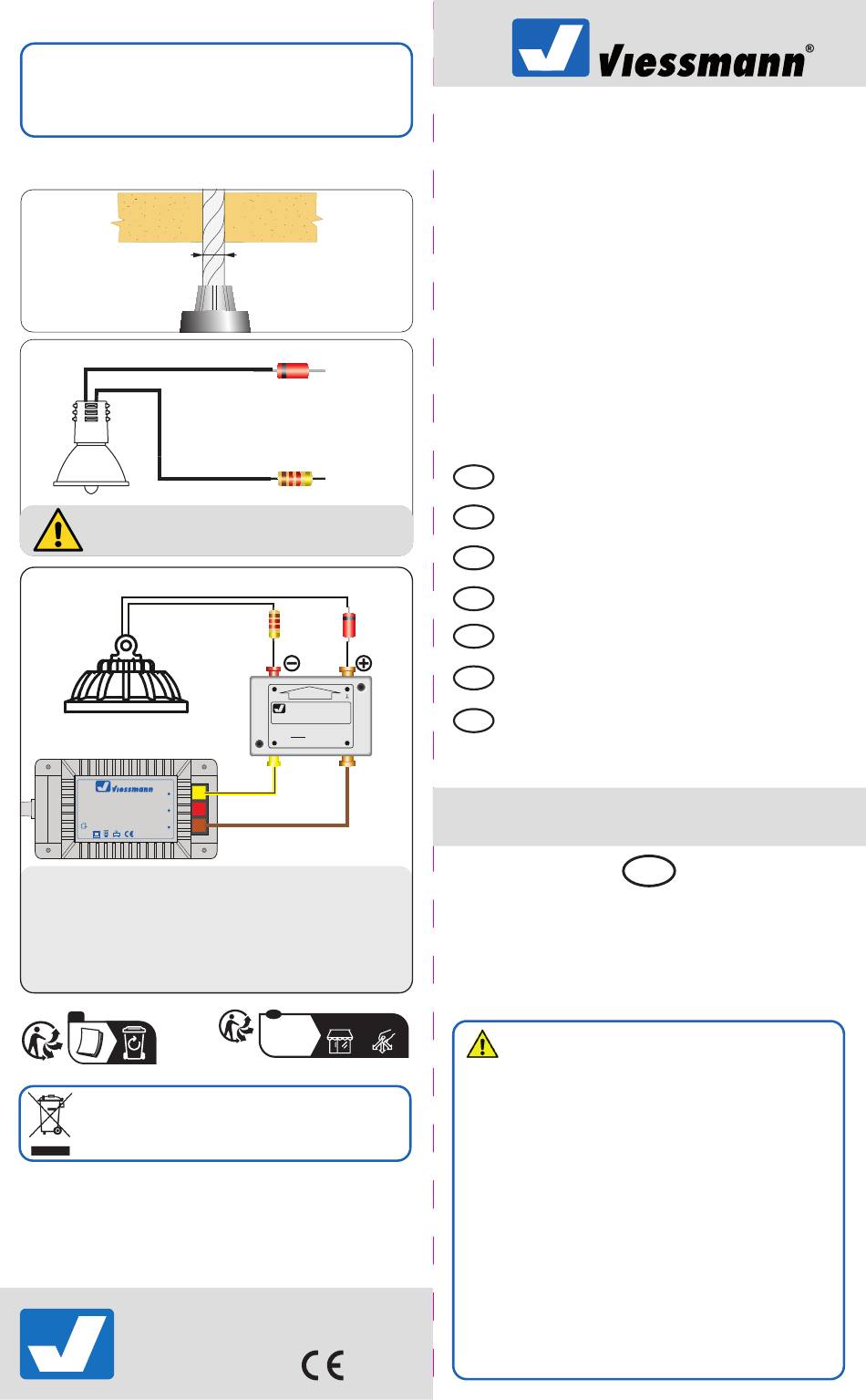

Abb. 1
Ø 2 mm
Abb. 2
z. B. /
e. g.
6089
Diode und Widerstand nicht abschneiden.
Never cut off diode and resistor.
Abb. 3
z. B. / e. g. 6088
z. B. / e. g. 5200
16 V
5200
Lichttransformator
10 V
Primär
Sekundär
230 V~
0-10-16 V~
Primär
230 V 50 - 60 Hz
Sekundär
52 VA
max. 3,25 A
IP 40
ta 25°C
0 V
Nur für trockene Räume
Gefertigt nach
VDE 0570
EN 61558
TIPP: Powermodul, Art. 5215
-
Verhindert Flackern bei Wechselstrom.
-
Annähernd doppelte Helligkeit gegenüber reinem
Wechselstrombetrieb.
TIP: Power module, item 5215
-
Offers flicker-free lighting when using AC power.
-
Nearly double brightness is possible.
FR
Entsorgen Sie dieses Produkt nicht über den (unsortierten)
Hausmüll, sondern führen Sie es der Wiederverwertung zu.
Do not dispose of this product through (unsorted) domestic
waste, supply it to recycling instead.
Änderungen vorbehalten. Keine Haftung für Druckfehler und Irrtümer.
Die aktuelle Version der Anleitung finden Sie auf der Viessmann Homepage
unter der Artikelnummer.
Subject to change without prior notice. No liability for mistakes and printing
errors.
You will find the latest version of the manual on the Viessmann website using
the item number.
Viessmann
Bahnhofstraße 2a
D - 35116 Hatzfeld-Reddighausen
info@viessmann-modell.com
+49 6452 9340-0
www.viessmann-modell.de
4
10 – 16 V AC ~
14 – 24 V DC =
13 – 24 V digital signal
ca. 10 mA
Diode/diode
schwarz
+
black
10 – 16 V AC ~
(mit und ohne 5215 Powermodul)
(with and without 5215 power module)
14 – 24 V DC =
13 – 24 V Digitalsignal
digital signal
Widerstand
schwarz
–
black
resistor
Widerstand
resistor
rt
bn
zu den Decodern
E
viessmann
5215
5215
Powermodul
Braune Massebuchsen
nicht koppeln !
ge
max. 24 V~
bn
gelb
yellow
16 V~
16 V~
braun / brown
FR
À DÉPOSER
EN MAGASIN
Ce modèle
se recycle
Points de collecte sur www.quefairedemesdechets.fr
Made in Europe
Modelltechnik GmbH
6086
H0 Hängende Industrieleuchte,
LED warmweiß
Fig. 1
H0 Hanging industrial lamp,
LED warm-white
6088
H0 Hängende Industrieleuchte
Fig. 2
modern, LED weiß
H0 Hanging industrial lamp
modern, LED white
Modellbauartikel, kein Spielzeug! Nicht geeignet für
DE
Kinder unter 14 Jahren! Anleitung aufbewahren!
Model building item, not a toy! Not suitable for children
EN
under the age of 14 years! Keep these instructions!
Ce n'est pas un jouet! Ne convient pas aux enfants de
FR
moins de 14 ans! Conservez cette notice d'instructions!
Fig. 3
Não é um brinquedo! Não aconselhável para menores
PT
de 14 anos! Conservar o manual de instruções!
Diode
diode
Modelbouwartikel, geen speelgoed! Niet geschikt voor
NL
kinderen onder 14 jaar! Gebruiksaanwijzing bewaren!
Articolo di modellismo, non è un giocattolo! Non adatto a
IT
bambini al di sotto dei 14 anni! Conservare istruzioni per l'uso!
Artículo para modelismo ¡No es un juguete! No reco-
ES
mendado para menores de 14 años! Conserva las inst-
rucciones de servicio!
1. Wichtige Hinweise
Bitte lesen Sie vor der ersten Anwendung des Produktes bzw.
dessen Einbau diese Bedienungsanleitung aufmerksam durch
und bewahren Sie diese auf. Sie ist Teil des Produktes.
1.1 Sicherheitshinweise
À DÉPOSER
EN DÉCHÈTERIE
Vorsicht:
OU
Verletzungsgefahr!
Aufgrund der detaillierten Abbildung des Originals bzw. der
vorgesehenen Verwendung kann das Produkt Spitzen, Kanten
und abbruchgefährdete Teile aufweisen. Für die Montage sind
Werkzeuge nötig.
Stromschlaggefahr!
Die Anschlussdrähte niemals in eine Steckdose einführen!
Verwendetes Versorgungsgerät (Transformator, Netzteil)
regelmäßig auf Schäden überprüfen. Bei Schäden am Ver-
sorgungsgerät dieses keinesfalls benutzen!
Alle Anschluss- und Montagearbeiten nur bei abgeschalteter
Betriebsspannung durchführen!
Ausschließlich nach VDE/EN gefertigte Modellbahntransfor-
89359
matoren verwenden!
Stand 02/sw
Stromquellen unbedingt so absichern, dass es bei einem
04/2024
Kurzschluss nicht zum Kabelbrand kommen kann.
Ho/Kf
Bedienungsanleitung
Operation Manual
DE
1
