HDSX TV SOUND OPTIMIZER Reference Manual page 4

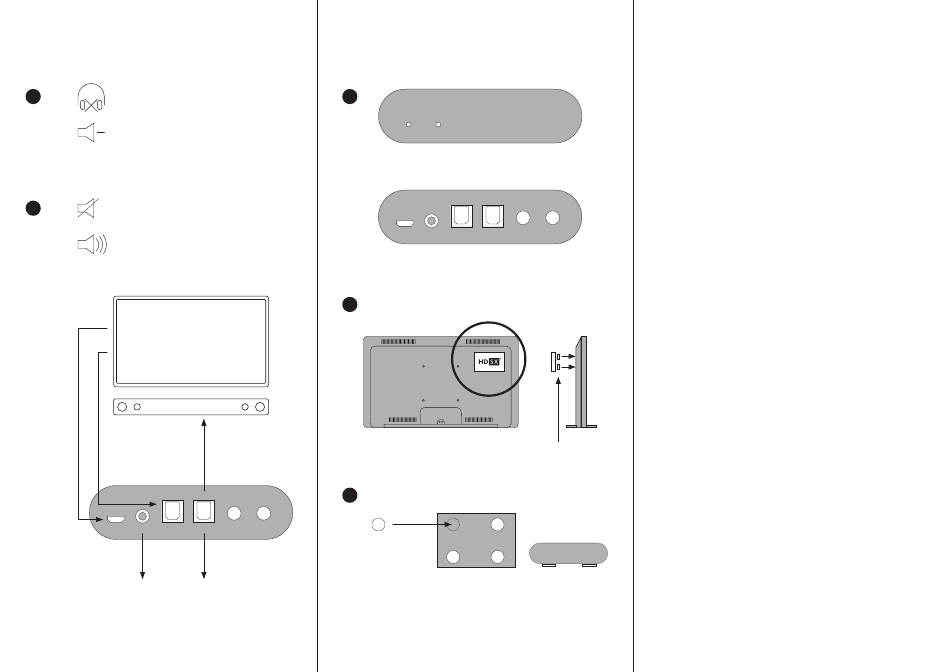

QUICKSTART
1 Nehmen Sie Ihre Kopfhörer ab
Drehen Sie die Lautstärke herunter
Bei Benutzung mit externem Soundsystem:
2
TV Lautsprecher aus
Bei Benutzung nur mit Kopfhörern:
TV Lautsprecher können wahlweise
angeschaltet bleiben
TV-Menu / Toneinstellungen:
Audio Out = PCM Stereo
STROM-
VERSORGUNG
durch USB
Buchse
TV-Gerät
TV Digital Toslink
Audio Out zu TOSLINK IN
ANALOG OUT zu
Soundsystem / Kopfhörer
Analog In
3
LED leuchtet
= HDSX aktiv
4A
TOSLINK OUT zu
Soundbar Toslink In
4B
Gummifüße*
TOSLINK OUT zu
Soundsystem / Kopfhörer
Toslink In
TOSLINK ANALOG
[7] [8]
LED leuchtet
= HDSX aktiv
POWER ANALOG TOSLINK TOSLINK ANALOG TOSLINK
OUT IN OUT
[1] [2] [3] [4] [5] [6]
HDSX HDSX
AN/AUS AN/AUS
Selbstklebende Klettbänder*
Unterseite
* im Lieferumfang enthalten
INBETRIEBNAHME
1. Schalten Sie Ihren Fernseher aus
2. Verbinden Sie mit dem mitgelieferten USB Kabel eine USB-
Buchse Ihres Fernsehers mit der USB POWER 5V Buchse [1]
3. Verbinden Sie mit dem mitgelieferten Toslink Kabel den
Toslink Audio Ausgang Ihres Fernsehers mit der TOSLINK IN
Buchse [3]
4. Verbinden Sie den Audio Eingang des Lautsprecher-/ Kopf-
hörersystems Ihrer Wahl mit den Audio Ausgängen TOSLINK
OUT [4] oder/und ANALOG OUT [2]
5. Sie können beispielsweise neben einer Soundbar über den
digitalen [4] - einen Kopfhörerverstärker über den analogen
Ausgang [2] betreiben, so dass per Lautsprecher und Kopf-
hörer parallel gehört werden kann
6. Befestigen Sie das Gerät mit den mitgelieferten selbstkleben-
den Klettbändern hinten an Ihrem TV-Gerät oder kleben Sie
die mitgelieferten Standfüße an die Unterseite des Geräts und
stellen Sie es neben Ihr Fernsehgerät
7. Schalten Sie Ihr TV-Gerät ein und stellen dessen interne Laut-
sprecher stumm (Mute), wenn Sie eine Soundbar oder andere
externe Lautsprecher benutzen. Bei Verwendung von Kopf-
hörern können Sie die internen TV-Lautprecher angeschaltet
lassen, um parallel über dessen Lautsprecher zu hören
8. Stellen Sie in den Toneinstellungen Ihres TV-Gerätes dessen
Audioformat auf PCM/Stereo
9. Stellen Sie die Lautstärke der an das Gerät angeschlossenen
Lautsprecher leise. Setzen Sie an das Gerät angeschlossene
Kopfhörer nicht auf, bevor Sie den HDSX TV SOUND OP-
TIMIZER über einen oder beide Schalter [5] und [6] aktiv
geschaltet haben. Leuchten die LED Lampen [7] und [8] auf
der Vorderseite blau, sind beide Signalwege parallel aktiv.
10. Da der HDSX TV SOUND OPTIMIZER zu leise Lautstärken
sofort erkennt und optimiert, kann es in Abhängigkeit zu dem
beim Aktivieren gehörten Audiomaterial zu starken
Lautstärkeanhebungen kommen.
11. Ist das Gerät aktiviert, stellen Sie einmal Ihre Wunschlautstär-
ke ein und genießen dann die neue Freiheit des Fernsehens.
12. Haben Sie sich für das HDSX TV SOUND OPTIMIZER Modell S
entschieden, erleben Sie großes Kino in Ihrem Kopfhörer dank
HDSX.headphone Surround Sound.
