BGS technic 3263 Instruction Manual

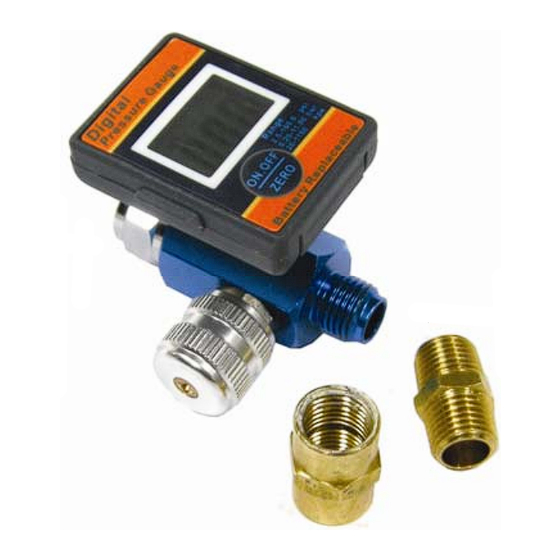

Digitaler Druckregulierer für Kompressoren
Druckluft
Ausgang
A. FUNKTION
1.) Funktionstaste:
a.) Kurzes Drücken: Gerät AN/AUS.
b.) Drei Sekunden gedrückt halten: Setzt das Gerät auf Null zurück (Nullkalibrierung). Das Display
zeigt dabei folgendes Zeichen an: " -.-.- " Danach wird das Zählwerk auf "0.0" zurückspringen.
Kalibrieren Sie das Ge rät nur, we nn es vom Kompressor getrennt ist. Drücken Sie zuvor
immer die "Ablasstaste" um etwaige Luftrückstände im Gerät auszuschließen.
2.) Der Druckregulierer kann auch während der Verwendung jederze it ausgesch altet werden um
Energie zu sparen. Drücken Sie hierzu lediglich kurz die AN/AUS Taste.
3.) Wenn das Gerät nich t manuell abgeschaltet wird, schaltet es sich automatisch nach 45 Sekunden
selbst ab.
B. SPEZIFIKATIONEN
1.) Maßeinheiten: Es kann nur jeweils eine Maßeinheit ab Werk voreingestellt werden (psi, bar, kpa).
2.) Messschritte:0,5 psi – 0,05 bar – 5 kpa.
3.) Grenzwerte der LCD-Anzeige: Arbeitstemperatur = -10 ~ 45°C; Lagertemperatur = -20~ 70°C.
4.) Funktionaler Arbeitsbereich: 2,5 bis 160 psig – Das Gerät zeigt den Wert NULL (0,0 psig) an,
wenn der tatsächliche Messwert unterhalb des Arbeitsbereichs von 2,0 psig liegt.
5.) Genauigkeit: Zwischen 2,5 und 90 psi +/- 1,0psi. Zwischen 91 und 160 psi +/- 2,0 psi.
6.) Lebensdauer der Lithium Batterie: CR2032 halten bis zu 5.333 Betriebszyklen
aus (AN/AUS-Zyklen mit automatischer Abschaltung nach 45 Sekunden). Der Stromverbrauch
einer zweijährigen Lagerzeit inklusive.
C. AUSTAUSCHEN DER BATTERIE
1.) Heben Sie den Schnappverschluss an und spreizen Sie das Ober- und das Unterteil des
Gehäuses auseinander. Öffnen Sie das Kunststoff-Klammergehäuse um auf die Elektronik und
den Batteriehalter zu blicken.
2.) Entnehmen Sie die verbrauchte Batterie vorsichtig aus ihrer Halterung und platzieren Sie die
frische Batterie an ihrer Stelle (Cr2032 Lithium Batterie). Achten Sie dabei besonders auf die
korrekte Ausrichtung der Polarität (+/-).
3.) Schließen Sie das Kunststoffgehäuse der Elektronik wieder und verschließen Sie den
Schnappverschluss.
SW-Stahl und Werkzeugvertriebs GmbH
L e v e k r u s r e t S a r s s e 6 5
D 4 - 2 8 9 7 R e m s c h e d i
Tel. +49 (0) 2191 / 46438-0
F ax +49 (0) 2191 / 46438-40
- E M a : l i n i o f @ s w s a t l h d . e
Art. 3263
Druckluft
Eingang
