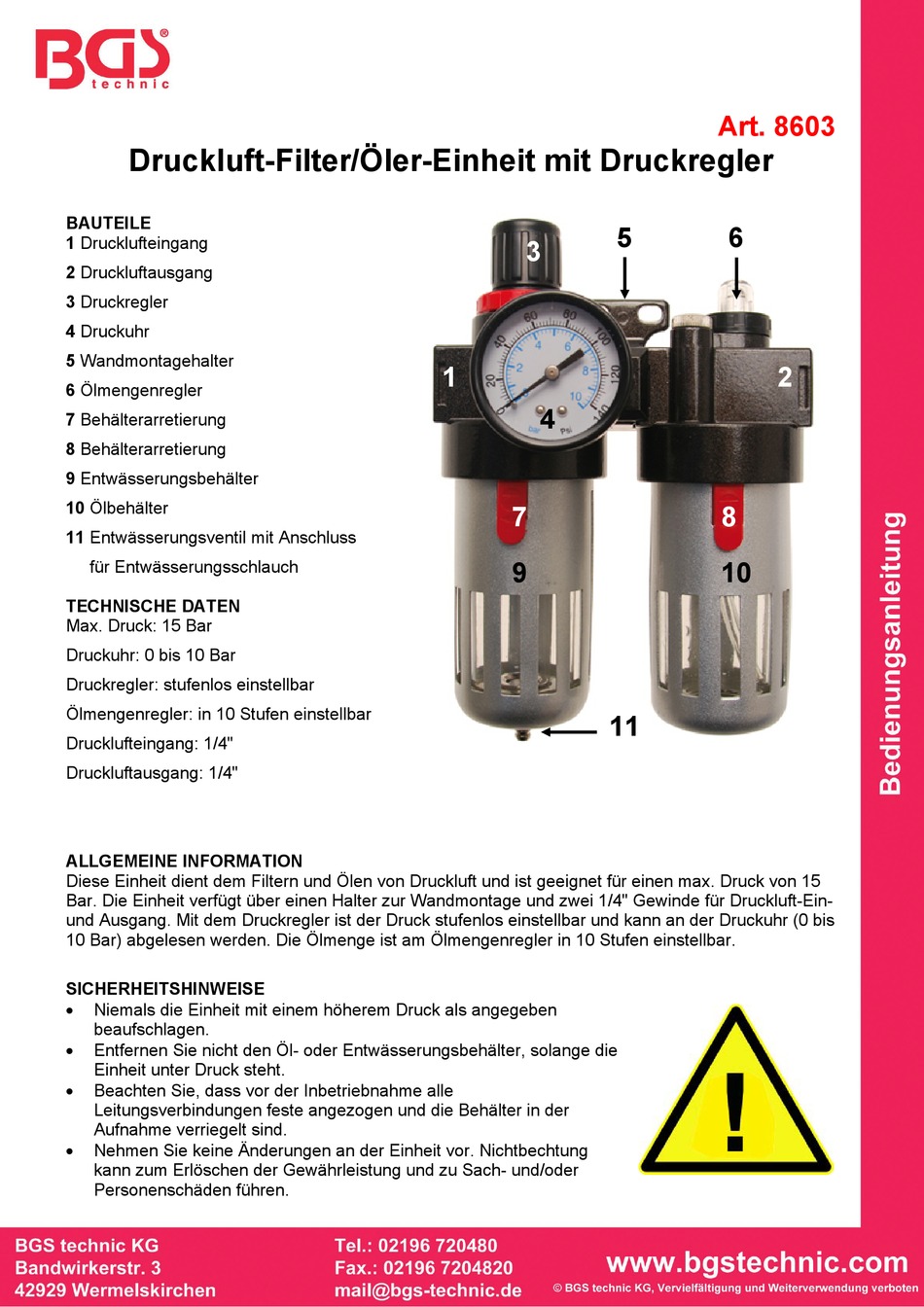

BGS technic 8603 Instruction Manual

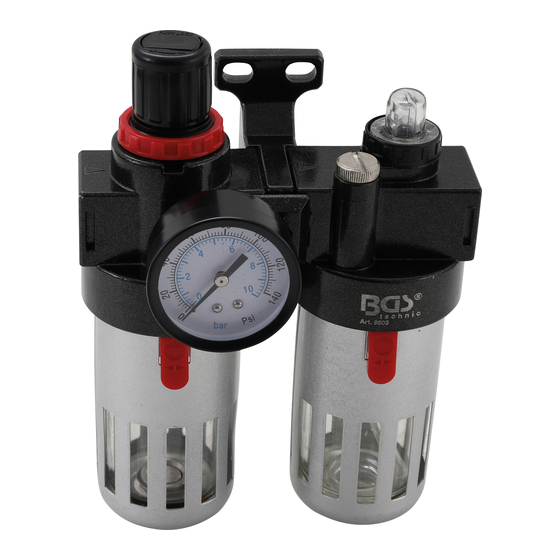

Druckluft-Filter/Öler-Einheit mit Druckregler
BAUTEILE
1 Drucklufteingang
2 Druckluftausgang
3 Druckregler
4 Druckuhr
5 Wandmontagehalter
6 Ölmengenregler
7 Behälterarretierung
8 Behälterarretierung
9 Entwässerungsbehälter
10 Ölbehälter
11 Entwässerungsventil mit Anschluss
für Entwässerungsschlauch
TECHNISCHE DATEN
Max. Druck: 15 Bar
Druckuhr: 0 bis 10 Bar
Druckregler: stufenlos einstellbar
Ölmengenregler: in 10 Stufen einstellbar
Drucklufteingang: 1/4"
Druckluftausgang: 1/4"
ALLGEMEINE INFORMATION
Diese Einheit dient dem Filtern und Ölen von Druckluft und ist geeignet für einen max. Druck von 15
Bar. Die Einheit verfügt über einen Halter zur Wandmontage und zwei 1/4" Gewinde für Druckluft-Ein-
und Ausgang. Mit dem Druckregler ist der Druck stufenlos einstellbar und kann an der Druckuhr (0 bis
10 Bar) abgelesen werden. Die Ölmenge ist am Ölmengenregler in 10 Stufen einstellbar.
SICHERHEITSHINWEISE

Niemals die Einheit mit einem höherem Druck als angegeben
beaufschlagen.

Entfernen Sie nicht den Öl- oder Entwässerungsbehälter, solange die
Einheit unter Druck steht.

Beachten Sie, dass vor der Inbetriebnahme alle
Leitungsverbindungen feste angezogen und die Behälter in der
Aufnahme verriegelt sind.

Nehmen Sie keine Änderungen an der Einheit vor. Nichtbechtung
kann zum Erlöschen der Gewährleistung und zu Sach- und/oder
Personenschäden führen.
3
1
4
7
9
11
Art. 8603
5 6
2
8
10
