Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
Copyright Notice:
No part of this installation guide may be reproduced, transcribed, transmitted, or trans-
lated in any language, in any form or by any means, except duplication of documen-
tation by the purchaser for backup purpose, without written consent of ASRock Inc.
Products and corporate names appearing in this guide may or may not be registered
trademarks or copyrights of their respective companies, and are used only for identifica-
tion or explanation and to the owners' benefit, without intent to infringe.
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Disclaimer:
Specifications and information contained in this guide are furnished for informational
use only and subject to change without notice, and should not be constructed as a
commitment by ASRock. ASRock assumes no responsibility for any errors or omissions
that may appear in this guide.
With respect to the contents of this guide, ASRock does not provide warranty of any kind,
either expressed or implied, including but not limited to the implied warranties or
conditions of merchantability or fitness for a particular purpose. In no event shall
ASRock, its directors, officers, employees, or agents be liable for any indirect, special,
incidental, or consequential damages (including damages for loss of profits, loss of
business, loss of data, interruption of business and the like), even if ASRock has been
advised of the possibility of such damages arising from any defect or error in the guide
or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic
substance controlled in Perchlorate Best Management Practices (BMP) regulations
passed by the California Legislature. When you discard the Lithium battery in
California, USA, please follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see
www.dtsc.ca.gov/hazardouswaste/perchlorate"
ASRock Website: http://www.asrock.com
Copyright©2007 ASRock INC. All rights reserved.
ASRock
Published September 2007

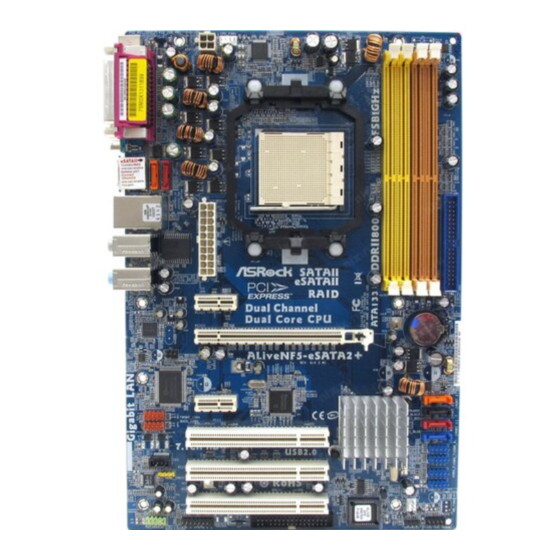

ALiveNF5-eSATA2+
Motherboard
1 1 1 1 1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ALIVENF5-ESATA2 PLUS and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ASROCK ALIVENF5-ESATA2 PLUS

Summary of Contents for ASROCK ALIVENF5-ESATA2 PLUS

  • Page 1 ASRock. ASRock assumes no responsibility for any errors or omissions that may appear in this guide. With respect to the contents of this guide, ASRock does not provide warranty of any kind, either expressed or implied, including but not limited to the implied warranties or conditions of merchantability or fitness for a particular purpose.
  • Page 2 AM2 940-Pin CPU Socket Flash Memory CPU Heatsink Retention Module Floppy Connector (FLOPPY1) 2 x 240-pin DDRII DIMM Slots Game Port Header (GAME1) (Dual Channel A: DDRII_1, DDRII_2; Yellow) Front Panel Audio Header (HD_AUDIO1) 2 x 240-pin DDRII DIMM Slots PCI Slots (PCI1- 3) (Dual Channel B: DDRII_3, DDRII_4;...
  • Page 3 Line In (Light Blue) If you use 2-channel speaker, please connect the speaker’s plug into “Front Speaker Jack”. See the table below for connection details in accordance with the type of speaker you use. TABLE for Audio Output Connection Audio Output Channels Front Speaker Rear Speaker...
  • Page 4 This Quick Installation Guide contains introduction of the motherboard and step-by- step installation guide. More detailed information of the motherboard can be found in the user manual presented in the Support CD. Because the motherboard specifications and the BIOS software might be updated, the content of this manual will be subject to change without notice.
  • Page 5 1 . 2 1 . 2 Specifications Specifications Platform - ATX Form Factor: 12.0-in x 8.0-in, 30.5 cm x 20.3 cm - Socket AM2 for AMD Athlon 64FX / 64X2 / X2 / 64 and Sempron processors - AMD LIVE! Ready - Supports AMD’s Cool ‘n’...
  • Page 6 Connector - 4 x SATAII 3.0Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 and JBOD), NCQ, AHCI and “Hot Plug” functions (see CAUTION 8) - 1 x eSATAII 3.0Gb/s connector (shared with 1 SATAII connector), supports NCQ, AHCI and “Hot Plug” functions...
  • Page 7 Before installing SATAII hard disk to SATAII connector, please read the “SATAII Hard Disk Setup Guide” on page 24 to adjust your SATAII hard disk drive to SATAII mode. You can also connect SATA hard disk to SATAII connector directly.
  • Page 8 10. Power Management for USB 2.0 works fine under Microsoft ® Windows ® Vista 64-bit / Vista / XP 64-bit / XP SP1 or SP2 / 2000 SP4. 1 . 3 1 . 3 1 . 3 1 . 3 1 . 3...
  • Page 9 Installation Installation Installation This is an ATX form factor (12.0-in x 8.0-in, 30.5 cm x 20.3 cm) motherboard. Before you install the motherboard, study the configuration of your chassis to en- sure that the motherboard fits into it. Pre-installation Precautions...

  • Page 10: Installation Of Cpu Fan And Heatsink

    Step 4. When the CPU is in place, press it firmly on the socket while you push down the socket lever to secure the CPU. The lever clicks on the side tab to indicate that it is locked.
  • Page 11 (the same brand, speed, size and chip- type) DDRII DIMM pair in the slots of the same color. In other words, you have to install identical DDRII DIMM pair in Dual Channel A (DDRII_1 and DDRII_2;...
  • Page 12 Unlock a DIMM slot by pressing the retaining clips outward. Step 2. Align a DIMM on the slot such that the notch on the DIMM matches the break on the slot. The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.
  • Page 13 PCI Slots: PCI slots are used to install expansion cards that have the 32-bit PCI interface. PCIE Slots: PCIE1 / PCIE3 (PCIE x1 slot) is used for PCI Express cards with x1 lane width cards, such as Gigabit LAN card, SATA2 card, etc.
  • Page 14 CLRCMOS1 for 5 seconds. However, please do not clear the CMOS right after you update the BIOS. If you need to clear the CMOS when you just finish updating the BIOS, you must boot up the system first, and then shut it down before you do the clear-CMOS action.
  • Page 15 Floppy Connector (33-pin FLOPPY1) (see p.2, No. 22) the red-striped side to Pin1 Note: Make sure the red-striped side of the cable is plugged into Pin1 side of the connector. Primary IDE connector (Blue) (39-pin IDE1, see p.2, No. 8)
  • Page 16 SATAII function. The current eSATAII interface allows up to 3.0 Gb/s data transfer rate. Serial ATA (SATA) Either end of the SATA data cable Data Cable can be connected to the SATA / SATAII hard disk or the SATAII (Optional) connector on this motherboard.
  • Page 17 HDA to function correctly. Please follow the instruction in our manual and chassis manual to install your system. 2. If you use AC’97 audio panel, please install it to the front panel audio header as below: A.
  • Page 18 Though this motherboard provides 4-Pin CPU fan (Quiet Fan) support, the 3-Pin CPU fan still can work successfully even without the fan speed control function. If you plan to connect the 3-Pin CPU fan to the CPU fan connector on this motherboard, please connect it to Pin 1-3.
  • Page 19 (15-pin GAME1) is installed. (see p.2, No. 23) IEEE 1394 Header Besides one default IEEE 1394 port on the I/O panel, there is one (9-pin FRONT_1394) IEEE 1394 header (see p.2 No. 28) (FRONT_1394) on this motherboard. This IEEE 1394 header can support one IEEE 1394 port.
  • Page 20 HDMI (High-Definition Multi-media Interface) is an all-digital audio/video specification, which provides an interface between any compatible digital audio/video source, such as a set-top box, DVD player, A/V receiver and a compatible digital audio or video monitor, such as a digital television (DTV). A complete HDMI system requires a HDMI VGA card and a HDMI ready motherboard with a HDMI_SPDIF header.
  • Page 21 SATAII hard disk. Currently, on the market, the data transfer rate of USB 2.0 is up to 480Mb/s, and for IEEE 1394 is up to 400Mb/s. However, eSATAII provides the data transfer rate up to 3000Mb/s, which is much higher than USB 2.0 and IEEE 1394, and...
  • Page 22 SATAII_RED (PORT 1) In order to enable the eSATAII port of the I/O shield, you need to connect the red SATAII connector (SATAII_RED (PORT 1); see p.2 No.12) and the eSATAII connector (eSATAII_TOP; see p.2 No.34) with a SATA data cable first.
  • Page 23 Comparison between eSATAII and other devices IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) I_TOP ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 24 In order to enable SATAII function, please follow the below instruction with different vendors to correctly adjust your SATAII hard disk to SATAII mode in advance; otherwise, your SATAII hard disk may fail to run at SATAII mode.
  • Page 25 STEP 4: Connect the other end of the SATA data cable to the SATA / SATAII hard disk. 1. If you plan to use RAID 0, RAID 1 or JBOD function, you need to install at least 2 SATA / SATAII hard disks. If you plan to use RAID 5 function, you need to install 3 SATA / SATAII hard disks.
  • Page 26 SATA / SATAII HDD. What is Hot Swap Function? If SATA / SATAII HDDs are built as RAID1 or RAID 5 then it is called “Hot Swap” for the action to insert and remove the SATA / SATAII HDDs while the system is still power-on and in working condition.

  • Page 27: Driver Installation Guide

    2 . 1 2 Driver Installation Guide To install the drivers to your system, please insert the support CD to your optical drive first. Then, the drivers compatible to your system can be auto-detected and listed on the support CD driver page. Please follow the order from up to bottom side to install those required drivers.
  • Page 28 Press any key to continue Please insert a floppy diskette into the floppy drive. Select your required item on the list according to the mode you choose and the OS you install. Then press any key. The system will start to format the floppy diskette and copy SATA / SATAII drivers into the floppy diskette.

  • Page 29: Installing Windows

    Windows?” page, please insert the ASRock Support CD into your optical drive, ® and click the “Load Driver” button on the left on the bottom to load the NVIDIA AHCI ® drivers. NVIDIA AHCI drivers are in the following path in our Support CD: ®...
  • Page 30 HDDs and want to manage (create, convert, delete, or rebuild) RAID functions on SATA / SATAII HDDs, you still need to set up “SATA Operation Mode” to [RAID] in BIOS first. Then, please set the RAID configuration by using the Windows RAID installation guide part of the document in the following path in the Support CD: ..
  • Page 31 Untied Overclocking function, please enter “Overclock Mode” option of BIOS setup to set the selection from [Auto] to [CPU, PCIE, Async.]. Therefore, CPU FSB is untied during overclocking, but PCI / PCIE buses are in the fixed mode so that FSB can operate under a more stable overclocking environment.
  • Page 32 BIOS Setup utility; otherwise, POST continues with its test routines. If you wish to enter BIOS Setup after POST, please restart the system by pressing <Ctl> + <Alt> + <Delete>, or pressing the reset button on the system chassis. The BIOS Setup program is designed to be user-friendly.
  • Page 33 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 34 ™ ‘ ’ ™ ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 35 ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 36 ® ® ® ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 37 ® ® ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 38 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 39 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 40 DDRII_1 DDRII_2 DDRII_3 DDRII_4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 41 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 42 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 43 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 44 SATAII_ORANGE (PORT3) SATAII_BLACK (PORT2) SATAII_RED (PORT1) SATAII_BLUE (PORT0) ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 45 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 46 ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 47 1 2 3 4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 48 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 49 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 50 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 51 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 52 IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 53 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 54 ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 55 ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 56 ® ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 57 ® ® ® ® A. NVIDIA nForce Storage Controller (required) Windows XP/2000 B. NVIDIA nForce Storage Controller (required) Windows XP64 ® ® ® ® ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 58 ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 59 ® ® ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 60 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 61 Wir danken Ihnen für den Kauf des ASRock ALiveNF5-eSATA2+ Motherboard, ein zuverlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit.
  • Page 62 Spezifikationen Spezifikationen Spezifikationen Spezifikationen Spezifikationen Plattform - ATX-Formfaktor: 30.5 cm x 20.3 cm; 12.0 Zoll x 8.0 Zol - AM2 Sockel, unterstützt AMD Athlon 64FX / 64X2 / X2 / 64 und Sempron Prozessoren - AMD LIVE! -bereit - Unterstützt Cool ‘n’ Quiet ™...
  • Page 63 Anschlüsse - 4 x SATAII-Anschlüsse, unterstützt bis 3.0 Gb/s Datenübertragungsrate, unterstützt RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 und JBOD), NCQ, AHCI und “Hot Plug” Funktionen (siehe VORSICHT 8) - 1 x eSATAII 3.0 GB/s-Anschlüsse (mit 1 SATAII-Anschlüssen geteilt), unterstützt NCQ, AHCI und “Hot Plug”...
  • Page 64 Beachten Sie bitte, dass Overclocking, einschließlich der Einstellung im BIOS, Anwenden der Untied Overclocking-Technologie oder Verwenden von Overclocking-Werkzeugen von Dritten, mit einem gewissen Risiko behaftet ist. Overclocking kann sich nachteilig auf die Stabilität Ihres Systems auswirken oder sogar Komponenten und Geräte Ihres Systems beschädigen.
  • Page 65 Bevor Sie eine SATA II Festplatte mit dem SATA II Anschluss verbinden, lesen Sie bitte die “Anleitung zur SATA II Festplatteneinrichtung“ auf Seite 81, um Ihre SATA II Festplatte in den SATA II Modus umzuschalten. SATA-Festplatten können Sie auch direkt mit dem SATA II-Anschluss verbinden.
  • Page 66 2. Installation 2. Installation 2. Installation Dies ist ein Motherboard mit einem ATX-Formfaktor (12,0 Zoll x 8,0 Zoll, 30,5 cm x 20,3 cm). Vor Installation des Motherboards müssen Sie die Konfiguration Ihres Gehäuses dahingehend überprüfen, ob das Motherboard dort hineinpasst.
  • Page 67 2.1 CPU Installation 2.1 CPU Installation Schritt 1: Öffnen Sie den CPU-Sockel, indem sie den Hebel leicht zur Seite und dann nach oben ziehen, auf einen Winkel von 90°. Schritt 2: Positionieren Sie die CPU genau so über dem Sockel, dass sich die Ecke der CPU mit dem goldenen Dreieck exakt über der Ecke des...
  • Page 68 Steckplätzen gleicher Farbe installieren. Mit anderen Worten, sie müssen ein identisches DDRII DIMM-Paar im Dual-Kanal A (DDRII_1 und DDRII_2; gelbe Steckplätze, siehe Seite 2 Nr. 6) oder ein identisches DDRII DIMM-Paar im Dual- Kanal B (DDRII_3 und DDRII_4; orange Steckplätze, siehe Seite 2 Nr. 7) installieren, damit die Dual-Kanal-Speichertechnologie aktiviert werden kann.
  • Page 69 Öffnen Sie einen DIMM-Slot, indem Sie die seitlichen Clips nach außen drücken. Schritt 2: Richten Sie das DIMM-Modul so über dem Slot aus, dass das Modul mit der Kerbe in den Slot passt. Die DIMM-Module passen nur richtig herum eingelegt in die Steckplätze.
  • Page 70 Gehäuseschacht (Slot) , den Sie nutzen möchten und behalten die Schraube für den Einbau der Karte. Schritt 3: Richten Sie die Karte über dem Slot aus und drücken Sie sie ohne Gewalt hinein, bis sie den Steckplatz korrekt ausfüllt. Schritt 4: Befestigen Sie die Karte mit der Schraube aus Schritt 2.
  • Page 71 +5VSB (Standby) zu setzen (siehe S.2, Punkt 1) und die PS/2 oder USB- Weckfunktionen zu aktivieren. Hinweis: Um +5VSB nutzen zu können, muss das Netzteil auf dieser Leitung 2A oder mehr leisten können. CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.2, Punkt 9)
  • Page 72 (33-Pin FLOPPY1) die rotgestreifte Seite auf Stift 1 (siehe S.2, Punkt 22) Hinweis: Achten Sie darauf, dass die rotgestreifte Seite des Kabel mit der Stift 1- Seite des Anschlusses verbunden wird. Primärer IDE-Anschluss (blau) (39-pin IDE1, siehe S.2, Punkt 8)
  • Page 73 Dieses eSATAII Verbindungsstück (eSATAII_TOP: siehe S.2 - No. 34) unterstützt SATA Datenkabel für externe SATAII Funktion. Die gegenwärtige eSATAII Schnittstelle erlaubt bis 3.0 Gb/s Datenübertragungsrate. Serial ATA- (SATA-) SJedes Ende des SATA Datenkabel Datenkabels kann an die SATA / SATAII Festplatte oder das (Option) SATAII Verbindungsstück auf...
  • Page 74 E. Rufen Sie das BIOS-Setup-Dienstprogramm auf. Wechseln Sie zu Erweiterte Einstellungen und wählen Sie Chipset-Konfiguration. Setzen Sie die Option Frontleistenkontrolle von [Automatisch] auf [Aktiviert]. F. Rufen Sie das Windows-System auf. Klicken Sie auf das Symbol in der Taskleiste unten rechts, um den Realtek HD Audio-Manager aufzurufen. Für Windows ®...
  • Page 75 Draht dem Erdungsstift an. 1 2 3 4 Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit...
  • Page 76 Ende (A) des HDMI_SPDIF-Kabels mit dem HDMI_SPDIF-Anschluss am Motherboard. Schließen Sie dann das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an. A. Schwarzes Ende B. Weißes Ende (zweipolig) C. Weißes Ende (dreipolig) ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 77 Dokumentation Ihrer HDMI-VGA-Karte. Anschlussfehler können Motherboard und HDMI-VGA-Karte irreparabel beschädigen. Schritt 3: Schließen Sie das weiße Ende (B oder C) des HDMI_SPDIF-Kabels an den HDMI_SPDIF-Anschluss der HDMI-VGA-Karte an. Am HDMI_SPDIF- Kabel befinden sich zwei weiße Enden (zwei- und dreipolig). Bitte wählen Sie das zum HDMI_SPDIF-Anschluss Ihrer VGA-Karte passende...
  • Page 78 Gehäuse zum Austausch öffnen zu müssen. Derzeit beträgt die maximale Datentransferrate von USB 2.0 bis zu 480 MB/s, die von IEEE 1394 bis zu 400 MB/s. eSATAII dagegen bietet eine Datentransferrate von bis zu 3000 MB/s, also erheblich mehr als USB 2.0 und IEEE 1394 - und ist durch die „Hot Plug“-Funktionalität genauso...
  • Page 79 Wie installieren Sie eSATAII ? eSATAII_TOP SATAII_RED (PORT 1) Um dem eSATAII Port des Input-/Outputschildes zu ermöglichen, müssen Sie das roten SATAII Verbindungsstück (SATAII_RED (PORT 1); siehe S.2 Nr.12) und das eSATAII Verbindungsstück sehen (eSATAII_TOP; p.2 No.34) mit einem SATA Datenkabel zuerst anschließen.
  • Page 80 Vergleich von eSATAII- mit anderen Geräten IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 81 Anleitung zur SA A II F estplatteneinrichtung Bevor Sie eine SATA II Festplatte in Ihrem Computer installieren, lesen Sie bitte die folgende Anleitung zur SATA II Festplatteneinrichtung aufmerksam durch. Einige Standardeinstellungen von SATA II Festplatten sind möglicherweise nicht in den SATA II Modus geschaltet und arbeiten daher nicht mit optimaler Leistung.
  • Page 82 2.10 2.10 2.10 Serial A Serial A Serial AT T T T T A A A A A - (SA Serial A - (SA - (SA - (SAT T T T T A) / Serial A A) / Serial A...
  • Page 83 Anschließend werden die mit Ihrem System kompatiblen Treiber automatisch erkannt und auf dem Bildschirm angezeigt. Zur Installation der nötigen Treiber gehen Sie bitte der Reihe nach von oben nach unten vor. Nur so können die von Ihnen installierten Treiber richtig arbeiten.
  • Page 84 64-Bit ohne RAID-Funktionalität auf Ihren SATA / SATAII- Festplatten installieren, dann folgen Sie bitte je nach dem zu installierenden Betriebssystem den folgenden Schritten. Sie müssen über SP4 verfügen, ehe Sie Windows 2000 in Ihrem System installieren. Falls Ihre Windows ®...
  • Page 85 Reboot system now Press any key to continue Bitte legen Sie eine Diskette in das Diskettenlaufwerk ein. Wählen Sie das das gewünschte Element je nach gewähltem Modus und zu installierendem Betriebssystem aus der Liste. Drücken Sie dann eine beliebige Taste.
  • Page 86 / Vista 64-Bit Betriebssystem auf Ihrem System zu installieren. Wenn die Frage “Wo möchten Sie Windows installieren?” erscheint, legen Sie bitte die ASRock Support CD in Ihr optisches Laufwerk ein. Klicken Sie anschließend die “Treiber laden”-Schaltfläche links unten, um die NVIDIA ®...

  • Page 87: Untied Overclocking Technology

    2000 / XP / XP 64-bit / Vista / Vista bit auf Ihren SATA- / SATAII-Festplatten mit RAID-Funktionalität installieren möchten, entnehmen Sie die detaillierten Schritte bitte dem Dokument, das Sie unter folgendem Pfad auf der Unterstützungs-CD finden: ..\ RAID Installation Guide 2.15...
  • Page 88 Dieses Motherboard unterstützt eine Reiche von Microsoft ® Windows ® Betriebssystemen: 2000 / XP / XP Media Center / XP 64-Bit / Vista / Vista Bit. Die Ihrem Motherboard beigefügte Support-CD enthält hilfreiche Software, Treiber und Hilfsprogramme, mit denen Sie die Funktionen Ihres Motherboards verbessern können Legen Sie die Support-CD zunächst in Ihr CD-ROM-Laufwerk...
  • Page 89 être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. Les spécifications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notification.
  • Page 90 Spécifications Format - Facteur de forme ATX: 12.0 pouces x 8.0 pouces, 30.5 cm x 20.3 cm - Socket AM2 prenant en charge le processeur AMD Athlon 64FX / 64X2 / X2 / 64 et Sempron - Prêt AMD LIVE! - Supporte la technologie Cool ‘n’...
  • Page 91 - 4 x connecteurs SATAII, prennent en charge un taux de transfert de données pouvant aller jusqu’à 3.0Go/s, supporte RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 et JBOD), NCQ, AHCI et “Hot-Plug” (Connexion à chaud) (voir ATTENTION 8) - 1 x connecteur eSATAII 3 Go/s (partagés avec 1 connecteur...
  • Page 92 ATTENTION Il est important que vous réalisiez qu’il y a un certain risque à effectuer l’overclocking, y compris ajuster les réglages du BIOS, appliquer la technologie Untied Overclocking, ou utiliser des outils de tiers pour l’overclocking. L’overclocking peut affecter la stabilité de votre système, ou même causer des dommages aux composants et dispositifs de votre...
  • Page 93 SATAII.. Cette carte-mère gère l’interface eSATAII, la spécification externe SATAII. Veuillez lire « Présentation de l’interface eSATAII » page 106 pour des détails sur eSATAII et sur les procédures d’installation d’eSATAII. 10. La gestion de l’alimentation pour l’USB 2.0 fonctionne bien sous Microsoft ®...
  • Page 94 2. Installation 2. Installation Il s’agit d’une carte mère à facteur de forme ATX (12,0 po x 8,0 po, 30,5 cm x 20,3 cm). Avant d’installer la carte mère, étudiez la configuration de votre châssis pour vous assurer que la carte mère s’y insère.
  • Page 95 Etape 1. Déverrouillez le support en relevant le levier selon un angle de 90 Etape 2. Placer l’UC directement au-dessus de la prise pour que le coin de l’UC avec son triangle jaune coïncide avec le petit triangle dans le coin de la prise.
  • Page 96 DIMM DDRII identiques (de la même marque, de la même vitesse, de la même taille et du même type de puce) dans les slots de même couleur. En d’autres termes, vous devez installer une paire de DIMM DDRII identiques dans le Canal Double A (DDRII_1 et DDRII_2;...
  • Page 97 Installation d’un module DIMM Installation d’un module DIMM Installation d’un module DIMM Ayez bien le soin de débrancher l’alimentation avant d’ajouter ou de retirer des modules DIMM ou les composants du système. Etape 1. Déverrouillez un connecteur DIMM en poussant les taquets de maintien vers l’extérieur.
  • Page 98 Slot d’extension (Slots PCI et Slots PCI Express) Slot d’extension (Slots PCI et Slots PCI Express) Il y a 3 ports PCI et 3 ports PCI Express sur la carte mère ALiveNF5-eSATA2+. Slots PCI: Les slots PCI sont utilisés pour installer des cartes d’extension dotées d’une interface PCI 32 bits.
  • Page 99 « FERME ». Si aucun capuchon n e r e l i e l e s b r o c h e s , l e c a v a l i e r e s t «...
  • Page 100 (FLOPPY1 br. 33) le côté avec fil rouge côté Broche1 (voir p.2 fig. 22) Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le côté Broche1 du connecteur. Connecteur IDE primaire (bleu) (IDE1 br. 39, voir p.2 fig. 8)
  • Page 101 Connecteur eSATAII Le connecteur eSATAII supporte (eSATAII_TOP: voir p.2 No. 34) le cable de data SATA pour la fonction externe SATAII. L’interface present eSATAII permet d’atteindre le taux de transfert de data 3.0 Gb/s. Câble de données Toute cote du cable de data SATA Série ATA (SATA)
  • Page 102 (voir p.2 fig. 24) audio. 1. L’audio à haute définition (HDA) prend en charge la détection de fiche, mais le fil de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis afin installer votre système.
  • Page 103 (Ventilateur silencieux) ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à...
  • Page 104 (voir p.2 fig. 23) Header de IEEE 1394 Sauf un port de default IEEE 1394 sur le panel I/O, il y a un (FRONT_1394 br. 9) header de IEEE1394 (voir p.2 No. 28) (FRONT_1394) sur cette carte mere.
  • Page 105 HDMI et une carte-mère compatible HDMI avec collecteur HDMI_SPDIF connecté. Cette carte-mère est équipée d’un collecteur HDMI_SPDIF qui offre une sortie audio SPDIF vers la carte VGA HDMI, ce qui permet au système de connecter les périphériques HDMI TV numérique/projecteur/écran LCD. Pour utiliser la fonction HDMI sur cette carte-mère, veuillez suivre attentivement les étapes ci-dessous.
  • Page 106 3000 Mo/s, ce qui est nettement supérieur à celui de USB 2.0 et de IEEE 1394, tout en gardant la commodité de la fonction de branchement à chaud. Par conséquent, compte tenu de la vitesse de transfert avantageuse et de la capacité...
  • Page 107 Comment installer eSATAII? eSATAII_TOP SATAII_RED (PORT1) Pour fonctionner le eSATAII port du I/O shield, vous avez besoin de connecter le connecteur SATAII rouge (SATAII_RED (PORT 1); voir p.2 No.12) et le connecteur eSATAII (eSATAII_TOP; voir p.2 No.34) avec un cable de data d’abord.
  • Page 108 Comparaison entre eSATAII et les autres périphériques IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) 1 0 8 1 0 8 1 0 8 1 0 8 1 0 8 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 109 SATAII. Western Digital Pour activer SATA 1.5 Go/s, raccourcir les broches 5 et 6. D’autre part, si vous voulez activer SATAII 3.0 Go/s, enlever le cavalier entre la broche 5 et la broche 6. SAMSUNG Pour activer SATA 1.5 Go/s, raccourcir les broches 3 et 4.
  • Page 110 Cette section vous guidera pour installer les disques durs SATA / SATAII. ETAPE 1 : Installez les disques durs SATA / SATAII dans les baies pour disques de votre châssis. ETAPE 2 : Connectez le câble d’alimentation SATA au disque dur SATA / SATAII.
  • Page 111 A / SA AII et eSA La carte-mère ALiveNF5-eSATA2+ gère les fonctions Hot Plug et Hot Swap pour les périphériques SATA / SATAII / eSATAII en mode RAID / AHCI. Le jeu de puces de pont sud NVIDIA ® nForce 520 offre un support de matériel informatique pour l’interface AHCI (Advanced Host Controller Interface), une nouvelle interface de...
  • Page 112 B. Réglez l’option “SATA Operation Mode”« Mode de fonctionnement SATA » sur [AHCI]. ETAP 2: Créez une disquette pilotes SATA / SATAII. A. Insérez le CD de soutien ASRock dans votre lecteur de disque optique pour démarrer votre système. (N’insérez AUCUNE disquette dans le lecteur de disquette pour l’instant!) B.
  • Page 113 Press any key to continue Veuillez insérer une disquette dans le lecteur de disquettes. Sélectionnez l’élément requis dans la liste en fonction du mode que vous avez choisi et du SE que vous installez. Puis appuyez sur n’importe quelle touche.
  • Page 114 64-bits sur votre système. Lorsque vous voyez la page “Où souhaitez-vous installer Windows ?”, veuillez insérer le CD Support d’ ASRock dans votre lecteur optique, et cliquer sur le bouton “Charger le pilote” en bas à gauche pour charger les pilotes AHCI NVIDIA ®...
  • Page 115 [Auto] à [CPU, PCIE, Async.]. Par conséquent, le CPU FSB n’est pas lié durant le surcadençage, mais les bus PCI et PCIE sont en mode fixé de sorte que FSB peut opérer sous un environnement de surcadençage plus stable.
  • Page 116 BIOS après le POST, veuillez redémarrer le système en pressant <Ctl> + <Alt> + <Suppr>, ou en pressant le bouton de reset sur le boîtier du système. Vous pouvez également redémarrer en éteignant le système et en le rallumant.
  • Page 117 Grazie per aver scelto una scheda madre ASRock ALiveNF5-eSATA2+, una scheda madre affidabile prodotta secondo i severi criteri di qualità ASRock. Le prestazioni eccellenti e il design robusto si conformano all’impegno di ASRock nella ricerca della qualità e della resistenza. Questa Guida Rapida all’Installazione contiene l’introduzione alla motherboard e la guida passo-passo all’installazione.
  • Page 118 1.2 Specifiche Specifiche Specifiche Specifiche Specifiche Piattaforma - ATX Form Factor: 12.0-in x 8.0-in, 30.5 cm x 20.3 cm Processore - Presa AM2 che supporta processore AMD Athlon 64FX / 64X2 / X2 / 64 e Sempron - Pronto AMD LIVE! - Supporto tecnologia AMD Cool ‘n’...
  • Page 119 / bassi / ingresso linea / cassa frontale / microfono (vedi ATTENZIONE 7) Connettori - 4 x connettori SATAII 3.0Go/s, sopporta RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 e JBOD), NCQ, AHCI e “Collegamento a caldo” (vedi ATTENZIONE 8) - 1 x eSATAII 3.0Gb/s connettore (compartecipe con 1 connettore...
  • Page 120 AVVISO Si prega di prendere atto che la procedura di overclocking implica dei rischi, come anche la regolazione delle impostazioni del BIOS, l’applicazione della tecnologia Untied Overclocking Technology, oppure l’uso di strumenti di overclocking forniti da terzi. L’overclocking può influenzare la stabilità del sistema, ed anche provocare danni ai componenti ed alle periferiche del sistema.
  • Page 121 Prima di installare il disco rigido SATAII al connettore SATAII, leggere la “Guida di installazione del disco rigido SATAII” a pagina 137 per regolare l’unità disco SATAII in modalità SATAII. Si può anche connettere il disco rigido SATA al connettore SATAII direttamente.
  • Page 122 2. Installazione Questa è una scheda madre con Form Factor ATX (12.0 pollici x 8.0 pollici; 30,5 cm x 20,3 cm). Prima di installare la scheda madre, studiare la configurazione del telaio per assicurarsi che la scheda madre vi si adatti.
  • Page 123 2.1 Installazione del processore Step 1. Aprire lo zoccolo sollevando la leva da un angolo di 90°. Step 2. Posizionare la CPU direttamente sopra la presa in modo tale che l’angolo della CPU con il triangolo dorato corrisponda all’angolo della presa con il triangolino.
  • Page 124 2.3 Installazione dei moduli di memoria (DIMM) La scheda madre ALiveNF5-eSATA2+ fornisce quattro alloggiamenti DIMM DDRII (Double Data Rate) a 240 pin, e supporta la tecnologia Dual Channel Memory. Per la configurazione a due canali, è necessario installare sempre coppie identiche (stessa marca, velocità, dimensioni e tipo di chip) di DIMM DDRII negli alloggiamenti...
  • Page 125 Sbloccare lo slot DIMM premendo i fermi che lo trattengono verso l’esterno. Step 2. Allineare una DIMM sullo slot così che il pettine della DIMM combaci con la sua sede sullo slot. La DIMM può essere montata correttamente soltanto con un orientamento.
  • Page 126 Step 2. Rimuovere i ganci sullo slot che si intende utilizzare. Tenere a portata di mano le viti. Step 3. Allineare il connettore della scheda con lo slot e premere con decisione finché...
  • Page 127 Quando il ponticello è posizionato sui pin, il jumper è “CORTOCIRCUITATO”. Se sui pin non ci sono ponticelli, il jumper è “APERTO”. L’illustrazione mostra un jumper a 3 pin in cui il pin1 e il pin2 sono “CORTOCIRCUITATI” quando il ponticello è CORTOCIRCUITATO APERTO posizionato su questi pin.
  • Page 128 (33-pin FLOPPY1) (vedi p.2 item 22) Lato del Pin1 con la striscia rossa Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1 del connettore. Connettore IDE primario (blu) (39-pin IDE1, vedi p.2 item 8)
  • Page 129 Connettori eSATAII Questo connettore di eSATAII (eSATAII_TOP: vedi p.2 Nr. 34) sostiene il cavo di dati SATA per la funzione esterna di SATAII. L’interfaccia corrente di eSATAII permette il tasso di trasferimento di dati fino a 3.0 Gb/s. Cavi dati Serial ATA (SATA) Una o altra estremità...
  • Page 130 1. La caratteristica HDA (High Definition Audio) supporta il rilevamento dei connettori, però il pannello dei cavi sul telaio deve supportare la funzione HDA (High Definition Audio) per far sì che questa operi in modo corretto. Attenersi alle istruzioni del nostro manuale e del manuale del telaio per installare il sistema.
  • Page 131 Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare anche senza la funzione di controllo della velocità della ventola. Se si intende collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa scheda madre, collegarla ai piedini 1-3.
  • Page 132 (15-pin GAME1) porta giochi è installata. (vedi p.2 item 23) Intestazione IEEE 1394 Accanto alla porta di default IEEE 1394 sul pannello I/O, e‘ (9-pin FRONT_1394) presente un‘intestazione IEEE (vedi p.2 item 28) 1394 (FRONT_1394) sulla scheda madre. Questa intestazione IEEE 1394 puo‘...
  • Page 133 LCD. Per utilizzare la funzione HDMI sulla presente scheda madre, eseguire attentamente le operazioni di seguito. Punto 1. Inserire la scheda HDMI VGA nello slot PCI Express Graphics della scheda madre. Per una corretta installazione della scheda HDMI VGA, consultare il manuale di installazione a pagina 126.
  • Page 134 SATAII. Attualmente, sul mercato, la gamma massima di trasferimento dati di USB 2.0 è di 480Mb/s, quella di IEEE 1394 è di 400Mb/s.Tuttavia, eSATAII consente di raggiungere una tgamma massima di trasferimento dati di 3000Mb/s, nettamenta superiore a quella di USB 2.0 ed IEEE...
  • Page 135 SATAII rosso (SATAII_ RED (PORT 1)) Adoperare il cavo della periferica eSATAII per collegare la periferica eSATAII e la porta eSATAII dello schermo I/O in base al connettore eSATAII cui si collega il cavo dati SATA. Collegare una estremità del Collegare un’altra estremità...
  • Page 136 Confronto fra eSATAII ed altre periferiche IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) 1 3 6 1 3 6 1 3 6 1 3 6 1 3 6 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 137 ATA all’altra. Visitare il sito web HITACHI per i dettagli: http://www.hitachigst.com/hdd/support/download.htm Gli esempi di cui sopra sono solo per riferimento. Per dischi rigidi SATAII di diversi produttori, i metodi di impostazione dei pin del jumper possono non essere gli stessi. Visitare i siti web dei produttori per gli aggiornamenti.
  • Page 138 Questa sezione vi guiderà nell’installazione dei dischi rigidi SATA / SATAII. 1° PASSO: Installare gli Hard Disk SATA / SATAII negli spazi per le unità disco del telaio. 2° PASSO: Collegare il cavo d’alimentazione SATA al disco rigido SATA / SATAII.
  • Page 139 La scheda madre ALiveNF5-eSATA2+ supporta le funzioni Hot Plug ed Hot Swap ® per periferiche SATA / SATAII / eSATAII in modo RAID / AHCI. Il chipset NVIDIA nForce 520 fornisce supporto hardware per Advanced Host Controller Interface (AHCI)(interfacia di programmazione per controller host advanzata), una nuova interfacia di programmazione per controller host SATA sviluppato tramite ricerca congiunta.
  • Page 140 ® Prima di installare Windows 2000 nel sistema, il disco dovrebbe includere il SP4. Se non c’è il SP4 incluso nel disco, visitare il sito internet in basso per le procedure adeguate per la creazione di un disco SP4: http://www.microsoft.com/Windows2000/downloads/servicepacks/sp4/ spdeploy.htm#the_integrated_installation_fmay...
  • Page 141 Inserire un dischetto floppy nell’unità floppy. Selezionare la voce desiderata nell’elenco in base alla modalità scelta ed al sistema operativo installato. Poi premere un tasto qualsiasi. Il sistema inizierà a formattare il floppy-disk e a copiare i driver SATA / SATAII su questo. ®...
  • Page 142 64-bit sul sistema. Quando si vede la pagina “Where do you want to install Windows?” (Dove si vuole eseguire l’istallazione di Windows), inserire il CD di supporto ASRock nell’unità ottica e fare clic sul pulsante “Carica driver” , in ®...
  • Page 143 64 bit con funzioni RAID 64 bit con funzioni RAID 64 bit con funzioni RAID Se sugli HDD SATA / SATAII con funzione RAID si vuole installare il sistema operativo ® Windows 2000 / XP / XP 64-bit / Vista...
  • Page 144 BIOS; altrimenti, POST continua con i suoi test di routine. Per entrare il BIOS Setup dopo il POST, riavvia il sistema premendo <Ctl> + <Alt> + <Delete>, o premi il tasto di reset sullo chassis del sistema. El BIOS Setup Utility es diseñádo “user-friendly”.
  • Page 145 ASRock. Esta Guía rápida de instalación contiene una introducción a la placa base y una guía de instalación paso a paso. Puede encontrar una información más detallada sobre la placa base en el manual de usuario incluido en el CD de soporte.
  • Page 146 Especificación Especificación Especificación Plataforma - Factor forma ATX: 30,5 cm x 20,3 cm, 12,0” x 8,0” Procesador - Socket de AM2 con soporte para procesador AMD Athlon 64FX / 64X2 / X2 / 64 y Sempron - Compatible con AMD LIVE! - Con soporte para tecnología Cool ‘n’...
  • Page 147 - 4 x conexiones SATAII, admiten una velocidad de transferencia de datos de hasta 3,0Gb/s, soporta RAID (RAID 0, RAID 1, RAID 0+1, RAID 5 y JBOD), NCQ, AHCI y “Conexión en caliente” (vea ATENCIÓN 8) - 1 x conectador del eSATAII 3.0Gb/s (compartido con 1 conectador de SATAII), soporta NCQ, AHCI y “Conexión en...
  • Page 148 ADVERTENCIA Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de aumento de la velocidad del reloj, incluido el ajuste del BIOS, aplicando la tecnología de aumento de velocidad liberada o utilizando las herramientas de aumento de velocidad de otros fabricantes.
  • Page 149 2 canales, 4 canales, 6 canales y 8 canales. Consulte la tabla en la página 3 para una conexión correcta. Antes de instalar el disco duro SATAII en el conector SATAII, por favor lea la “Guía de Configuración de Disco Duro SATAII” en la página 165 para ajustar su unidad de disco duro SATAII al modo SATAII.
  • Page 150 2. Instalación 2. Instalación Esta placa base tiene un factor de forma ATX (12,0 pulgadas x 8,0 pulgadas, 30,5 cm. x 20,3 cm). Antes de instalar la placa base, estudie la configuración de su chasis para asegurarse de que la placa base cabe en él.
  • Page 151 Paso 3. Coloque cuidosamente el CPU en el zócalo. El CPU se encaja al zócalo a una sola orientación. No esfuerce el CPU en el zócalo para prevenir encorvados de los pins del CPU. Si no puede encajar el CPU, examine su orientación o examine si los pins están ya...
  • Page 152 DDRII DIMM de Doble Canal A (DDRII_1 y DDRII_2; Ranuras Amarillas; consulte la p. 2 N. 6) o pares idénticos DDRII DIMM en el Doble Canal B (DDRII_3 y DDRII_4; Ranuras Anaranjado; consulte p.2 N.7), de modo que pueda activarse la Tecnología de Memoria de Doble Canal.
  • Page 153 Asegúrese de desconectar la fuente de alimentación antes de añadir o retirar módulos DIMM o componentes del sistema. Paso 1. Empuje los clips blancos de retención por el extremo de cada lado de la ranura de memoria. Paso 2. Encaje la muesca del DIMM hacia la cumbrera de la ranura.
  • Page 154 Paso 2. Quite la tapa que corresponde a la ranura que desea utilizar. Paso 3. Encaje el conector de la tarjeta a la ranura. Empuje firmemente la tarjeta en la ranura. Paso 4. Asegure la tarjeta con tornillos.
  • Page 155 3 para habilitar +5VSB (vea p.2, No. 1) (standby) para PS/2 o USB wake up events. Atención: Para elegir +5VSB, se necesita corriente mas que 2 Amp proveida por la fuente de electricidad. Limpiar CMOS (CLRCMOS1, jumper de 3 pins) (ver p.2, N.
  • Page 156 (vea p.2, No. 22) la banda roja debe quedar en el mismo lado que el contacto 1 Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que el contacto 1 de la conexión. IDE conector primario (azul) (39-pin IDE1, vea p.2, No.
  • Page 157 Conexiones de eSATAII Este conectador del eSATAII (eSATAII_TOP: vea p.2 N. 34) apoya el cable de los datos de SATA para la función externa de SATAII. El interfaz actual del eSATAII permite la tarifa de la transferencia de los datos hasta 3.0 Gb/s.
  • Page 158 2. Si utiliza el panel de sonido AC’97, instálelo en la cabecera de sonido del panel frontal de la siguiente manera: A. Conecte Mic_IN (MIC) a MIC2_L.
  • Page 159 Si pretende enchufar el ventilador de procesador de 3 contactos en el conector del ventilador de procesador de esta placa base, conéctelo al contacto 1-3. Contacto 1-3 conectado Instalación del ventilador de 3 contactos...
  • Page 160 (vea p.2, No. 23) Jefe de IEEE 1394 Además de un puerto de IEEE 1394 del defecto en el panel de (9-pin FRONT_1394) I/O, hay un jefe de IEEE 1394 (ver p.2, N. 28) (FRONT_1394) en esta placa base.
  • Page 161 (3 patillas) (C) No conecte el extremo blanco del cable HDMI_SPDIF al conector incorrecto de la tarjeta VGA HDMI u otra tarjeta VGA. De lo contrario, la placa base y la tarjeta VGA podrían resultar dañadas. Por ejemplo, esta imagen muestra un ejemplo de conexión incorrecta del cable HDMI_SPDIF al conector de...
  • Page 162 ¿Qué es eSATAII? Esta placa base soporta la itnerfaz eSATAII, en su espcificación externa SATAII. eSATAII le permite disfrutar de la función SATAII que le ofrece el sistema de E/S de su ordenador, ofreciéndole altas velocidades de transferencia de hasta 3,0Gb/s, y una movilidad similar a la de la interfaz USB.
  • Page 163 Para permitir el puerto del eSATAII del protector de la entrada-salida, necesita a conectar el conectador rojo de SATAII (SATAII_RED (PORT 1); ver p.2 No.12) y el conectador del eSATAII (eSATAII_TOP; ver p.2 No.34) con el cable de los datos de SATA primeramente.
  • Page 164 Comparación entre eSATAII y otros dispositivos IEEE 1394 400Mb/s USB 2.0 480Mb/s SATA 1.5Gb/s (1500Mb/s) eSATAII/SATAII 3.0Gb/s (3000Mb/s) 1 6 4 1 6 4 1 6 4 1 6 4 1 6 4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 165 Los ejemplos anteriores son sólo para referencia. Para diferentes productos de disco duro SATAII de diferentes proveedores, los métodos de configuración de la patilla de puente pueden no ser los mismos. Por favor visite el sitio Web de los proveedores para obtener las actualizaciones.
  • Page 166 PASO 3: Conecte un extremo del cable de datos SATA al conector SATAII de la placa base. PASO 4: Conecte el otro extremo del cable de datos SATA al disco duro SATA / SATAII. 1. Si piensa utilizar RAID 0, RAID 1 o la función JBOD, necesitará instalar al menos 2 discos duros SATA / SATAII.
  • Page 167 La placa base ALiveNF5-eSATA2+ soporta las funciones Hot Plug y Hot Swap ® para dispositivos SATA / SATAII / eSATAII en modo RAID / AHCI. El chipset NVIDIA nForce 520 ofrece soporte hardware para la Interfaz de controlador de servidor avanzado (AHCI) (Advanced Host controller Interface), una nueva interfaz de programación para controladores de servidor SATA desarrollada en un esfuerzo...
  • Page 168 SATA) en [AHCI]. PASO 2: Haga un Disquete de Controlador SATA / SATAII. Inserte el CD de soporte de ASRock en la unidad óptica de la unidad para iniciar el sistema. (NO inserte ningún disquete en la unidad de disco en este momento) Durante la comprobación inicial (POST) del sistema, pulse la tecla <F11>...
  • Page 169 Press any key to continue Inserte un disquete en la unidad de disquete. Seleccione el elemento que ` necesite en la lista conforme al modo que elija y el sistema operativo que instale. A continuación, presione cualquier tecla. El sistema comenzará a formatear el disquete y copiar controladores SATA / SATAIIen el disquete.
  • Page 170 64 bits en el equipo. Cuando aparezca la página “Where do you want to install Windows?” (¿Dónde desea instalar Windows?), inserte el CD de soporte de ASRock en la unidad óptica y haga clic en el botón “Load Driver” (Cargar controlador) situado en la parte inferior izquierda para cargar los controladores AHCI de NVIDIA ®...
  • Page 171 FSB disfruta un mayor margen debido a los buses fijos PCI / PCIE. Antes de que active la función de Forzado de Reloj (Overclocking) no relacionado, por favor entre a la opción de “Modo de Forzado de Reloj”...
  • Page 172 Para iniciar la instalación, ponga el CD en el lector de CD y se desplegará el Menú Principal automáticamente si «AUTORUN» está habilitado en su computadora. Si el Menú...
  • Page 173 1 7 3 1 7 3 1 7 3 1 7 3 1 7 3 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 174 ‘ ’ ® ® 1 7 4 1 7 4 1 7 4 1 7 4 1 7 4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 175 ® ® ® 1 7 5 1 7 5 1 7 5 1 7 5 1 7 5 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 176 “ ” ® ® ® ® 1 7 6 1 7 6 1 7 6 1 7 6 1 7 6 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 177 ® ® ® ® ® ® 1 7 7 1 7 7 1 7 7 1 7 7 1 7 7 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 178 1 7 8 1 7 8 1 7 8 1 7 8 1 7 8 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 179 1 7 9 1 7 9 1 7 9 1 7 9 1 7 9 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 180 1 8 0 1 8 0 1 8 0 1 8 0 1 8 0 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 181 1 8 1 1 8 1 1 8 1 1 8 1 1 8 1 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 182 1 8 2 1 8 2 1 8 2 1 8 2 1 8 2 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 183 1 8 3 1 8 3 1 8 3 1 8 3 1 8 3 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 184 SATAII_ORANGE (PORT3) SATAII_BLACK (PORT2) SATAII_RED (PORT1) SATAII_BLUE (PORT0) 1 8 4 1 8 4 1 8 4 1 8 4 1 8 4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 185 1 8 5 1 8 5 1 8 5 1 8 5 1 8 5 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 186 ® ® ® 1 2 3 4 1 8 6 1 8 6 1 8 6 1 8 6 1 8 6 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 187 1 8 7 1 8 7 1 8 7 1 8 7 1 8 7 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 188 1 8 8 1 8 8 1 8 8 1 8 8 1 8 8 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 189 1 8 9 1 8 9 1 8 9 1 8 9 1 8 9 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 190 1 9 0 1 9 0 1 9 0 1 9 0 1 9 0 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 191 1 9 1 1 9 1 1 9 1 1 9 1 1 9 1 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 192 1 9 2 1 9 2 1 9 2 1 9 2 1 9 2 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 193 ® 1 9 3 1 9 3 1 9 3 1 9 3 1 9 3 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 194 ® 1 9 4 1 9 4 1 9 4 1 9 4 1 9 4 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 195 ® ® ® ® ® 1 9 5 1 9 5 1 9 5 1 9 5 1 9 5 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 196 4. Exit Reboot system now Press any key to continue ® ® ® ® A. NVIDIA nForce Storage Controller (required) Windows XP/2000 B. NVIDIA nForce Storage Controller (required) Windows XP64 ® ® ® 1 9 6 1 9 6 1 9 6...
  • Page 197 ® ® ® ® ® ® ® ® ® ® ® 1 9 7 1 9 7 1 9 7 1 9 7 1 9 7 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 198 ® ® 1 9 8 1 9 8 1 9 8 1 9 8 1 9 8 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 199 ® ® 1 9 9 1 9 9 1 9 9 1 9 9 1 9 9 ASRock ALiveNF5-eSATA2+ Motherboard...
  • Page 200 2000 SP4 OS. This issue may require both driver and BIOS updates. As soon as we have the latest driver and BIOS, we will update them to our website. Please visit our website for the driver and BIOS updates in the near future.
  • Page 201 OS you install. This issue may require driver update. As soon as we have the latest driver, we will update it to our website. Please visit our website for the driver in the near future. (http://www.asrock.com) Devido a um problema com o controlador, se instalar o “All in 1 Driver”...
  • Page 202 (Windows 2000 / XP / XP de 64 bits versão Portuguesa) 1. Click “All in 1 Driver” in “Drivers” item on the support CD. (Clique em “All in 1 Driver” (Controlador tudo em 1) na opção “Drivers” (Controladores) existente no CD de instalação.) 2.
