Summary of Contents for Oreck PROSHIELD WK11260CA

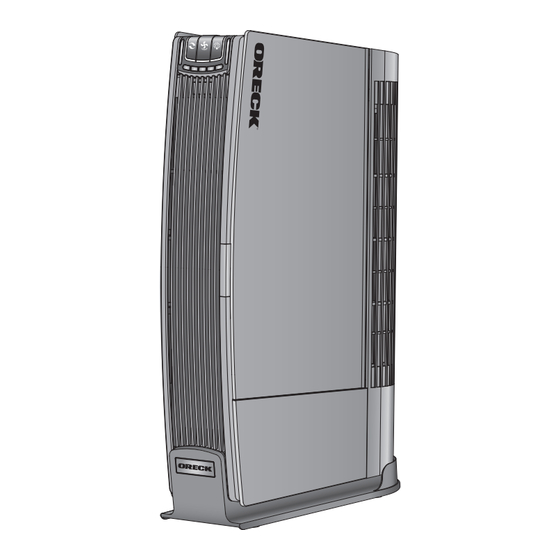

- Page 1 O W N E R ’ S M A N U A L O R E C K P R O S H I E L D a ir p u r if i er IMPORTANT: Read carefully before assembly and use. ©2014 Techtronic Floor Care Technology Limited.
- Page 2 T H A N K Y O U for purchasing an Oreck product...
-
Page 3: Table Of Contents
TABLE of CONTENTS IMPORTANT SAFETY INSTRUCTIONS ..................................... FEATURES ..........................................................OPERATION .......................................................... CLEANING ......................................................... Cleaning Intervals ................................................................Cleaning the Pre-Filter ............................................................. Cleaning the Truman Collector Cell ................................................Drying the Truman Cell ..........................................................Cleaning the Catalytic Oxygenator ................................................Cleaning the Exhaust Grille ....................................................... -
Page 4: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS SAVE THESE INSTRUCTIONS IMPORTANT: READ CAREFULLY BEFORE ASSEMBLY AND USE When using an electrical appliance, basic precautions should always be followed, including the following: READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE. WARNING: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY: This product is intended for household use only. - Page 5 • Position the air purifier so the plug on the power cord easily reaches a standard electrical outlet for a polarized plug. • The Oreck ProShield Series is equipped with an ALCI (Appliance Leakage Current Interrupter). The ALCI shuts off the unit in potentially hazardous situations.
-
Page 6: Features
Plug into the outlet to begin use. Removable Base Allows the air purifier to stand vertically. Simply stand the unit on its base with the Oreck logo facing front and the control panel buttons at the top. Cover Release Button Press in to release the cover for maintenance access. - Page 7 Air Revitalizer This button activates the Air Revitalizer feature which is designed to run continuously, but may be turned OFF if desired. Provides additional air freshness via the release of negative ions, which can also cause dust particles to clump together and fall out of the air passing through the air purifier.
-
Page 8: Operation
3. O P E R ATI O N PL ACE 1. Locate the air purifier on a hard surface such as a table or desk. The unit can be placed horizontally or vertically depending on your space. Be sure the grille is not blocked by other objects and there are no flames near the unit. -
Page 9: Cleaning
WIPE WITH DAMP CLOTH FIRST. IF REQUIRED, FOLLOW WITH MILD, NON-ABRASIVE CLEANER. TRUMAN CELL 2 TO 4 WEEKS SPRAY ORECK ASSAIL-A-CELL® CLEANER OR SOAK IN WARM WATER OR WARM WATER WITH MILD LIQUID DETERGENT. RINSE AND DRY THOROUGHLY. PRE-FILTER 2 TO 4 WEEKS RINSE THOROUGHLY IN WARM WATER OR AS NEEDED. -
Page 10: Cleaning The Pre-Filter
CL EA NING THE PRE -FILTE R 1. Unplug the air purifier and lay it on its side with the hinged cover on top. 2. Open the Top Cover by pressing the Cover Release button. 3. Pull the Pre-Filter straight up and out of the Cabinet. 4. - Page 11 4. Place in sink, bathtub or other location where cleaner can cover every surface. 5. Spray Oreck Assail-A-Cell® cleaner between each Cell Plate and cover each surface. Allow the cleaner to soak for a few minutes but do not let it dry. Thoroughly rinse the Truman Cell with clean water.
-
Page 12: Drying The Truman Cell
DRYIN G TH E TRUMA N CE LL Note: The Truman Cell must be completely dry after cleaning to operate properly. A drying mode is available to help remove any residual moisture. While in this mode, the fan will be running on Medium speed and no power will be supplied to the Truman Cell. -
Page 13: Cleaning The Catalytic Oxygenator
CLEANING TH E C ATA LY TIC OX YGEN ATOR 1. Unplug the air purifier and lay it on its side with the hinged cover on top. 2. Open the Top Cover by pressing the Cover Release button. 3. Remove the Odor Absorber, Pre-Filter and Collector Cell. 4. -
Page 14: Maintenance
5. MA IN TEN A N CE REPL AC ING THE O PTION AL ODOR ABS OR BE R 1. Unplug the air purifier and lay it on its side with the hinged cover on top. 2. Open the Top Cover by pressing the Cover Release button. 3. - Page 15 6 . TRO UB LES H OOTING Service problems that appear to be major can often be solved easily. This guide can help you troubleshoot. All other servicing should be done by an Oreck authorized service center. PROBLEM CHECK SOLUTION UNIT DOES NOT •...
- Page 16 ATTACHMENT IF DIRTY. DO NOT USE ANY LIQUIDS TO CLEAN THE ODOR ABSORBER. • REPLACE ODOR ABSORBER IF DESIRED. UNIT STILL DOES CHECK ALL THE CONTACT ORECK FOR SERVICE. NOT OPERATE ABOVE POINTS PROPERLY. WA R NI NG! TO REDUCE THE RISK OF ELECTRIC SHOCK — UNPLUG BEFORE CLEANING OR SERVICING. IF APPLIANCE IS NOT WORKING AS IT SHOULD, HAS BEEN DROPPED, DAMAGED, LEFT OUTDOORS, OR DROPPED INTO WATER, TAKE IT TO A SERVICE CENTER PRIOR TO CONTINUING USE.
-
Page 17: Warranty
North America will provide labor and parts, at no cost to you, to correct any such defect in products purchased in the United States, U.S. Military Exchanges and Canada. HOW TO MAKE A WARRANTY CLAIM If this product is not as warranted, take or send the product to either a Oreck Sales and Service ®... - Page 19 GUIDE D’UTILISATION O R E C K P R O S H I E L D purificateur d'air ©2014 Techtronic Floor Care Technology Limited. All rights reserved. #961151924 WK11260CA...
- Page 20 N O U S V O U S R E M E R C I O N S d'avoir acheté un produit Oreck...
- Page 21 TABLE des MATIÈRES CONSIGNES DE SÉCURITÉ IMPORTANTES ..............................CARACTÉRISTIQUES ................................................UTILISATION ......................................................NETTOYAGE ......................................................Fréquences de nettoyage ........................................................Nettoyage du préfiltre ............................................................. Nettoyage du filtre permanent Truman Cell ® ......................................... Séchage du filtre Truman Cell ® ....................................................Nettoyage de l'oxygénateur catalytique ............................................
-
Page 22: Consignes De Sécurité Importantes
• Ne pas tirer sur le cordon pour débrancher l’appareil. Le manquement à cette consigne pourrait causer des étincelles électriques et un incendie. Débrancher l'appareil en saisissant la fiche. • Les appareils de la série ProShield d'Oreck sont équipés d'un interrupteur de courant de fuite (ALCI). - Page 23 Nota: A fi n de réduire les risques de choc électrique, cet appareil est muni d’une fi c he polarisée (une broche est plus large que l’autre). Cette fi c he ne peut être insérée que dans une prise de courant polarisée et uniquement dans un sens.
-
Page 24: Caractéristiques
Brancher dans une prise de courant pour commencer l'utilisation. Base Amovible Permet au purificateur d'air de tenir à la verticale. Il suffit de déposer l'appareil sur sa base, le logo Oreck orienté vers l'avant et les boutons du tableau de commande sur le dessus. - Page 25 Revitaliseur d'air Ce bouton active le revitaliseur conçu pour fonctionner de façon continue, mais qui peut être désactivé si désiré. Ajoute à l'air une fraîcheur additionnelle en émettant des ions négatifs et peut aussi causer l'agglomération et l'éjection des particules de poussière de l'air passant dans le purificateur d'air.
-
Page 26: Utilisation
3. UTIL I SATI O N EMPL AC EMENT 1. Installer le purificateur d'air sur une surface solide comme une table ou un bureau. L'appareil peut être installé à l'horizontale ou à la verticale selon l'espace offert. S'assurer que la grille n'est pas obstruée par d'autres objets et que l'appareil n'est pas exposé... -
Page 27: Nettoyage
NETTOYANT DOUX NON ABRASIF. FILTRE TRUMAN CELL 2 À 4 SEMAINES APPLIQUER LE NETTOYANT ASSAIL-A-CELL ® D'ORECK OU TREMPER DANS DE L'EAU TIÈDE OU DE L'EAU TIÈDE MÉLANGÉE À UN DÉTERGENT LIQUIDE DOUX. BIEN RINCER ET SÉCHER. PRÉFILTRE 2 À 4 SEMAINES BIEN RINCER À... -
Page 28: Nettoyage Du Préfiltre
NETTOYAGE DU PR É FILTR E 1. Débrancher le purificateur d'air et le renverser sur son côté, le couvercle à charnière sur le dessus. 2. Ouvrir le couvercle supérieur en appuyant sur le bouton dégagement. 3. Retirer le préfiltre du boîtier directement vers le haut. 4. - Page 29 4. Le déposer dans un évier, une baignoire ou à un autre endroit où le nettoyant peut atteindre toutes les surfaces. 5. Appliquer le nettoyant Assail-A-Cell d'Oreck entre chaque plaque du filtre permanent et sur toutes les surfaces. Permettre au nettoyant de pénétrer quelques minutes, mais ne pas le laisser sécher.
-
Page 30: Séchage Du Filtre Truman Cell
SÉCH AGE DU FILT RE TR UMAN C EL L Nota: Après le nettoyage, le fi l tre Truman Cell doit être complètement sec pour fonctionner normalement. Un mode de séchage permet d'éliminer toute humidité résiduelle. En mode de séchage, le ventilateur fonctionne à vitesse moyenne, et aucune alimentation n'est fournie au fi l tre Truman Cell . -
Page 31: Nettoyage De L'oxygénateur Catalytique
NETTOYAGE DE L'OXYGÉ N ATE UR C ATALY TI Q UE 1. Débrancher le purificateur d'air et le renverser sur son côté, le couvercle à charnière sur le dessus. 2. Ouvrir le couvercle supérieur en appuyant sur le bouton dégagement. 3. -
Page 32: Entretien
5. EN T RE TI EN REMPL AC EMENT DE L 'AB SORB A NT D' OD E UR FAC ULTATI F 1. Débrancher le purificateur d'air et le renverser sur son côté, le couvercle à charnière sur le dessus. 2. -
Page 33: Guide De Dépannage
6 . GU ID E DE D ÉPANN AG E Les problèmes qui semblent graves peuvent souvent être résolus facilement. Le présent guide peut vous aider pour le dépannage. Toute autre tâche d’entretien doit être confiée à un centre de service Oreck autorisé. PROBLÈME VÉRIFICATION... - Page 34 ASPIRATEUR MUNI D'UNE BROSSE DOUCE. NE PAS LES ODEURS. UTILISER DE LIQUIDES POUR NETTOYER L'ABSORBANT D'ODEUR. • REMPLACER ABSORBANT D'ODEUR SI DÉSIRÉ. L'APPAREIL NE VÉRIFIER TOUS LES COMMUNIQUER AVEC ORECK POUR OBTENIR FONCTIONNE ÉLÉMENTS CI-DESSUS DU SERVICE. TOUJOURS PAS CORRECTEMENT.
-
Page 35: Garantie
La présente garantie ne couvre pas le ramassage, la livraison, le transport ou la réparation à domicile du produit. Cependant, si le produit est posté à un centre de vente et de service Oreck pour une réparation sous garantie, son renvoi sera payé. Cette garantie limitée ne couvre pas le remplacement de pièces non réutilisables ou consommables comme les filtres, les cartouches et autres pièces sujettes à... - Page 36 Distributed by Royal Appliance Mfg. Co. Glenwillow, Oh 44139 961151924 WK01204CA EEC Statement of Compliance: Manufacturer/EEC importer: Oreck Ltd., hereby on our own responsibility, declare that the WK01204CA series is manufactured in compliance with the following Directives: Safety: 2006/95/EC Low Voltage Directive. EMC: 2004/108/EC Electromagnetic Compatibility Directive.
Need help?
Do you have a question about the PROSHIELD WK11260CA and is the answer not in the manual?
Questions and answers
I cleaned and washed the cel on my air purifier and still see the red warning light
The red warning light on the Oreck PROSHIELD WK11260CA air purifier stays on after cleaning the cell because it is a 30-day cleaning reminder. It needs to be manually reset by pressing the red reset button each time after cleaning and reinstalling the ALCI safety device.
This answer is automatically generated
Need replacement odor filter part number wk01204ca
You can find a replacement odor filter for the Oreck PROSHIELD WK11260CA by reordering replacement filter #WK01204CA. Check with your local retailer or authorized service center for availability.
This answer is automatically generated
