Summary of Contents for Goobay WTS-E 2 C QC 3 PD

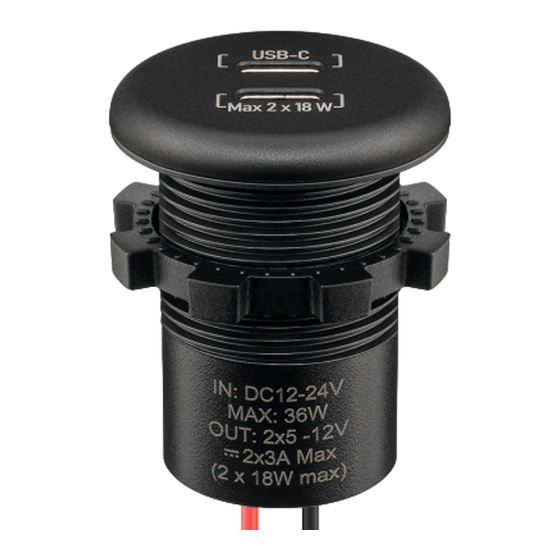

- Page 1 DE - Einbau- und Betriebsanleitung EN - Installation and User Manual ART. 61694 & 61692 ART. 61693 & 61695 WTS-E 2 C QC 3 PD WTS-E 2 C QC 3 PD USB-CHARGER 2x TYPE C USB-CHARGER 2x TYPE C BLACK TOP COVER...
-
Page 2: Table Of Contents
Einbau- und Betriebsanleitung EINBAU- UND BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitshinweise ..............2 Beschreibung und Funktion ............3 Produkt ..................3 Lieferumfang ................3 Bedienelemente ................ 3 Technische Daten ..............4 Bestimmungsgemäßer Gebrauch..........5 Vorbereitung ................5 Einbau ..................5 Einbauort bestimmen und Loch bohren ........5 Elektrischer Anschluss .............. -
Page 3: Sicherheitshinweise
Sicherheitshinweise Die Anleitung ist Bestandteil des Produktes und enthält wichtige Hin- weise zum korrekten Gebrauch. • Lesen Sie die Anleitung vollständig und sorgfältig vor Gebrauch. Die Anleitung muss bei Unsicherheiten und Weitergabe des Produktes verfügbar sein. • Bewahren Sie die Anleitung auf. Stromschlaggefahr •... -
Page 4: Beschreibung Und Funktion
Einbau- und Betriebsanleitung Massekurzschluss • Schließen Sie am Produkt angeschlossene Geräte NICHT gleich- zeitig über andere Schnittstellen am Fahrzeug an. • Die Anschlussbuchsen dürfen nicht mit einer anderen Span- nungsquelle verbunden werden. Beschreibung und Funktion 2.1 Produkt Das Produkt ist ein USB-Ladegerät für den Einbau in Kraftfahrzeu- gen wie Wohnmobilen, Personenkraftwagen und Lastkraftwagen. -
Page 5: Technische Daten
2.4 Technische Daten Artikelnummer 61694 61692 61693 61695 Eingang 12-24 V , 2,6-3,6 A Anschlüsse 2x USB-C™-PD-Buchse 5,0 V , 3,0 A, 15,0 W oder Ausgang USB-C™ PD 9,0 V , 2,0 A, 18,0 W oder 12,0 V , 1,5 A, 18,0 W (max.) Ausgangsleistung 36 W max. -
Page 6: Bestimmungsgemäßer Gebrauch
Einbau- und Betriebsanleitung Bestimmungsgemäßer Gebrauch Eine andere als in Kapitel „Beschreibung und Funktion“ bzw. in den „Sicherheitshinweisen“ beschriebene Verwendung ist nicht gestattet. Dieses Produkt darf nur in trockenen Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. -
Page 7: Elektrischer Anschluss
5.2 Elektrischer Anschluss GEFAHR! Verletzungsgefahr durch unsachgemäße Installation! Die unsachgemäße Ausführung von elektrischen Verbindungen im Fahrzeug kann zu erheblichen Gefahren führen. • Lassen Sie Arbeiten am Bordnetz nur von ausgebildeten Fach- kräften durchführen! Es gibt verschiedene Möglichkeiten den USB-Charger mit dem Bord- netz zu verbinden, beispielsweise über einen Sicherungs- oder Vertei- lerkasten im Fahrzeuginneren. -
Page 8: Bedienung
Einbau- und Betriebsanleitung Bedienung 1. Wenn der USB-Charger so angeschlossen wurde, dass nur Strom anliegt, wenn die Zündung eingeschaltet ist, schalten Sie zunächst die Zündung ein. 2. Schließen Sie bis zu zwei USB-Geräte über geeignete Adapter- kabel an die USB-C™-PD-Buchsen des USB-Chargers an. Adapterkabel sind nicht im Lieferumfang enthalten. -
Page 9: Wartung, Pfl Ege, Lagerung Und Transport
Wartung, Pfl ege, Lagerung und Transport Das Produkt ist wartungsfrei. ACHTUNG! Sachschäden • Verwenden Sie zum Reinigen nur ein trockenes und weiches Tuch. • Verwenden Sie keine Reinigungsmittel und Chemikalien. • Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung. -
Page 10: Verpackung
Einbau- und Betriebsanleitung 10.2 Verpackung Verpackungen können kostenlos in den entsprechenden Sammelstellen entsorgt werden - Papier in der Papiertonne, Kunststoff e im gelben Sack und Glas im Altglas-Container. DE4535302615620 11 EU-Konformitätserklärung Mit dem CE-Zeichen erklärt die Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt. - Page 12 Installation and User Manual INSTALLATION AND USER MANUAL Table of contents Safety instructions ..............12 Description and Function ............13 Product ................... 13 Scope of Delivery ..............13 Operating Elements ..............13 Specifi cations ................14 Intended Use ................15 Preparation ................
-
Page 13: Safety Instructions
Safety instructions The manual is part of the product and contains important information for correct use. • Read the manual completely and carefully before use. The manual must be available for uncertainties and passing the product. • Keep this manual. Risk of electric shock •... -
Page 14: Description And Function
Installation and User Manual Description and Function 2.1 Product The product is a USB charger for installation in motor vehicles such as motor homes, passenger cars and trucks. It has two USB-C™-PD so- ckets (PD = Power Delivery). The USB charger is used to charge and operate USB devices via the on-board power supply. -
Page 15: Specifi Cations
2.4 Specifi cations Item number 61694 61692 61693 61695 Input 12-24 V , 2.6-3.6 A Connections 2x USB-C™ PD socket 5.0 V , 3.0 A, 15.0 W or Output USB-C™ PD 9.0 V , 2.0 A, 18.0 W or 12.0 V , 1.5 A, 18.0 W (max.) Total power output 36 W max. -
Page 16: Intended Use
Installation and User Manual Intended Use We do not permit using the device in other ways like described in chapter „Description and Function“ or in the „Safety Instructions“. Use the product only in dry interior rooms. Not attending to these regulations and safety instructions might cause fatal accidents, injuries, and damages to persons and property. -
Page 17: Electrical Connection
5.2 Electrical connection DANGER! Risk of injury due to improper installation! Improper execution of electrical connections in the vehicle can lead to considerable danger. • Work on the on-board electrical system may only be carried out by trained specialists! There are various ways of connecting the USB charger to the vehicle electrical system, for example via a fuse box or distribution box inside the vehicle. -
Page 18: Protective Mechanisms
Installation and User Manual Protective mechanisms Failure Response Short circuit at the An internal protection mechanism triggers. The output USB charger then continues to operate normally. If a temperature of 120 °C is exceeded, the out- Overtemperature put voltage is reduced. at the output If a temperature of 150 °C is exceeded, the USB charger switches off... -
Page 19: Disposal Instructions
10 Disposal instructions 10.1 Product According to the European WEEE directive, electrical and electronic equipment must not be disposed with consumers waste. Its components must be recycled or disposed apart from each other. Otherwise contaminative and hazardous substances can damage the health and pollute the environment. As a consumer, you are committed by law to dispose electrical and electronic devices to the producer, the dealer, or public collecting points at the end of the devices lifetime for free. - Page 20 Pillmannstraße 12 38112 Braunschweig Germany Made in China © by Wentronic Deutschland Hotline: +49 (0180) 5005882 E-Mail: info@goobay.de Web: www.wentronic.com/content/mygoobay/ *(zum „Grundtarif“ laut EuGH, Urteil vom 02.03.2017, Az. C-568/15) *(at the „basic rate“ according to ECJ, ruling of 02.03.2017, ref. C-568/15)
