DE Betriebsanleitung
KFZ-Verlängerungs-/Verteiler-/DC-Adapterkabel
1 Sicherheitshinweise
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
VORSICHT! Brandgefahr durch Überlastung!
• Achten Sie auf die maximalen Ausgangsströme des Produktes.
ACHTUNG! Kurzschlussgefahr!
• Überbrücken Sie keine Kontakte.
• Stecken Sie keine Gegenstände in Lüftungsschlitze oder An-
schlussbuchsen.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-
nutzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädi-
gungen, Störungen und anderen nicht durch die Begleitdokumen-
tation behebbaren Problemen, an den Händler oder Hersteller
Zielgruppeninformationen
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Lassen Sie das Produkt im Betrieb nie unbeaufsichtigt.
• Verwenden Sie das Produkt nur bei laufendem Motor, da die Bat-
terie sonst schnell entladen werden kann.
• Achten Sie bei Betrieb darauf, dass das angeschlossene Kleinge-
rät so gelagert ist, dass es während der Fahrt nicht herunterfällt
oder zur Schleudergefahr wird.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen, sowie
Vibrationen und mechanischen Druck.
2 Beschreibung und Funktion
2.1 Produkt
Diese Produkte sind je nach Modell zum Verlängern oder Verteilen von KFZ-Bord-
spannungen an mobile Kleingeräte bzw. als Adpter für den Anschluss eines mobilen
Kleingerätes an die KFZ-Bordspannung vorgesehen.
Kabel mit KFZ-Stecker:
• Betreiben Sie diese nur an 12 V DC KFZ-Zigarettenanzünder-Buchsen.
(24 V DC-LKW nur, wenn auf dem Produkt gekennzeichnet.)
Der Eingangsstrom (INPUT) Ihres mobilen Kleingerätes darf die max.
Belastbarkeit (OUTPUT) Ihres Produktes nicht überschreiten!
Bei Verteilern wird immer die Gesamtbelastbarkeit angegben. Diese
muss durch die Anzahl der Verteilerausgänge geteilt werden um die
maximale Belastbarkeit pro Ausgang zu errechnen.
Bsp.: Ein 2-fach-Verteiler mit einer Gesamtbelastbarkeit von 2,5 A
kann maximal entweder mit 1 x 2,5 A oder mit 2 x 1,25 A
belastet werden.
2.2 Lieferumfang
KFZ / Auto Zigarettenanzünder; 12/24 V Stecker, Bedienungsanleitung
2.3 Bedienelemente und Teile

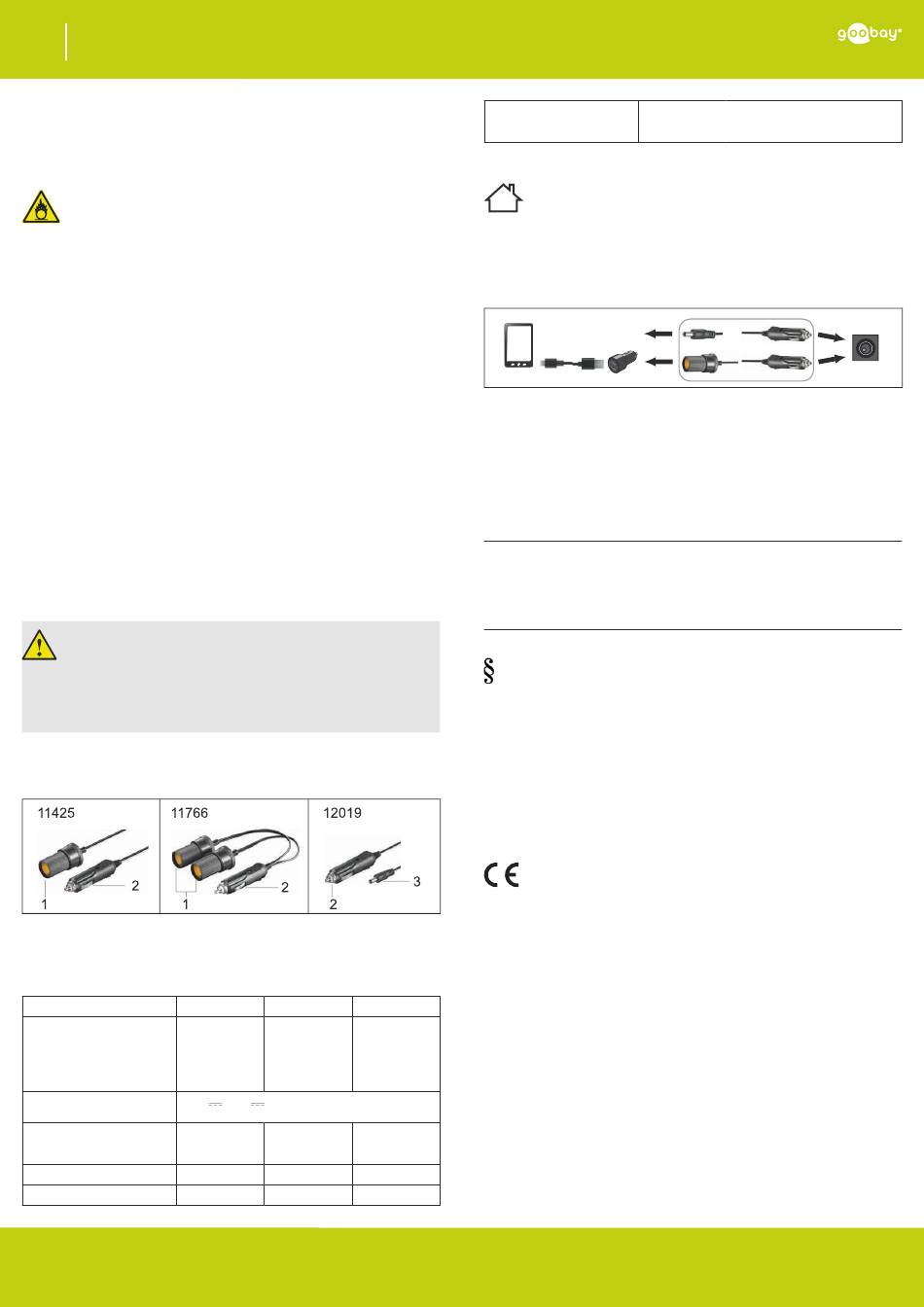

Fig. 1: Bedienelemente und Teile
1 Zigarettenanzünder-Buchse
3 DC-Stecker
2.4 Technische Daten
Artikelnummer
Anschlüsse: 1x Zigaret-
tenanzünder-
1x Zigaret-
tenanzünder-
Betriebsspannung (Produk- 12 V
te mit KFZ-Anschluss)
Max. Stromstärke
(Immer mit Kleingerät
abgleichen)
Nettogewicht
Kabellänge
REV2019-05-14
V2.1 ss
Änderungen vorbehalten.
2 Zigarettenanzünder-Stecker
11425 11766
1x Zigaret- 1x Zigaret-
tenanzünder- tenanzünder-
Stecker , Stecker , Stecker, 1x
2x Zigaret- DC-Stecker
tenanzünder- (5,5 x 2,1 x 10
Buchse Buchse
(24 V , wenn auf Produkt gekennzeich-
net)
2 x 1,25 A oder
1 x 2,5 A
1 x 2,5 A
86 g 62 g
2,0 m 0,2 m
Sicherung
Typ
Anzahl
Tab. 1: Technische Daten
3 Bestimmungsgemäßer Gebrauch
4 Anschluss
Fig. 2: Anschluss
11425/
11766:
12019:
5 Wartung, Pflege, Lagerung und Transport
ACHTUNG! Sachschäden
6 Haftungshinweis
8 Entsorgungshinweise
9 EU-Konformitätserklärung
12019
mm)
1 x 2,5 A
71 g
1,8 m
- 1 -
Feinsicherung, 6,3x32 mm, flink, 3 A, 250 V
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur im Trock-
enen benutzt werden. Das Nichtbeachten und Nichteinhalten dieser
Bestimmungen und der Sicherheitshinweise können zu schweren
Unfällen und Schäden an Personen und Sachen führen.
1. Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
2. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
3. Verbinden Sie ihr mobiles Kleingerät, über einen geeigneten Adap-
ter mit dem Verlängerungs- / Verteilerkabel.
3. Verbinden Sie ihr mobiles Kleingerät mit dem Adapterkabel.
4. Verbinden Sie das Verlängerungs / Verteiler- / Adapterkabel mit
einer KFZ-Zigarettenanzünderbuchse.
5. Trennen Sie alle Kabelverbindungen nach Benutzung.
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Originalverpackung für den Transport aufheben und verwenden.
Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
Dieses Produkt gehört nicht in den Hausmüll. Geben Sie es am Ende
seiner Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurück.
Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht.
Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue
Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen
Sammelstellen gesammelt: Altglas, Kunststoffe, Altmetalle, Bleche
uvm. Mit dieser Art der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutz unserer Umwelt.
Mit dem CE Zeichen erklärt Goobay
Wentronic GmbH, dass das Produkt die grundlegenden Anforderungen
und Richtlinien der europäischen Bestimmungen erfüllt.
by Wentronic GmbH | Pillmannstraße 12
11425, 11766, 12019
1x
, eine registrierte Marke der
®
Goobay
®
38112 Braunschweig | Germany
