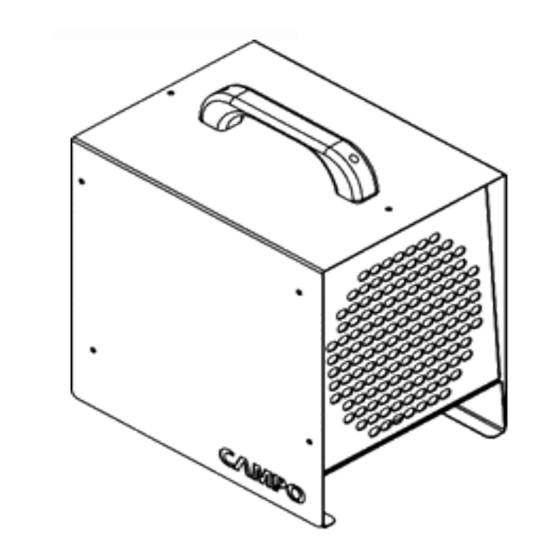

BLAZE 6/9E ELECTRIC FAN HEATER
PRODUCT MANUAL
REPORT # 0367EH006S
CSA C22.2 No. 46-M1988 (R2006)
UL 1278 Ed. 3 (2011 Revisions)
IMPORTANT
READ AND UNDERSTAND THIS MANUAL BEFORE ASSEM-
BLING, STARTING OR SERVICING THE HEATER.
IMPROPER USE OF HEATER CAN CAUSE SERIOUS INJURY.
KEEP THIS MANUAL FOR FUTURE REFERENCE.
FOR PROFESSIONAL USE ONLY
Campo Equipment Co. Ltd. 1 866 323 0042
wwww.campoequipment.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ECOBlaze BLAZE 6/9E and is the answer not in the manual?

Questions and answers

Related Manuals for Campo Equipment ECOBlaze BLAZE 6/9E

Summary of Contents for Campo Equipment ECOBlaze BLAZE 6/9E

  • Page 1 READ AND UNDERSTAND THIS MANUAL BEFORE ASSEM- BLING, STARTING OR SERVICING THE HEATER. IMPROPER USE OF HEATER CAN CAUSE SERIOUS INJURY. KEEP THIS MANUAL FOR FUTURE REFERENCE. FOR PROFESSIONAL USE ONLY Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 2 15. Avoid use of an extension cord because it may overheat and cause a risk of fire. However, if you have to use an extension cord, the cord shall be a three (3) wire grounded cord (check minimum size from specifica- tions) Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...

  • Page 3: Limited Warranty

    There will be charges rendered for product repair after our warranty period has expired. Proof of purchase, including date, must accompany request for in- warranty service. Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...

  • Page 4: Operation

    4. Disconnect the power supply plug NOTE! THE HEATER IS EQUIPPED WITH AN OVERHEAT LIMIT SWITCH WHICH MAY CAUSE THE HEATER TO STOP. CHECK AND REMOVE THE CAUSE FOR OVERHEATING BEFORE RESTARTING. Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...

  • Page 5: Maintenance

    3x8 AWG PLUG NEMA 14-50P EXTENSION CORD min. 3x8 AWG AMBIENT THERMOSTAT temp. range 32 - 150 °F (0 - 65 °C) LENGTH inches 23.5 WIDTH inches 13.5 HEIGHT inches WEIGHT Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 6 BLAZE 6/9E MANUAL Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 7 ECOBLAZE CAMPO EQUIPMENT CO. LTD. 1-866-323-0042 www.campoequipment.com Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 8 LIRE ET COMPRENDRE CE MANUEL AVANT DE MONTER, DEMARRAGE OU DE REPARER LE CHAUFFE. MAUVAISE UTILISATION DE CHAUFFAGE PEUT PROVOQUER DES BLESSURES GRAVES. CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE. POUR USAGE PROFESSIONNEL Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 9 Évitez d'utiliser une rallonge car il peut surchauffer et causer un risque d'incendie. Toutefois, si vous devez utiliser un cordon de rallonge, il doit être de trois (3) fil cordon terre (vérifier la taille minimum de cahiers des charges) Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 10 Il y aura des frais rendus pour la réparation du produit après notre période de garantie a expiré. Une preuve d'achat, y compris la date, doit accompagner la demande de service sous garantie . Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 11 Tournez le commutateur à la position «OFF» • Débranchez le cordon d'alimentation REMARQUE! L'appareil est équipé de surchauffe COURSE QUI PEUT PROVOQUER LE CHAUFFE d'arrêter. VOIR et éliminer la cause de la surchauffe avant de redémarrer. Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...

  • Page 12: Entretien

    NEMA 14-50P RALLONGE min. 3x8 AWG TEMPERATURE DE plage de 32 - 150 °F (0 - 65 °C) THERMOSTAT D'AMBIANCE temperature LONGUEUR pouces 23.5 LARGEUR pouces 13.5 HAUTEUR pouces POIDS livres Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 13 2. Fils rouge et orange sont 314GA. TEW 105 EQUIPMENT LEGENDS: SW: interrupteur principale E1: élément #1 E2: élément #2 E3: élément #3 C: CONTACTeurOR F1: fusionner #1 HL: disque de limite haute STAT:THERMTROL Campo Equipment Co. Ltd. 1 866 323 0042 wwww.campoequipment.com...
  • Page 14 ECOBLAZE CAMPO EQUIPMENT CO. LTD. 1-866-323-0042 www.campoequipment.com...
  • Page 15 ECO BLAZE 69E  BLAZE 69E PARTS BREAKOUT REV 1    ITEM#  PART #  DESCRIPTION  QUANTITY  1  C50050  BASE  2  C50051  SUPPLY PANEL  3  C50052  TOP COVER  4  C50053  RETURN PANE  5  C50054  BARREL  6  C50005  BARREL SUPPORT BRACKET 7  C50055  BARREL BRACKET 8  C50030  FAN MOTOR BRACKET 9  C70087  GRAB HANDLE       ...
  • Page 16 ECO BLAZE 69E  BLAZE 6/9E ELECTRICAL BREAKOUT REV 1    ITEM#  PART #  DESCRIPTION  QUANTITY  1  C90041  1  HIGH LIMIT SWITCH  2  C50010  1  ADJUSTABLE THERMOSTAT  3  C50011  1  ADJUSTABLE THERMOSTAT KNOB  4  C50012  1  ADJUSTABLE THERMOSTAT BEZEL  5  C50056  1  CONTACTOR     6  C50031  1  FAN MOTOR      7  C50057  SELECTOR SWITCH  8  C50033  3  3KW ELEMENT  9  C50058  1 ...
  • Page 17 ECO BLAZE 69E  15  C50032  1  SELECTOR SWITCH    C50062  1  3/4" 2 SCREW CONNECTOR    C50063  1  CONTACTOR       C50041  1  FAN MOTOR    C50064  1  ADJUSTABLE THERMOSTAT    C50042  3  3KW ELEMENT    C50065  1  30A/50A PLUG    C50066  1  GOES WITH C50041 MOTOR    C50043  1  FUSE HOLDER    C50067  1  FAN BLADE ...
  • Page 18 ECO BLAZE 69E    BLAZE 69E DECAL KIT BREAKOUT REV 1    C50069  BLAZE 69E DECAL KIT  C50070  SERIAL NUMBER (VARIABLE DATA) FOR PACKAGING  C50071  SERIAL NUMBER (VARIABLE DATA) FOR UNIT COVER  C50072  YELLOW WARNING  C50073  RED WARNING   C50074  CAMPO LOGO  C50075  6 & 9KW DECALS       ...
