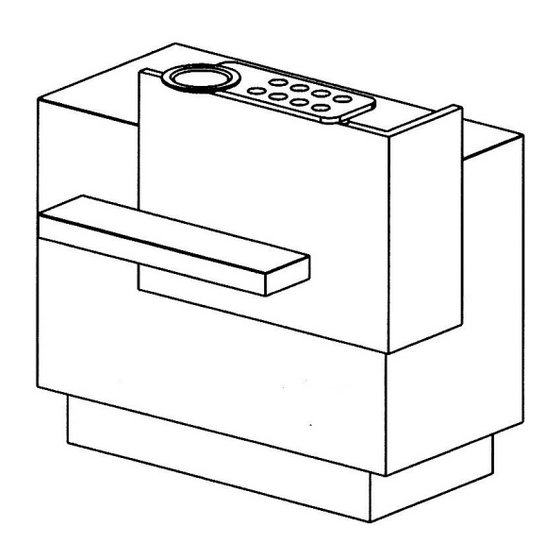

Corner smart
mit Winkelblende "B"
OLYMP GmbH & Co. KG, Germany
Hohenheimer Str. 91 - 97, 70184 Stuttgart
Postfach 10 36 63, 70031 Stuttgart
Telefon +49 711 2131-0
Telefax +49 711 2131-222
Corner smart-B MO
DE
Montageanleitung
GB
Mounting instructions
751388
10-2020
Advertisement
Related Manuals for Olymp Corner smart
Summary of Contents for Olymp Corner smart

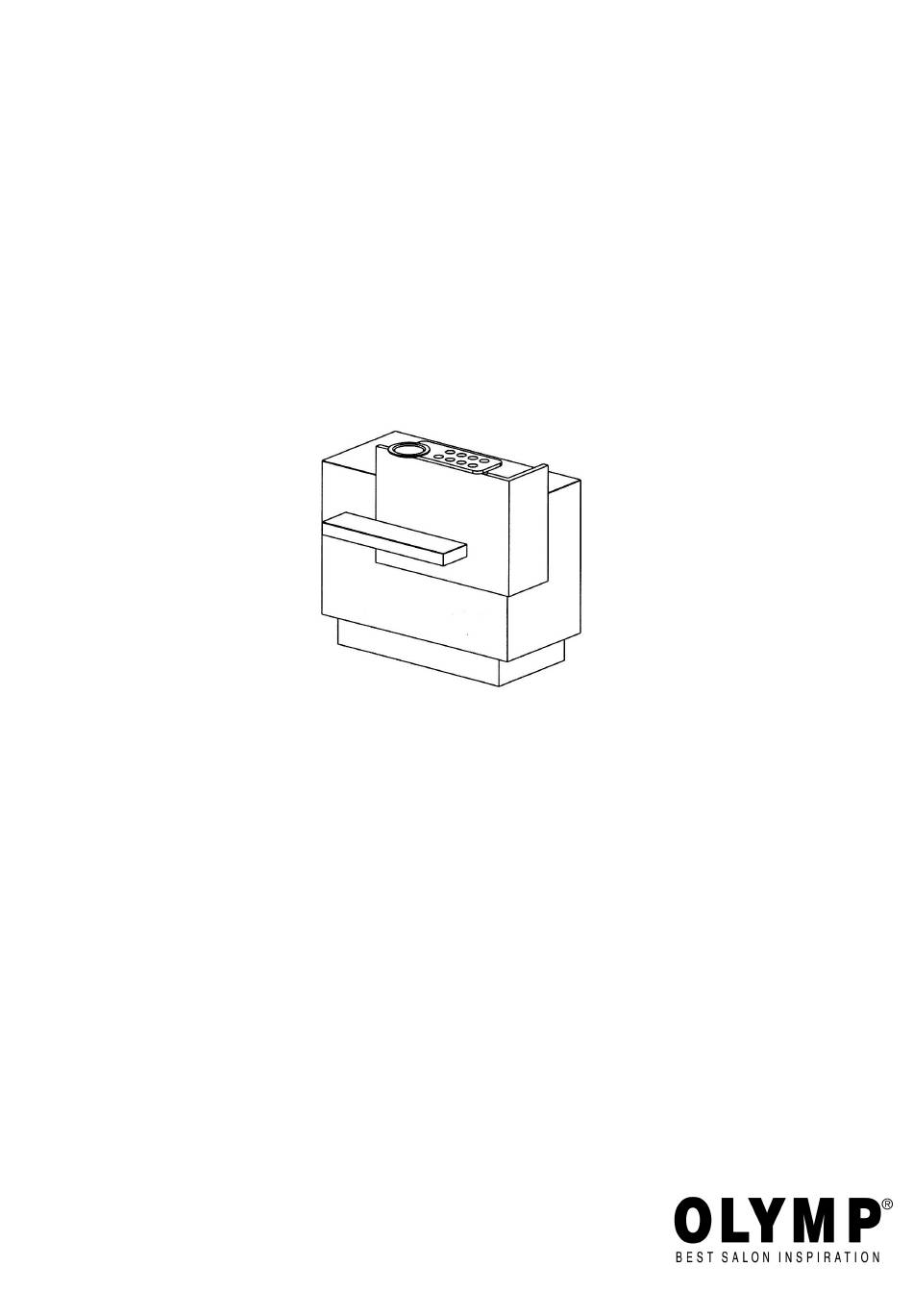

- Page 1 Corner smart mit Winkelblende “B” Montageanleitung Mounting instructions OLYMP GmbH & Co. KG, Germany Hohenheimer Str. 91 - 97, 70184 Stuttgart Postfach 10 36 63, 70031 Stuttgart Telefon +49 711 2131-0 Telefax +49 711 2131-222 751388 10-2020 Corner smart-B MO...
- Page 2 Abbildung zeigt Corner smart mit Winkelblende „B“ links (von Bedienerseite aus gesehen) Corner smart mit Winkelblende „B“ rechts ist spiegelbildlich. Illustration shows Corner smart with angle panel “B” L/H (viewed from receptionist’s position) Corner smart with angle panel “B” R/H is mirror image.
- Page 3 Zahlteller cash plate Winkelblende angle panel Zahlablage mit Zahlteller cash shelf cpl. with cash plate Winkelblende angle panel Corner smart mit Winkelblende „B“ links Corner smart with angle panel “B” L/H Corner smart „B“ MO...
- Page 4 Wenn Hinterleuchtung nicht leuchtet: > siehe „Fehlerbehebung“ in Anleitung für Revisionierbarkeit. Anleitung für Revisionierbarkeit anbringen: > Anleitung mit Klebetasche an verdeckter Stelle befestigen (z.B. an Innenseite einer Tür oder Seite) und Kunde über Platzierung der Anleitung informieren. Corner smart-B MO...
- Page 5 Assembly instruction: Set up corpus: - illustr. 1 > Set up reception desk over electrical connection in floor. Mount angle panel: - illustr. 2 > Hang on angle panel (A) into mounting rails (B) and align, distance from side same as from front.
