Summary of Contents for PROEL D20P

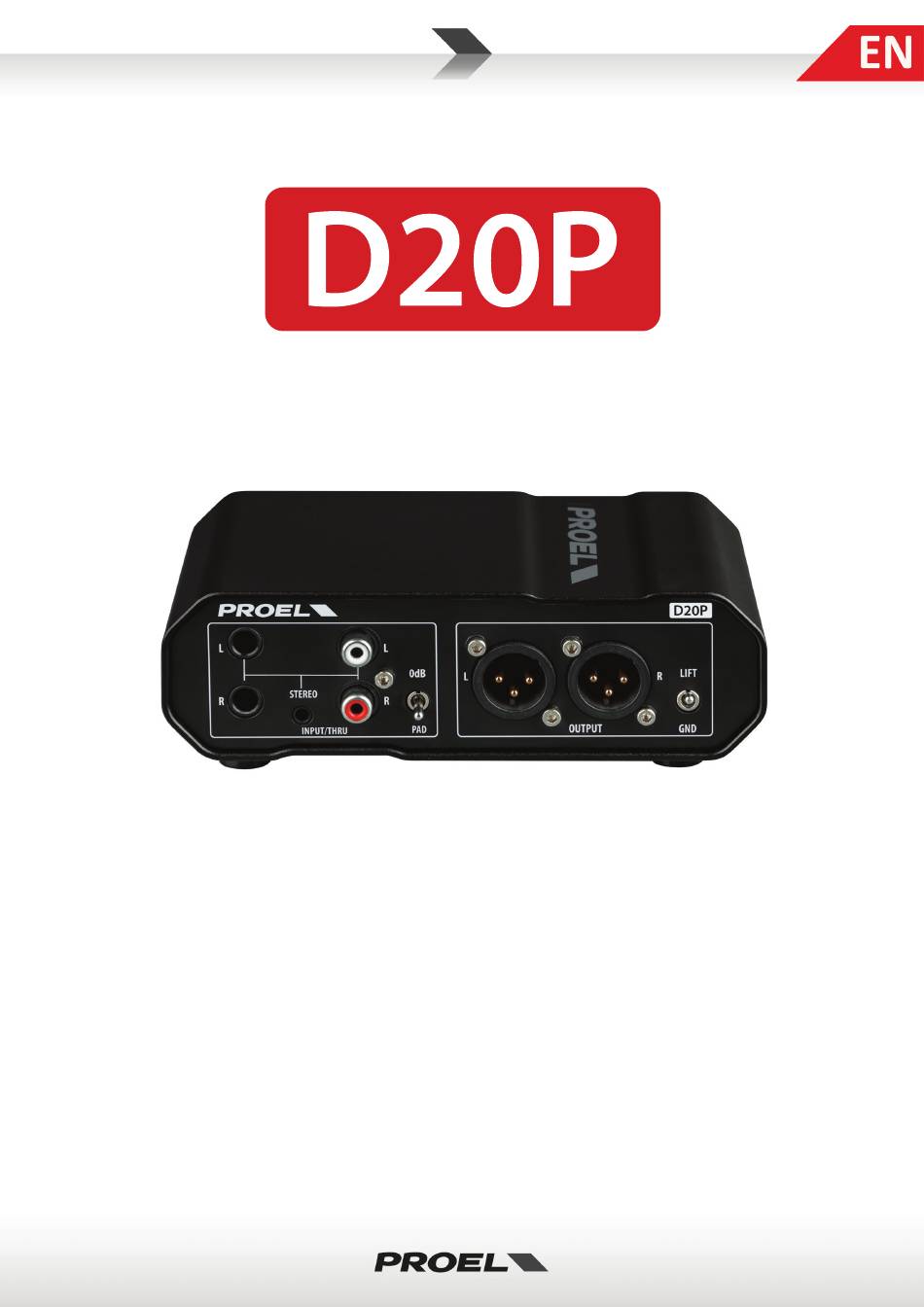

- Page 1 STEREO PASSIVE DIRECT INJECTION BOX USER MANUAL MANUALE D’USO...
- Page 2 D20P features two 1/4" jack to connect a stereo keyboard, or two RCA to connect a DJ console, or a 3,5mm mini-jack to connect a personal computer, for maximum flexibility...

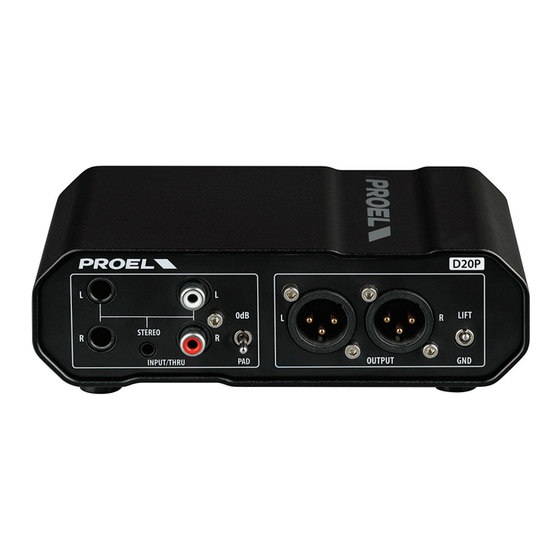

- Page 3 OPERATIONS 1. L & R INPUTS: 1/4” (6.3mm) unbalanced JACK inputs for left and right channels. 2. STEREO: 3,5mm stereo mini-jack input. 3. L & R RCA INPUTS: RCA standard stereo input. 4. PAD: adds 20dB of attenuation at the inputs with lever down.
-
Page 4: Connection Example
CONNECTION EXAMPLE The following image shows some typical connections: stereo keyboard or other in strument 2x jack long run stereo mini-jack balanced cables computer or phone or tablet or dj console main mixer or daw short unbalanced cables You can connect to the stereo INPUT any kind of stereo keyboard, cellular phone, tablet, personal computer or DJ console with unbalanced jack or mini-jack or RCA stereo connections. -
Page 5: Technical Specifications
TECHNICAL SPECIFICATIONS Model D20P System Type 2 channel passive DI Input Section Connectors 2 x unbalanced 1/4" JACK or, 2x unbalanced RCA or, 1x Stereo Mini JACK Input Impedance >250 Kohm (no PAD) / 10 Kohm (with PAD) Max Input Level... -
Page 6: Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS Watch for these symbols: • The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constitute a risk of electric shock to persons. -
Page 7: Declaration Of Conformity
This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired. - Page 8 è possibile la cancellazione del rumore di modo comune, come il ronzio. D20P è dotata di due jack da 1/4" per collegare una tastiera stereo, oppure di due RCA per collegare una console DJ, o di un mini-jack da 3,5mm per collegare un personal computer, per la massima flessibilità...
- Page 9 FUNZIONI 1. L & R INPUTs: 1/4” (6.3mm) ingressi JACK sbilanciati per i canali sinistro e destro. 2. STEREO: ingresso mini-jack stereo 3,5mm. 3. L & R RCA INPUTS: ingresso standard stereo RCA. 4. PAD: aggiunge 20dB di attenuazione agli ingressi con la leva abbassata.
-
Page 10: Esempio Di Connessione
ESEMPIO DI CONNESSIONE L'immagine seguente mostra le connessioni tipiche: tas�era stereo o altro strumento 2x jack cavi bilancia� stereo mini-jack lunghi computer o cellulare o tablet o console dj mixer principale cavi sbilancia� cor� o daw E’ possibile collegare agli ingressi stereo INPUT qualsiasi tipo di tastiera, cellulare, tablet, computer o consolle DJ con connessione jack sbilanciata, mini-jack o stereo RCA. -
Page 11: Specifiche Tecniche
SPECIFICHE TECNICHE Modello D20P Tipo di Sistema DI passiva 2 canali Sezione Ingressi Connettori 2 x 1/4" JACK sbilanciato 2 x RCA sbilanciato 1x Stereo Mini JACK Impedenza Ingresso >250 Kohm (no PAD) / 10 Kohm (con PAD) Max Livello Ingresso... -
Page 12: Istruzioni Di Sicurezza Importanti
ISTRUZIONI DI SICUREZZA IMPORTANTI Guarda questi simboli: Il lampo con la freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza • di "tensione pericolosa" non isolata all'interno della custodia del prodotto, che può essere di ampiezza sufficiente a costituire un rischio di scossa elettrica per le persone. -
Page 13: Dichiarazione Di Conformità
GARANZIA LIMITATA Proel garantisce tutti i materiali, la lavorazione e il corretto funzionamento di questo prodotto per un periodo di due anni dalla data di acquisto originale. I difetti rilevati entro il periodo di garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione, devono essere tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza scritta della data di acquisto e descrizione del tipo di difetto riscontrato. - Page 14 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 https://soundsystems.proel.com/ 96MAN0193-2024-01-02...
