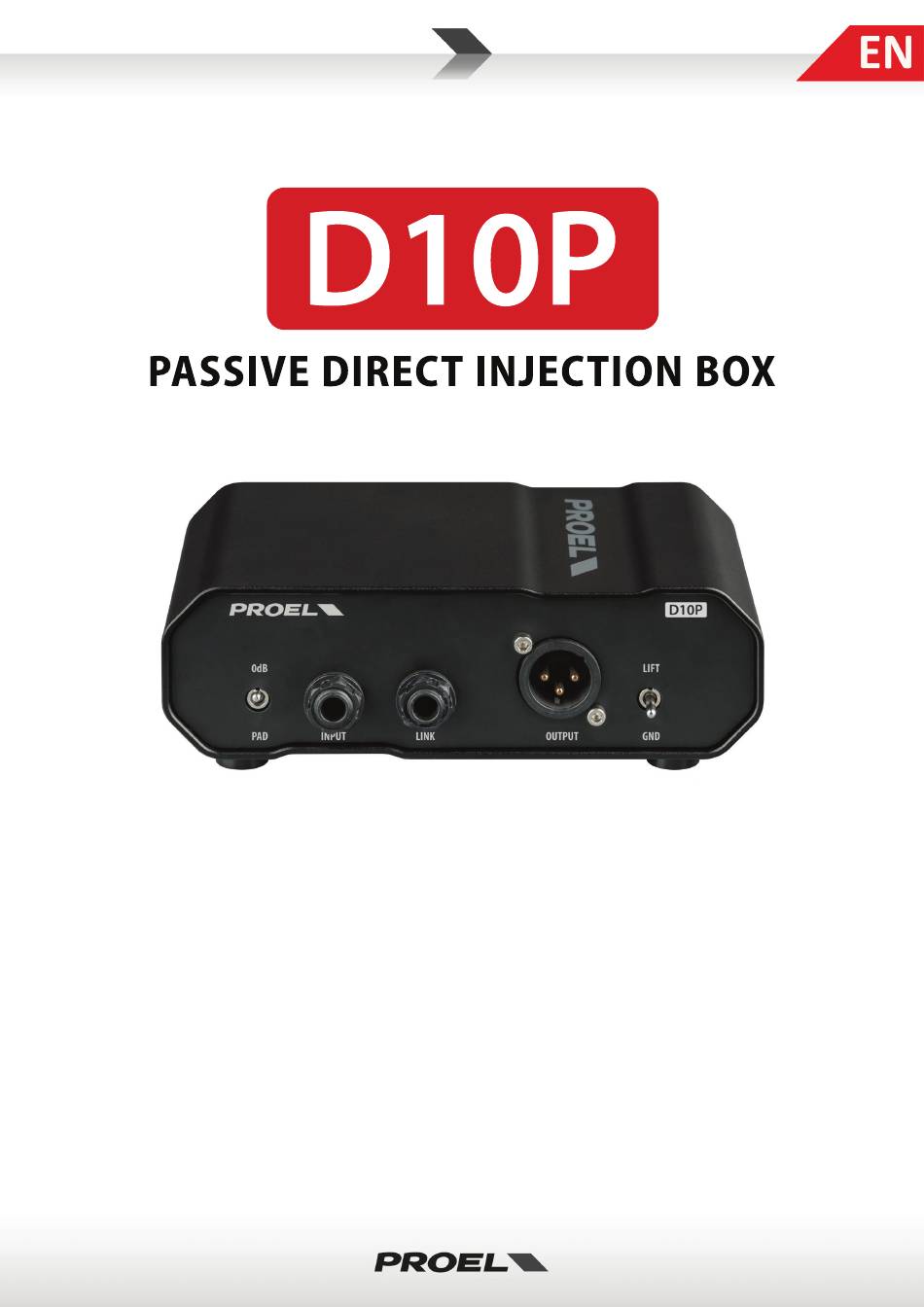

  • Page 1 USER MANUAL MANUALE D’USO...
  • Page 2 XLR microphone inputs of a mixing console. D10P is a passive direct box with transformer and does not require any external power such as phantom power or batteries to work.

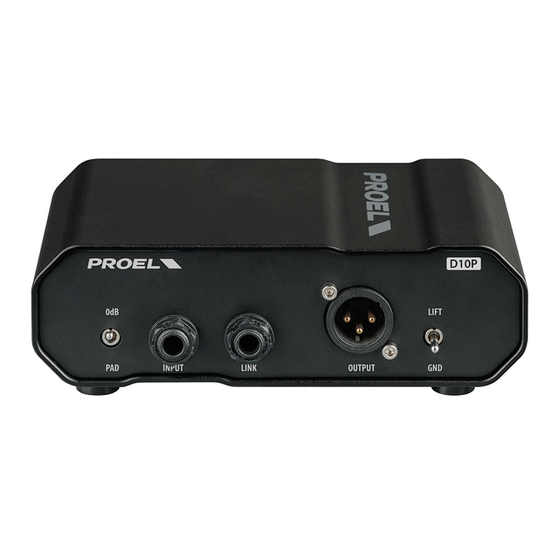

  • Page 3 OPERATIONS 1. PAD: adds 20dB of attenuation at the INPUT with lever down. 2. INPUT: 1/4” (6.3mm) unbalanced JACK input. 3. LINK: 1/4” (6.3mm) unbalanced JACK directly connected to JACK input. 4. OUTPUT: XLR balanced output. 5. GND LIFT: allows to disconnect the input ground (JACK sleeve) with the output ground (XLR pin 1) with lever up.

  • Page 4: Connection Example

    CONNECTION EXAMPLE The following image shows a typical connection: guitar, bass or other instrument mixer or jack jack short unbalanced cables jack long run balanced cable instrument amplifier You can connect to the INPUT any kind of acoustic guitar, electric guitar, bass guitar, keyboard, pedal output or personal computer with unbalanced jack connection (or by using connector adapters).

  • Page 5: Technical Specifications

    TECHNICAL SPECIFICATIONS Model D10P System Type 1 channel passive DI Input Section Connectors 1 x 1/4" JACK unbalanced Link 1 x 1/4" JACK unbalanced Input Impedance >250 Kohm (no PAD) / 10 Kohm (with PAD) Max Input Level +20 dBu (no PAD) / +40 dBu (with...

  • Page 6: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS Watch for these symbols: • The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure, that may be of sufficient magnitude to constitute a risk of electric shock to persons.

  • Page 7: Declaration Of Conformity

    This warranty does not extend to damage resulting from improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units, and when the unit has been properly used and warranty is still valid, then the unit will be replaced or repaired.
  • Page 8 XLR a livello microfonico di una console di missaggio. D10P è una DI Box passiva con trasformatore e non richiede alcuna alimentazione esterna come alimentazione phantom o batterie per funzionare.
  • Page 9 FUNZIONI 1. PAD: aggiunge 20dB di attenuazione all'INPUT con la leva abbassata. 2. INPUT: 1/4” (6.3mm) ingresso JACK sbilanciato. 3. LINK: 1/4” (6.3mm) JACK sbilanciato collegato direttamente al JACK d’ingresso. 4. OUTPUT: uscita XLR bilanciata. 5. GND LIFT: permette di scollegare la massa di ingresso (manicotto JACK) con la massa di uscita (pin 1 XLR) con la leva alzata.

  • Page 10: Esempio Di Connessione

    ESEMPIO DI CONNESSIONE L'immagine seguente mostra una connessione tipica: chitarra, basso o altro strumento mixer o jack jack cavo sbilanciato corto jack cavo bilanciato lungo amplificatore strumento E’ possibile collegare all'ingresso INPUT qualsiasi tipo di chitarra acustica, chitarra elettrica, basso, tastiera, uscita pedalini, personal computer ecc.

  • Page 11: Specifiche Tecniche

    SPECIFICHE TECNICHE Modello D10P Tipo di Sistema DI passiva 1 canale Sezione Ingressi Connettore 1 x 1/4" JACK sbilanciato Link 1 x 1/4" JACK sbilanciato Impedenza Ingresso >250 Kohm (no PAD) / 10 Kohm (con PAD) Max Livello Ingresso +20 dBu (no PAD) / +40 dBu (con...

  • Page 12: Istruzioni Di Sicurezza Importanti

    ISTRUZIONI DI SICUREZZA IMPORTANTI Guarda questi simboli: • Il lampo con la freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensione pericolosa" non isolata all'interno della custodia del prodotto, che può essere di ampiezza sufficiente a costituire un rischio di scossa elettrica per le persone.

  • Page 13: Dichiarazione Di Conformità

    GARANZIA LIMITATA Proel garantisce tutti i materiali, la lavorazione e il corretto funzionamento di questo prodotto per un periodo di due anni dalla data di acquisto originale. I difetti rilevati entro il periodo di garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione, devono essere tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza scritta della data di acquisto e descrizione del tipo di difetto riscontrato.
  • Page 14 PROEL S.p.A. (World Headquarters - Factory) Via alla Ruenia 37/43 64027 Sant’Omero (Te) – Italy Tel: +39 0861 81241 Fax: +39 0861 887862 https://soundsystems.proel.com/ 96MAN0192-2023-12-21...
