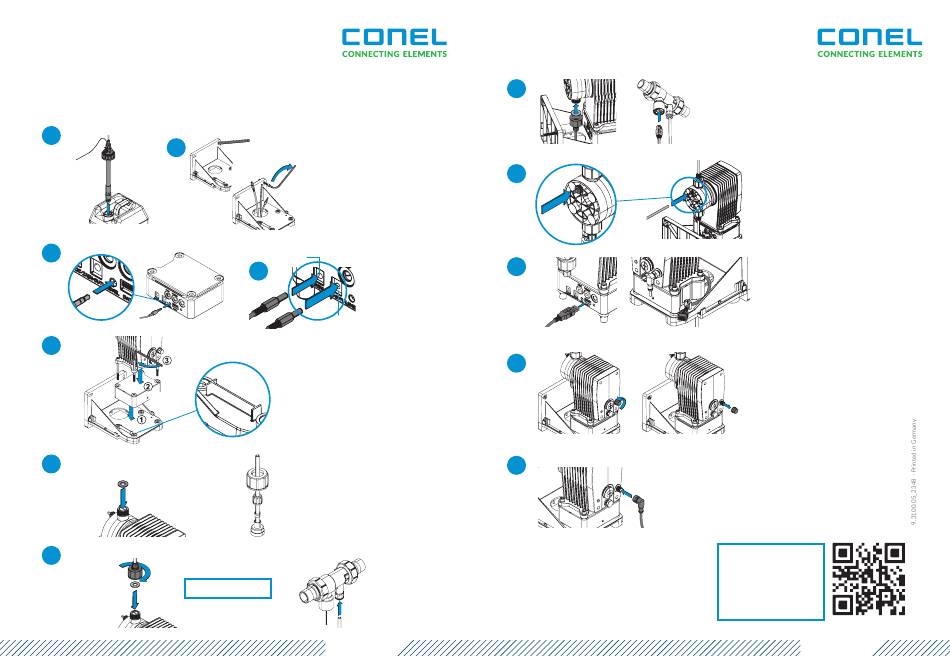

Conel CLEAR PRO DOS Quick Start

CLEAR PRO DOS
SCHNELLSTART
[1] Stellen Sie den Kanister mit der entsprechenden Dosierlösung auf und schrauben Sie die Sauglanze auf das Gebinde.
1
2
[3] Stecken Sie das Anschlusskabel der Sauglanze in die Buchse "Level" der Elektronikbox auf der Rückseie der Pumpe.
3
5
[C]
[B]
[A]
[6] Legen Sie die Dichtung auf den druckseitigen An-
6
schluss des Dosierkopfes. Die flachdichtende Seite der
Dichtung zeigt dabei nach oben.
[7] Schließen Sie den Druckschlauch am John-Guest-Anschluss der Impfstelle an und verbinden Sie den Schauch mit der Verschraubung
7
an der Pumpe.
Kürzen Sie den Schlauch.
[2] Zeichnen Sie die drei Befestigungspunkte
an und montieren Sie die Wandhalterung der
CLEAR PRO DOS CONEL mit den beiliegen-
den Dübeln (8mm) und den drei Innensechs-
kantschrauben an der Wand.
Ziehen Sie anschließend das Kabel des
Netzteils, das Verbindungskabel der Saug-
lanze und den Saugschlauch zur besseren
Montage durch die runde Öffnung der
Wandhalterung.
IN
4
[4] Stecken Sie das Kabel
für die Stromversorgung
zur Elektronikbox in die
Buchse "24 V DC (IN)"
und das Kabel für die
Stromversorgung zwischen
Elektronikbox und Pumpe
der Elektronikbox in die
OUT
Buchse "24 V DC (OUT)".
[5] Positionieren Sie die Elektronikbox auf dem Wand-
halter [A]. Stellen Sie die Pumpe auf die Elektronik-
box [B]. Verschrauben Sie die Elektronikbox und die
Pumpe mit den vier Innensechskantschrauben [C] an
dem Wandhalter.
Bauen sie die Quetschverschraubung für den Druck-
schlauchs in der dargestellten Reihenfolge zusammen.
Kürzen Sie den Schlauch so ein, dass sie diesen Span-
nungsfrei mit dem Impfstück verbinden können.
Der Rest des Schlauchs wird für die Saugleitung der
Pumpe benötigt.
Stand alone
conel.de
8
9
10
11
[12] Schließen Sie das 4-polige Steuerungskabel an der Vorderseite der Pumpe an.
12
Stellen Sie die Stromversorgung her, indem Sie den Netzstecker einstecken.
Wenn die LED auf der Vorderseite blinkt, ist die Dosierpumpe bereit für die
Inbetriebnahme!
CONEL
DER BESTE FREUND DES INSTALLATEURS.
Schnellstart CLEAR PRO DOS/1.0/11-23/©
CONEL GmbH / Margot-Kalinke-Straße 9 / 80929 München
Sämtliche Bild-, Produkt-, Maß- und Ausführungsangaben entsprechen
dem Tag der Drucklegung.
Technische Änderungen vorbehalten. Modell- und Produktansprüche
können nicht geltend gemacht werden.
[8] Verbinden Sie die Pumpe und die Sauglanze mit dem Saug-
schlauch. Der Zusammenbau der Quetschverschraubung erfolgt wie
oben beschrieben. Die flachdichtende Seite der Dichtung zeigt jetzt
nach unten.
Stecken Sie anschließend das Verbindungskabel in den Steckplatz
am Impfstück.
[9] Stecken Sie den transparenten Entlüftungs-
schlauch an die Entlüftungsschraube.
[10] Wenn Sie ein USB Kabel für den Datenaus-
tausch verwenden, befindet sich der Anschluss auf
der Rückseite der Steuerbox.
Führen Sie das Kabel um die Steuerbox herum und
clipsen Sie es in die vorgesehene Halterung ein, um
den Anschluss stets verfügbar zu haben.
[11] Drehen Sie die Schutzkappe an der Vorderseite
der Pumpe ab.
Ausführliche Informationen zur
Installation und Bedienung der
CLEAR PRO DOS finden Sie in
der Bedienungsanleitung.
Scannen Sie den QR-Code,
um die Bedienungsanleitung
herunterzuladen.
conel.de
