Related Manuals for IBEA 25STL

Summary of Contents for IBEA 25STL

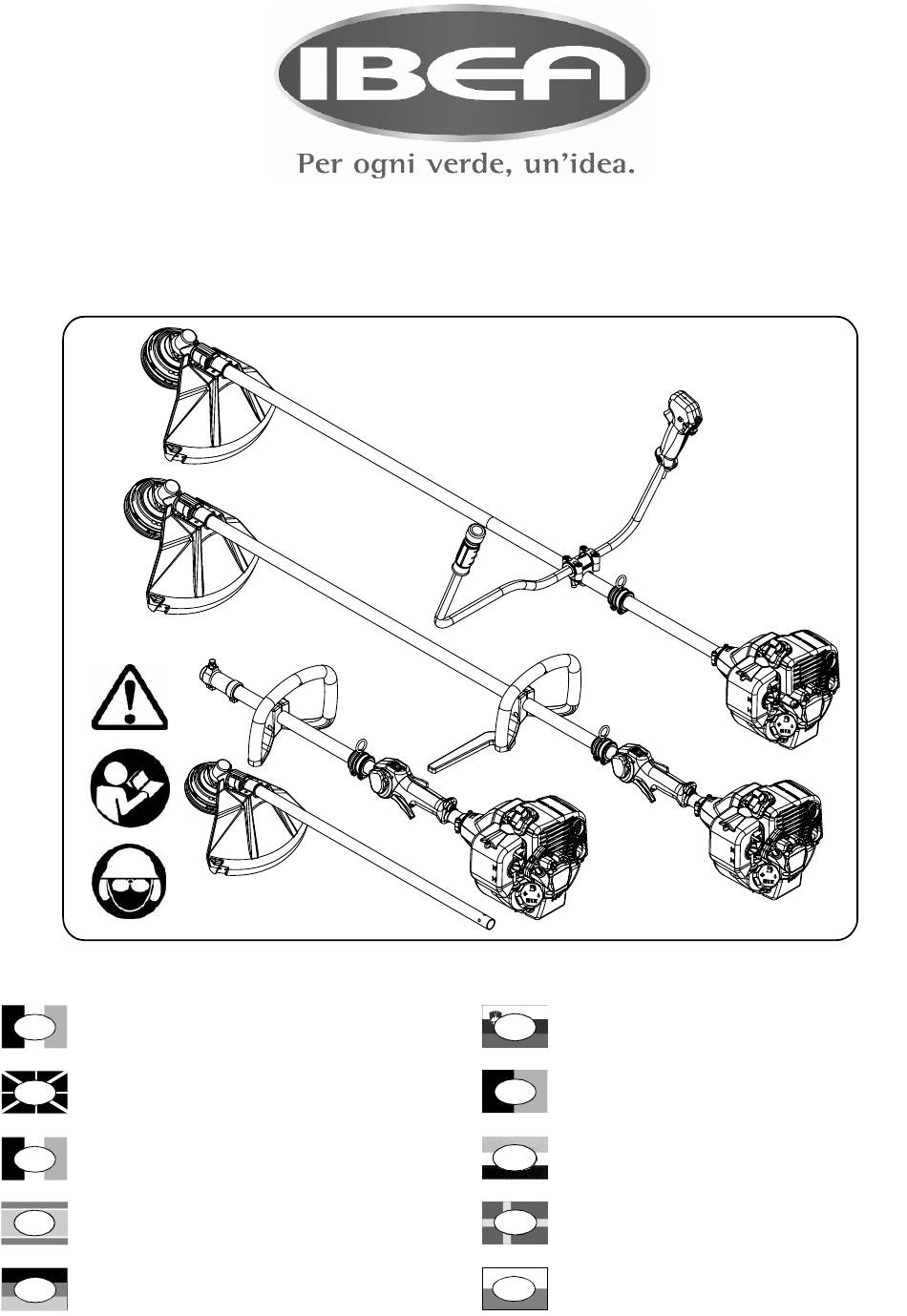

  • Page 1 MOD. 25ST L / B / MUL (STAGE V) MANUALE D’ISTRUZIONE NAVODILO ZA UPORABO MANUAL DE INSTRUÇÕES OWNER’S MANUAL MANUEL D’INSTRUCTION INSTRUCTIEHANDLEIDING MANUAL DE INSTRUCCIONES BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUKCJA OBSŁUGI...
  • Page 2 FIG . 2 FIG . 4 FIG . 3 FIG . 7 FIG . 6 FIG . 5 FIG . 10 FIG . 9 FIG . 8 FIG . 14 FIG . 15 FIG . 13...
  • Page 3 FIG . 16 FIG . 17 FIG . 18 oil: service TC 1:25 4% oil: IBEA 1:50 2% FIG . 19 FIG . 20 FIG . 21 RX80 FIG . 23 FIG . 24 FIG . 22 FIG . 25 FIG .
  • Page 4 (INDICE PAG . 6) INTRODUCTION Dear customer, thank you very much for having chosen a quality product of the company IBEA. For proper use of brush-saws and to avoid accidents, do not start work without having read the manual carefully. You’ll find this guide on the explanations of operation of various components and instructions for the necessary inspections and maintenance.
  • Page 5 (VSEBINA PAG . 41) INTRODUÇÃO Prezado cliente, agradecemos-lhe por ter escolhido um produto de qualidade da empresa IBEA. Para uma utilização correcta da máquina corta-mato e para evitar acidente, não começe o trabalho se ter lido este manual com atenção. Encontrará neste manual as explicações de funcionamento dos vários componentes e as instruções para os controlos necessários e para a manutenção.
  • Page 6 ITALIANO INDICE 1. Spiegazione simboli....................................Pag. 6 2. Per la vostra sicurezza....................................6 3. Descrizione delle parti....................................7 4. Dati tecnici e Dichiarazione di conformità..............................8 5. Assemblaggio.......................................9 6. Norme d’uso.......................................10 7.
  • Page 7 30-Con il motore al minimo il disco non deve girare. In 35-Gli attrezzi da taglio oppure gli accessori usati dovran- caso contrario regolare la vite del minimo. no essere originali IBEA oppure essere espressamente 31-Trasportare il decespugliatore a motore fermo e con il approvati per I' applicazione al presente modello.
  • Page 8 ITALIANO 4. DATI TECNICI E DICHIARAZIONE DI CONFORMITA’ IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA dichiara sotto la propria responsabilità che le macchine: 25STL 25STMUL 25STB MODELLO IBEA 25.4 CILINDRATA cm³ 1.25 / 1.7 POTENZA Kw /CV...
  • Page 9 ITALIANO 5. ASSEMBLAGGIO - Assicurarsi che la flangia superiore (5) sia posizionata MONTAGGIO MOTORE TRASMISSIONE correttamente. Montare la lama assicurarsi che sia cen- - Assemblare il motore (1) alla trasmissione (2) e fissarlo trata sulla flangia (5). Assicurarsi del giusto senso di rota- tramite le viti (3) (vedi fugura 2).
  • Page 10 90. Miscelate la benzina Portare I’interruttore sulla posizione (1) fig. 19. con olio IBEA con il rapporto 50:1 (2%). Se non Premere il bulbo (2) 5 o 6 volte fig. 23. avete l’olio IBEA usare eclusivamente olio per mo- Portare la leva dello starter (1) in posizione chiusa (A) tori 2 tempi nella proporzione di 25 : 1 (4%).
  • Page 11 Ogni 50 ore di funzionamento aggiungete nella scatola ingranaggi del grasso per ingranaggi ad alta velocità, at- traverso il foro (A). Raccomandato il grasso IBEA FILTRO CARBURANTE Fig. 20 DISCO Per la pulizia o per la sostituzione, togliere il tappo dal Verificare sempre le condizioni generali della lama.
  • Page 12 8) La ditta costruttrice non risponde di eventuali danni diretti od indiretti, causati a persone o cose da guasti della macchina o conseguenti alla forzata sospensione prolungata nell'uso della stessa. MOD. 25STL 25STB 25STMUL RIVENDITORE: S.N.

  • Page 13: Table Of Contents

    ENGLISH CONTENTS 1. Symbol interpretation..................................Pag.13 2. For your safety......................................13 3. Description.........................................14 4. Specifications and Declaration of conformity............................15 5. Assembly........................................16 6. Use of brushcutter....................................17 7. Preparing for use......................................17 8.

  • Page 14: Description

    ENGLISH 3. DESCRIPTION Only for MULTIFUNCTION model: 9. Air filter. 1. Ignition switch (stop). 13. Transmission tube 10. Front handle 2. Throttle trigger. 14. Coupling sleeve 11. Safety operator protection 3. Throttle advance. 16. Brushcutter attachment 12. Harness hanger 4. Automatic choke. 15.

  • Page 15: Specifications And Declaration Of Conformity

    ENGLISH 4. SPECIFICATION AND DECLARATION OF CONFORMITY IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA declares under its own responsability that te machines: 25STL 25STMUL 25STB IBEA MODEL 25.4 DISPLACEMENT cm³ 1.25 / 1.7 POWER Kw /CV...

  • Page 16: Assembly

    ENGLISH 5. ASSEMBLY ENGINE / TRANSMISSION ASSEMBLY - Fit the lower flange (3), the cup (2) (if the flange (3) has not the ring nut protection) tighten the nut (1) anti-clockwise - Connect the engine (1) to the transmission (2) by means at Kgm 3.0 (30 Nm).

  • Page 17: Use Of Brushcutter

    90. Mix fresh gasoline and IBEA oil in To repeat the maneuver starter until the motor not part. the ratio of 50:1 (2%). If the IBEA oil is not available To started motor, to press I’acceleratore (2) in order to...

  • Page 18: Regular Maintenance

    Type - Take out the filter (C). of spark plug could be fitted IBEA RX80. ® - Clean element (C) with compressed air - Check the parts and replace them if necessary.

  • Page 19: Warranty Certificate

    7) Claims for damages incurred during transportation have to be immediately reported to the carrier: failure to do so will invalidate the warranty. 8) Should any failure occur during or after the warranty period, customer has not the right to interrupt payment nor to a price discount. MOD. 25STL 25STB 25STMUL DEALER : S.N. n.°...
  • Page 20 FRANÇAIS INDEX 1. Explication des symboles................................Pag. 20 2. Pour votre sècuritè....................................20 3. Les èlèments de l’èlagueuse..................................21 4. Spècifications et Declaration de conformite............................22 5. Assemblage........................................23 6. Utilisation de la debroussailleuse................................24 7. Preparatifs en vue de l’utilisation................................24 8.
  • Page 21 FRANÇAIS 26-Ne faites pas démarrer le moteur sans que le bras 29-La lame doit toujours être bien affutée. Une lame (transmission) soit monté. émoussée a davantage tentance à s’accrocher et à donner 27-La lame ne doit pas tourner lorsque le moteur est au des à-coups.
  • Page 22 FRANÇAIS 4. SPÈCIFICATIONS ET DECLARATION DE CONFORMITE IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA déclare sous sa propre responsabilité que le machines: 25STL 25STMUL 25STB MODÈLE IBEA 25.4 CYLINDREE cm³ PUISSANCE Kw /CV 1.25 / 1.7...
  • Page 23 FRANÇAIS 5. ASSEMBLAGE MONTAGE MOTEUR / TRANSMISSION - Monter la flasque inférieure (3), la protection (2) (si la Assembler le moteur (1) à la trasmission (2) e le fixer à flasque (3) est dépourvue de protection), visser l'ecrou (1) l'aide de la vis (3). dans le sens antioraire a Kgm 3.0 (30 Nm).
  • Page 24 évacue et vérifier qu’I’attrezzo de coupe soit libre de meilleurs résultat de fiabilité et de durée du moteur, tourner. au taux de 50:1 (2%). Si l’huile IBEA n’est pas Porter I’interruttore sur la position (1) fig. 19. disponible utiliser un huile 2 temps de qualité au Presser le bulbe (2) 5 ou 6 fois fig.
  • Page 25 ATTENTION: Pour obtenir une filtration supérieure et éviter une usure prématuré du moteur utilizer OUTILS DE COUPE l’huile speciale pour éponges IBEA Vérifier toujours les conditions générales des outils de coupe. Si la lame ou la tête fil nylon est fendue, ébréchée ou FlLTRE CARBURANT Fig.
  • Page 26 8) Le constructeur ne saurait couvrir les dommages consécutifs, directs ou indirects, causés à personnes ou choses dû à pannes de la machine ou à des arrêts prologés d’utilisation. MOD. 25STL 25STB 25STMUL S.N. n.°...
  • Page 27 ESPAÑOL ÍNDICE 1. Significado de los simbolos................................Pag. 27 2. Normas de seguridad....................................27 3. Descripción de las piezas..................................28 4. Datos técnicos y Declaración de conformidad............................29 5. Ensamblaje........................................30 6. Normas de uso del Desbrozador................................31 7. Preparacion para el uso.....................................31 8. Mantenimiento periodico..................................32 9.
  • Page 28 ESPAÑOL 31 - Transporte el desbrozador con el motor apagado y con la 34 - Tras golpear objetos duros, pare siempre el motor e cubierta del disco puesta. inspeccione la cuchilla. 32 - Para evitar riesgos, pare el motor y la cuchilla antes de 35 - Con objeto de mantener las características y la seguridad quitar cualquier material que haya enredado en el cabezal o la del aparato, utilice repuestos originales y accesorios...
  • Page 29 ESPAÑOL 4. DATOS TÉCNICOS Y DECLARACIÓN DE CONFORMIDAD IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA declara bajo su responsabilidad que las máquinas: MODELO IBEA 25STL 25STMUL 25STB 25.4 CILINDRADA cm³ 1.25 / 1.7 POTENCIA Kw /CV...
  • Page 30 ESPAÑOL 5. ENSAMBLAJE MOTOR / TRANSMISIÓN - Mientras apriete la tuerca(1), el disco puede ser - Conectar el motor (1) a la transmisión (2) con los tornillos bloqueado metiendo una llave allen Ø 4 mm(A) en el (3) fig. 2. agujero indicado en la fig.8.
  • Page 31 90 octanos. Mezclar la gasolina con aceite En teniendo decreto el decespugliatore extraer el IBEA con una relación de 50:1 (2%). Si no dispo-ne comienzo y a los primeros resplandores del motor de aceite IBEA utilice aceite de buena calidad con informar de la palanca estrangulador en la posición...
  • Page 32 CODO CABEZAL Fig. 22 verso. Cada 50 horas se debe engrasar por el agujero (A) Grasa recomendada: IBEA HERRAMIENTA DE CORTE Siempre revisarla. Reemplazarla si está gastada, doblada o rota. FILTRO DE GASOLINA Fig. 20 Para limpiar y reemplazar quite el tapón (1) y saque el...
  • Page 33 7) Los posibles fallos durante el período de garantía no exime al comprador interrumpir los pagos o pedir un precio especial. 8) El fabricante no se responsabiliza de daños a terceros provocados por fallos de la máquina o uso incorrecto. MOD. 25STL 25STB 25STMUL S.N. n.°...

  • Page 34: Symbolerklä

    DEUTSCH INHALTSVERZEICHNIS 1. Symbolerklä.......................................Pag. 34 2. Sicherheitsbestimmungen..................................34 3. Beschreibung der Teile.....................................35 4. Technische Daten und Konformitätserklärung.............................36 5. Montage........................................37 6. Verwendungsweise....................................38 7. Vorbereitung für den gebrauch................................38 8. Periodische wartung....................................3 9 9.

  • Page 35: Beschreibung Der Teile

    DEUTSCH 28-Um Verletzungen zu vermeiden muss der Motor immer Schneidegerät verfangen oder davon weggeschleudert abgestellt werden, bevor irgendein Gegenstand entfernt wird, werden könnten. der sich um die Welle des Fadenkopfes oder der Scheibe 24-Vor der Einlagerung des Freischneiders den Motor gewickelt hat..

  • Page 36: Technische Daten Und Konformitätserklärung

    DEUTSCH 4. TECHNISCHE DATEN UND KONFORMITÄTSERKLÄRUNG. IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA erklärt unter ihrer alleinigen Verantwortung, dass das Gerät : 25STL 25STMUL 25STB MODELL IBEA 25.4 HUBRAUM cm³ 1.25 / 1.7 LEISTUNG PS / KW...

  • Page 37: Montage

    DEUTSCH 5. MONTAGE - Um die Mutter (1) festzuziehen, müssen Sie das Messer drehen, MONTAGE DES ANTRIEBSMOTORS bis das Loch der oberen Flansch mit dem Loch des - Montieren Sie den Motor (B) auf den Antrieb (A) und befestigen Kegelräderpaares übereinstimmt. Danach müssen Sie den Sie ihn mit der Schraube (C - Fig.2).

  • Page 38: Verwendungsweise

    IBEA Öl (Mischverhältnis 50:1 (2%). Wenn Sie kein führen. Schütteln Sie den Kanister bzw. den Behälter damit IBEA ÖL zur Verfügung haben, dürfen Sie nur Öl für 2- die Mischung homogen ist. Takt-Motoren verwenden (Mischverhältnis 25: 1 (4%). Fig.

  • Page 39: Periodische Wartung

    Qualitätsöl für 2-Takt-Motoren verwendet wurde. Mitgelieferte Zündkerzen: IBEA RX80 ACHTUNG: Für bessere Ergebnisse und eine länger KEGELRÄDERPAAR Fig. 22 Lebensdauer wird empfohlen, Öl für Filter IBEA zu Alle 50 Betriebsstunden müssen Sie im Räderkasten verwenden. Schmierfett für HG-Rädergetriebe über das Loch (A) nachfüllen.

  • Page 40: Garantieschein

    6) Schäden während dem Transport müssen sofort dem Transporteur mitgeteilt werden, da sonst die Garantie erlischt. 7) Schäden oder Brüche während oder nach der Garantiezeit geben dem Kunden nicht das Recht auf Zahlungseinstellung oder Preisnachlässe. MOD. 25STL 25STB 25STMUL S.N. n.° HÄNDLER : DATUM: KÄUFER...
  • Page 41 SLOVENIJA VSEBINA 1. Obrazložitev znakov..................................Pag. 41 2. Varnostne norme...................................... . 41 3. Deli motorne kose..................................... 42 4. Izjava o skladnosti....................................43 5. Sestavljanje........................................44 6. Uporabne norme......................................44 7.
  • Page 42 SLOVENIJA 30.Vedno, ko zadenete trd predmet je potrebno motorno samo takrat, ko ste motor ugasnili. 29.Uporabljajte samo ostra rezila. Obrabljena rezila se lahko kosoustaviti in pregledati disk. blokirajo in povzročajo protiudarce. Nikoli ne brusite rezil. 31.Pri uporabi diska za les namestite ustrezni ščitnik diska. 3.
  • Page 43 SLOVENIJA 4. IZJAVA O SKLADNOSTI IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA izjavljam s svojo odgovornostjo da stroji : MODELY IBEA 25STL 25STMUL 25STB 25.4 PROSTORNINA MOTORJA cm³ 1.25 / 1.7 MO Kw / CV Č...
  • Page 44 DELOVANJE Za raztegniti nitko:pustite naj se glava vrti z motorjem pod Fig, 15 Glava z nitko NYLON IBEA ®, vstavitev nitke brez plinom. Udarite z peto (1) po tleh. Vsak skok pomeni približno odstranitve glave.
  • Page 45 števila pod 90. Mešajte bencin samo z oljem Ko motorno koso trdno držite, povlecite ročico zagona in za dvotaktni motor IBEA, katero je bilo narejeno za zaženite motor. Ob prižganem motorju pritisnite na plin (2) optimalno delovanje motorja, v razmerju 1:50 (2%).
  • Page 46 7) Za vsakršne koli napake ali odpovedi delovanja izdelka v garancijskem roku ali po njem, kupec nima pravice pri odlogu plačila ali uveljavljanje popusta pri ceni. 8) Proizvajalec ne odgovarja za kakršne koli poškodbe (direktne ali indirektne) na stvareh ali ljudeh zaradi okvar stroja ali njegove prekomerne uporabe. MOD. 25STL 25STB 25STMUL S.N. n.° PRODAJNO MESTO : DATUM: KUPEC : ......
  • Page 47 PORTUGAL ÌNDICE 1. Explicações dos símbolos................................Pág. 47 2. Para a sua segurança....................................47 3. Descrição das partes....................................48 4. Dados técnicos e Declaração de conformidade...........................49 5. Montagem........................................50 6. Normas de uso......................................51 7. Preparação à utilização.....................................51 8. Recolocação......................................52 9.
  • Page 48 30- Com o motor no mínimo o disco não deve rodar. Em 35-As ferramentas de corte ou os acessórios usados caso contrário regular o parafuso do mínimo. devem ser originais IBEA ou ser expressamente 31-Transportar a máquina corta-mato com motor parado aprovados para a aplicação ao presente modelo.
  • Page 49 PORTUGAL 4. DADOS TÉCNICOS E DECLARAÇÃO DE CONFORMIDADE IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA declara sob a própria responsabilidade que a MODELO IBEA 25STL 25STMUL 25STB CILINDRADA cm³ 25.4 1.25 / 1.7 POTÊNCIA Kw /CV...
  • Page 50 PORTUGAL 5. MONTAGEM MONTAGEM MOTOR TRANSMISSÃO - Montar a flange inferior (3), copa de protecção (2) - (se a Montar o motor (1) à transmissão (2) e fixa-lo com os flange inferior não for munida de protecção para a porca), parafusos (3) (ver figura 2).
  • Page 51 90. Misturar a gasolina com Apoiar a máquina corta-mato numa superfície plana e livre óleo IBEA com relação 50:1 (2%). Se não tiver o e verificar que a ferramenta de corte esteja livre de ro- óleo IBEA usar exclusivamente óleo para motores dar.
  • Page 52 (1:25) do óleo mistura e certifique-se que o óleo seja de - Controlar as partes e se necessário substitui-las. Mon- óptima qualidade e do tipo para motores de 2 tempos. Velas em dotação: IBEA RX80 tar no sentido contrário à desmontagem. BINÁRIO CONICO Fig. 22...
  • Page 53 8) A empresa construtora não responde por eventuais danos directos ou indirectos, causados a pessoas ou coisas por avarias na máquina ou consequentes à suspensão forçada prolongada no uso da própria. MOD. 25STL 25STB 25STMUL S.N. n.°...
  • Page 54 NEDERLANDS INHOUDSOPGAVE 1. Verklaring symbolen..................................Pag. 54 2. Voor uw veiligheid.....................................54 3. Beschrijving van de onderdelen................................55 4. Technische gegevens en Conformiteitsverklaring..........................56 5. Montage........................................57 6. Gebruiksnormen......................................58 7. Voorbereiding voor het gebruik................................58 8. Regelmatig onderhoud......................................59 9.
  • Page 55 30-De schijf mag niet draaien als de motor op een minimum 35-Maak uitsluitend gebruik van originele IBEA snijdmiddelen toerental loopt. Stel de stelschroef voor het minimum af en accessoires of van producten die uitdrukkelijk voor dit als de schijf echter wel draait.
  • Page 56 NEDERLANDS 4. TECHNISCHE GEGEVENS EN CONFORMITEITSVERKLARING IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA verklaart voor eigen verantwoordelijkheid dat de machine: MODEL IBEA 25STL 25STMUL 25STB 25.4 CILINDERINHOUD cm³ 1.25 / 1.7 VERMOGEN Kw / PK...
  • Page 57 NEDERLANDS 5. MONTAGE DE TRANSMISSIEMOTOR MONTEREN - Controleer of de bovenste flens (5) correct aangebracht Verbind de motor (1) met de transmissie (2) en bevestig is. Monteer het mes en controleer of deze op de flens (5) hem met de schroeven (3) (zie afbeelding 2). gecentreerd is.
  • Page 58 25:1 en controleer of het snijmiddel vrijuit kan draaien. (4%) als u niet over IBEA olie beschikt. Afb. 17 Zet de schakelaar op de stand (1) afb. 19. Belangrijk: Elke keer dat u brandstof nodig heeft moet u Druk de bol (2) 5 à...
  • Page 59 - Controleer de onderdelen en vervang ze, indien is voor tweetaktmotoren. noodzakelijk. Voer de procedure in omgekeerde volgorde Bijgesloten bougies: IBEA RX80 uit om het filter te hermonteren. HAAKSE OVERBRENGING Afb. 22 Smeer de haakse overbrenging elke 50 uur met vet voor hoge snelheid overbrengingen.
  • Page 60 8) De fabrikant acht zich niet verantwoordelijk voor directe of indirecte schade veroorzaakt aan personen of voorwerpen door defecten aan de machine of door de geforceerde langdurige onderbreking tijdens het gebruik ervan. MODEL 25STL 25STB 25STMUL S.N. n. VERKOPER:...
  • Page 61 SVENSKA INDICE 1. Förklaringar till symboler................................Pag. 61 2. Säkerhetsföreskrifter....................................61 3. Buskröjarens komponenter..................................62 4. Försäkran om överensstämmelse................................63 5. Montering........................................64 6. Användning av buskröjaren..................................65 7. Förberedelser......................................65 8. Periodiskt underhåll....................................66 9.
  • Page 62 SVENSKA 28. För att undvika risk för skador ska motorn och klingan 30. Stanna alltid motorn och undersök klingan om den ha stannat före avlägsnande av material som fastnat på slagit emot något hårt föremål. huvudet eller klingan. 31. Vid användning av sågklinga ska det särskilda 29.
  • Page 63 SVENSKA 4. FÖRSÄKRAN OM ÖVERENSSTÄMMELSE IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA försäkrar härmed att maskinen: MODELL IBEA 25STL 25STMUL 25STB CYLINDERVOLYM cm³ 25.4 EFFEKT Kw / CV 1.25 / 1.7 FÖRGASARE WALBRO WYK PRIMER AV MEMBRANTYP TÄNDNING...
  • Page 64 SVENSKA 5. MONTERING - När muttern (1) dras åt, kan klingan hållas fast genom MOTOR/RIGGRÖR Fig.2 Anslut motorn (1) till riggröret (2) med hjälp av skruven att en sexkantnyckel Ø 4 mm (A) förs in i locket, i (3) Fig. 2. hålen på...
  • Page 65 1:50 (2%). Om det Vrid knappen (A) “automatic starter” medurs, se fig. 18 finns olja IBEA använda en annan god kvalitet 2 Håll buskröjaren i ett stadigt grepp och dra i starthandtaget taktsolja i förhållandet 25:1 (4%). Fig. 17.
  • Page 66 är felaktig (för mycket olja i bränslet) eller att oljan i bränsleblandningen är av dålig fast i omvänd följd. kvalitet. Kontrollera och åtgärda. Rekommenderat tändstift: IBEA RX80. ® VINKELVÄXEL Fig. 22 Spruta in fett i hålet (A) på vinkelväxeln var 50:e BRÄNSLEFILTER Fig.
  • Page 67 7) Om fel skulle uppstå under eller efter garantiperioden har kunden inte rätt att avbryta betalningen och inte heller rätt till reducerat pris. 8) Tillverkaren ansvarar inte för direkt eller indirekt skada på personer eller saker som beror på fel hos maskinen eller på felaktig användning. MOD. 25STL 25STB 25STMUL S.N. n.° ÅTERFÖRSÄLJARE : DATUM : KÖPARE:...
  • Page 68 POLSKA TREŚĆ 1. Interpretacja symboli ..........................Str. 68 2. Dla twojego bezpieczeństwa........................68 3. Opis..............................69 4. Specyfikacje i Deklaracja zgodności….....................70 5. Wyposażenie............................71 6. Użycie kosy spalinowej..........................72 7. Przygotowanie do użycia …….........................72 8. Regularna obsługa..........................73 9. Przechowywanie............................73 10. Świadectwo Gwarancji..........................74 1.
  • Page 69 POLSKA 29-Zawsze używaj ostrego nożą, tępy nóż stwarza 31-Nożę łańcuchowe nie mogą być używane , tylko noże niebezpieczeństwo urazu. DO OSTRZ noża samodzielnie, do cięcia trawy zgłoś się do serwisu 30-Zawsze zatrzymaj silnik i sprawdź nóż uderzająć o coś twardego. 3.
  • Page 70 POLSKA 4. SPECYFIKACJE I DEKLARACJE ZGODNOŚCI IBEA s.r.l. - Via Milano, 15/17 - 21049 Tradate (VA) - ITALIA oswiadcza z pelna odpowiedzialnoscia, ze maszyna: MODEL IBEA 25STL 25STMUL 25STB POJEMNOŚĆ w cm3 25.4 1.25 / 1.7 MEMBRANOWY TYPU WALBRO GAŹNIK WYK Z POMPKĄ...
  • Page 71 POLSKA 5. MONTAŻ - Dopasuj niższ kołnież (3), nakładkę (2) ( jeżeli kołnież SILNIK / RURA TRANSMISYJNA (3) nie ma ochrony nakładki) zakręć nakrętkę (1) - Podłącz silnik (1) do napędu (2) za pomocą śrub (3) przeciwnie do wskazówek zegara siłą 3.0 kgm (30 rys.2 Nm).
  • Page 72 URUCHAMIANIE RYS. 19 - 23 Przygotuj płaską twardą powierzchnię, tak aby mieć benzyny o minimalnej liczbie oktan 90. Mieszaj świeżą benzynę i olej IBEA w stosunek miejsce do obejścia maszyny wokół. 50:1 (2%). Jeżeli olej ACT IVE nie jest osiągalny Przesuń...
  • Page 73 Powinna być stosowana świeca IBEA RX 80 PRZEKŁADNIA KĄ TOWA RYS. 22 Co 50 godzin uzupełnij smar w przekładni przez otwór (A) Zalecany jest smar : IBEA numer kat. 21230 FILTR PALIWA RYS.20 W celu wymiany lub oczyszczenia filtra paliwa odkręć NARZĘ DZI TNĄC E korek paliwa (1) i wyjmij Za pomocą...
  • Page 74 7) Ewentualne naprawy gwarancyjne nie uprawniają do wstrzymania płatności przez kupującego lub dodatkowego upustu. 8) Gwarancja na sprzedany towar nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. MOD. 25STL 25STB 25STMUL Numer seryjny DILER : ......
  • Page 75 POLSKA NOTE - NOTES...
  • Page 76 IBEA s.r.l. Via Milano, 15/17 - 21049 Tradate (VA) Tel. 0331-853611 Fax 0331-853676 email: ibea@ibea.it www.ibea.it...

This manual is also suitable for:

25stmul25stb
