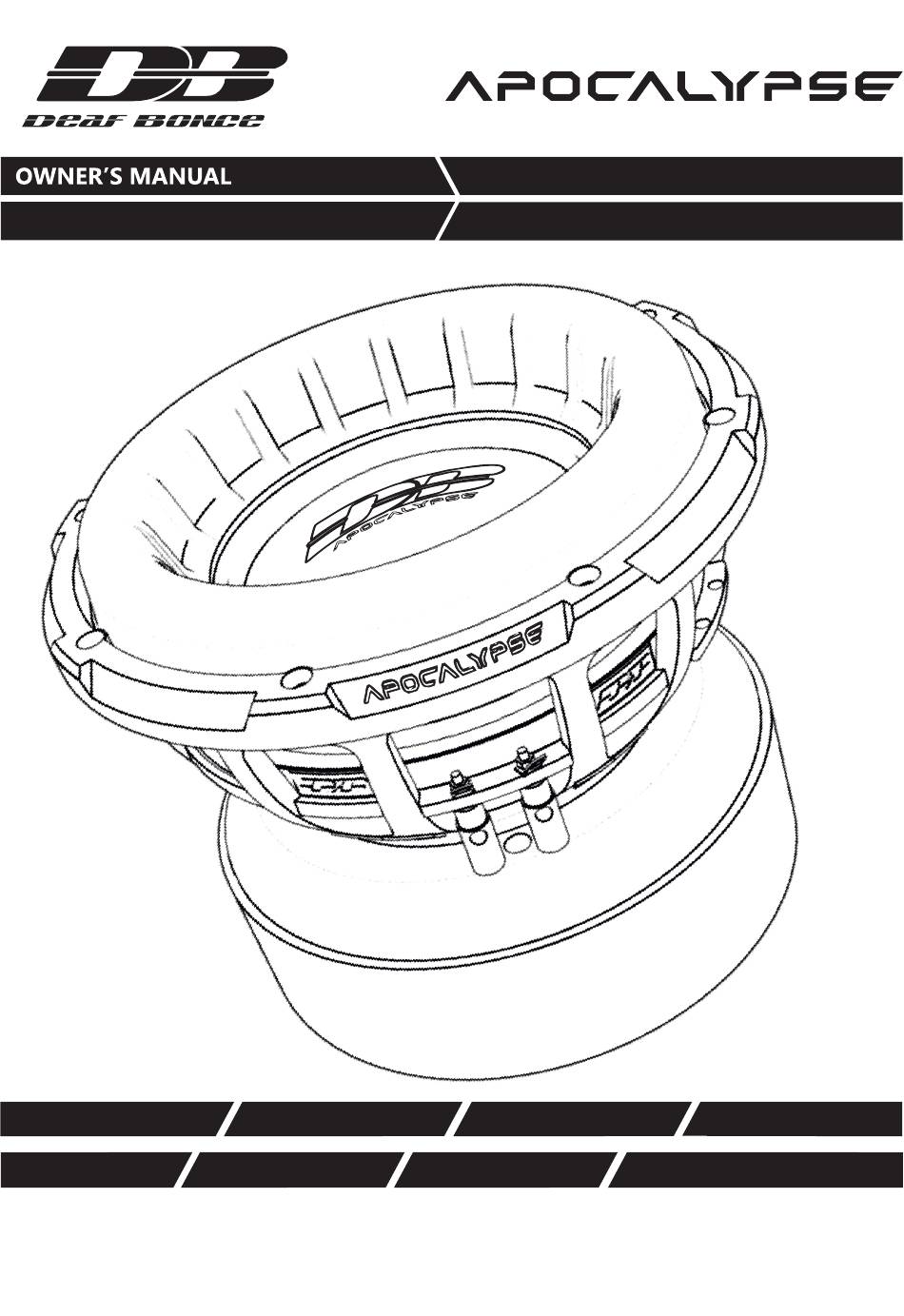

- Page 1 SUBWOOFER РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ САБВУФЕР DB-3012R D1/D2 DB-3015R D1/D2 DB-3512R D1/D2 DB-3515R D1/D2 DB-4512R D1/D2 DB-4515R D1/D2 DB-4518R D1/D2 APOCALYPSE SERIES https://alphard.audio...
- Page 2 C O N T E N T S 1. Introduction 2. Safety instructions 3. Wiring diagrams 4. Recommended enclosure parameters 5. How to use 6. Specifications 7. Dimensions 8. Box contents 9. Warranty period, after-sales service and service life information 10.
- Page 3 1 . I N T R O D U C T I O N Thank you for purchasing of this Deaf Bonce product! Our company is committed to the creation of extremely loud sound systems with no loss of quality.
- Page 4 P a r a l l e l c o n n e c t i o n S c h e m e s o f e n a b l i n g t h e l o a d o f t h e s u b w o o f e r Vo i c e c o i l s 1 + 1 , 2 + 2 O h m The subwoofer has voice coil D1 or D2.
- Page 5 Voice coils Total impedance 1+1 Ohm 2 Ohm 2+2 Ohm 4 Ohm S u b w o o f e r s i n s e r i e s , c o i l s i n s e r i e s Voice coils Total impedance 1+1 Ohm...
- Page 6 Voice coils Total impedance 1+1 Ohm 0.66 Ohm 2+2 Ohm 1 33 Voice coils Total impedance 1+1 Ohm 0.5 Ohm 2+2 Ohm 1 Ohm S u b w o o f e r s i n p a r a l l e l , c o i l s i n p a r a l l e l Voice coils Total impedance 1+1 Ohm...
- Page 7 S e l e c t i o n o f t h e d i a m e t e r o f s p e a k e r c a b l e s Use the table below to select the desired diameter based on the length and the power consumption. 25 000 Size 20 000...
- Page 8 6 . S P E C I F I C AT I O N S Model DВ-3012R D1/D2 DВ-3015R D1/D2 DВ-3512R D1/D2 DВ-3515R D1/D2 DВ-4512R D1/D2 DВ-4515R D1/D2 DВ-4518R D1/D2 Size (Inch) Surround material Foam Foam Foam Foam Foam Foam Foam Pressed paper Pressed paper...
- Page 9 7 . D I M E N S I O N S DВ-3012R D1/D2 DВ-3015R D1/D2 Ø 325.5 mm / 12.79" Ø 402 mm / 15.82" Ø 220 mm / 8.66" Ø 220 mm / 8.66" Ø 284 mm / 11.18" Ø...
- Page 10 I N F O R M AT I O N Each Deaf Bonce product is warranted to be free from defects in materials and workmanship under normal use and service. The warranty period for the product is 12 (twelve) months from the date on which the product is transferred to the consumer (this date shall be deemed to be the date on which the consumer starts using the product).
- Page 11 С ОД Е Р Ж А Н И Е 1. Введение 2. Меры предосторожности 3. Способы подключения 4. Параметры рекомендуемых оформлений 5. Рекомендации по эксплуатации 6. Технические характеристики 7. Размеры 8. Комплектация 9. Информация о гарантийном сроке, сервисном обслуживании и сроке службы 10.
-
Page 12: С П О С О Б Ы П Од К Л Ю Ч Е Н И Я
1 . В В Е Д Е Н И Е Благодарим Вас за приобретение продукции Deaf Bonce! Наша компания стремится к созданию чрезвычайно громких систем без потери качества. Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед использованием. Особенно важно, чтобы Вы соблюдали все меры предосторожности, указанные в данном руководстве. - Page 13 П о с л е д о в а т е л ь н о е с о е д и н е н и е П о л н о е с о п р о т и в л е н и е = Ω S u b 1 + Ω S u b 2 + Ω S u b 3 . . . П...
- Page 14 Звуковые катушки Общий импеданс 1,5 Ом 1+1 Ом 2+2 Ом 3 Ом Звуковые катушки Общий импеданс 1+1 Ом 2 Ом 2+2 Ом 4 Ом С а б в у ф е р ы п о с л е д о в а т е л ь н о , к а т у ш к и п о с л е д о в а т е л ь н о Звуковые...
- Page 15 С а б в у ф е р ы п а р а л л е л ь н о , к а т у ш к и п о с л е д о в а т е л ь н о Звуковые...
- Page 16 Звуковые катушки Общий импеданс 1+1 Ом 0,125 Ом 2+2 Ом 0,25 Ом В ы б о р с е ч е н и я а к у с т и ч е с к и х к а б е л е й Используйте...
-
Page 17: Р Е К О М Е Н Д А Ц И И П О Э К С П Л Уата Ц И И
5 . Р Е К О М Е Н Д А Ц И И П О Э К С П Л УАТА Ц И И От правильного выбора усилителя, настроек и оформления во многом зависит срок службы Вашего сабвуфера. Необходимо выбирать усилитель с номинальной мощностью, не превышающей номинальную мощность сабвуфера. Правильное... - Page 18 7 . РА З М Е Р Ы DВ-3012R D1/D2 DВ-3015R D1/D2 Ø 325,5 мм / 12,79" Ø 402 мм / 15,82" Ø 220 мм / 8,66" Ø 220 мм / 8,66" Ø 284 mm / 11,18" Ø 355 мм / 13,97" DВ-3512R D1/D2 DВ-3515R D1/D2 Ø...
- Page 19 DВ-4518R D1/D2 Ø 479 мм / 18,85" Ø 280 мм / 11" Ø 430,3 мм / 16,19" 8 . К О М П Л Е К ТА Ц И Я 1. Сабвуфер - 1 шт. 2. Руководство пользователя - 1 шт. 3.
- Page 20 Производитель: Ningbo Basshead I&E Trading Co., Ltd Произведено в Китае https://alphard.audio...
