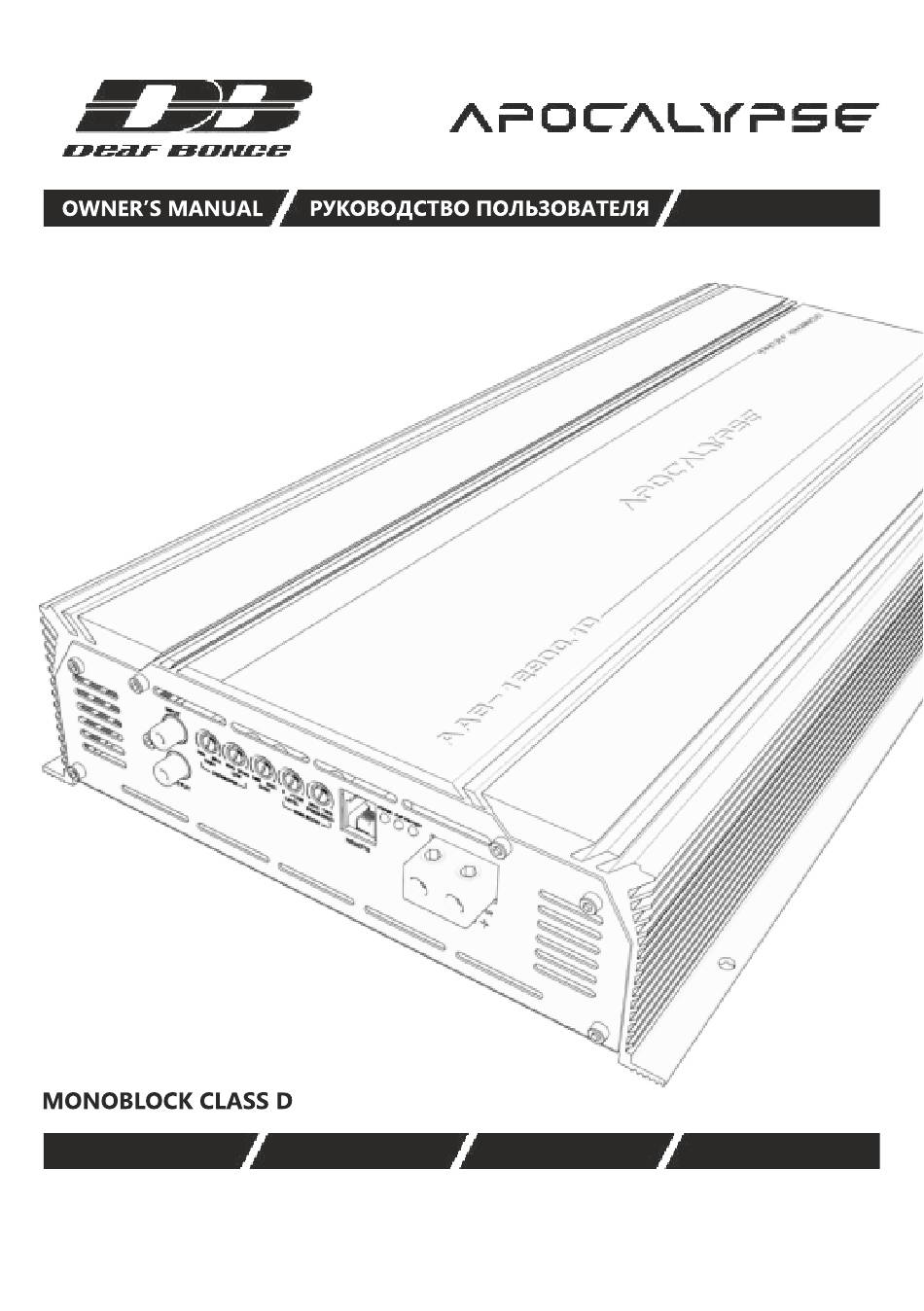

- Page 1 CAR AMPLIFIERS AAB-2900.1D AAB-4900.1D AAB-7900.1D AAB-12900.1D HTTPS://ALPHARD.AUDIO...
- Page 2 C O N T E N T S 1. Introduction 2. Safety instructions 3. Typical installation sequence 4. Selection of the diameter of power cables and speaker cables 5. Wiring diagrams 6. Connection methods 7. Specifications 8. Possible faults and their solutions 9.
- Page 3 1 . I N T R O D U C T I O N Thank you for purchasing this Deaf Bonce product of Apocalypse series! Our company is committed to the creation of of extremely loud sound systems with no loss of quality.
- Page 4 4. SELECTION OF THE DIAMETER OF POWER CABLES AND SPEAKER CABLES S e l e c t i o n o f t h e d i a m e t e r o f t h e p o w e r c a b l e s S e l e c t i o n o f t h e d i a m e t e r o f t h e s p e a k e r c a b l e s Use the table below to select the desired diameter based Use the table below to select the desired diameter based...
- Page 5 A A B - 7 9 0 0 . 1 D , A A B - 1 2 9 0 0 . 1 D mono Standard wiring diagram of amplifier to Head Unit. Step 1. Connect one end of the RCA cable to the RCA output terminals at the HU and the second end to the amplifier RCA input terminal marked with INPUT.
- Page 6 6 . C O N N E C T I O N M E T H O D S The minimum permissible load impedance at the output of the amplifier is 1 ohm. Use these formulas to calculate the load impedance of various types of connections. S e r i a l c o n n e c t i o n To t a l i m p e d a n c e = Ω...
- Page 7 1+1 Ohm 1,5 Ohm 2+2 Ohm 3 Ohm 4+4 Ohm 6 Ohm 1+1 Ohm 2 Ohm 2+2 Ohm 4 Ohm 4+4 Ohm 8 Ohm S u b w o o f e r s i n s e r i e s , c o i l s i n s e r i e s 1+1 Ohm 4 Ohm 2+2 Ohm...
- Page 8 S u b w o o f e r s i n p a r a l l e l , c o i l s i n s e r i e s 1+1 Ohm 1 Ohm 2+2 Ohm 2 Ohm 4+4 Ohm 4 Ohm...
- Page 9 1+1 Ohm 0,125 Ohm 2+2 Ohm 0, 5 Ohm 4+4 Ohm 0,5 Ohm CAUTION!!! High sound pressure can damage your health! Please use the common sense when controlling volume! 7 . S P E C I F I C AT I O N S Model AAB-2900.1D AAB-4900.1D...
- Page 10 8 . P O S S I B L E F A U L T S A N D T H E I R S O L U T I O N S Deaf Bonce amplifiers are high-quality and technically perfect products. The problems often arise due to improper use, faulty connection of components or lack of power supply of the on-board network.
- Page 11 С ОД Е Р Ж А Н И Е 1. Введение 2. Меры предосторожности 3. Типовая последовательность установки 4. Выбор сечения силовых и акустических кабелей 5. Схемы подключений 6. Способы подключения 7. Технические характеристики 8. Возможные неисправности и их решения 9.
- Page 12 1 . В В Е Д Е Н И Е Благодарим Вас за приобретение продукции Deaf Bonce серии Apocalypse! Наша компания стремится к созданию чрезвычайно громких систем без потери качества. Для обеспечения правильной эксплуатации оборудования внимательно прочитайте данное руководство перед...
- Page 13 9. После завершения установки проверьте электропроводку системы и убедитесь в том, что все подключения были выполнены правильно. Перед установкой предохранителя, отключите плюсовой кабель от АКБ, установите предохранитель в держатель предохранителя. При помощи лампочки 12 Вольт 21 Ватт подключите плюсовой кабель к одному контакту лампочки, а...
- Page 14 A A B - 7 9 0 0 . 1 D , A A B - 1 2 9 0 0 . 1 D Стандартная схема подключения одноканального усилителя к ГУ. Шаг 1. Один конец кабеля RCA подключите к клеммам выходов RCA на ГУ, второй конец к входам RCA на...
- Page 15 С Х Е М Ы В К Л Ю Ч Е Н И Я С А Б В У Ф Е Р О В Минимальное допустимое сопротивление на выходе усилителя Ом. Используйте данные формулы для расчета сопротивления различных типов соединений. П...
- Page 17 Общий импеданс Звуковые катушки 1+1 Ом 8 Ом 2+2 Ом 16 Ом 4+4 Ом 32 Ом Общий импеданс Звуковые катушки 1+1 Ом 1 Ом 2+2 Ом 2 Ом 4+4 Ом 4 Ом Общий импеданс Звуковые катушки 1+1 Ом 0.66 Ом 2+2 Ом...
- Page 18 Общий импеданс Звуковые катушки 1+1 Ом 0.16 Ом 2+2 Ом 0.33 Ом 4+4 Ом 0.66 Ом Общий импеданс Звуковые катушки 1+1 Ом 0.125 Ом 2+2 Ом 0.25 Ом 4+4 Ом 0.5 Ом ВНИМАНИЕ!!! Высокое звуковое давление может навредить вашему здоровью, поэтому руководствуйтесь...
- Page 19 1 0 . И Н Ф О Р М А Ц И Я П О Г А Р А Н Т И Й Н О М У И С Е Р В И С Н О М У О Б С Л У Ж И В А Н И Ю Для каждого продукта Deaf Bonce гарантируется отсутствие дефектов материалов и изготовления при нормальном использовании и обслуживании.
- Page 20 HTTPS://ALPHARD.AUDIO...
