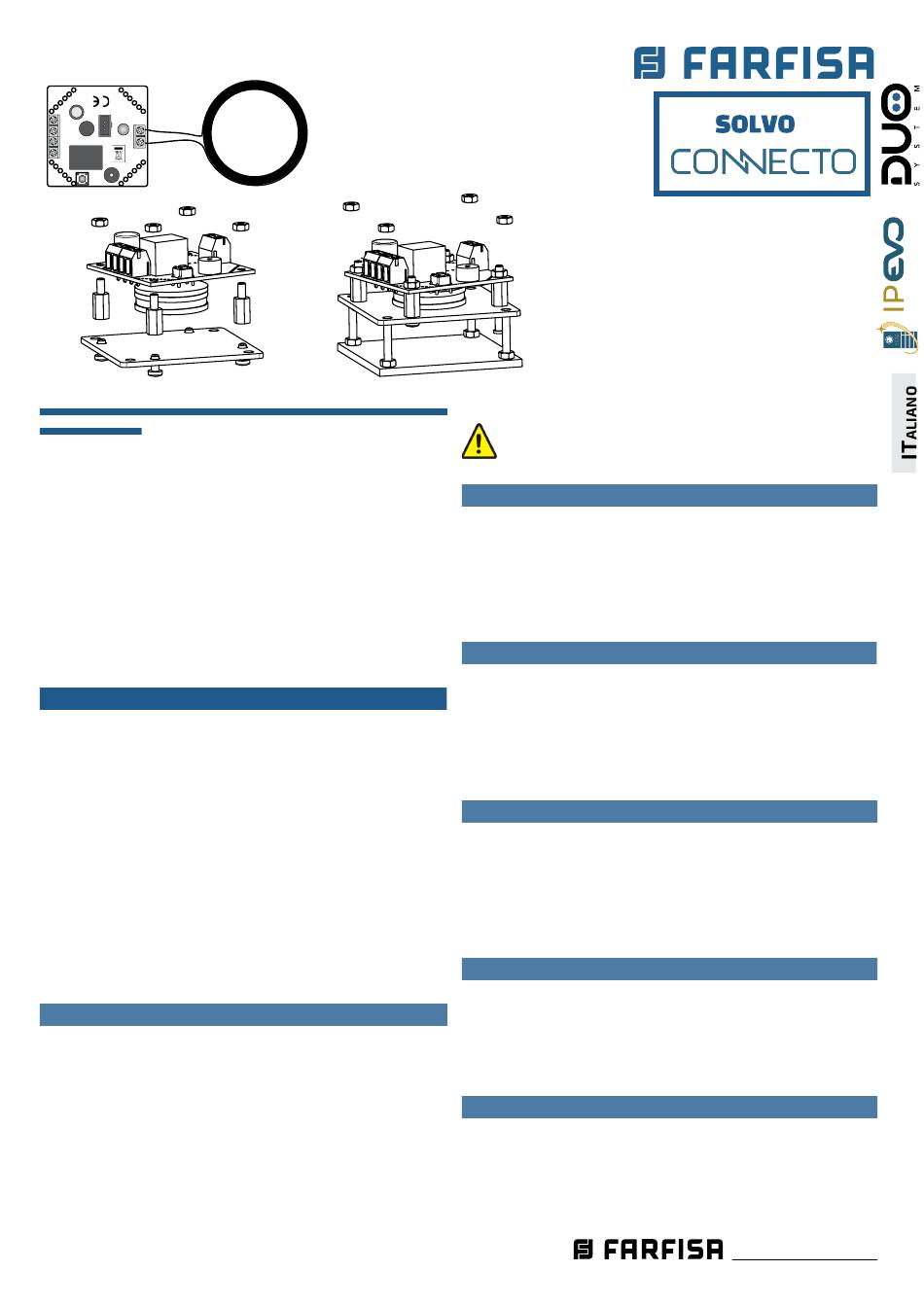

Farfisa SOLVO CONNECTO FP2000 Quick Start Manual

Art. FP2000

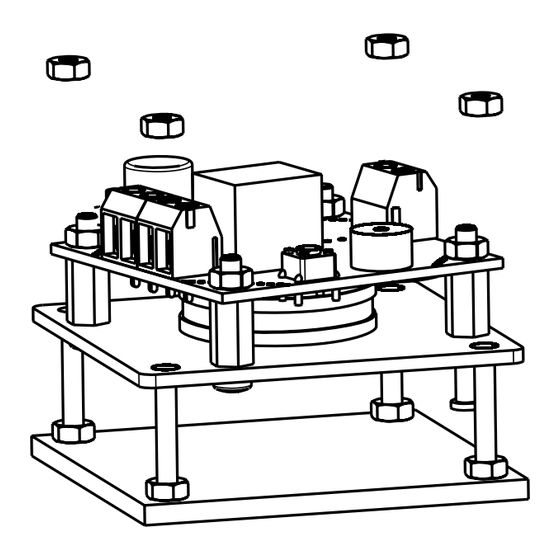

Modulo RFID per TD2000RAL/TD2000RL/
TD1000CN.
- Alimentazione:
- Massimo numero di carte utenti:
- Programmazione
- Modalità relè:
- Capacità massima contatti:
Tecnologia RFID:
- Dimensioni:
Morsetti
1 Ingresso tensione positiva continua o alternata
2 Massa tensione continua o Ingresso alternata
3/4 Comune e contatto normalmente aperto relè
Programmazione
Per accedere al menù di programmazione premere e tenere premuto il
pulsante SW1: il led rosso ed il buzzer indicano il passo di programma-
zione (ad esempio 1 lampeggio e un beep breve indicano il "passo 1", 2
lampeggi e 2 beep indicano il "passo 2" e così via). Rilasciare il pulsante
SW1 in corrispondenza del momento corrispondente al passo di pro-
grammazione desiderato e premerlo nuovamente per confermare. Se
il pulsante SW1 non viene premuto entro 10 secondi, il lettore tornerà
automaticamente alla modalità stand-by.
Nota
Prima di procedere con la programmazione si consiglia di cancellare
tutte le eventuali informazioni relative alle schede presenti in memoria.
Per fare questo selezionare il passo di programmazione "6", premere
il pulsante SW1, rilasciarlo, il led si accenderà per alcuni secondi ed un
beep lungo confermerà l'azione.
1) Codifica (memorizzazione) delle schede
Ci sono due metodi per memorizzare le schede nel sistema:
a) Senza scheda Master:
- Selezionare il primo passo di programmazione, presentare la sche-
da da memorizzare, il led si spegnerà e verrà emesso un suono dal
buzzer. Ripetere l'operazione per tutte le altre schede richieste.
b) Con scheda Master:
- Abilitare preliminarmente la funzione scheda Master come descrit-
to al passo "3", quindi selezionare il passo di programmazione "1"
e presentare la scheda per memorizzarla come scheda Master.
- Per procedere con la memorizzazione delle altre schede utente:
presentare prima la scheda Master (verrà emesso un beep lungo),
il led inizierà a lampeggiare e verranno emessi una serie di beep
12Vca/cc - 160mA massimo
400 (1600 opzionale)
attraverso Master card o tramite PC
monostabile o bistabile
24 Vca/2 A
125 KHz
49x49x18 mm,
brevi, entro 10 secondi presentare la scheda utente da memorizzare.
Ripetere l'operazione per tutte le schede utenti richieste.
Presentando una scheda utente già memorizzata si otterranno
una serie di beep di dissuasione.
2) Modalità buzzer
(attivo per impostazione di fabbrica) Per impostazione di fabbrica
il buzzer emette un suono in corrispondenza di ciascun passo di pro-
grammazione. Per modificare la modalità di funzionamento del buzzer,
selezionare il secondo passo di programmazione e premere il pulsante
SW1: un beep lungo indicherà che il buzzer è attivo, un beep breve indi-
cherà che il buzzer è stato disabilitato.
3) Abilitazione della funzione scheda Master
Per poter utilizzare una scheda Master è necessario preliminarmente
abilitare la funzione tramite il passo "3". La scheda memorizzata
successivamente come descritto al punto "1a" sarà la scheda Master.
Selezionando il terzo passo di programmazione si avrà un beep lungo
ad indicare che la funzione scheda Master è stata abilitata o un beep
breve ad indicare la funzione scheda Master è stata disabilitata.
4) Modalità relè:
Il relè interno può essere programmato sia in modalità monostabile
(impostazione di fabbrica) sia bistabile. Per modificare la modalità di
funzionamento del relè: selezionare il passo di programmazione "4",
premere il pulsante SW1: un beep breve indicherà la selezione della
modalità monostabile, mentre un beep lungo indicherà la selezione
della modalità bistabile.
5) Durata dell'attivazione del relè:
Per modificare la durata di attivazione del relè: selezionare il passo 5 di
programmazione, premere il pulsante SW1, il led si accenderà, da questo
momento è possibile selezionare il tempo di attivazione (1 secondo -
100 min),premere il pulsante SW1 al termine dell'intervallo temporale
richiesto.
6) Cancellazione di tutte le carte:
Per cancellare completamente tutte le carte precedentemente
memorizzate: selezionare il passo 6 e premere il pulsante SW1, il led
rosso rimarrà acceso per alcuni secondi e quindi verrà emesso un beep
lungo per conferma. Non è possibile annullare l'operazione. La selezione
del passo di programmazione "6" cancellerà anche l'eventuale scheda
Master memorizzata (ma non disabiliterà la funzione scheda Master).
Mi 2595 - 1 -
