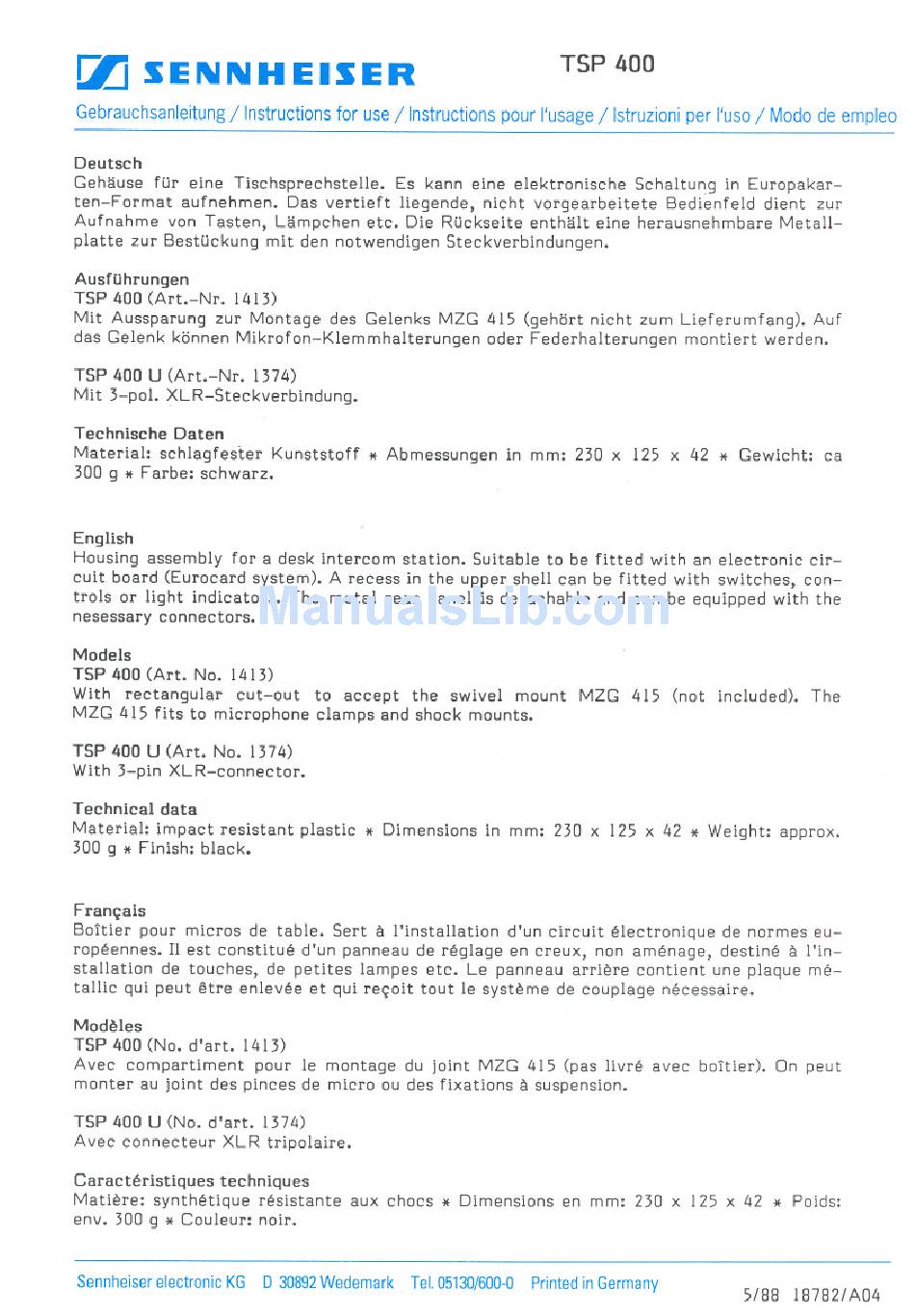

Sennheiser TSP 400 Instructions For Use

[Zj SEI\II\IHEISER
TSP 400
Gebrauchsanleitung / Instructions t or use/ Instructions p ourI'usage / Istruzioni per I'uso / Mododeempleo
Deutsch
Gehäuse für eine Tischsprechstelle. Es kann eine eiektronische Schaltung in Europakar-
ten-Format aufnehmen. Das vertieft liegende, nicht vorgearbeitete Bedienfeld dient zur
Aufnahme von Tasten, Lämpchen etc. Die Rückseite enthält eine herausnehmbare Metall-
platte zur Bestückung mit den notwendigen Steckverbindungen.
AusfUhrungen
TSP 400 (Art.-Nr. 1413)
Mit Aussparung zur Montage des Gelenks MZG 415 (gehört nicht zum Lieferumfang). Auf
das Gelenk können Mikrofon-Klemmhalterungen oder Federhalterungen montiert werden.
TSP 400 U (Art.-Nr. 1374)
Mit 3-pol. XLR-Steckverbindung.
Technische Daten
Material: schlagfester Kunststoff * Abmessungen in mm: 230 x 125 x 42 * Gewicht: ca
300 9 * Farbe: schwarz.
English
Housing assembly for a desk intercom station. Suitable to be fitted with an electronic cir-
cuit board (Eurocard system). A recess in the upper shell can be fitted with sWitches, con-
trols or light indicators. The metal rear panel is detachable and can be equipped with the
nesessary connectors.
Models
TSP 400 (Art. No. 1413)
With rectangular cut-out to accept the swivel mount MZG 415 (not included). The
MZG 415 fits to microphone clamps and shock mounts.
TSP 400 U (Art. No. 1374)
With 3-pin XLR-connector.
Technical data
Material: impact resistant plastic * Dimensions in mm: 230 x 125 x 42 * Weight: approx.
300 9 * Finish: black.
Franl;ais
Boitier pour micros de table. Sert a I'installation d'un circuit electronique de normes eu-
ropeennes. Il est constitue d'un panneau de reglage en creux, non amenage, destine a l'in-
stallation de touches, de petites lampes etc. Le panneau arriere contient une plaque me-
tallic qui peut EHre enlevee et qui rel;oit tout le systeme de couplage necessaire.
Modeles
TSP 400 (No. d'art. 1413)
Avec compartiment pour le montage du joint MZG 415 (pas livre avec boitier). On peut
monter au joint des pinces de micro ou des fixations a suspension.
TSP 400 U (No. d'art. 1374)
Avec connecteur XLR tripolaire.
Caracteristiques techniques
Matiere: synthetique resistante aux chocs * Dimensions en mm: 230 x 125 x 42 * Poids:
env. 300 9 * Couleur: noir.
Sennheiserelectronic KG D 30892 Wedemark Tel.05130/600-0 Printedin Germany
5/88 18782/ A04
