FTC TREE FREEXION Manual

Rope progression system for tree care work
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SYSTÈME
FREEXION
SYSTÈME DE PROGRESSION SUR CORDE
POUR L'ÉLAGAGE
ROPE P RO GR E SSI ON SYST E M F O R
TREE CA RE W OR K

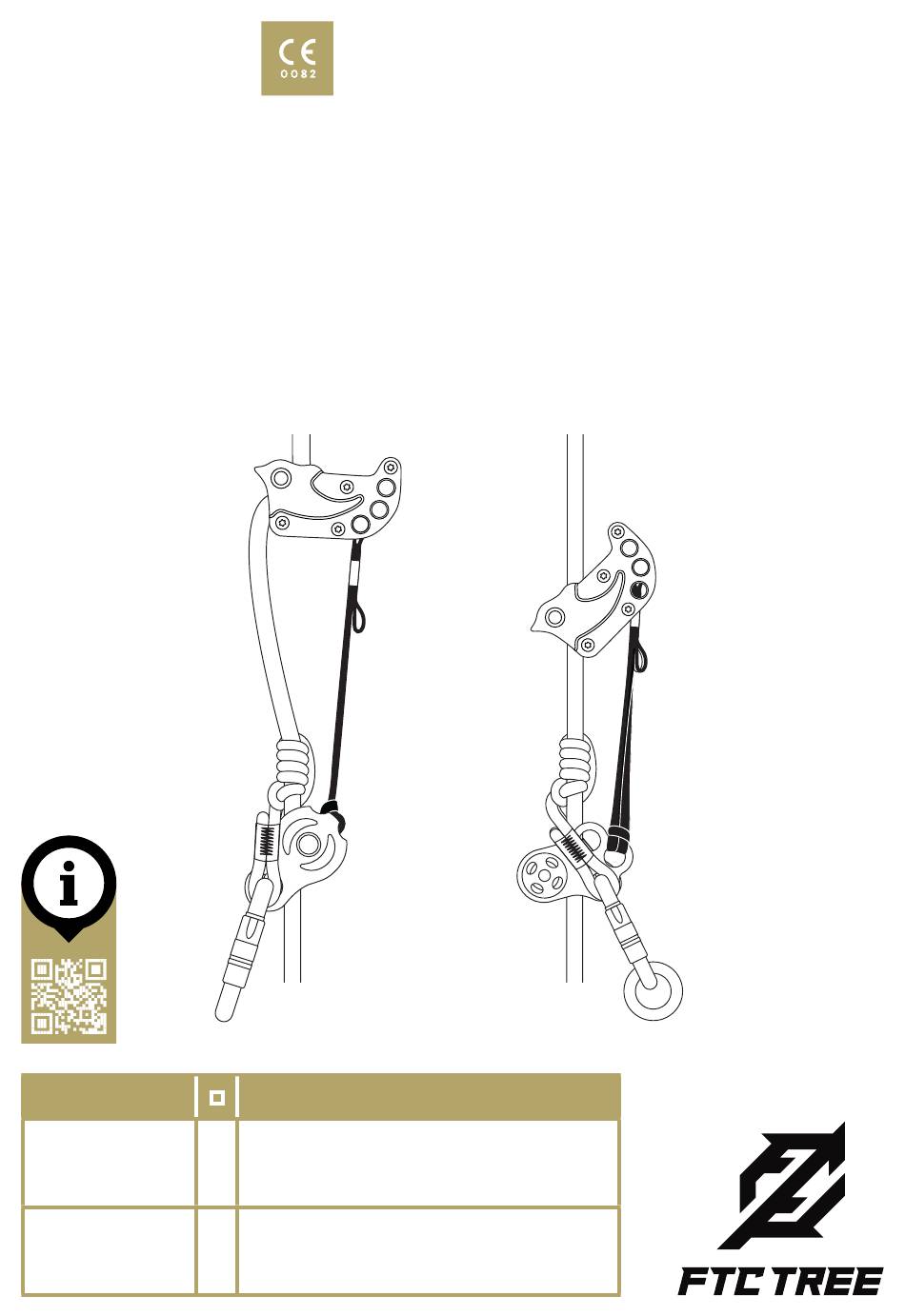

REF.
FTC/FRX-AA1
FTC/FRX-AA3
Attention, connecteur non fourni.
Please note: connector not provided.
DESCRIPTION
Système FreeXion avec poulie
simple.
FreeXion system with single
attachment pulley.
Système FreeXion avec poulie
triple ancrage.
FreeXion system with
triple attachment pulley.
