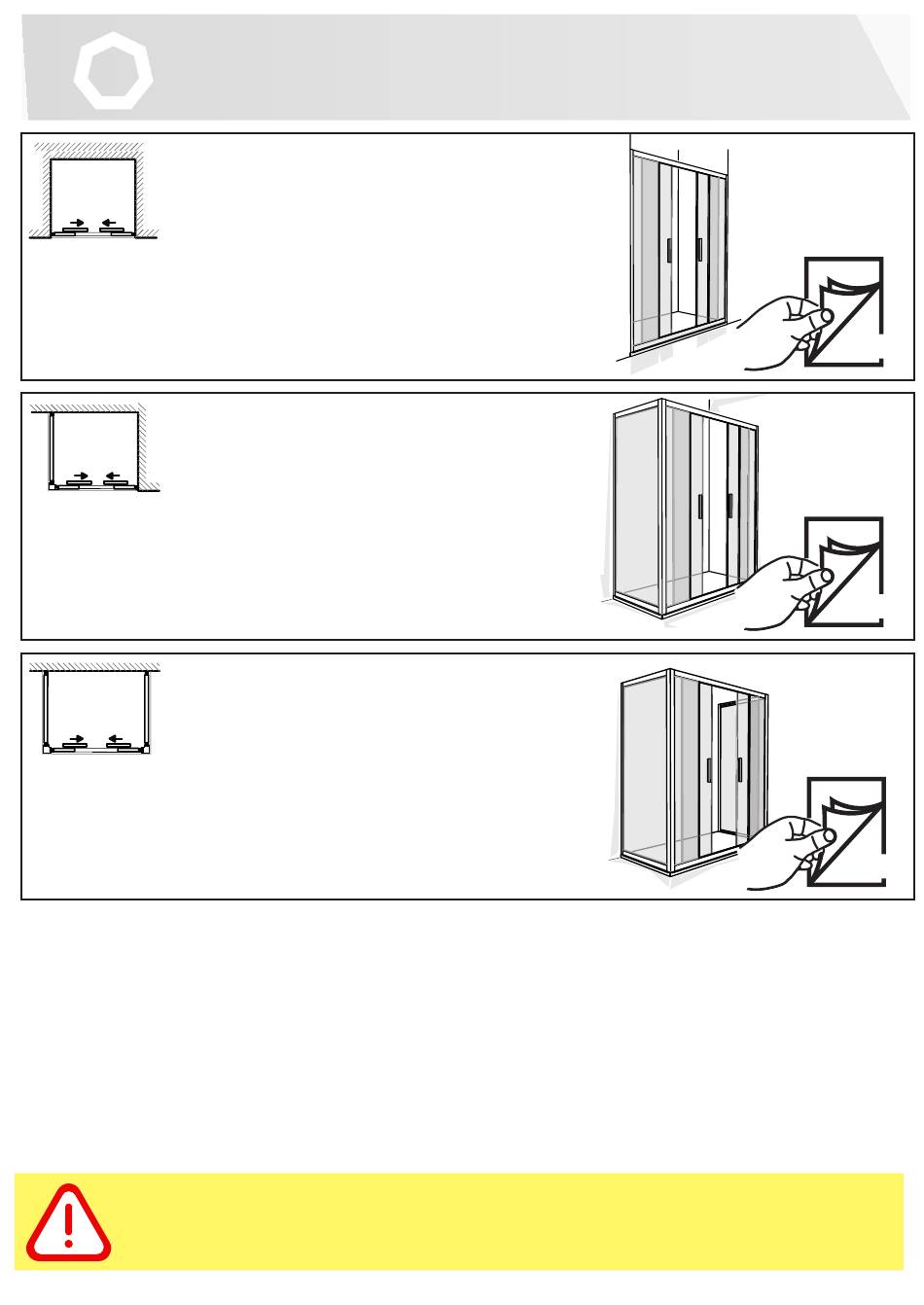

APERTURA CENTRALE
N2FS
- Cabina doccia a nicchia con apertura scorrevole centrale
CENTRAL OPENING
N2FS
- Niche shower enclosure with central sliding opening
APERTURA CENTRALE + 1x ANTA FISSA
N2FS + F1S
- Cabina doccia ad angolo con apertura
scorrevole centrale + 1 anta fissa
CENTRAL OPENING + 1x FIXED GLASS
N2FS + F1S
- Corner shower enclosure with central sliding
opening + 1 fixed door
APERTURA CENTRALE + 2x ANTA FISSA
N2FS + 2xF1S
scorrevole centrale + 2 anta fissa
CENTRAL OPENING + 2x FIXED GLASS
N2FS + 2xF1S
opening + 2 fixed door
Per una corretta installazione del prodotto e validità della garanzia, seguire accuratamente le
istruzioni di montaggio riportate nel presente manuale.
For a correct installation of the product and for the validity of the guarantee, follow carefully
assembly instruction reported in the present manual.
- Cabina doccia a penisola con apertura
- Peninsula shower enclosure with central sliding
MANUALE UTENTE
USER MANUAL
CU90 145 Rev. 0 del
0
10.08.2022
pag. 5
pag. 13
pag. 19
Advertisement
Table of Contents
Related Manuals for Evo N2FS
Summary of Contents for Evo N2FS
- Page 1 N2FS - Niche shower enclosure with central sliding opening pag. 5 APERTURA CENTRALE + 1x ANTA FISSA N2FS + F1S - Cabina doccia ad angolo con apertura scorrevole centrale + 1 anta fissa CENTRAL OPENING + 1x FIXED GLASS N2FS + F1S pag.
-
Page 2: Tempered Glass
Prima di procedere all’installazione, verificare Prima di procedere all’installazione verificare che il modello ricevuto sia conforme a quello ordinato, che il piatto doccia sia in bolla (orizzontale e planare) e le controllando l’etichetta sulla confezione. Durante il trasporto condizioni in cui si trovano la parete le linee di luce ed acqua. e il montaggio maneggiare il prodotto con cura. -
Page 3: Garanzia
GARANZIA Il costruttore garantisce i propri prodotti da difetti di fabbricazione per 24 mesi, con decorrenza dalla data di acquisto comprovata dalla ricevuta o scontrino fiscale. La garanzia è valida solo se le conformità dichiarate sono riconducibili a difetti di fabbricazione e sono state riconosciute dal costruttore. - Page 4 ATTENZIONE! Nell’imballo trovate il vostro box doccia in tutte le sue parti e per una corretta installazione e validità della garanzia, SEGUIRE attentamente le istruzioni di montaggio di seguito riportate. ATTENTION! In the packaging you will find your shower enclosure in all its parts and for a correct installation and validity of the warranty, FOLLOW carefully assembly instruction below.
- Page 5 RIF. COD. / IMG. BA910N APERTURA CENTRALE BA913.1 N2FS - Cabina doccia a nicchia con apertura scorrevole centrale CENTRAL OPENING BA922 N2FS - Niche shower enclosure with central sliding opening EV911 EV9111 UR1038 BA6133 BA7071 BA5049 BA126 Fisher ø6 VT1102390380...
- Page 6 Per montaggio su piatto doccia | For mounting on shower tray 5 mm DISTANZA OTTIMALE DAL BORDO | OPTIMAL DISTANCE FROM THE EDGE BA910N BA126 Fisher ø 6 mm ø 6 mm VT1102390380 3,9x38 mm LATO SOLO FORI HOLES ONLY SIDE BA910N EV911 RIDUCIBILITA’...
- Page 7 EV913.1 ATTENZIONE! EV913.1 Non rimuovere la guarnizione ATTENTION! Do not remove the gasket EV911 BA922 ATTENZIONE! Installazione guarnizioni nel lato ATTENZIONE! interno Non rimuovere la guarnizione ATTENTION! ATTENTION! Installation of seals on the inside Do not remove the gasket BA5049 VT1101350095 3,5x9,5 mm VT1101350095...
-
Page 8: Right Door
ANTA DESTRA RIGHT DOOR ANTA SINISTRA BA6133 LEFT DOOR BA6133 UR1038 UR1038... - Page 9 EV9111 EV9111 BA6133 BA6133 Kit maniglia 2x BCOK6100 Handle kit LATO INTERNO INTERNAL SIDE...
- Page 10 VT1101350095 3,5x9,5 mm BA7071 Fissare i finecorsa centrali anche sul binario di scorrimento inferiore. Fix the central limit switches also on the lower sliding track. VT1101350095 3,5x9,5 mm VT1101350095 3,5x9,5 mm BA7071 VT1101350095 3,5x9,5 mm VT1101350095 3,5x9,5 mm...
- Page 11 Le impostazioni di fabbrica sui cuscinetti di scorrimento potrebbero non corrispondere allo stato dei fatti. Per il riallineamento delle ante scorrevoli procedere come segue. The factory settings on the slide bearings may not correspond to the state of affairs. Proceed as follows to realign the sliding doors. 3 mm AT T E N Z I O N E ! L A R EG O L A Z I O N E VA...
- Page 12 ATTENZIONE! Nell’imballo trovate il vostro box doccia in tutte le sue parti e per una corretta installazione e validità della garanzia, SEGUIRE attentamente le istruzioni di montaggio di seguito riportate. ATTENTION! In the packaging you will find your shower enclosure in all its parts and for a correct installation and validity of the warranty, FOLLOW carefully assembly instruction below.
- Page 13 APERTURA CENTRALE + 1x ANTA FISSA N2FS + F1S - Cabina doccia ad angolo con apertura scorrevole centrale + 1 anta fissa CENTRAL OPENING + 1x FIXED GLASS N2FS + F1S - Corner shower enclosure with central sliding opening + 1 fixed door RIF.
- Page 14 Per montaggio su piatto doccia | For mounting on shower tray 5 mm DISTANZA OTTIMALE DAL BORDO | OPTIMAL DISTANCE FROM THE EDGE BA910N BA126 Fisher ø 6 mm ø 6 mm VT1102390380 3,9x38 mm EV913.1 EV911 AVVISO! Se necessario è possibile ridurre i profili inferiore e superiore di MAX 1 cm.
- Page 15 EV911 ATTENZIONE! Non rimuovere le guarnizioni ATTENTION! Do not remove the gaskets EV913.1 VT1101350095 3,5x9,5 mm BA5049 VT1101350095 3,5x9,5 mm BA914 AVVISO! Se necessario è possibile ridurre i profili inferiore e superiore di MAX 1 cm. NOTICE! If necessary it is possible to reduce the lower and upper profiles by MAX 1 cm.
- Page 16 BA922 EV911 AVVISO! Se necessario è possibile ridurre i profili inferiore e superiore di MAX 10 cm. NOTICE! If necessary it is possible to reduce the lower and upper profiles by MAX 10 cm. BA922 ATTENZIONE! Installazione guarnizioni nel lato interno ATTENTION! Installation of seals on the inside MONTAGGIO BOX ABBINATO...
- Page 17 Le impostazioni di fabbrica sui cuscinetti di scorrimento potrebbero non corrispondere allo stato dei fatti. Per il riallineamento delle ante scorrevoli procedere come segue. The factory settings on the slide bearings may not correspond to the state of affairs. Proceed as follows to realign the sliding doors. 3 mm AT T E N Z I O N E ! L A R EG O L A Z I O N E VA...
- Page 18 ATTENZIONE! Nell’imballo trovate il vostro box doccia in tutte le sue parti e per una corretta installazione e validità della garanzia, SEGUIRE attentamente le istruzioni di montaggio di seguito riportate. ATTENTION! In the packaging you will find your shower enclosure in all its parts and for a correct installation and validity of the warranty, FOLLOW carefully assembly instruction below.
- Page 19 APERTURA CENTRALE + 2x ANTA FISSA N2FS + 2xF1S - Cabina doccia a penisola con apertura scorrevole centrale + 2 anta fissa CENTRAL OPENING + 2x FIXED GLASS N2FS + 2xF1S - Peninsula shower enclosure with central sliding opening + 2 fixed door RIF.
- Page 20 Per montaggio su piatto doccia | For mounting on shower tray 5 mm DISTANZA OTTIMALE DAL BORDO | OPTIMAL DISTANCE FROM THE EDGE BA910N BA126 Fisher ø 6 mm ø 6 mm VT1102390380 3,9x38 mm EV913.1 EV911 EV913.1 EV911 EV911...
- Page 21 EV911 EV911 ATTENZIONE! Non rimuovere le guarnizioni ATTENTION! Do not remove the gaskets BA922 VT1101350095 3,5x9,5 mm ATTENZIONE! BA5049 Installazione guarnizioni nel lato interno ATTENTION! Installation of seals on the VT1101350095 inside 3,5x9,5 mm EV913.1 EV913.1...
- Page 22 BA914 BA922 BA914 AVVISO! Se necessario è possibile ridurre i profili inferiore e superiore di MAX 10 cm. NOTICE! If necessary it is possible to reduce the lower and upper profiles by MAX 10 cm. EV911 MONTAGGIO BOX ABBINATO COMBINED BOX ASSEMBLY pag.
- Page 23 Le impostazioni di fabbrica sui cuscinetti di scorrimento potrebbero non corrispondere allo stato dei fatti. Per il riallineamento delle ante scorrevoli procedere come segue. The factory settings on the slide bearings may not correspond to the state of affairs. Proceed as follows to realign the sliding doors. 3 mm AT T E N Z I O N E ! L A R EG O L A Z I O N E VA...
- Page 24 Le impostazioni di fabbrica sui cuscinetti di scorrimento potrebbero non corrispondere allo stato dei fatti. Per il riallineamento delle ante scorrevoli procedere come segue. The factory settings on the slide bearings may not correspond to the state of affairs. Proceed as follows to realign the sliding doors. SOLO ATTENZIONE! LA REGOLAZIONE VA EFFETTUATA SUI CUSCINETTI...
