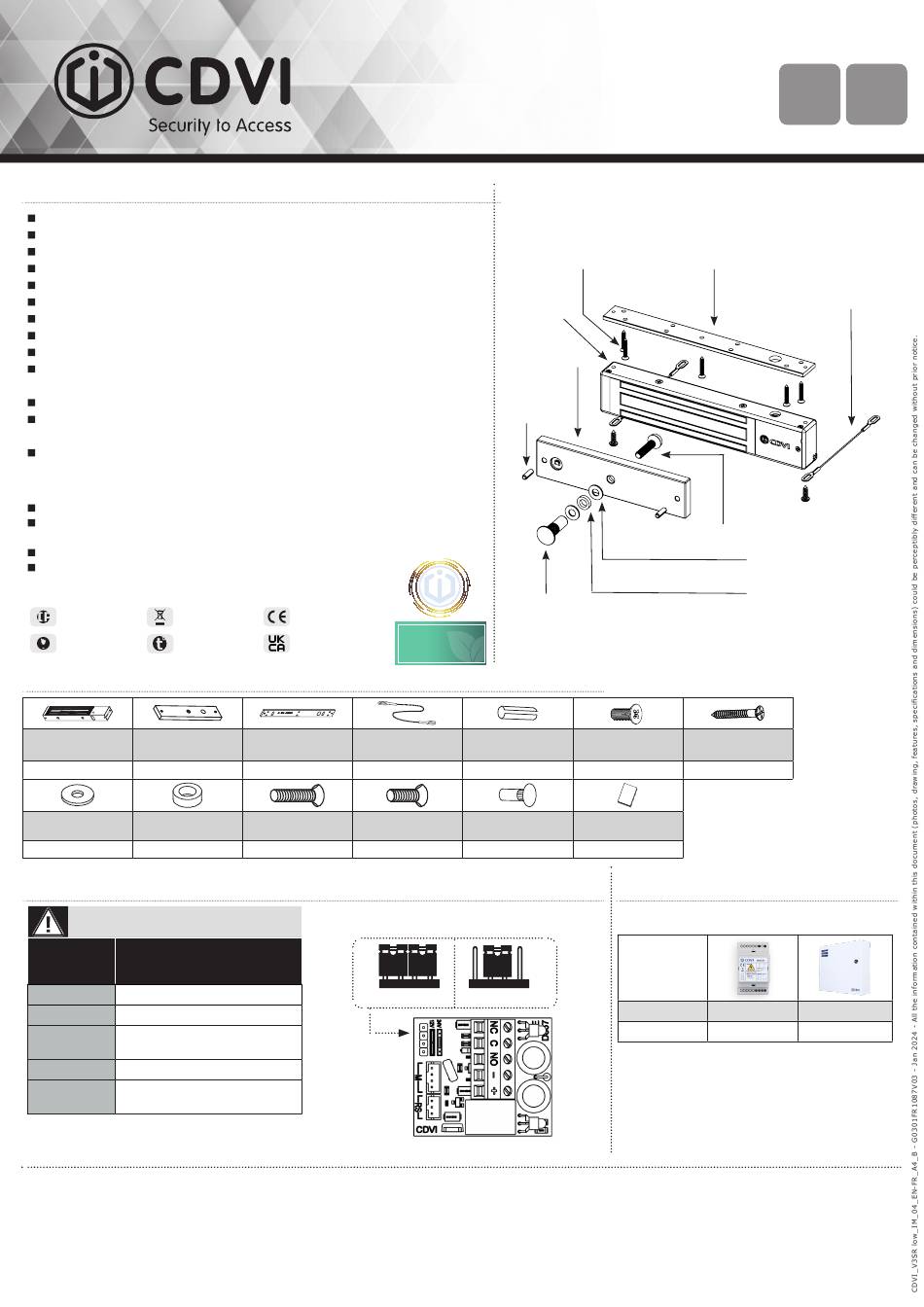

CDVI V3SR Quick Start Manual

Manufacturing Access Control since 1985
PRODUCT PRESENTATION / PRÉSENTATION DU PRODUIT
NF S61-937 PV n° SD 18 00 59
Monitored / Signal
Surface mount / Montage en applique
High corrosion resistance / Résistance à la corrosion
Safety rope / Filins de sécurité
No mechanical wear / Pas d'usure mécanique
No residual magnetism / Pas de magnétisme résiduel
Ease of installation / Facilité d'installation
Recommended for interior use / Préconisée en intérieur
Fail safe (Door unlocked when power off) / Libère l'accès en
cas de coupure de courant
Holding force / Force de rétention : 300 kg
Visual indication / Signalisation lumineuse : Blue =
Locked ; Green = Open / Bleu = Fermé ; Vert = Ouvert
Built-in varistor / Varistance incorporée : built-in electro-
nic protection to eliminate back EMF / protection électronique
intégrée contre l'effet de self
Dimensions (L x W x D) : 254 x 45 x 27 mm
Armature plate dimensions / Dimensions contre-plaque (L x W x D) :
185 x 38 x 11 mm
Power supply / Alimentation : 12-24V DC
Consumption / Consommation : 290 mA @ 12V DC
IP42
IK10
PACKAGE CONTENT / ÉLÉMENTS INCLUS
Magnetic lock Armature plate
Ventouse contre-plaque
1
Steel washer Rubber washer
Rondelle acier Rondelle caoutchouc
2
ELECTRICAL CONNECTIONS / RACCORDEMENTS
12Vdc Default setup /
Réglage par défaut 12V DC
Terminal
Correspondence /
block /
Correspondance
Bornier
+ + 12 or 24V DC
- - 0V 0V
N.C N.C NC (Normally closed)
NF (Normalement fermé) NF (Normalement fermé)
COM COM COM
N.O N.O NO (Normally open) NO (Normally open)
NO (Normalement ouvert) NO (Normalement ouvert)
The NO/NC signal only switches when the door is closed
with the power to it on.
Le signal NO/NF ne commute que lorsque la porte fermée est sous tension.
CDVI FRANCE + EXPORT CDVI UK
31, av. du Général Leclerc [UNITED KINGDOM -
93500 PANTIN - France IRELAND]
Phone +33 (0)1 48 91 01 02 Phone +44 (0)1628 531300
www.cdvi.fr www.cdvi.co.uk
CDVI NORDIC CDVI AMERICAS
[SWEDEN - DENMARK - [CANADA - USA - LATAM]
NORWAY FINLAND] Phone +1 866 610 0102
Phone +46 (0)31 760 19 30 www.cdvi.ca
www.cdvi.se

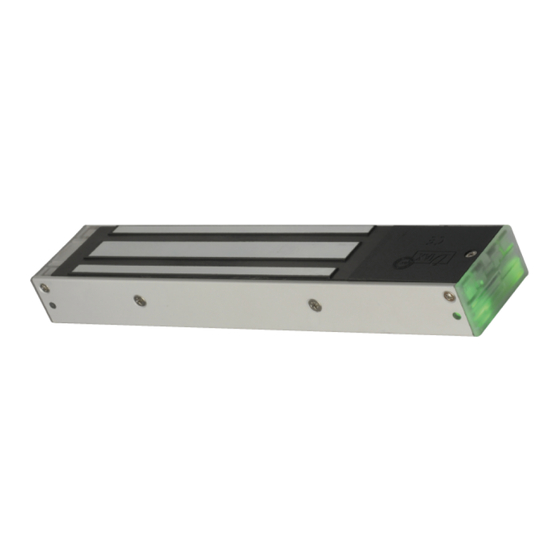

V3SR
300 kg Surface Mount Electromagnetic Lock
Ventouse électromagnétique applique 300 kg
248
254
145 mA @ 24V DC
185x45x12mm
WEEE & RoHS CE Certification
-20°C to/à 60°C UKCA Certification
185
Fixing plate
Plaque de montage
1 1
M8x35 Screw
Vis M8x35
1 1
CDVI BENELUX
[BELGIUM - NETHERLAND -
LUXEMBOURG]
Phone +32 (0) 56 73 93 00
www.cdvibenelux.com
CDVI SUISSE
Phone +41 (0)21 882 18 41
www.cdvi.ch
248x26x4,5mm
Maglock / Maglock /
Ventouse Ventouse
Armature plate / Armature plate /
Contre-plaque Contre-plaque
Roll pin / Roll pin /
254x50x30mm
Goupille Goupille
10
YEAR
Cap nut / Cap nut /
WARRANTY
Ecrou borgne Ecrou borgne
We are
...
GOING
GREEN
Security Rope 5x16 Roll pin
Filin de sécurité Goupille 5x16
2 2
M8x25 Screw Cap nut
Vis M8x25 Ecrou borgne
1 1
Voltage selection jumpers /
Cavaliers de tension sélection
12V dc 24V dc
CDVI IBÉRICA
[SPAIN - PORTUGAL]
Phone +34 (0)935 390 966
www.cdviberica.com
CDVI ITALIA
Phone +39 0321 90 573
Fax +39 0321 90 8018
www.cdvi.it
Fixing plate / Fixing plate /
Wood Screw / Wood Screw /
Plaque de montage Plaque de montage
Vis bois Vis bois
M8 Screw / Vis M8 Screw / Vis
Ce document est la propritété exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
This document is the exclusive property of CDVI and it may not be disclosed to others without permission.
F05250000015-A
C.A. :
V4SR
Surface mount electromagnetic lock - 400kg
Material : Aluminium
General tolerance: 0.2 Surface condition: Ra 3,2
3
DES.: W. Sainvil
Vol. (mm ) : Weight (g) :
3X8 Screw 4x25 Wood screw
Vis 3x8
1
Manual
Notice
1
OPTIONAL ACCESSORIES /
ACCESSOIRES EN OPTION
Recommended power supplies /
Alimentations préconisées
Voltage Voltage
12Vdc
24Vdc 24Vdc
CDVI TAIWAN
Phone +886 (0)42471 2188
www.cdvichina.cn
CDVI CHINA
Phone +86 10 84606132/82
www.cdvichina.cn
CDVI MAROC
Phone +212 5 2248 0940
www.cdvi.ma
EN FR
Security rope / Security rope /
Filin de sécurité Filin de sécurité
Steel washer / Steel washer /
Rondelle acier Rondelle acier
Rubber washer / Rubber washer /
Rondelle caoutchouc Rondelle caoutchouc
Plan M1073-ens
Edition 02
SCALE 1:2
Date 05/09/2019
A3H Project : A0238005
31, av du Gal Leclerc
93691 PANTIN CEDEX
F R A N C E
Tel : 33(0)148910102
Fax : 33(0)148912121
www.cdvi.com
Vis bois
6
ADC335 PSMB123
ADC324 PSMB242
