Summary of Contents for German pool WVC-222DC

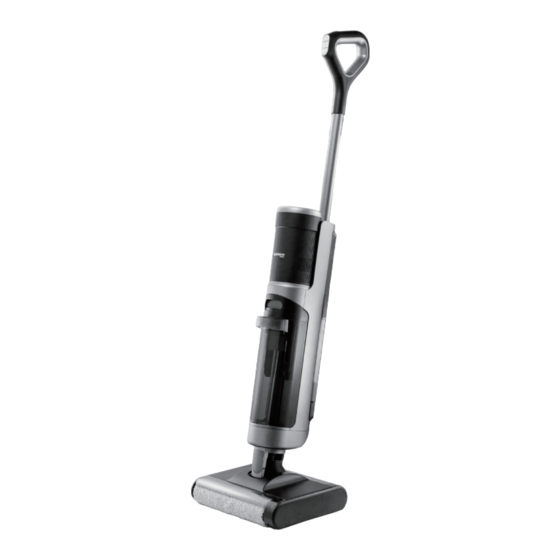

- Page 1 Cordless Wet & Dry Vacuum Cleaner WVC-222DC 360° Multi-Oscillation Fan RHS-126 Online Warranty Registration Please read these instructions and warranty information carefully before use and keep them handy for future reference. U S E R M A N U A L...
-
Page 2: Table Of Contents
Table of Contents Warnings & Safety Precautions Product Structure Operation Instructions Cleaning & Maintenance Troubleshooting Technical Specification Warranty Terms & Conditions... -
Page 3: Warnings & Safety Precautions
DO NOT touch the plug or any live part of this product with wet hands to avoid the risk of electric shock. If the charger or plug is damaged, stop using it. Please contact German Pool Customer Service & Repair Centre for replacement to avoid harm. - Page 4 13. Make sure to turn off this product before replacing the roller brush. 14. When this product fails, DO NOT repair it by yourself, please contact German Pool Customer Service & Repair Centre for help. 15. The technologies and other information reflected in this product manual are obtained by our com- pany or designated testing companies, and our company reserves the rights of final interpretation.
- Page 5 Warnings & Safety Precautions is recommended to use cleaning agents produced by our company or approved manufacturers, which should not contain acids, alkaline solutions, or substances harmful to the environment. Cleaning solutions should be stored out of reach of children. If cleaning solution accidentally comes into contact with the eyes, immediately rinse thoroughly with clean water.
-
Page 6: Product Structure
Product Structure Self-Cleaning Button Mode Button On/Off Button Handle Voice Prompt Button （Located above the Clean Water Tank) Dirty Water Tank Release Button Clean Water Tank Dirty Water Tank Side Cover Release Button Roller Brush Cover Front Roller Brush Rear Roller Brush Docking Station &... -
Page 7: Operation Instructions
Operation Instructions Attaching/Detaching The Handle • Attaching the handle: (Diagram 1) Align the end of the handle with the slot on the main body, insert it vertically downwards until you hear a click and the handle is locked in place. •... - Page 8 Operation Instructions Attaching/Detaching The Dirty Water Tank • Detaching the dirty water tank: (Diagram 5) Hold the handle of the dirty water tank, press the release button and gently pull out the tank. • Attaching the dirty water tank: (Diagram 6) Align the bottom of the dirty water tank with the slot on the main body, push in the water tank until you hear a click and the tank is locked in place.
- Page 9 Operation Instructions Installing Front/Rear Roller Brushes Note: DO NOT mix up the front and rear roller brushes when installing. Incorrect placement will cause product damage and possible danger. Rear Roller Brush Front Roller Brush Front Roller Brush Rear Roller Brush Charging The Product Note: Make sure to fully charge the product before using it for the first time.
- Page 10 Operation Instructions Precautions Before Use Before use, check the battery status of the product. If the battery is low, please charge it in time, and use the product after it is fully charged. This product has a vertical lock. When the product is at a straight angle (vertical) to the floor, it cannot be turned on.
- Page 11 Operation Instructions LED Display German Pool Logo Battery Indicator Light Battery Percentage Self-Cleaning Indicator Light Error Indicator Light Status Bar Sterilization Mode Indicator Light Auto Mode Indicator Light Vacuum Mode Indicator Light Mop Mode Indicator Light Dirty Water Clean Water...
- Page 12 DO NOT tilt the product over 145° to avoid water spillage. Press On/Off button to turn on the product, German Pool logo, Battery Percentage display, Battery Indicator Light, Auto Mode Indicator Light, and Status Bar on the LED display panel will light up.
- Page 13 Operation Instructions Note: For deep cleansing, user can add no-rinse sudless neutral floor cleanser into the water tank (cleanser to water ratio: 1:99). Self-Cleaning Mode Place the product on the docking station, press Self-Cleaning Button , Self-Cleaning Indicator Light lights up constant. Roller brushes will automatically spin to clean themselves, and will stop spinning when cleaning is completed;...
-
Page 14: Cleaning & Maintenance
Cleaning & Maintenance Cleaning The Main Unit Before cleaning, make sure to press On/Off Button to turn off the product and take if off the docking station. Wipe the exterior with a soft cloth moistened with water or neutral detergent, remember to wring out the cloth before wiping. - Page 15 Cleaning & Maintenance Cleaning The Dirty Water Tank Lid Promptly clean off any debris clogging the dirty water tank. Take off the dirty water tank lid and rinse it with water. After cleaning, reinstall the lid onto the dirty water tank. Cleaning The Filter It is recommended to clean the filter and let it air-dry completely every time after using the product.
- Page 16 Cleaning & Maintenance Cleaning The Roller Brushes It is recommended to regularly remove the roller brushes for deep cleansing to maintain cleanliness. Take out the roller brushes, and use the included brush to brush off any tangled hair and debris. Rinse the roller brushes with water.
-
Page 17: Troubleshooting
Troubleshooting Problem Possible Cause Solution The product does not operate No battery or low battery Fully recharge battery before using again Dirty water tank is full and Empty dirty water tank then product has automatically restart stopped operating Roller brush tangled with hair or Clean roller brush debris Weak suction power, status bar... - Page 18 HEPA filter are not blocked Power adaptor abnormal Malfunction occurred when using a generic power adaptor; if it is confirmed you are using an original German Pool power adaptor, contact German Pool Customer Service & Repair Centre Battery voltage too low Restart the product;...
-
Page 19: Technical Specification
Technical Specification Model WVC-222DC Voltage 21.6 V Power 200 W Battery Capacity 4,000 mAh Product Dimensions (H) 1110 (W) 278 (D) 227 mm Net Weight 4.5 kg • Specification is subject to change without prior notice. • If there is any inconsistency or ambiguity between the English version and the Chinese version, the Chinese version shall prevail. - Page 20 目錄 警告及注意事項 產品結構 使用說明 清潔與保養 故障檢修 技術規格 保用條款 P.20...
-
Page 21: 警告及注意事項
警告及注意事項 警告！ 使用本產品前，請仔細閱讀所有說明。 • 本產品只限家居室內日常使用，如產品作任何商業、工業、出租或其他用途，保用證即告失 效。 • 請勿讓兒童或身體有殘障、精神不健全及對本產品缺乏經驗或知識的人士單獨使用本產品； • 如需使用，必須要在負責任的成年人監管下方可使用。 • 應照顧好兒童，確保他們不會玩耍本產品。 • 無成年人監管下，勿讓兒童清潔及維護本產品。 • 使用前，請先檢查所有電壓是否與本產品標籤上的電壓相符。 • 如果電源線損壞，為免發生意外，電源線必須由廠方、廠方指定的維修中心或同等合格的 • 技術人員進行更換。 • 清潔或檢查本產品前，必須先關機及拔掉插頭。 • 請聯繫德國寶授權的技術人員進行維修或保養本產品。 1. 在使用本產品之前，請仔細閱讀本說明書的所有內容，按照本說明書的步驟安裝本產品；妥 善保管本說明書，如果您將本產品傳給其他人使用，必須將本說明書連同本產品一起隨附。 任何與說明書指引內容不符的操作，都有可能導致本產品損壞或嚴重的人身傷害。本產品僅 適合在常規家庭環境中操作使用，嚴禁在工業或者在室外使用。 2. 本產品不適用於身體、感官或智力上有缺陷的人士或缺乏經驗和常識的人士（包括兒童）， 除非有他人看管或指導，以確保其能夠安全使用。 3. 嚴禁以濕手觸碰插頭或產品的任何帶電部分，以免發生觸電危險。 4. 如果充電器或插頭損壞，必須停止使用。聯繫德國寶客戶服務及維修中心的維修人員來進行 更換，以避免發生危害。 5. 必須將本產品氣流通道和活動部分遠離長毛髮、寬鬆服裝、手指及身體其他部分。嚴禁將吸 塵管、附件吸頭或工具對著眼睛、耳朵，或將其放入口中。 6. 使用時，若發現漏電或摩打溫度過高和異常聲響，如機身過熱、異聲、異味、吸力弱等，必... - Page 22 警告及注意事項 本產品使用範圍 1. 本產品適用於室內環境中的硬性地面，包括已上蠟地板、石磨地板、橡膠地板、大理石地 面、花崗岩地面、水磨石地面、實木地板、複合地板、竹地板及各種鏡面磚、瓷面磚等平整 地表面。若在凹凸不平的地表面使用本產品時可能會達不到最佳使用效果。 2. 嚴禁在易燃、易爆的物體附近或表面使用本產品，有導致火災和爆炸的風險。 3. 嚴禁在工作中的壁爐、加熱器附近使用本產品，防止機器外殼變形。 4. 嚴禁抽吸高溫物質（如未熄滅的煙頭、火柴或熱灰等）、超細物質（如石灰、水泥、木屑、 石膏粉、灰燼、炭粉等）、危險物品（如溶劑、除垢劑等）、化學物質（如酸性物質、清潔 劑等）以及其他物理特性不確定的物質。 5. 嚴禁利用本產品吸取洗滌劑、煤油、汽油、酒精、油漆、香水等，這些液體可能導致機器短 路、火災或爆炸。 6. 嚴禁利用本產品吸取雷射印表機、影印機內部使用的調色劑、色粉，這些物體可能導致火災 或者爆炸。 7. 嚴禁利用本產品吸取尖銳的物體，比如玻璃碎片、小玩具、別針、迴紋針、石子、石膏、大 的紙片等，這些物體可能造成堵塞，損傷機器。 8. 嚴禁利用本產品吸取任何燃燒或冒煙的物體，例如未熄滅熱源的煙灰、燃燒的煙頭或火柴 等。 9. 類似鞋油、油漆、顏料等具有強油脂、強粘性或強染色性的污漬，不在本產品使用範圍內。 關於清潔溶液 1. 如果加入大量的清潔溶液，使用時會產生較多的泡沫，可能會滲透到摩打導致危險。 2. 按照清潔溶液的使用說明配比清潔劑。建議使用本公司及本公司核准的製造商生產的清潔 劑，不得含有酸、堿溶液或對環境有害的物質。 3. 清潔劑應保管在兒童觸及不到的地方。如果清潔溶液不慎入眼，必須用清水徹底沖洗乾淨； 萬一不小心誤食，必須立即就醫。在處理污水和清潔溶液時，必須遵循當地的環保規定。 關於機器 1. 嚴禁自行拆裝封閉的機器，本機器內沒有顧客可自行維修的部件，嚴禁試圖改變機器的性 能，否則將導致危險。...
-
Page 23: 產品結構
產品結構 自我清洗鍵 模式切換鍵 開關鍵 手柄鋁管 語音鍵 （位於淨水箱上方） 污水箱釋放鍵 淨水箱 污水箱 側蓋釋放鍵 滾刷蓋 前滾刷 後滾刷 充電底座及附件支架 前滾刷 後滾刷 充電器 過濾網 毛刷（清理污水箱） P.23... -
Page 24: 使用說明
使用說明 安裝/拆卸手柄 • 安裝手柄：（圖1）將手柄末端對準主機上的槽位，垂直向下插入，聽到「咔」一聲後，確認 手柄安裝穩妥無鬆動即安裝完成。 • 拆卸手柄：（圖2）用堅硬物體按壓圖示中位於機身背面的彈扣孔位，同時將手柄垂直向上拉 出即可。 安裝充電座 充電支架 充電底座 把充電支架對準充電底座的方形卡槽，垂直插入（圖3），按壓至兩者緊貼扣緊即可（圖4）。 P.24... - Page 25 使用說明 安裝/拆卸污水箱 • 拆卸污水箱：（圖5）握住污水箱提手，同時按壓污水箱釋放按鍵，向外拉出即可。 • 安裝污水箱：（圖6）將污水箱底部對準主機上的槽位，向內推入機身，聽到「咔」一聲即安 裝完成。 安裝/拆卸淨水箱 • 拆卸淨水箱：（圖7）握住淨水箱提手，同時按壓淨水箱釋放按鍵，向外拉出即可。 • 安裝淨水箱：（圖8）將淨水箱底部對準主機上的槽位，向內推入機身，聽到「咔」一聲即安 裝完成。 安裝前/後滾刷 注意： 安裝滾刷時必須將前滾刷及後滾刷安裝在正確位置，避免 將前/後滾刷調轉安裝，否則可能導致機件故障及危險。 前滾刷 後滾刷 前滾刷 後滾刷 P.25...
- Page 26 使用說明 為產品充電 注意： 首次使用前，必須將產品充滿電後再使用。 1. 將充電支架連接電源（充電線接口位於充電支架背面）。 2. 將產品放在底座上，產品背面的充電接口對準充電支架上的充電接口。 3. 充電期間，產品LED顯示屏顯示當前電量，LED顯示屏上的德國寶標誌以呼吸燈顯示。 4. 充滿電5分鐘後，LED顯示屏熄滅。 注意： • 不需要充電時可將電源線收起。充電時，請將本產品直立，靠近牆角邊，以免絆倒。 • 建議購買本產品後每隔3個月，至少使用充電座對電池充電3個小時（可無需完全充滿）。 • 嚴禁為本產品長期充電，若電池已充滿電而仍在充電，必須立即停止，否則可能出現電池發 熱、變形或極端熱效應等危險。 使用前注意事項 1. 使用前，請檢查本產品是否有電，若無，請及時充電，充滿電後再使用。 2. 本產品自帶直立開關，當機身完全直立時，本產品無法開機。請傾斜本產品使用，嚴禁將本產 品傾斜超過145度，以免造成漏水。 3. 使用完本產品後，建議將其垂直放置於充電底座上。 P.26...
- Page 27 使用說明 LED顯示屏 德國寶標誌 電量指示燈 電量百分比顯示 自我清洗指示燈 故障指示燈 狀態欄 消毒模式指示燈 自動模式指示燈 吸塵模式指示燈 拖地模式指示燈 污水箱滿水 淨水箱缺水 滾刷卡住 電路板故障 電池異常 風道堵塞 P.27...
- Page 28 使用說明 使用步驟 1. 將產品從底座取出，傾斜機身後用腳輕壓滾刷上蓋，直至滾刷貼平地面。 注意： • 本產品設有直立開關，當機身完全直立時，本產品無法開機，LED顯示屏熄滅。請按步驟1傾斜 機身後再開機使用。 • 嚴禁將機身傾斜超過145度，以免造成漏水。 自我清洗鍵 模式切換鍵 開關鍵 2. 按「開關鍵 」開機，LED顯示屏上的德國寶標誌、電量百分比顯示、電量指示燈、自動模式 指示燈及狀態欄亮起。 3. 開機後預設以自動模式運行；此時可按「模式切換鍵 」循環選擇「自動模式」、「拖地模 式」、「吸塵模式」或「消毒模式」，相應指原燈常亮，狀態欄按不同模式作不同顯示： 模式 狀態欄顯示 自動模式 狀態欄半亮 拖地模式 狀態欄全亮 吸塵模式 狀態欄不亮 消毒模式 狀態欄顯示電解水的製作進度，顯示屏倒數30秒後，產品預設以 自動模式運行，用戶可自行轉換至其他運行模式。 4. 使用完畢後，按「開關鍵 」關機，將本產品回復直立狀態並放回底座。 注意： • 當污水箱滿水時，污水箱滿水指示燈閃爍，產品發出語音提示並自動停止運作。 • 當淨水箱缺水時，淨水箱缺水指示燈閃爍，產品發出語音提示並繼續運作。 • 當電量少於或等於10%時，電量指示燈閃爍；當電量大於10%，電量指示燈常亮。...
- Page 29 使用說明 自動清潔模式 1. 將本產品放在底座上，按「自我清洗鍵 」使用自我清洗模式，相應指示燈常亮。 2. 滾刷將不停轉動進行清潔，完成後自動停止；產品自我清洗期間，再按一次「自我清洗鍵 」 可退出自我清洗模式。 3. 自我清洗完成後，產品自動進入充電狀態，同時啟動滾刷烘乾功能。 4. 充電及滾刷烘乾完成後，自動進入待機狀態，LED顯示屏熄滅。 注意： 使用自我清洗模式時，電量必須不低於20%。 語音提示 1. 本產品設有語音提示功能，以提醒用家本產品的運行狀態。 2. 本產品出廠時預設開啟「語音提示」功能，如需關閉，按機身背面的「語音鍵」。 3. 如需重新開啟「語音提示」功能，再按一次「語音鍵」。 P.29...
-
Page 30: 清潔與保養
清潔及保養 清潔主機 1. 清潔前，請先按「開關鍵 」讓本產品停止工作，並將主機移離充電底座。 2. 用水或中性洗滌劑抹拭主機表面，抹拭前必須將布擰乾，嚴禁將水滲入本產品電器元件內部。 注意： • 為不影響本產品使用性能，建議定期對部件進行維護。 • 清理完之後，建議將機身直立放置在底座中，注意不要放在陽光直射或者潮濕的地方。 清理污水箱 1. 當污水箱吸滿污水後，污水箱滿水指示燈閃爍，產品發出語音提示並自動停止運作。 2. 若發現污水箱內壁有頑固污垢，請直接用毛刷清洗。 3. 清理完成後，合上污水桶蓋並裝回至機身，聽到「咔」聲後即安裝到位。 清理污水箱蓋 1. 若發現污水箱被堵塞，請及時清理。 2. 將污水箱蓋取下，然後用清水沖洗。 3. 清理完成後，裝回污水箱。 P.30... - Page 31 清潔及保養 清理過濾網 1. 建議每次使用完本產品後，都對過濾網進行清洗並晾乾，以保持乾淨整潔。 2. 將過濾網從污水箱上蓋取出。 3. 用清水洗淨並徹底晾乾後，裝回污水箱。 清理滾刷槽 圖1 圖2 圖3 1. 建議使用完本產品後，定期對滾刷及滾刷槽進行清潔，以保持乾淨整潔。 2. 把側蓋取下（圖1）。 3. 把前後滾刷拉出（圖2）。 4. 用水或中性洗滌劑抹拭滾刷槽，抹拭前必須將布擰乾，嚴禁讓水滲入本產品電器元件內部。 清理滾刷 1. 建議使用完本產品後，定期對滾刷進行清洗並晾乾，以保持乾淨整潔。 2. 取下滾刷，使用跟機附送的毛刷去除滾刷上纏繞的毛髮或碎屑等。 3. 用清水沖洗滾刷。 4. 清理完成後，可將滾刷安裝回本產品上，然後放進底座啟動自我清潔功能，把滾刷中的水分擠 乾。 5. 完成自我清潔後，產品會啟動熱風風乾功能，把滾刷烘乾。 注意： 如發現地刷的吸嘴口有殘留污漬，請用濕抹布擦拭，嚴禁用水沖洗。 P.31...
- Page 32 清潔及保養 拆卸電池 注意： • 本產品所裝的電池含有對環境有害的材料，在廢棄本產品前，必須將電池從本產品中取出。 • 在取出電池時，本產品必須斷電。 • 廢棄電池必須安全妥當處理，嚴禁投入火中、水中或土壤中。 • 廢棄電池若漏液觸及皮膚或衣物，必須用清水沖洗，以免造成皮膚不適，並迅速送醫院處理。 • 電池必須由專業人員拆卸。 • 拆卸電池需要使用正確的工具，先將底蓋螺絲取出，然後打開產品底蓋，拔掉電池連接端子， 在電池盒中取出電池。 1. 切斷外接電源，拆除產品外殼和支架。 2. 拔除電池上的電源連接，然後拆卸電池。 3. 將廢棄電池放置到指定的回收點，必須遵守所在地的環境保護法律與廢棄指南。 P.32...
-
Page 33: 故障檢修
故障檢修 常見問題 可能原因 解決方法 本產品不運作 沒電或電量不足 為產品充滿電後再使用 污水箱滿水後自動停止運作 清理污水箱後重新開機 滾刷被毛髮等物體纏繞 清理滾刷 產品吸力弱、狀態欄藍綠交替 污水箱滿水 清理污水箱後重新開機 閃爍 滾刷、滾刷蓋、污水箱安裝不 重新正確安裝 到位 滾刷被毛髮等物體纏繞 清理滾刷 過濾網濕掉 取出過濾網晾乾後再使用 過濾網堵塞垃圾 清理過濾網的垃圾 吸嘴口或管道堵塞垃圾 清理吸嘴口或管道內的障礙物 再使用 摩打運轉時有異聲 吸嘴口被堵塞 清理吸嘴口內的障礙物 污水箱滿水 清理污水箱後重新開機 地刷不出水 淨水箱缺水 淨水箱加水至水位線 淨水箱未安裝好 將淨水箱重新正確安裝 出風口漏水 清洗過濾網或使用後未徹底晾乾 將過濾網晾乾後再使用 產品無法充電... -
Page 34: 技術規格
電器，聯繫德國寶客戶服務及維修中心 電池電壓過低 重新啟動本產品；如充電1小時後問題仍然持續，聯繫 德國寶客戶服務及維修中心 充電過流保護 將本產品從充電座取出靜置5分鐘後再充電，如問題持 續，聯繫德國寶客戶服務及維修中心 電池與主板通訊故障 重新開機，如問題持續，聯繫德國寶客戶服務及維修 中心 充電高溫保護 電池溫度達到約50℃時自動進入高溫保護，將本產品 放到室內靜置30分鐘後再充電 技術規格 WVC-222DC 型號 21.6 V 電壓 200 W 功率 4,000 mAh 電池容量 (H) 1110 (W) 278 (D) 227 mm 產品尺寸 4.5 kg 淨重 • 產品規格及設計如有變更，恕不另行通知。 • 中英文版本如有出入，一概以中文版為準。... -
Page 35: Warranty Terms & Conditions
- the serial number is modified, damaged or removed from the product. - 機身編號被擅自塗改、破壞或刪除。 4. German Pool will, at its discretion, repair or replace any defective part. 4. 總代理有權選擇維修或更換配件或其損壞部份。 5. This warranty will be void if there is any transfer of 5. - Page 36 Fax:+853 2875 2661 HONG KONG TOP BRAND TEN YEAR ACHIEVEMENT AWARD © All rights reserved. Copying, reproducing or using the contents of this manual is not allowed without prior authorization from German Pool, violators will be prosecuted. www.germanpool.com WVC-222DC-M-23(1) P.36...
