Bticino F429D Technical Data

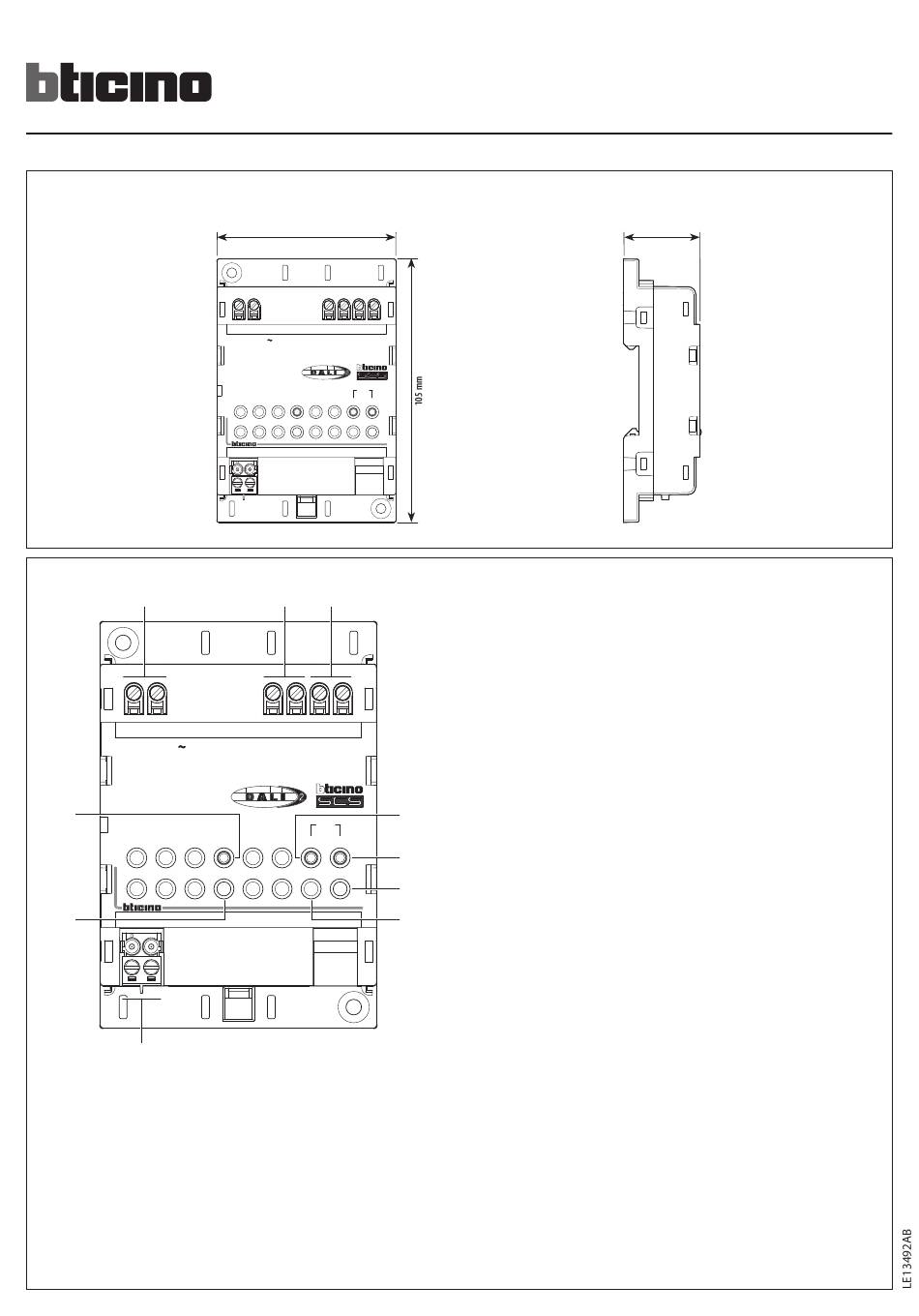

• Dati dimensionali • Dimensional data
• Descrizione • Description
1
N L
+ -
110÷240 10%V
55mA max 50-60Hz
IP20 T=5+40 °C
Each output:
I guaranteed = 58mA
I max = 70mA
Maximum Start-up Time=25ms
10
F429D
9
8
1. PRIMARY connection clamps
2. Connections clamps 1 for DALI GEAR control
3. Connections clamps 2 for DALI GEAR control
4. Load ON/OFF pushbutton 1 for DALI GEAR control
5. Load ON/OFF pushbutton 2 for DALI GEAR control
6. Output notification LED 2 for DALI GEAR control *
7. Output notification LED 1 for DALI GEAR control *
8. BUS SCS connection clamps
9. BUS SCS output notification LED
Green LED steady = power supply present
Orange/green LED flashing quickly = no configuration
Orange/green LED flashing intermittently = configuration being completed
10. SCS configuration pushbutton
* Orange LED steady = at least one reactor on the DALI output is ON
Green LED = configured output and all the reactors are OFF
Led off = output not configured
Orange/green LED flashing = addressing and acquisition of DALI reactors running
BTicino SpA – Viale Borri, 231 – 21100 Varese – Italy – www.bticino.com
• Données dimensionnelles
72 mm
N L DA+ DA- DA+ DA-
DALI 1 DALI 2
+ -
110÷240 10%V
55mA max 50-60Hz
IP20 T=5+40 °C
Each output:
I guaranteed = 58mA
I max = 70mA
Maximum Start-up Time=25ms
F429D DALI
OUT1
SCS OUT2
• Description
2 3
DA+ DA- DA-
DA+
DALI 1 DALI 2
DALI
SCS OUT1 OUT2
• Maße • Datos dimensionales
• Beschreibung • Descripción
4
1. Morsetti di collegamento PRIMARIO
2. Morsetti di collegamento 1 comando DISPOSITIVO DALI
3. Morsetti di collegamento 2 comando DISPOSITIVO DALI
5
4. Pulsante ON/OFF carichi 1 comando DISPOSITIVO DALI
5. Pulsante ON/OFF carichi 2 comando DISPOSITIVO DALI
6 6. Led di segnalazione uscita 2 comando DISPOSITIVO DALI *
7. Led di segnalazione uscita 1 comando DISPOSITIVO DALI *
8. Morsetti di collegamento BUS SCS
7
9. Led di segnalazione uscita BUS SCS
Led verde fisso = alimentazione presente
Led arancione/verde lampeggiante rapido = nessuna configurazione
Led arancione/verde lampeggiante intermittente = configurazione in corso
10. Pulsante per configurazione SCS
* Led arancione fisso = almeno un reattore sull'uscita DALI è in stato ON
Led verde = uscita configurata e tutti i reattori in stato OFF
Led spenti = uscita non configurata
Led arancione/verde lampeggiante = indirizzamento e acquisizione dei reattori DALI
in corso
1. Bornes de branchement PRIMAIRE
2. Bornes de branchement 1 commande DISPOSITIF DALI
3. Bornes de branchement 2 commande DISPOSITIF DALI
4. Bouton ON/OFF charges 1 commande DISPOSITIF DALI
5. Bouton ON/OFF charges 2 commande DISPOSITIF DALI
6. Voyant d'indication sortie 2 commande DISPOSITIF DALI *
7. Voyant d'indication sortie 1 commande DISPOSITIF DALI *
8. Bornes de branchement BUS SCS
9. Voyant d'indication sortie BUS SCS
Voyant vert fixe = alimentation présente
Voyant orange/vert clignotant rapide = aucune configuration
Voyant orange/vert clignotant intermittent = configuration en cours
10. Bouton pour configuration SCS
* Voyant orange fixe = au moins un réacteur sur la sortie DALI est en ON
Voyant vert = sortie configurée et tous les réacteurs en OFF
Voyants éteints = sortie non configurée
Voyant orange/vert clignotant = adressage et acquisition des réacteurs DALI en cours
• Formaatgegevens • Dimensões
31,2 mm
• Beschrijving • Descrição
F429D
12/23-01 PC
