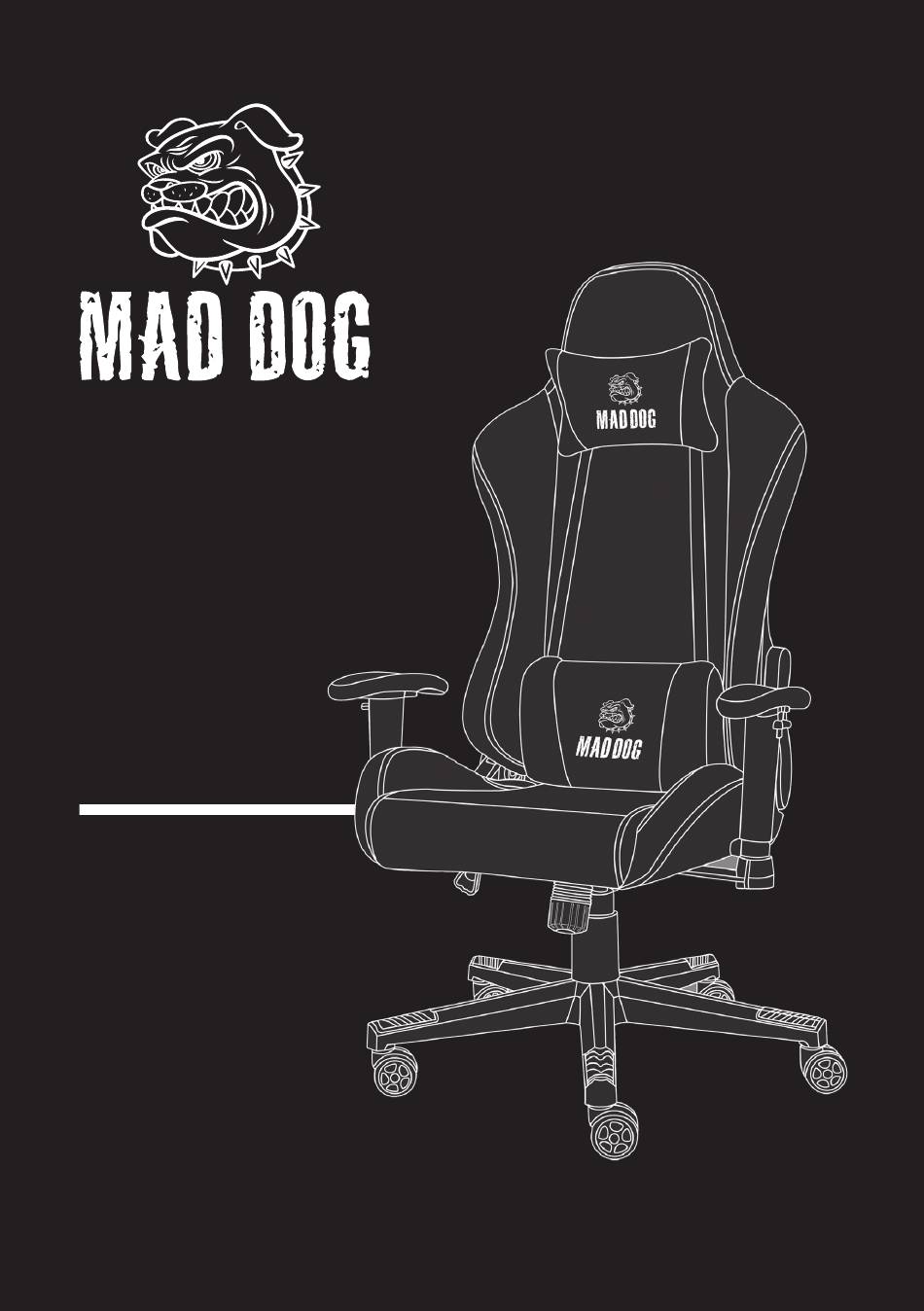

- Page 1 FOTEL GAMINGOWY MAD DOG GCH800 Instrukcja obsługi i warunki gwarancji MAD DOG GAMING CHAIR GCH800 Operating Manual & Warranty Terms...
- Page 3 WARUNKI BEZPIECZEŃSTWA I ZAGROŻENIA 1. Należy dokładnie zapoznać się z niniejszą instrukcją obsługi i bezwzględnie jej przestrzegać. 2. Należy zawsze wyregulować fotel i dopasować go do własnych potrzeb, aby spełniał wymogi ergonomiczne. 3. Fotel należy użytkować zgodnie z jego przeznaczeniem i należytą dbałością. 4.
- Page 4 17. Nie należy siadać na przedniej krawędzi fotela oraz nie należy opierać całego ciężaru ciała na oparciu. 18. Aby zapobiec uszkodzeniu tapicerki trzymaj krzesło z dala od zwierząt oraz ostrych przedmiotów. 19. Aby zapobiec wysychaniu tapicerki, blaknięciu koloru i pękaniu plastikowych elementów, nie należy narażać...
-
Page 5: Dane Techniczne
łącznie z kluczem. W fotelach gamingowych 5 szt. MAD DOG używamy specjalnych, gumowanych kółek, które nie rysują podłogi. Długie godziny przed komputerem nie muszą kończyć się remontem podłogi. Nasze fotele to pełen komfort użytkowania. 1 szt. - Page 6 MONTAŻ FOTELA 1. Złożenie fotela gamingowego zaczynamy od podstawy jezdnej. Do otworów w pięcioramiennej podstawie jezdnej B wciskamy kółka A. W środek podstawy wkładamy siłownik C, a następnie nakładamy na niego estetyczną plastikową osłonkę D. 2. Następnie przystępujemy do montażu elementów oparcia. Do oparcia G fotela na górze przymocowujemy paskami zagłówek I.
- Page 7 wkręcamy podłokietniki H, używając czterech kolejnych śrub L M8X25, po dwie sztuki na każdą ze stron montażu podłokietnika. 4. Siedzisko F nałóż na siłownik C, wkładając siłownik do otworu w siedzisku. Dociśnij je mocno, aż poczujesz opór siłownika. UWAGA! POPROŚ DRUGĄ OSOBĘ O POMOC PRZY NAKŁADANIU SIEDZISKA NA SIŁOWNIK. UŁATWI TO W ZNACZNYM STOPNIU MONTAŻ.
- Page 8 5. Wcześniej przygotowane oparcie fotela gamingowego nakładamy z góry na mechanizmy rozkładania oparcia fotela P. Używając czterech śrub L - M8X25 (po dwie na każdą ze stron), przykręć kluczem O wszystkie śruby z każdej ze stron. 6. Aby zabezpieczyć elementy mechanizmu składania oparcia fotela gamingowego, należy użyć dołączonych do zestawu czterech elementów maskownic K.
- Page 9 PODŚWIETLENIE FOTELA Aby uruchomić podświetlenie LED należy podłączyć przewód USB wychodzący z fotela do źródła zasilania, takiego jak: - dołączonego do zestawu koszyka na baterię, - powerbanku, - USB komputera, - ładowarki o odpowiednich parametrach. Przy podłączeniu fotela do koszyka na baterie, należy umieścić wewnątrz 3 baterie AA 1.5 V, zamknąć pokrywkę oraz przestawić...
- Page 10 USTAWIENIA FOTELA Regulacja kierunku podłokietników Regulacja wysokości (prawo/lewo) podłokietników Mechanizm odchylania oparcia Regulacja oporu Regulacja kołysania wysokości siedziska REGULACJA 1. Regulacja wysokości siedziska: Obniżanie siedziska: a. Usiądź na fotelu tak, aby plecami dotykać oparcia. b. Podnieś dźwignię 1 i lekko naciskaj udami na siedzisko (siedzisko będzie się powoli obniżać). c.
- Page 11 2. Regulacja kołysania siedziska a. Usiądź na fotelu. b. Odblokuj mechanizm zabezpieczający bujanie się siedziska, przesuwając dźwignię regulacji wysokości siedziska 2 w prawo. Aby ustawić siłę oporu oparcia do swojej wagi, należy użyć pokrętła 3. a. Siedząc na fotelu, przekręć pokrętłem 3 w lewo w celu zwiększenia oporu bujania siedziska. b.
-
Page 12: Czyszczenie I Konserwacja
CZYSZCZENIE I KONSERWACJA INFORMACJE OGÓLNE DOTYCZĄCE CZYSZCZENIA I KONSERWACJI. Fotel gamingowy czyść suchą ściereczką. W przypadku, kiedy występują większe zabrudzenia, przetrzyj wilgotną ściereczką, po czym wytrzyj do sucha. Części tapicerowane należy odkurzać odkurzaczem ustawionym na delikatne ssanie przy pomocy miękkiej szczotki. - Page 13 ART-DOM sp. z o.o. niniejszym oświadcza, że fotel gamingowy z podświetleniem LED jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: dyrektywą 2014/53/UE i innym unijnym prawodawstwem harmonizacyjnym. Pełny tekst deklaracji zgodności ue jest dostępny pod następującym adresem: www.artdom.net.pl/deklaracja/GCH800 EKOLOGICZNA I PRZYJAZNA DLA ŚRODOWISKA UTYLIZACJA To urządzenie jest oznaczone, zgodnie z Dyrektywą Parlamentu Europejskiego i Rady 2012/19/UE z dnia 4 lipca 2012 r.
- Page 14 3. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni. 4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru. 5. Towar przeznaczony jest do używania wyłącznie w warunkach indywidualnego gospodarstwa domowego. 6.
- Page 15 SAFETY CONDITIONS AND HAZARDS 1. Please read this manual carefully and follow it strictly. 2. Always adjust the chair so that it matches your needs, so that it meets ergonomic requirements. 3. The chair should be used only for its intended purpose and with due care. 4.
- Page 16 7. Do not use the chair to transport heavy objects.. INTRODUCTION Thank you for the trust you have placed in us when you purchased your MAD DOG device. We are convinced that this high quality device will provide you with a lot of joy and satisfaction during its use.
-
Page 17: Technical Data
1. Follow the instructions and perform the steps below in order. You will find all the necessary items you will 5 szt. need for assembly, including they key, in the box. In MAD DOG gaming chairs, we use special rubberized 1 szt. -
Page 18: Chair Assembly
CHAIR ASSEMBLY 1. We start the assembly of the gaming chair from the mobile base. Push the wheels A into the holes in the five-arm base B. Insert the actuator C in the middle of the base, and then cover it with the aesthetic plastic cover D. - Page 19 4. Put the seat F on actuator C by inserting the actuator into the hole in the seat. Push them firmly until you feel the resistance of the actuator. PLEASE NOTE! ASK ANOTHER PERSON FOR HELP PUTTING THE SEAT ON THE ACTUATOR. THIS WILL MAKE INSTALLATION MUCH EASIER.
- Page 20 5. The previously prepared backrest of the gaming chair is installed on top of the reclining mechanisms of the chair P. Using four L bolts - M8X25 (two on each side), use the O key to screw in all the bolts from both sides. 6.
- Page 21 CHAIR BACKLIGHT To enable the LED backlight connect the USB cable of the chair to a power supply, such as: - the attached battery tray, - a powerbank, - computer USB port, - a charger with appropriate parameters. When connecting the seat to the battery tray, insert 3 AA 1.5V batteries inside, close the lid and turn the switch on the back of the tray from OFF to ON.
- Page 22 CHAIR ADJUSTMENT Armrest left-right adjustment Armrest height adjustment Backrest tilting mechanism Rocking resistance Seat height adjustment adjustment ADJUSTMENT 1. Seat height adjustment: Lowering the seat: a. Sit in the chair with your back touching the backrest. b. Raise lever 1 and press lightly with your thighs on the seat (the seat will slowly lower). c.
- Page 23 2. Adjusting the seat rocking a. Sit in the chair. b. Unlock the rocking mechanism of the seat by moving the seat height adjustment lever 2 to the right. Use the knob 3 to adjust the backrest resistance force to your weight. a.
-
Page 24: Cleaning And Maintenance
CLEANING AND MAINTENANCE GENERAL CLEANING AND MAINTENANCE INFORMATION. Clean the gaming chair with a dry cloth. In case of heavier soiling, wipe with a damp cloth, then wipe dry. Upholstered parts should be vacuumed with a vacuum cleaner set to gentle suction using a soft brush. The paint coating is not resistant to strong detergents (including agents containing abrasives and solvents and chemicals), their use may damage it. - Page 25 Union harmonisation legislation: Directive 2014/53/EU and other Union harmonisation legislation. The full text of the EU declaration of conformity is available at the following address: www.artdom.net.pl/deklaracja/GCH800 ECO-FRIENDLY AND ENVIRONMENTALLY FRIENDLY DISPOSAL This device is marked, in accordance with Directive 2012/19/EU of the European Parliament and of the Council...
- Page 26 d. parts that are easy to use or consumables such as: batteries, bulbs, fuses, filters, knobs, shelves, accessories, e. installation, maintenance, inspection, cleaning, unlocking, removal of contaminants and instruction. 7. The Guarantor will select the mode of defect removal at its own discretion. Removal of a confirmed defect of the device will take place through warranty repair or replacement of the device.
- Page 27 We are constantly improving our products, so they may di er slightly from the images presented on the packaging and in the user manual. Please read the user manual carefully before operating the device. ART-DOM Sp. z o.o., ul. Zakładowa 90/92, 92-402 Łódz. National Court Register number 0000354059. v.
