3. Bauseitige Vorbereitung

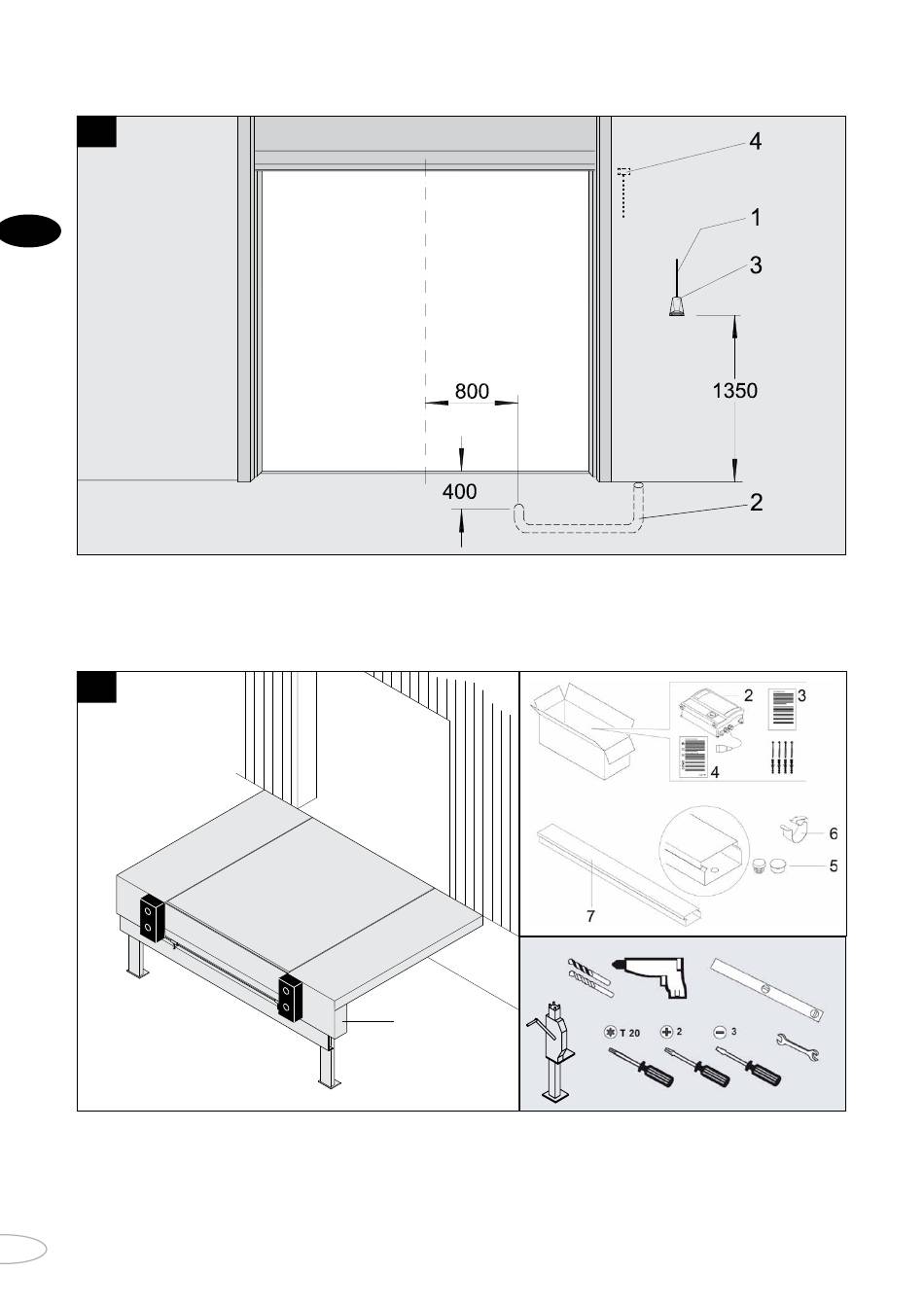

3.1
DE
Bauseitige Vorbereitung
1 Netzanschluss: 3 / N / PE AC 50 Hz 230/400 V
Netzsicherung: D0 10 A gl
Motorleistung: 0,75 kW
2
Rohr für Elektroleitung, Innendurchmesser min. 70, Rohrbögen ≤ 45°
3.2
1 Überladebrücke
2 Steuerung
3
Montage- und Bedienungsanleitung Steuerung
4 Kurzbedienungsanleitung
20
Diese Montageanleitung ist dem Kunden zu übergeben und während der gesamten Nutzungsdauer aufzubewahren!
3
CEE Steckdose 16A
4 Sensor Position Tor (Option)
Allgemeiner Hinweis: Darstellung kann im Detail abweichen.
6mm
16mm
1
5 Plastikstopfen
6
Kabelschelle
7
Kabelkanal (nicht im Lieferumfang enthalten)
Allgemeiner Hinweis: Darstellung kann im Detail abweichen.
