GermanDomes GEO3.7 Assembly Instructions Manual

Geodesic dome buildings
Hide thumbs

Advertisement

Quick Links

Download this manual
Geodätische Kuppelbauten
Geodesic dome buildings
Made in Germany
GEO3.7 Montageanleitung
GEO3.7 Assembly instructions

Advertisement

loading
Need help?

Need help?

Do you have a question about the GEO3.7 and is the answer not in the manual?

Questions and answers

Related Manuals for GermanDomes GEO3.7

Summary of Contents for GermanDomes GEO3.7

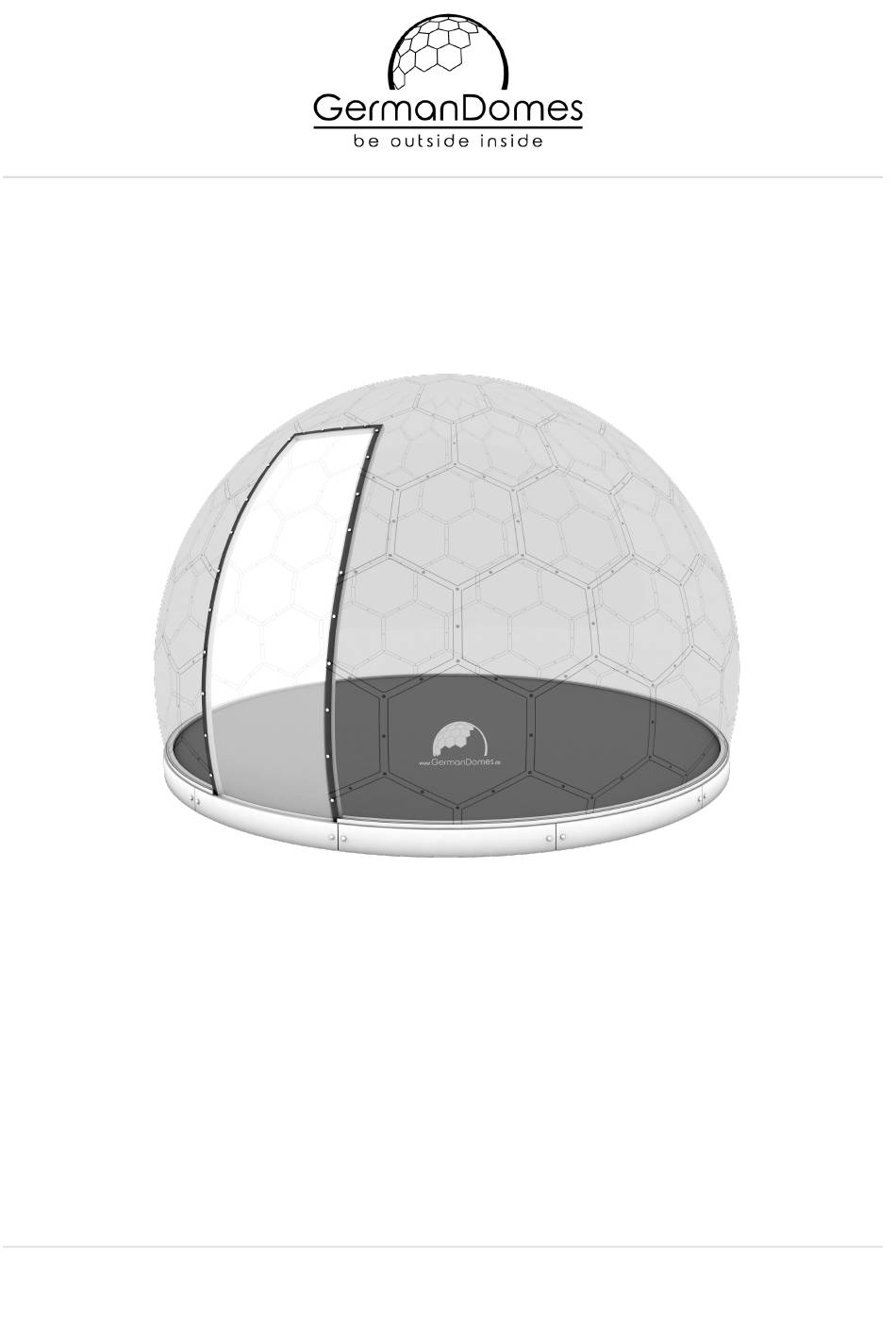

  • Page 1 Geodätische Kuppelbauten Geodesic dome buildings Made in Germany GEO3.7 Montageanleitung GEO3.7 Assembly instructions...
  • Page 2 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Lieferung & Vorbereitung Delivery & Preparation Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw Plattenmontage vom Inneren des Domes Panel Assembling from the Inside of the Dome...
  • Page 3 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Lieferung & Vorbereitung Delivery & Preparation...
  • Page 4 GEO3.7 Montageanleitung GEO3.7 Assembly instruction 500 kg Lieferung & Vorbereitung Delivery & Preparation...
  • Page 5 Steckschlüssel Größe 8 oder alternativ Maul- oder Ringschlüssel Größe 8 Steckschlüssel Größe 19 oder alternativ Maul- oder Ringschlüssel Größe 19 Leiter TORX Schlüssel Größe T25 Platz: Wieviel Platz benötige ich für den GEO3.7 Es wird eine kreisrunde Auflagefläche mit einem Mindestdurchmesser von 3,7m benötigt. ACHTUNG: Halten Sie sich an die Aufbauanleitung.
  • Page 6 GEO3.7 Montageanleitung GEO3.7 Assembly instruction How long does the assembling needs? Depends on your speed between 6-9 hours. Persons: How many person is needed for assembling?? We propose to assemble the Dome with min 2 persons. What kind of tools are necessary? Electr.
  • Page 7 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Lieferung & Vorbereitung Delivery & Preparation...
  • Page 8 Ringteile / Ring pieces Aussenring / Outer Ring (Kleines Langloch / Long Hole small ) Aussenringteil Tür/ Outer Ring piece door Stromeinlass Aussenring / Electricity Access (Kleines Langloch / small Hole small ) Innenring / Inner Ring (Grosses Langloch / Long Hole big ) Innenringteil Tür / Inner Ring...
  • Page 9 Ringteile / Ring pieces PE - Abstandhalter lang TÜR / PE - Spacer long DOOR ( schwarz / black ) PE - Abstandhalter kurz TÜR / PE - Spacer short DOOR ( schwarz / black ) PE - Abstandhalter / PE - Spacer RING ( schwarz / black ) Bolzen M12 / Bolts (Schlüsselweite 19...
  • Page 10 Ringteile / Ring pieces Kantenschutz / Ring Protecter 2x 11m (Kantenschutz auf Metallring / Ringprotector black) Lieferung & Vorbereitung Delivery & Preparation...
  • Page 11 Tür & Teile / Door and pieces Türelement / Door element (Folientür / Door element / Türanschlussleisten vorinstalliert / Door panel connector preinstalled Zuziehhilfe / Zip supporter bungy ( Am Reissverschluss befestigen / fix it on the zipper metal piece ) Ösenschrauben zum Abschliessen des DOMES / Ring...
  • Page 12 Filter & Schrauben / Air filter and screws and nuts Mikro-Luftfilter zwischen Innen- & Aussenring / Airfilter between inner and outer ring 11x 1m (Airfilter between Inner- and outerring) Schrauben Platten M5x12 TORX T25 Panel screws M5x12 short Schrauben Platten M5x16 TORX T25 Panel screws M5x16 long...
  • Page 13 Polyplatten - Prinzip / Poly Panels principle “A“ Reihe A1 – A6 Polyplatten / „A“ Poly Planels (Polycarbonat „A“ Reihe / “A“ Poly Raw) Beispiel Polyplatte „B1“ / Example of Poly Panel „B1“ Platzierung Gravur der Plattennummer/ Place of Panel number Engraving) ATTENTION engraving...
  • Page 14 Polyplatten / Poly Panels Reihe / Raw Anzahl / Quantity Poly Platten Reihen & Anzahl / Poly Panels Raws and 94 Total (Platten Prinzip / Poly Panel principle) Gesamt / Total: Türanschlussleiste T1/T2/T3 / Door Panel Connector bereits an der Tür installiert already pre installed on the door ACHTUNG Die Gravur...
  • Page 15 GEO3.7 Montageanleitung GEO3.7 Assembly instruction GEO3.7 Montage GEO3.7 Assembly instruction...
  • Page 16 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 17 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Aussenringteil / Outer ring - 5 +1x Innenringteil / Inner ring – 6x Platzieren der Ringteile – nicht montieren / Placement of Inner- & Outer ring – dont fix it yet Abschnitt 1 Ringe, Tür & A-Reihe...
  • Page 18 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Innenringteil / Inner ring Aussenringteil / Outer ring PE-Spacer (2) Platzieren der je 2 PE-SPACER (2) – nicht montieren / Placement 2 PE-SPACER each (2) – dont fix it yet Abschnitt 1 Ringe, Tür & A-Reihe...
  • Page 19 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Platzieren der je 2 PE-SPACER (2) – nicht montieren / Placement 2 PE-SPACER each (2) – dont fix it yet Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 20 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation of A-Raw Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 21 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Standpunkt / Position im Inneren des Domes – Position always inside the dome Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 22 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation of A-Raw Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 23 GEO3.7 Montageanleitung GEO3.7 Assembly instruction TÜR Installation / DOOR Installation 1x PE-Spacer lang TÜR / long DOOR BOTTOM 2x PE-Spacer kurz TÜR / short DOOR Entscheidung Türposition / Decision door position Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 24 GEO3.7 Montageanleitung GEO3.7 Assembly instruction 1x PE-Spacer lang TÜR / TÜR / DOOR long DOOR FRAME 2x PE-Spacer kurz TÜR / short DOOR Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 25 GEO3.7 Montageanleitung GEO3.7 Assembly instruction A-Reihe muss von A-RAW/Panel aussen auf die needs to come Anschlussteile der Tür from outside on the geschraubt werden Door connector Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 26 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Montage des 2x Kantenschutzes (Innenring & Aussenring) Installation of 2x ring protector (Inner ring & Outer ring) Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 27 GEO3,7 Montageanleitung GEO3,7 Assembly instruction PRÜFUNG - RINGE, TÜR & A-Reihe / CHECK - BASE RINGS, DOOR & A-Raw • Innen & Aussenring incl. Je 2 PE-Spacer dazwischen • Türposition final • A-Reihe (A1- A6) muss montiert sein. • Kantenschutz sollte montiert sein •...
  • Page 28 GEO3.7 Montageanleitung GEO3.7 Assembly instruction • PRÜFUNG / ANPASSUNG DES INNENKREISES 3,53m • CHECK / CORRECT THE INNER CIRCLE 3,53m Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 29 GEO3.7 Montageanleitung GEO3.7 Assembly instruction • Drücken Sie die Luftfilter zwischen Innenring und A-Reihe • Place the Airfilter inside the Dome between Innerring and A-Raw Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
  • Page 30 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Plattenmontage vom Inneren des Domes Panel Assembling from the Inside of the Dome...
  • Page 31 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Das Schindelprinzip erklärt Explains the shingle principle Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 32 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Das Montageprinzip / Schindelprinzip Bei der Plattenmontage wird generell unten begonnen. Die ist bei der GEO- Neuinstallation die Reihe „A“. Die nachfolgenden Platten werden oben auf montiert. Das heißt also Reihe „B“ oben / von außen aufliegend auf die Reihe „A“...
  • Page 33 GEO3.7 Montageanleitung GEO3.7 Assembly instruction The mounting principle / shingle principle Plate assembly is generally started at the bottom. This is the series "A" for the GEO installation. The following plates are mounted on top. This means row "B" at the top / from the outside resting on the row "A“...
  • Page 34 GEO3.7 Montageanleitung GEO3.7 Assembly instruction 3 Platten übereinander = M5x16 – lange Plattenschraube 2 Platten übereinander = M5x12 - kurze Plattenschraube 3 Panels overlay = M5x16 – long Panel screw 2 Panels overlay = M5x12 - short Panel screw Plattenmontage vom Inneren des...
  • Page 35 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 36 GEO3.7 Montageanleitung GEO3.7 Assembly instruction A-Reihe ist bereits mit dem Ring installiert. Stehen Sie im Dome und arbeiten Sie im Uhrzeigersinn A-Raw is already installed together with the Rings Stand inside the Dome and work clockwise T-Connector T-Anschlussteile an Panels preinstalled der Tür vorinstalliert...
  • Page 37 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation A + B Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 38 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation B + C Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 39 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation C + D Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 40 GEO3.7 Montageanleitung GEO3.7 Assembly instruction ALTERNATIVE F- Reihe kann ein GD Fenster eingesetzt werden (OPTIONAL Installation D + E OPTIONAL in the F-RAW is the possibiulity to install a Tür / window door (optional) Installation D + E + optional Fenster / window...
  • Page 41 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Installation E + F Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 42 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Tür / door Installation F + G Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 43 GEO3.7 Montageanleitung GEO3.7 Assembly instruction • Für die letzte Platte „H“ benutzen Sie bitte den Vakuumsauger. • Die Schrauben sind bereits in der “H“Platte eingeschraubt Tür / door • Last Panel/Plate „H“ please use the Vacuum Grip to place it from inside in the top.
  • Page 44 GEO3.7 Montageanleitung GEO3.7 Assembly instruction • ALTERNATIV – AIRFLAP OPTIONAL erhältlich und sorgt für eine schnelleren und leichten Luftaustausch im Sommer • Die Schrauben sind bereits in der “AIRFLAP“Platte eingeschraubt Tür / door • OPTIONAL AIRFLAP – Supports the Air circulation in high summer •...
  • Page 45 GEO3.7 Montageanleitung GEO3.7 Assembly instruction Tür / door Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
  • Page 46 GEO3.7 Montageanleitung GEO3.7 Assembly instructions...
  • Page 47 GEO3.7 Montageanleitung GEO3.7 Assembly instructions...
  • Page 48 GEO3.7 Montageanleitung GEO3.7 Assembly instructions 1 = 4 x - 110 cm 2 = 4 x - 105 cm 3 = 4 x - 86 cm 4 = 8 x - 74 cm 5 = 4 x - 59 cm...
  • Page 49 GEO3.7 Montageanleitung GEO3.7 Assembly instructions • Im Falle von Fragen rufen uns jederzeit an. • Wir sind telefonisch , per Videocall, WhatsApp & Email erreichbar • If you have any questions, please call us at any time. We can be reached by phone, video call, WhatsApp &...
  • Page 50 GEO3.7 Montageanleitung GEO3.7 Assembly instructions GermanDomes GmbH, Am Kajatz 4, 19217 Rehna Germany kontakt@germandomes.de +49 38872 1496-0...
