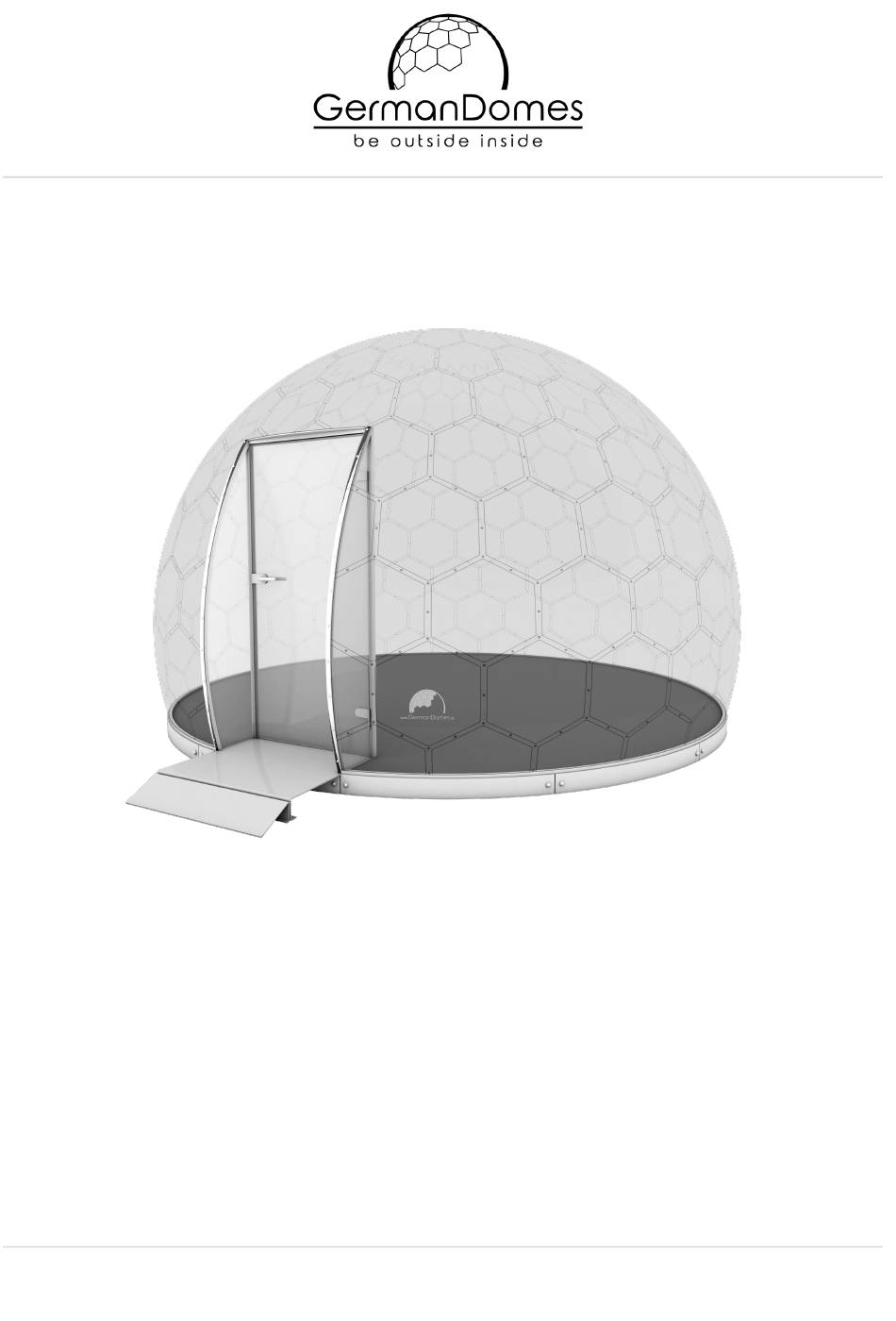

- Page 1 Geodätische Kuppelbauten Geodesic dome buildings Made in Germany GEO5 Montageanleitung GEO5 Assembly instructions...
- Page 2 GEO5 Montageanleitung GEO5 Assembly instruction Lieferung & Vorbereitung Delivery & Preparation Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw Plattenmontage vom Inneren des Domes Panel Assembling from the Inside of the Dome...
- Page 3 GEO5 Montageanleitung GEO5 Assembly instruction Lieferung & Vorbereitung Delivery & Preparation...
- Page 4 GEO5 Montageanleitung GEO5 Assembly instruction 500 kg Lieferung & Vorbereitung Delivery & Preparation...
- Page 5 Steckschlüssel Größe 8 oder alternativ Maul- oder Ringschlüssel Größe 8 Steckschlüssel Größe 19 oder alternativ Maul- oder Ringschlüssel Größe 19 Leiter TORX Schlüssel Größe T25 Platz: Wieviel Platz benötige ich für den GEO5 Es wird eine kreisrunde Auflagefläche mit einem Mindestdurchmesser von 5m benötigt. ACHTUNG: Halten Sie sich an die Aufbauanleitung.
- Page 6 GEO5 Montageanleitung GEO5 Assembly instruction How long does the assembling needs? Depends on your speed between 6-10 hours. Persons: How many person is needed for assembling?? We propose to assemble the Dome with min 2 persons. What kind of tools are necessary? Electr.
- Page 7 GEO5 Montageanleitung GEO5 Assembly instruction GEO3.7 Ring Außenringteile / outer ring pieces Innenringteile / Inner ring pieces Bolzen / bolts PE Spacer Between outer & inner Ring Tür Anschlusstreifen / Connection panel Seitenteile / side panels Doors Abdeckung oben / cover panel top door part Schloss mit Schlüssel.
- Page 8 Ringteile / Ring pieces Aussenring / Outer Ring (Kleines Langloch / Long Hole small ) Aussenringteil Tür/ Outer Ring piece door Stromeinlass Aussenring / Electricity Access (Kleines Langloch / small Hole small ) Innenring / Inner Ring (Grosses Langloch / Long Hole big ) Innenringteil Tür / Inner Ring...
- Page 9 Ringteile / Ring pieces Befestigungswinkel Tür an Innenring / Door Fixing Angle 2x incl. Bolzen M8 PE Abstandhalter / PE – Spacer ( Schwarz / black ) Bolzen M12 / Bolts (Schlüsselweite 19 / Size 19) Kantenschutz / Ring Protecter (Kantenschutz auf Metallring / Ringprotector black)
- Page 10 Tür & Teile / Door and pieces Türelement / Door element (Glasstür inkl. / incl. Glass door) Türschloss / Door lock ( Abus Türschloss 2x Schlüssel / Lock with 2x keys) Türklinke / Door handle (Innenseite / Aussenseite / In & outside) Lieferung &...
- Page 11 Tür & Teile / Door and pieces Türanschlussleiste T1 & T2 / Door Panel Connector T1 & T2 (Anschlussplatte Türbogen links & rechts / Door Connector Panel left & right) Türseitenteil / Door Side Panel (Türseitenteil / Door Side Panel) Türabdeckung oben / Door Top Panel...
- Page 12 Filter & Schrauben / Air filter and screws and nuts Mikro-Luftfilter Zwischenraum Innen- & Aussenring (Airfilter between Inner- and outerring) Schrauben Platten M5x12 TORX T25 Panel screws M5x12 short Schrauben Platten M5x16 TORX T25 Panel screws M5x16 long Mutter Platten Panel nuts M5 Lieferung &...
- Page 13 Polyplatten - Prinzip / Poly Panels principle “A“ Reihe A1 – A8 Polyplatten / „A“ Poly Planels (Polycarbonat „A“ Reihe / “A“ Poly Raw) Beispiel Polyplatte „B1“ / Example of Poly Panel „B1“ Platzierung Gravur der Plattennummer/ Place of Panel number Engraving) ATTENTION engraving...
- Page 14 Polyplatten / Poly Panels Reihe / Raw Anzahl / Quantity Poly Platten Reihen & Anzahl / Poly Panels Raws and 153 Total (Platten Prinzip / Poly Panel principle) Gesamt / Total: Türanschlussleiste / Door Panel Connector (Anschlussplatte Türbogen links & rechts / Door Connector Panel left &...
- Page 15 GEO5 Montageanleitung GEO5 Assembly instruction GEO5 Montage GEO5 Assembly instruction...
- Page 16 GEO5 Montageanleitung GEO5 Assembly instruction Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 17 GEO5 Montageanleitung GEO5 Assembly instruction TÜRPOSITION DOOR POSITION PE-Spacer (2) montieren / fix it Entscheidung Türposition / Decision door position Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 18 GEO5 Montageanleitung GEO5 Assembly instruction Aussenringteil / Outer ring - 7x Innenringteil / Inner ring – 6x TÜRPOSITION DOOR POSITION Platzieren der Ringteile – nicht montieren / Placement of Inner- & Outer ring – dont fix it yet Abschnitt 1 Ringe, Tür & A-Reihe...
- Page 19 GEO5 Montageanleitung GEO5 Assembly instruction Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 20 GEO5 Montageanleitung GEO5 Assembly instruction Innenringteil / Inner ring Aussenringteil / Outer ring PE-Spacer (2) Platzieren der je 2 PE-SPACER (2) – nicht montieren / Placement 2 PE-SPACER each (2) – dont fix it yet Abschnitt 1 Ringe, Tür & A-Reihe...
- Page 21 GEO5 Montageanleitung GEO5 Assembly instruction Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 22 GEO5 Montageanleitung GEO5 Assembly instruction Standpunkt / Position im Inneren des Domes – Position always inside the dome Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 23 GEO5 Montageanleitung GEO5 Assembly instruction A-Reihe von A-RAW needs aussen auf come from outer Türanschlussleiste side on the Door Panel Connecter Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 24 GEO5 Montageanleitung GEO5 Assembly instruction Montage des 2x Kantenschutzes (Innenring & Aussenring) Installation of 2x ring protector (Inner ring & Outer ring) Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 25 GEO5 Montageanleitung GEO5 Assembly instruction Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 26 GEO5 Montageanleitung GEO5 Assembly instruction PRÜFUNG - RINGE, TÜR & A-Reihe / CHECK - BASE RINGS, DOOR & A-Raw • Innen & Aussenring incl. Je 2 PE-Spacer dazwischen • Türposition final und Türwinkelmontage an Innenring • A-Reihe (A1- A8) muss montiert sein.
- Page 27 GEO5 Montageanleitung GEO5 Assembly instruction • PRÜFUNG DES INNENKREISES 4,75m • CHECK THE INNER CIRCLE 4,75m Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 28 GEO5 Montageanleitung GEO5 Assembly instruction • Drücken Sie die Luftfilter zwischen Innenring und A-Reihe • Place the Airfilter inside the Dome between Innerring and A-Raw Abschnitt 1 Ringe, Tür & A-Reihe Phase 1 Rings, Door and A-Raw...
- Page 29 GEO5 Montageanleitung GEO5 Assembly instruction Plattenmontage vom Inneren des Domes Panel Assembling from the Inside of the Dome...
- Page 30 GEO5 Montageanleitung GEO5 Assembly instruction Das Schindelprinzip erklärt Explains the shingle principle Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 31 GEO5 Montageanleitung GEO5 Assembly instruction Das Montageprinzip / Schindelprinzip Bei der Plattenmontage wird generell unten begonnen. Die ist bei der GEO- Neuinstallation die Reihe „A“. Die nachfolgenden Platten werden oben auf montiert. Das heißt also Reihe „B“ oben / von außen aufliegend auf die Reihe „A“...
- Page 32 GEO5 Montageanleitung GEO5 Assembly instruction The mounting principle / shingle principle Plate assembly is generally started at the bottom. This is the series "A" for the GEO installation. The following plates are mounted on top. This means row "B" at the top / from the outside resting on the row "A"...
- Page 33 GEO5 Montageanleitung GEO5 Assembly instruction 3 Platten übereinander = M5x16 – lange Plattenschraube 2 Platten übereinander = M5x12 - kurze Plattenschraube 3 Panels overlay = M5x16 – long Panel screw 2 Panels overlay = M5x12 - short Panel screw Plattenmontage vom Inneren des...
- Page 34 GEO5 Montageanleitung GEO5 Assembly instruction Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 35 GEO5 Montageanleitung GEO5 Assembly instruction A-Reihe ist bereits mit dem Ring installiert. Stehen Sie im Dome und arbeiten Sie im Uhrzeigersinn A-Raw is already installed together with the Rings Stand inside the Dome and work clockwise Plattenmontage vom Inneren des...
- Page 36 GEO5 Montageanleitung GEO5 Assembly instruction Installation A + B Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 37 GEO5 Montageanleitung GEO5 Assembly instruction Installation B + C Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 38 GEO5 Montageanleitung GEO5 Assembly instruction Installation C + D Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 39 GEO5 Montageanleitung GEO5 Assembly instruction Installation D + E Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 40 GEO5 Montageanleitung GEO5 Assembly instruction ALTERNATIVE F- Reihe kann ein GD Fenster eingesetzt werden (OPTIONAL OPTIONAL in the F-RAW is the possibiulity to install a window (optional) Installation E + F + optional Fenster / window Plattenmontage vom Inneren des...
- Page 41 GEO5 Montageanleitung GEO5 Assembly instruction Installation F + G Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 42 GEO5 Montageanleitung GEO5 Assembly instruction Installation G + H Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 43 GEO5 Montageanleitung GEO5 Assembly instruction Installation H + J Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 44 GEO5 Montageanleitung GEO5 Assembly instruction • Für die letzte Platte „K“ benutzen Sie bitte den Vakuumsauger. • Die Schrauben sind bereits in der “K“Platte eingeschraubt • Last Panel/Plate „K“ please use the Vacuum Grip to place it from inside in the top.
- Page 45 GEO5 Montageanleitung GEO5 Assembly instruction • ALTERNATIV – AIRFLAP OPTIONAL erhältlich und sorgt für eine schnelleren und leichten Luftaustausch im Sommer • Die Schrauben sind bereits in der “AIRFLAP“Platte eingeschraubt • OPTIONAL AIRFLAP – Supports the Air circulation in high summer •...
- Page 46 GEO5 Montageanleitung GEO5 Assembly instruction Plattenmontage vom Inneren des Panel Assembling from the Inside of the Domes Dome...
- Page 47 GEO5 Montageanleitung GEO5 Assembly instructions...
- Page 48 GEO5 Montageanleitung GEO5 Assembly instructions...
- Page 49 GEO5 Montageanleitung GEO5 Assembly instructions...
- Page 50 GEO5 Montageanleitung GEO5 Assembly instructions • Im Falle von Fragen rufen uns jederzeit an. • Wir sind telefonisch , per Videocall, WhatsApp & Email erreichbar • If you have any questions, please call us at any time. We can be reached by phone, video call, WhatsApp &...
- Page 51 GEO5 Montageanleitung GEO5 Assembly instructions GermanDomes GmbH, Am Kajatz 4, 19217 Rehna Germany kontakt@germandomes.de +49 38872 1496-0...
