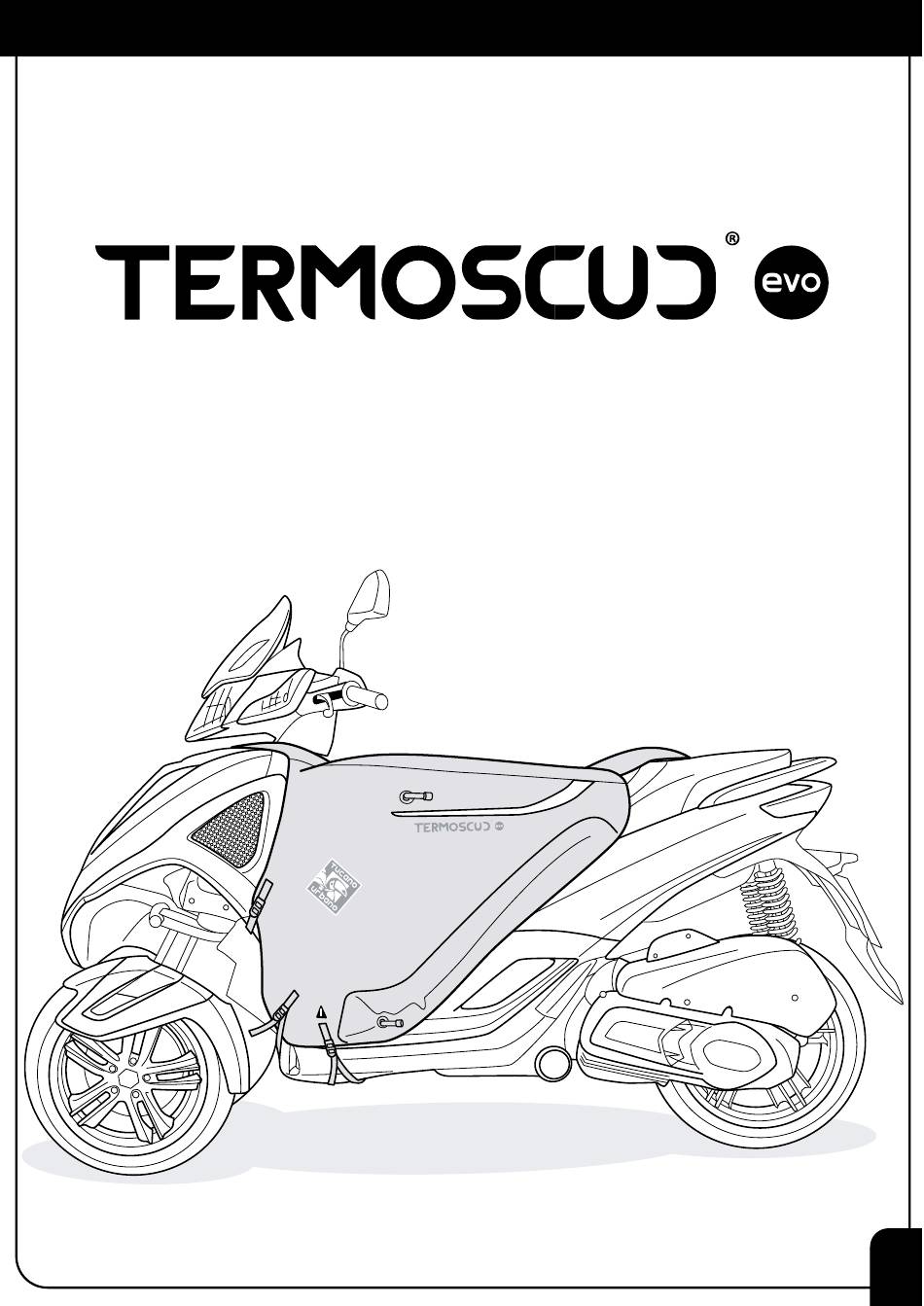

- Page 1 R085EV PIAGGIO MP3 Yourban...
- Page 3 R085EV PIAGGIO MP3 Yourban KIT DI MONTAGGIO ASSEMBLY KIT VISTA RIEPILOGATIVA Summary view step B step C step A step D step E 2bis 9 step F...
- Page 4 Stendere Termoscud® sulla sella coni nastri 2, 2bis, 3 e 6 in avanti. STEP A Unfold Termoscud® on the scooter’s seat with straps 2, 2bis, 3 and 6 forward. 2bis 2bis STEP B Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter, facendole passare attraverso i punti 1 sul Termoscud®...
- Page 5 R085EV STEP C Fissare Termoscud® da entrambi i lati, utilizzando le viti in dotazione (A), facendole passare attraverso i fori sul nastro 6 all’interno, quindi attraverso i distanziatori (B) forniti in dotazione. Fasten Termoscud® on both sides,using the screws (A) included in the assembly pack, threading them through the holes at the end of the straps 6 inside and then...
- Page 6 STEP E Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter (all’interno del vano ruota), facendole passare attraverso i fori sul nastro 3. Fasten Termoscud® on both sides, using the scooter’s original screws (behind the front wheel), threading them through the holes at the end of the straps 3.
- Page 7 R085EV STEP F Agganciare i moschettoni dei nastri 2 al bordo inferiore della carrozzeria sotto la pedana. Agganciare i moschettoni dei nastri blu 2Bis sotto alla pedana con l’ausilio del nastro di prolunga 9. Fasten the hooks of straps 2 to the edge of the bodywork under the footboard. Fasten the hooks of the blue straps 2Bis under the scooter’s base with the help of the extension strap 9.
- Page 8 Tucano Urbano S.r.l. Via 2 Giugno, 60/B5 20068 Peschiera Borromeo Milano - Italy...
- Page 9 R085EV PIAGGIO MP3 Yourban...
- Page 11 R085EV PIAGGIO MP3 Yourban KIT DI MONTAGGIO ASSEMBLY KIT VISTA RIEPILOGATIVA Summary view step B step C step A step D step E 2bis 9 step F...
- Page 12 Stendere Termoscud® sulla sella coni nastri 2, 2bis, 3 e 6 in avanti. STEP A Unfold Termoscud® on the scooter’s seat with straps 2, 2bis, 3 and 6 forward. 2bis 2bis STEP B Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter, facendole passare attraverso i punti 1 sul Termoscud®...
- Page 13 R085EV STEP C Fissare Termoscud® da entrambi i lati, utilizzando le viti in dotazione (A), facendole passare attraverso i fori sul nastro 6 all’interno, quindi attraverso i distanziatori (B) forniti in dotazione. Fasten Termoscud® on both sides,using the screws (A) included in the assembly pack, threading them through the holes at the end of the straps 6 inside and then...
- Page 14 STEP E Fissare Termoscud® da entrambi i lati, utilizzando le stesse viti dello scooter (all’interno del vano ruota), facendole passare attraverso i fori sul nastro 3. Fasten Termoscud® on both sides, using the scooter’s original screws (behind the front wheel), threading them through the holes at the end of the straps 3.
- Page 15 R085EV STEP F Agganciare i moschettoni dei nastri 2 al bordo inferiore della carrozzeria sotto la pedana. Agganciare i moschettoni dei nastri blu 2Bis sotto alla pedana con l’ausilio del nastro di prolunga 9. Fasten the hooks of straps 2 to the edge of the bodywork under the footboard. Fasten the hooks of the blue straps 2Bis under the scooter’s base with the help of the extension strap 9.
- Page 16 Tucano Urbano S.r.l. Via 2 Giugno, 60/B5 20068 Peschiera Borromeo Milano - Italy...
