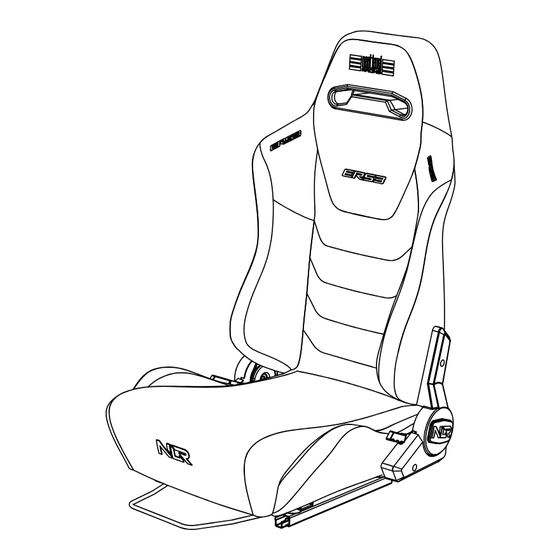

Next Level Racing ELITE ERS3 Instruction Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
T A K E R A C I N G T O T H E N E X T L E V E L
Video Instruction: bit.ly/nlrbuild
INSTRUCTION MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the ELITE ERS3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Next Level Racing ELITE ERS3

Summary of Contents for Next Level Racing ELITE ERS3

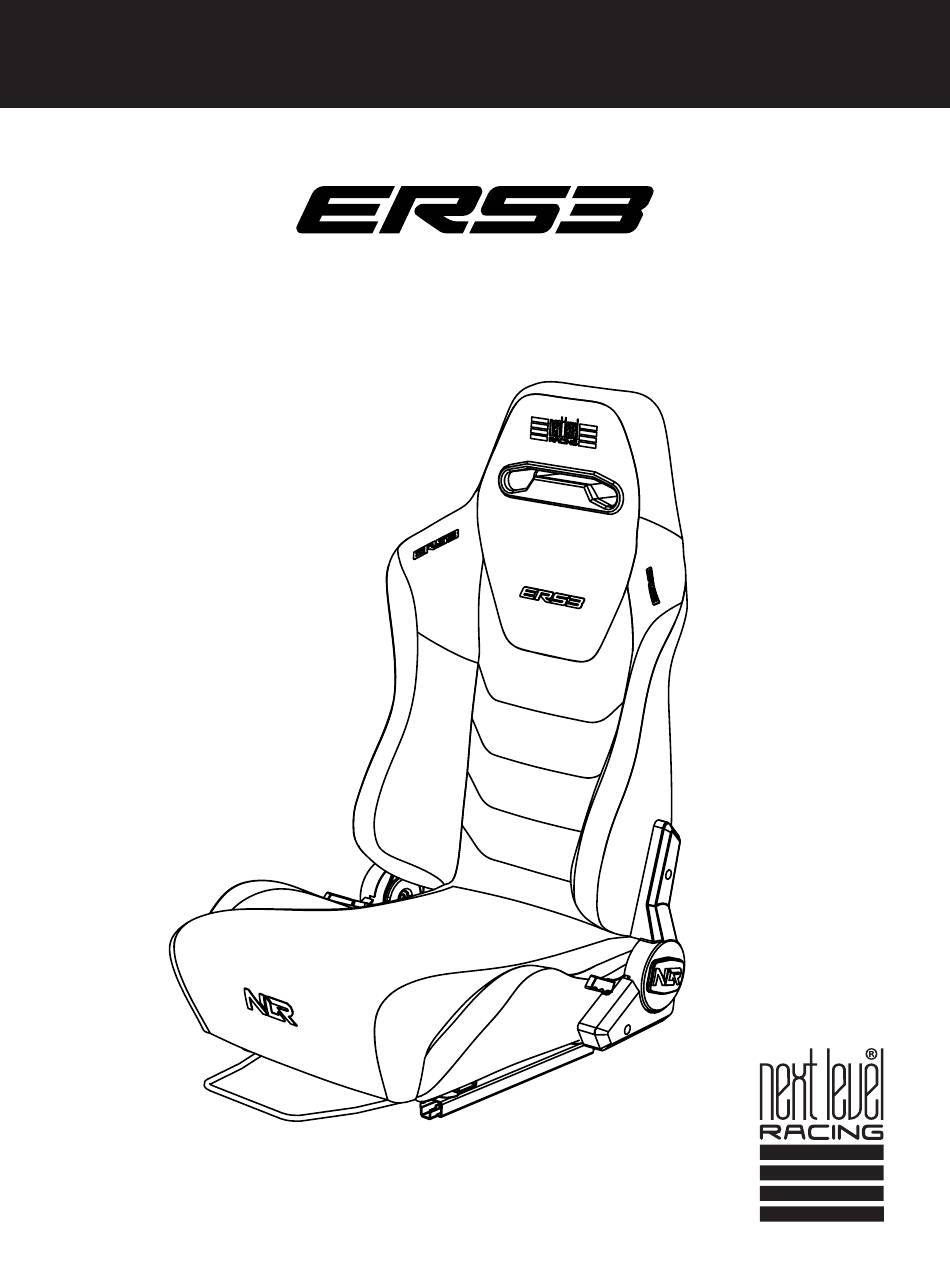

  • Page 1 T A K E R A C I N G T O T H E N E X T L E V E L Video Instruction: bit.ly/nlrbuild INSTRUCTION MANUAL...
  • Page 2 We know you’re eager to start racing! Take your time with the instructions and follow this guide to assemble your product. You’ll be setting yourself up for success by following the instruction booklet to fully optimize your product. ASSEMBLY VIDEO bit.ly/nlrbuild @next_level_racing @nextlevelracingOfficial @nextlvlracing Next Level Racing FOLLOW support@nextlevelracing.com...
  • Page 3 Video Instruction: bit.ly/nlrbuild T A K E R A C I N G T O T H E N E X T L E V E L N E X T L E V E L R A C I N G . C O M...
  • Page 4 support@nextlevelracing.com PRE-RACE CHECKS WARNING & ASSEMBLY TIPS • Please do not use power tools for assembly as over tightening can damage parts. • If you require further support, consult the installation video or contact us at support@nextlevelracing.com • Do not force parts together. •...
  • Page 5 Video Instruction: bit.ly/nlrbuild IN THE *NOT TO SCALE NOTE: Some Items Come with Rust Resistant Coating 1 x RIGHT SEAT RECLINER COVER 1 x SEAT BACKREST 1 x SEAT BOTTOM 1 x LEFT SEAT RECLINER COVER 4 x M8 25mm BOLTS 4 x M8 WASHERS 2 x M5 12mm BOLTS 2 x BOLT COVERS...
  • Page 6 support@nextlevelracing.com CHOOSE YOUR SEAT SETUP NLR ERS3 ASSEMBLY PAGE: 7 NLR ELITE SERIES ASSEMBLY PAGES: 8 - 9 NLR ELITE SERIES ASSEMBLY FOR ANGLE & HEIGHT ADJUSTMENT (NOT COMPATIBLE GT ELITE LITE) PAGES: 10 - 15 NLR GTTRACK ASSEMBLY PAGES: 15 - 18 NLR F-GT ASSEMBLY PAGES: 19 - 21...
  • Page 7 Video Instruction: bit.ly/nlrbuild PARTS: • • 1 x Seat Backrest • • 1 x Seat Bottom • • 4 x M8 25mm Bolts • • 4 x M8 Washers Repeat on Other WARNING: Make sure both Seat Recliner Arms are set to the same angle before Side assembling the seat.
  • Page 8 support@nextlevelracing.com PARTS: NLR ELITE SERIES ASSEMBLY • • NIL Uninstall the M8 Bolts and Washers securing the Seat Brackets to the 4040 Extrusions. PARTS: • • NIL Remove the Seat Brackets. PARTS: • • NIL Lift the Seat Slider Lever and slide the Seat Rails all the way back to access the rear mounting slots on the Seat Slider Rail.
  • Page 9 Video Instruction: bit.ly/nlrbuild PARTS: NOTE: Partially tighten bolts with fingers, then secure using • • 2 x M8 16mm Low Profile Bolts M6 Allen Key. • • 2 x M8 Spring Washers Note: Use Spring Washers with M8 Low Profile Bolts when installing Seat to the F-GT Elite Cockpit.
  • Page 10 support@nextlevelracing.com PARTS: NLR ELITE SERIES ASSEMBLY FOR • • NIL ANGLE & HEIGHT ADJUSTMENT (NOT COMPATIBLE WITH GT ELITE LITE) Uninstall the Bolts securing the Seat Brackets to the 4040 Extrusions. PARTS: • • NIL Remove the Seat Brackets. PARTS: •...
  • Page 11 Video Instruction: bit.ly/nlrbuild PARTS: • • NIL Remove the 4040 Extrusion Assemblies. PARTS: TOP VIEW of 4040 Extrusions from • • NIL Elite Cockpits. (FRONT) 285mm 104mm 355mm 104mm NOTE: Leave the 4040 Extrusions aside for future steps. (REAR) A) Uninstall the Countersunk Bolts securing the End Plates to the 4040 Extrusions and remove the End Plates. B) For ease of installation in later Steps, move T-Nuts in the 4040 Extrusion to locations shown by red dots.
  • Page 12 support@nextlevelracing.com PARTS: • • NIL Uninstall the T-Nuts from the upper outside channel in the Left and Right Base Members where the Ratchet Handles were installed. PARTS: • • 4 x T-Nuts Repeat on Other Side Install the T-Nuts previously uninstalled in Step 16 into the top channel of the Base Members. PARTS: •...
  • Page 13 Video Instruction: bit.ly/nlrbuild PARTS: NOTE: Leave Bolts hand tight to allow • • 4 x M8 16mm Bolts adjustment in future steps. • • 4 x M8 Washers • • 2 x Side Mount Seat Brackets Align the mounting slots on the Seat Brackets with the T-Nuts previously installed in Step 17. Bolt through and secure with 4 x M8 Bolts and Washers.

  • Page 14: Lateral Adjustment

    support@nextlevelracing.com PARTS: • • NIL Align the threaded holes on the end of the 4040 Extrusions with the mounting holes and slots on the Seat Brackets. PARTS: • • 4 x Ratchet Handles Bolt through and secure with Ratchet Handles previously uninstalled in Step 12. PARTS: LATERAL ADJUSTMENT Repeat...
  • Page 15 Video Instruction: bit.ly/nlrbuild PARTS: ANGLE & HEIGHT ADJUSTMENT • • NIL For angle and height adjustment use the variety of mounting holes and slots provided on the Seat Brackets. PARTS: • • NIL Your installation is complete on the Elite Series cockpit. PARTS: NLR GTTRACK ASSEMBLY •...
  • Page 16 support@nextlevelracing.com PARTS: • • NIL Uninstall the M8 Low Profile Bolts securing the front Seat Slider Rails to the frame. PARTS: • • NIL Lift the Seat Slider Lever and slide the GTTrack Seat all the way forward to access the rear Bolts. PARTS: •...
  • Page 17 Video Instruction: bit.ly/nlrbuild PARTS: • • NIL Remove the GTTrack Seat Assembly. PARTS: • • NIL A) Lift the Seat Slider Lever and slide the Seat Rails all the way back to access the rear mounting slots on the Seat Slider Rails. B) Identify the Seat Slider Rail mounting holes and slots marked by the arrows.
  • Page 18 support@nextlevelracing.com PARTS: • • NIL Lift the Seat Slider Lever and slide the ERS3 Seat all the way back to access the front mounting holes on the Seat Slider. PARTS: • • 2 x M8 16mm Low Profile Bolts Repeat on other side A) Align the identified Seat Slider front mounting holes from Step 32B with the inserts in the frame.
  • Page 19 Video Instruction: bit.ly/nlrbuild PARTS: NLR F-GT ASSEMBLY • • NIL NOTE: The ERS3 Seat installation is not compatible with the F-GT Shifter Assembly installed on the F-GT Cockpit. Uninstall the Bolts, Washers and Nuts securing the Shifter to the frame and remove the Shifter Assembly.
  • Page 20 support@nextlevelracing.com PARTS: • • NIL NOTE: Make sure Seat Sliders do not splay open after removing front Bolts. A) Lift the Seat Slider Lever and slide the Seat Rails all the way back to access the front mounting Bolts on the Seat. B) Uninstall the Bolts securing the Seat Sliders to the Seat.
  • Page 21 Video Instruction: bit.ly/nlrbuild PARTS: • • 2 x M8 Bolts Repeat on other side A) Lift the Seat Slider Lever and slide the Seat all the way back to access the rear mounting slots. B) Align the Seat Slider rear mounting slots with the threaded inserts on the seat and secure with M8 Bolts uninstalled in Step 38.
  • Page 22 support@nextlevelracing.com WARNING Please do not use power tools for assembly as over tightening can damage parts. If you require further support, consult the installation video or contact us at support@nextlevelracing.com Do not force parts together. Avoid cross threading bolts. Beware of sharp edges. ASSISTANCE ASSEMBLY VIDEO...
  • Page 23 Video Instruction: bit.ly/nlrbuild Manuel d’instructions ERS3 Nous savons que vous avez hâte de commencer la course ! Prenez votre temps avec les instructions et suivez ce guide pour assembler votre produit. Vous vous préparerez au succès en suivant le livret d’instructions pour optimiser pleinement votre produit. VÉRIFICATIONS AVANT LA COURSE AVERTISSEMENT •...
  • Page 24 support@nextlevelracing.com 33 – Reportez-vous à l’image. A) Alignez les fentes de montage arrière identifiées du curseur de siège avec les inserts filetés sur le cadre. B) Boulonnez et serrez à la main pour aider à aligner les trous du rail de siège avant sur le cockpit à l’étape 35 avec des boulons M8 à profil bas. 34 –...
  • Page 25 Video Instruction: bit.ly/nlrbuild ERS3-instructiehandleiding We weten dat je graag wilt beginnen met racen! Neem de tijd voor de instructies en volg deze handleiding om uw product in elkaar te zetten. U bereidt uzelf voor op succes door het instructieboekje te volgen om uw product volledig te optimaliseren. CONTROLES VOOR DE RACE WAARSCHUWING •...
  • Page 26 support@nextlevelracing.com 35 – Zie afbeelding. A) Lijn de geïdentificeerde voorste montagegaten van de stoelschuif uit stap 32B uit met de inzetstukken in het frame. B) Schroef het vast en zet het vast met M8 laagprofielbouten. Zet vervolgens de bouten uit stap 33 vast. 36 –...
  • Page 27 Video Instruction: bit.ly/nlrbuild Manuale di istruzioni ERS3 Sappiamo che non vedi l’ora di iniziare a correre! Prenditi il tuo tempo con le istruzioni e segui questa guida per assemblare il tuo prodotto. Ti preparerai per il successo seguendo il libretto di istruzioni per ottimizzare completamente il tuo prodotto. VERIFICHE PRE-GARA AVVERTIMENTO •...
  • Page 28 support@nextlevelracing.com 31 – Fare riferimento all’immagine. Rimuovere il gruppo sedile GTTrack. 32 – Fare riferimento all’immagine. A) Sollevare la leva del cursore del sedile e far scorrere le guide del sedile completamente indietro per accedere alle fessure di montaggio posteriori sulle guide del cursore del sedile.
  • Page 29 Video Instruction: bit.ly/nlrbuild Manual de instrucciones de ERS3 ¡Sabemos que estás ansioso por empezar a competir! Tómate tu tiempo con las instrucciones y sigue esta guía para ensamblar tu producto. Se preparará para el éxito siguiendo el folleto de instrucciones para optimizar completamente su producto. COMPROBACIONES PREVIAS A LA CARRERA ADVERTENCIA •...
  • Page 30 support@nextlevelracing.com 35 – Consulte la imagen. A) Alinee los orificios de montaje delanteros del deslizador del asiento identificados en el Paso 32B con los insertos en el marco. B) Atornille y asegúrelo con pernos de perfil bajo M8. Luego asegure los pernos del paso 33. 32 –...
  • Page 31 Video Instruction: bit.ly/nlrbuild ERS3-Bedienungsanleitung Wir wissen, dass Sie es kaum erwarten können, mit dem Rennen zu beginnen! Nehmen Sie sich Zeit für die Anleitung und befolgen Sie diese Anleitung, um Ihr Produkt zusammenzubauen. Sie sind auf Erfolgskurs, wenn Sie die Anleitung befolgen, um Ihr Produkt vollständig zu optimieren. KONTROLLEN VOR DEM RENNEN WARNUNG •...
  • Page 32 support@nextlevelracing.com 34 – Siehe Bild. Heben Sie den Sitzschiebehebel an und schieben Sie den ERS3-Sitz ganz nach hinten, um an die vorderen Befestigungslöcher am Sitzschieber zu gelangen. 35 – Siehe Bild. A) Richten Sie die identifizierten vorderen Befestigungslöcher des Sitzschiebers aus Schritt 32B mit den Einsätzen im Rahmen aus. B) Durchschrauben und mit M8-Low- Profile-Schrauben befestigen.
  • Page 33 Video Instruction: bit.ly/nlrbuild ERS3 取扱説明書 私たちはあなたがレースを始めたいと思っていることを知っています! 時間をかけて説明書を読み、 このガイドに従って製品を組み立ててください。 説明書に従って製品を完全に最適化することで、 成功への準備が整いま す。 レース前チェック 警告 ・締めすぎると部品が破損する恐れがありますので、 電動工具を使用して組み立てないでください。 • さらにサポートが必要な場合は、 取り付けビデオを参照するか、 support@nextlevelracing.com までお問い合わせください。 • 部品を無理に結合しないでください。 • 十字ネジボルトは避けてください。 • 鋭利なエッジに注意してください。 製品に関するサポートが必要な場合は、 フレンドリーなチーム （support@nextlevelracing.com） までご連絡ください。 警告窒息の危険性 小さな部品は、 3 歳未満のお子様、 または食べられないものを口に入れる傾向がある方には適していません。 始める 01 – 画像を参照してください。 A) シートバックレストのネジ付きインサートをシートリクライナーの取り付け穴に合わせます。 B) ボルトを通し、 M8 ボルトとワッシャーで固定します。 警告: シートを組み立てる前に、 両方のシ ートリクライニングアームが同じ角度に設定されていることを確認してください。...
  • Page 34 support@nextlevelracing.com 40 – 画像を参照してください。 A) シート スライダー レバーを持ち上げ、 シート レールを最後までスライドさせて、 シートの前部取り付けボルトにアクセスします。 B) シートスライダーをシートに固定しているボルトを取り外し ます。 注: 前部のボルトを取り外した後、 シート スライダーが開かないように注意してください。 41 – 画像を参照してください。 A) シート スライダー レバーを持ち上げ、 シート レールを前方までスライドさせて、 シートの後部取り付けボルトにアクセスします。 B) シートスライダーをシートに固定している後部の M8 ロー プロファイルボルトを取り外し、 シートスペーサーを含むアセンブリを取り外します。 注: シート スライダー レバーが飛び出す場合は、 個々のシート スライダーを手動で作動させることができます。 そのためには、 布で手を保 護し、...
  • Page 35 Video Instruction: bit.ly/nlrbuild Manual de Instruções do ERS3 Sabemos que você está ansioso para começar a correr! Não se apresse com as instruções e siga este guia para montar seu produto. Você estará se preparando para o sucesso seguindo o livreto de instruções para otimizar totalmente seu produto.
  • Page 36 support@nextlevelracing.com 33 – Consulte imagem. A) Alinhe as ranhuras de montagem traseiras do assento deslizante identificadas com as inserções roscadas na estrutura. B) Aparafuse e aperte manualmente para ajudar a alinhar os orifícios do trilho do assento dianteiro na cabine na Etapa 35 com parafusos de perfil baixo M8. 34 –...
  • Page 37 Video Instruction: bit.ly/nlrbuild Руководство по эксплуатации ERS3 Мы знаем, что вам не терпится начать участвовать в гонках! Не торопитесь с инструкциями и следуйте этому руководству, чтобы собрать свой продукт. Вы настроитесь на успех, следуя инструкциям по полной оптимизации вашего продукта. ПРОВЕРКИ...
  • Page 38 support@nextlevelracing.com 33 – См. изображение. А) Совместите указанные задние монтажные пазы слайдера сиденья с резьбовыми вставками на раме. B) Закрутите болты и затяните их вручную, чтобы совместить отверстия в передней направляющей сиденья на кабине, как описано в шаге 35, с помощью низкопрофильных болтов M8. 34 –...
  • Page 39 Video Instruction: bit.ly/nlrbuild ERS3 Kullanım Kılavuzu Yarışmaya başlamak için istekli olduğunuzu biliyoruz! Talimatlara zaman ayırın ve ürününüzü monte etmek için bu kılavuzu izleyin. Ürününüzü tamamen optimize etmek için talimat kitapçığını takip ederek kendinizi başarıya hazırlayacaksınız. YARIŞ ÖNCESİ KONTROLLER UYARI • Aşırı sıkma parçalara zarar verebileceğinden lütfen montaj için elektrikli aletler kullanmayın. •...
  • Page 40 support@nextlevelracing.com 37 – Resme bakın. NLR F-GT MONTAJI. Vites Değiştiriciyi kadroya sabitleyen Cıvataları, Rondelaları ve Somunları sökün ve Vites Değiştirici Tertibatını çıkarın. NOT: ERS3 Koltuğun kurulumu, F-GT Kokpitine takılı F-GT Vites Tertibatıyla uyumlu değildir. 38 – Resme bakınız. A) Koltuk Kaydırma Kolunu kaldırın ve arka Cıvatalara erişmek için Koltuğu sonuna kadar geriye kaydırın. B) Koltuk Raylarını Koltuğa sabitleyen arka M8 Cıvataları sökün. 39 –...
  • Page 41 Video Instruction: bit.ly/nlrbuild Návod k použití ERS3 Víme, že toužíte začít závodit! Udělejte si čas s pokyny a podle tohoto průvodce sestavte svůj produkt. Postupem podle návodu k plné optimalizaci vašeho produktu se připravíte na úspěch. PŘED ZÁVODNÍ KONTROLY VAROVÁNÍ •...
  • Page 42 support@nextlevelracing.com 38 – Viz obrázek. A) Zvedněte posuvnou páku sedadla a posuňte sedadlo úplně dozadu, abyste získali přístup k zadním šroubům. B) Odmontujte zadní šrouby M8 zajišťující kolejnice sedadla k sedadlu. 39 – Viz obrázek. A) Zvedněte posuvnou páku sedadla a posuňte sedadlo zcela dopředu, abyste získali přístup k předním šroubům. B) Odmontujte přední šrouby M8 zajišťující kolejnice sedadla k sedadlu a vyjměte sedadlo z rámu.
  • Page 43 Video Instruction: bit.ly/nlrbuild Instrukcja obsługi ERS3 Wiemy, że nie możesz się doczekać, aby zacząć się ścigać! Nie spiesz się z instrukcjami i postępuj zgodnie z tym przewodnikiem, aby złożyć produkt. Postępując zgodnie z instrukcją, aby w pełni zoptymalizować swój produkt, zapewnisz sobie sukces. KONTROLE PRZED WYŚCIGIEM OSTRZEŻENIE •...
  • Page 44 support@nextlevelracing.com 36 – Patrz ilustracja. Twoja instalacja na GTTrack została zakończona. 37 – Patrz ilustracja. MONTAŻ NLR F-GT. Odkręć śruby, podkładki i nakrętki mocujące dźwignię zmiany biegów do ramy i wyjmij zespół dźwigni zmiany biegów. UWAGA: Instalacja fotela ERS3 nie jest kompatybilna z zespołem dźwigni zmiany biegów F-GT zainstalowanym w kokpicie F-GT. 38 –...
  • Page 45 Video Instruction: bit.ly/nlrbuild ‫ دليل تعليمات‬ERS3 ‫.نحن نعلم أنك متشوق لبدء السباق! خذ وقتك مع التعليمات و اتبع هذا الدليل لتجميع منتجك. ستقوم بإعداد نفسك لتحقيق النجاح باتباع كتيب التعليمات لتحس� ي ن منتجك بشكل كامل‬ ‫فحوصات ما قبل السباق‬ ‫تحذير‬...
  • Page 46 support@nextlevelracing.com 42 - ‫ الرجوع إىل الصورة. أ) قم بمحاذاة فتحات التثبيت األ أ مامية لم ز ألج المقعد مع ا أل إ دخاألت المل و لبة الموجودة عىل المقعد. ب) قم بربط مسام� ي‬M8 ‫.وربطها يدو ي ً ا و ال� ت ي تم إلغاء تثبيتها � ن ي الخطوة 93 للمساعدة � ن ي محاذاة الفتحات الخلفية لسكة المقعد‬ 43 - ‫...
  • Page 47 Video Instruction: bit.ly/nlrbuild ERS3 使用说明书 我们知道您渴望开始比赛！请花些时间阅读说明并按照本指南组装您的产品。 按照说明手册全面优化您的产品， 您将为成功做好准备。 赛前检查 警告 • 请勿使用电动工具进行组装， 因为拧得过紧可能会损坏零件。 • 如果您需要进一步支持， 请查阅安装视频或通过 support@nextlevelracing.com 联系我们 • 请勿用力将部件组合在一起。 • 避免使用交叉螺纹螺栓。 • 小心锋利的边缘。 如果您的产品需要任何支持， 请联系我们友好的团队：support@nextlevelracing.com 警告 窒息危险 小零件不适合 3 岁以下儿童或任何倾向于将不可食用物体放入口中的个人。 开始 01 – 参见图片。 A) 将座椅靠背上的螺纹嵌件与座椅躺椅上的安装孔对齐。 B) 用 M8 螺栓和垫圈拧紧并固定。 警告：在组装座椅之前， 请确保两个座椅斜倚臂均设置为相同的角度。 如果需要调整， 请在调整时用布保护您的手。...
  • Page 48 support@nextlevelracing.com 37 – 参见图片。 NLR F-GT 组件。 卸下将换档器固定到车架上的螺栓、 垫圈和螺母， 然后拆下换档器组件。 注意：ERS3 座椅安装与 F-GT 驾驶舱上安装的 F-GT 换档器组件不兼容。 38 – 参见图片。 A) 提起座椅滑动杆并将座椅一直向后滑动以接近后部螺栓。 B) 卸下将座椅导轨固定到座椅上的后部 M8 螺栓。 39 – 参见图片。 A) 抬起座椅滑动杆并将座椅一直向前滑动以接触到前螺栓。 B) 卸下将座椅导轨固定到座椅上的前部 M8 螺栓， 然后从框架上拆下座椅。 40 – 参见图片。 A) 提起座椅滑动杆并将座椅导轨一直向后滑动， 以接触座椅上的前安装螺栓。 B) 卸下将座椅滑块固定到座椅上的螺栓。 注意：确保卸下前螺栓后座椅滑块不会张开。 41 –...
  • Page 49 Video Instruction: bit.ly/nlrbuild NOTES If you require further support with your product, please contact our friendly team at: support@nextlevelracing.com...
  • Page 50 support@nextlevelracing.com NOTES support@nextlevelracing.com...
