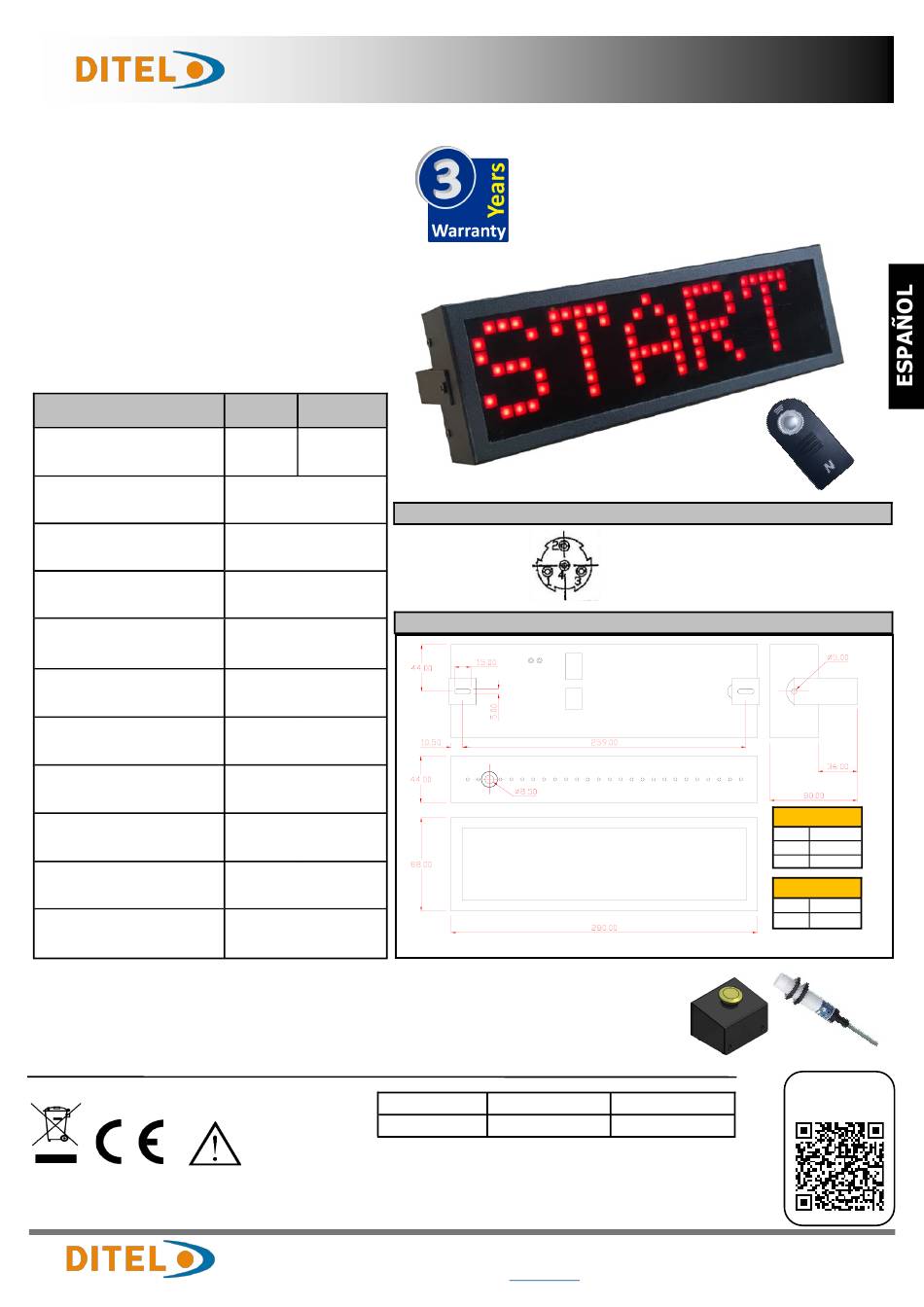

Ditel IOX121LCTR Manual

• CONTADOR Up ó DOWN hasta / desde +99999
• CINCO MODOS DE VISUALIZACIÓN
• 2 RELÉS DE SALIDA + ZUMBADOR DE ADVERTENCIA
• DISPLAY LED RGB PRECISO
• CONFIGURACIÓN por APP MÓVIL (Wi-Fi directo)
• CONTROL POR PULSADORES O POR MANDO IR
• ENTRADAS CONTADOR : (pulsador o tipo NPN/PNP)
IONA MATRIX LITE RGB
IOX121LCTR
Rango del contador
Frecuencia máxima de conteo
Visualización Totalizador (5s)
Reset del Contador
Reset Totalizador + modo Setup
Relés de salida (R1, R2)
Excitación captadores NPN / PNP
Dimensiones (sin soportes)
Alimentación
Peso / Estanqueidad
Altura digito / distancia visión
ACCESORIOS OPCIONALES :
PULSADOR EXTERIOR con 2m DE CABLE Y CONECTOR
CAPTADOR DE IMPULSOS TIPO NPN con 2m DE CABLE Y CONECTOR
Según la Directiva 2012/19/UE, no puede deshacerse de este aparato como un residuo urbano normal. Puede devolverlo, sin coste alguno, al lugar donde fue adquirido
para que de esta forma proceder a su tratamiento y reciclado controlados.
IONA MATRIX LITE 8*32 PIXEL RGB COUNTER
CONTADOR TOTALIZADOR
+99999 +99999999
3 Hz
Pulsador en IONA P1+P2 :< 1s
Pulsador externo :>1s /<5s
Pulsador en IONA
P1+P2 :>1s /<5s
Pulsador externo :>5s
Pulsador en IONA P1+P2 :>5s
R1 : SPDT 8A @ 250V
R2 : SPST 5A @ 250V
15 V @ 50 mA
280 x 88 x 48 mm
85-265 VAC 50/60Hz
50 W
1100 g / IP20
50 mm / 25 m
Directivas
Conformidad CE.
Normas
Para una información más completa, por favor consulte el manual de instrucciones en
nuestra web
DISEÑOS Y TECNOLOGÍA, S.A.
Xarol, 6 B P.I. Les Guixeres
08915 Badalona (Barcelona) - Spain
GUIA RÁPIDA DE INSTALACIÓN
ENTRADA SEÑAL
Conector C1
R1
P1 P2
R2
C1
: IOK01
: IOK03
EMC 2014/30/UE
EN 61326-1
Tel. +34 933 394 758
Fax +34 934 903 145 email: comercial@ditel.es
web: www.ditel.es
IOX121LCTR
Mando IR (incluido)
Pin 1 = Excitación +15V @ 50mA
Pin 2 = Contacto libre
Pin 3 = Común (GND)
Pin 4 = Entrada Captador NPN/PNP
DIMENSIONES
LVD 2014/35/UE
EN 61010-1
(R1) RELÉ 1
PIN 1 N.O
PIN 2 COMÚN
PIN 3 N.C.
(R2) RELÉ 2
PIN 1 COMÚN
PIN 2 N.O.
DOWNLOAD
USER MANUAL
30728911 20240205
