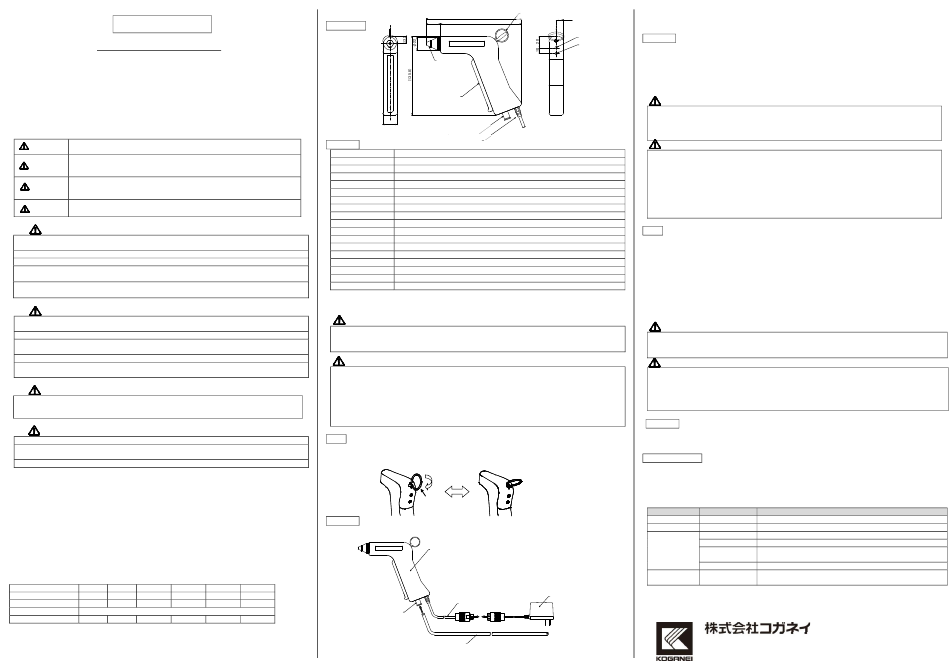

Koganei DTY-ELG21 Instruction Manual

取 扱 説 明 書
ｲｵﾅｲｻﾞｰｴｱｶﾞﾝﾀｲﾌﾟ【DTY-ELG21】
このたびは DTY-ELG21 をお買い上げいただきましてありがとうございます。 本製品は高電圧機器と
して電気設備基準には規定されていませんが、 2,500V の交流高電圧を扱っております。 本製品の取扱い
に際しまして、ご使用前に本書を必ずお読みいただき、本機の機能を十分にご理解ください。
なお、本書は大切に保管してください。
1. 安全上のご注意
本製品内部に高電圧を使用しているため、使用方法を誤ると人身事故や製品の故障につながる可能性
があります。製品仕様外での使用や安全上のご注意がお守り頂けない場合、弊社は一切の責任を負えま
せん。
明らかに危険が予見される場合を表わします。表示された危険を回避しないと、死亡も
危険
しくは重傷を負う可能性があります。または財産の損傷、損壊の可能性があります。
直ちに危険が存在するわけではないが、状況によって危険となる場合を表わします。表
警告 示された危険を回避しないと、死亡もしくは重傷を負う可能性があります。
または財産の損傷、損壊の可能性があります。
直ちに危険が存在するわけではないが、状況によって危険となる場合を表わします。表
注意
示された危険を回避しないと、軽度もしくは中程度の傷を負う可能性があります。
または財産の損傷、損壊の可能性があります。
負傷する可能性はないが、当該製品を適切に使用するために守っていただきたい内容で
お願い
す。
1.1 危険
発火物、引火物等の危険物が存在している場所で使用しないでください。当該製品は防爆形ではありません。発火、
引火の可能性があります。
配線や設置、点検作業は、必ず電源を切った状態で行なってください。事故、感電または故障の原因となります。
製品は絶対に改造しないでください。異常作動によるケガ、感電、火災の原因になります。
製品に水をかけないでください。水をかけたり、洗浄したり、水中で使用すると、異常作動によるケガ、感電、火災
の原因になります。
放電針には高電圧が印加されますので、指や身体、針金や工具などの導電物を近づけないでください。感電や故障の
原因となります。
1.2 警告
製品の仕様範囲外では使用しないでください。仕様範囲外で使用されますと、製品の故障、機能停止や破損の原因と
なります。また著しい寿命の低下を招きます。
放電針は先が尖っておりますので、取扱いには十分注意してください。身体にケガを負う可能性があります。
必ずエアを印加した状態で電源を印加してください。エアを印加しない状態で電源を印加すると放電による内部
オゾン濃度が上昇し、機器及び環境へ悪影響を与える可能性があります。
人体、特に顔や目などにノズルを向けて使用しないでください。身体にケガを負う可能性があります。
ケーブルを無理に曲げたり、引っ張ったり、巻き付けたり、重いものを載せたり、挟み込んだりし傷つけると、
漏電や導通不良による火災や感電、異常作動の原因となります。
1.3 注意
イオナイザーは大気中でオゾンを発生します。１台で使用する場合は、濃度は飽和して一定以上上がりませんが、
複数台使用される場合、オゾン臭を感じたら換気をしてください。またイオンエアの吹出し口に直接顔を近づけて
オゾン臭を確認しないでください。鼻、喉などを痛める可能性があります。
1.4 お願い
使用不能また不要になった製品、消耗品は産業廃棄物として適切な廃棄処理を行なってください。
電源をOFFした後、すぐに電源をONすると異常表示LEDが点灯します。OFFした後ONする場合には、1 秒以上時間を空
けてください。
動力線・高電圧線との並行配線はしないでください。誘導ノイズで誤動作する可能性があります。
※上記以外の危険事項・警告事項及び注意事項は、 静電気除去ユニット イオナイザーカタログNo.R0009 の
「安全上のご注意(イオナイザー共通)・取扱い要領と注意事項(共通注意事項)」をご参照ください。
(必ず最新版のカタログをご確認ください。)
2. 製品セット内容
本製品がお手元に届きましたら、梱包内容に欠品が無いか、搬送中において異常または破損が無いか
点検してからご使用ください。万一、破損あるいは正常な動作をしない場合は、お買い上げ店（代理
店）または最寄りの弊社営業所にご連絡ください。
※
・本体...1 台 ・ノズル ...1 ヶ ・AC アダプタ...1 ヶ ・放電針
※出荷時、本体に装着されています。
3. 除電特性
本製品の除電特性を下記に示します。
[MPa] 0.1 0.2 0.3 0.4
エア圧力
[秒] 0.5 0.3 0.3 0.2
＋除電時間
－除電時間 [秒] 0.5 0.3 0.3 0.2
イオンバランス [V] －15V～＋15V
流量 [L/min (A.N.R)] 96 154 207 264
＊測定距離 ：50mm
：チャージドプレートモニター（プレートサイズ 150mmx150mm、静電容量 20pF）
＊測定器
＊除電時間 ：±1000V→±100V までの減衰時間
4. 仕様
各部の名称
仕様一覧
型 式
イオン発生方法
電 源 電 圧
製品入力電圧
消 費 電 流
出 力 電 圧
イオンバランス
使 用 流 体
エア圧力使用範囲
エ ア 流 量
本 体 寸 法
質 量
使用環境
使用環境温度
使用環境湿度
表 示
オゾン発生量
材質
※弊社測定条件による。
5. 配線及び配管
警告
●本製品は、電源を入れる際には必ずエアを投入してください。また使用時のエアの流量は
65(L/min(A.N.R.))以上となるよう調整してください。
●本体のエア継手の取外し、交換は行わないでください。本体の破損の原因となります。
注意
●水や油がかかる場所や、結露しやすい場所、温度・湿度変化の激しい場所への設置はしないでくだ
さい。製品が破損する可能性があります。
●必ず専用 AC アダプタを使用してください。製品の故障、機能停止や破損の原因となります。
●使用流体は水や油を除去した清浄な空気を使用してください。水や油を含むエアを使用しますと
本体内部やノズルが汚れ、除電性能低下や本体劣化の原因になります。
●本体先端部に導電性または静電気拡散のシールやラベルは貼らないでください。誘導によりラベ
ルが帯電する場合があります。ラベルを貼る場合は絶縁性のものをご使用ください。
設置
本製品は一般的なエアガンと同様に手に持って使用してください。 また本体は吊り下げ金具で吊り下
げることが可能です。吊り下げ金具は手で 90 度おきに回すことが出来ます。必要に応じて向きを変
えて使用してください。
電源配線
本体と AC アダプタについて、下図の接続図に従って配線してください。
※
...1 本 ・取扱説明書（本書）...1 部
0.5 0.6
0.2 0.2
0.2 0.2
エアー入力（φ6）
317 370
（※弊社測定条件による。 ）
吊り下げ金具
フック
(164.6)
12.5
24.5 (140.1)
ノズル
レバー
25
エアー入力（φ6） φ 6 エア継手
電源入力ケーブル（3m）
DTY-ELG21
高周波コロナ放電式
付属 AC アダプタ INPUT: AC100 - 240V 50/60Hz 0.58A（OUTPUT: DC24V 1A）
DC24 V ± 5%
約 100mA
AC 2,500V
±15V ※
空気(水分・油分を除去した清浄な空気)
0.05 - 0.6MPa
最大 370 ℓ/min (ANR)
164.6(L) x 25(W )x 135.8(H) (mm) （突起部を含まず）
約 200g （ケーブルを含まず）
室内、高度 2000m 以下、汚染度 2（IEC61010-1 による）
0 - 40℃
65%以下（結露なきこと）
緑：電源正常表示、赤：電源異常表示
0.04 ppm 以下（ノズル先端から 200 mm、エア圧力 0.2MPa 時）
本体：PBT、ノズル：PPS
吊り下げ金具
フック
本体
ACアダプタ
電源入力ケーブル（3m）
AC100V～240Vへ
エア源へ
エアチューブ（φ6）
●本体の電源入力ケーブルを AC アダプタへ接続してください。
●AC アダプタを電源（AC100V - 240V 50/60Hz）に接続して下さい。
注 1：本製品は接地配線不要です。
エア配管
電源表示LED（緑）
異常表示LED（赤）
･使用流体は水や油を除去した清浄な空気を使用してください。
･本体のエア継手にエアチューブ（外径φ6ｍｍ）を取り付けてください。
(推奨チューブ：ウレタンチューブ・ナイロンチューブ)
･エアチューブにレギュレータを介してエア源に配管してください。
6. 操作
警告
●人体、特に顔や目などにノズルを向けて使用しないでください。身体にケガを負う可能性があり
ます。
●エアブローにより飛散物が目に入ったり、騒音性難聴を起こしたりする可能性があるため、保護
メガネと耳栓を着用してください。
注意
●エアガン内部には圧電セラミックスが内蔵されていますので、落下や衝撃を加えることは避けて
下さい。
●本体先端のノズルは内部回路と接続されていますので導体や活線部へ接触させないでください。
●専用ノズル以外は使用しないでください。またノズルは改造しないでください。製品の故障、機
能停止や破損の原因となります。
●電源表示 LED が点灯しない場合や異常表示 LED が点灯する場合は直ちに電源を OFF し、本書「5.設
置・配線および配管」をご参照ください。それでも解消しない場合は本書「7.メンテナンス」及び
「8.トラブルシューティング」をご参照ください。
操作
① 電源配線、エア配管を確認してください。
② レギュレータにて調圧したエアを本体に供給してください。印加する圧力は必ず使用圧力範囲内に設
定してください。
③ AC アダプタに電源(AC100-240V 50/60Hz)を供給してください。
④ 本体をしっかりと保持しノズル先端をワークに向け、 レバーを握りこんでください。 電源表示 LED(緑
色)が点灯しイオンエアがノズル先端から吹き出します。
⑤ イオンエアを停止するには、 握りこんでいるレバーを開放してください。 レバーが初期の状態に戻り、
電源表示 LED が消灯しイオンエアが停止します。
7. メンテナンス
警告
●メンテナンス作業は、必ずエアおよび電源を切った状態で行ってください。事故や故障の原因とな
ります。
●放電針先端は尖っていますので、取り外し及び清掃の際は十分注意してください。
注意
●アルコール等を使用するときは換気を十分に行なってください。またアルコールでの清掃後は十分
に乾燥させ、本体が濡れていないことを確認しご使用ください。
●本体の損傷の原因になりますので、清掃にはワイヤーブラシは絶対に使用しないでください。
●ノズルの取り付けは、緩みが無くなるまで手で締め付けてください。必要以上の締め付けはしない
でください。また、工具等を使って締め付けないでください。
放電針に汚れが付着しますと除電性能が低下します。除電効果が低下してきたら清掃してください。
清掃方法
ノズルを回転させて本体から取り外し、本体内部の放電針とその周辺をアルコール(IPA)を染み込ま
せたウエス、 綿棒などで清掃して下さい。 放電針の先端に汚れが付着しますと除電効果が低下します。
清掃後は、ノズルをしっかりと取り付けてください。
放電針の交換方法
放電針は消耗品であり交換が必要です。放電針(5 本セット：DTRY-ZEM-G11)を交換する際は必ず専
用工具(DTRY-ELB21)とトルクドライバーを組み合わせて作業を行い、交換時の締め付けトルクは
15～20N･cm に設定してください。トルクが適切でないと本体のねじを破損することがあります。
8. トラブルシューティング
症 状 主な発生原因
電源が入らない 電源未投入
エアが出ない エア未投入
放電針の汚れ
放電針短絡
電 源 異 常 表 示
ノズルがアー ス体
(赤)が点灯
へ接触
ノズルの緩み
除電しない 放電針の汚れ、 破損
※その他 、製品の取扱 いや注 意 事項に関しては、ご使用になる前 に、ホームページまたは「Catalog No.R0009」の「安 全上
のご注意 (イオナイザー共通 )・取扱 い要 領と注 意事 項 (共 通注意 事 項 )」を参照 してください。
※製品 に関するお問 い合 わせは最 寄 りの弊社 営業所 または、下 記技 術 サービスセンターへお問 い合 わせください。
技術サービスセンター
TEL<042>383-7172
対処方法
AC アダプタが電源および本体へ接続されているか確認してください。
圧縮エアが供給されているかを確認してください。
放電針と放電針周辺を清掃してください。
放電針付近に導電性のものが無いか確認してください。
ノズルをアース体へ接触させないでください。
ノズルを本体へしっかりと締め付けてください。
本書「7.メンテナンス」を参照に放電針のメンテナンスまたは交換を
行なってください。
X904588 Ver.1.10
