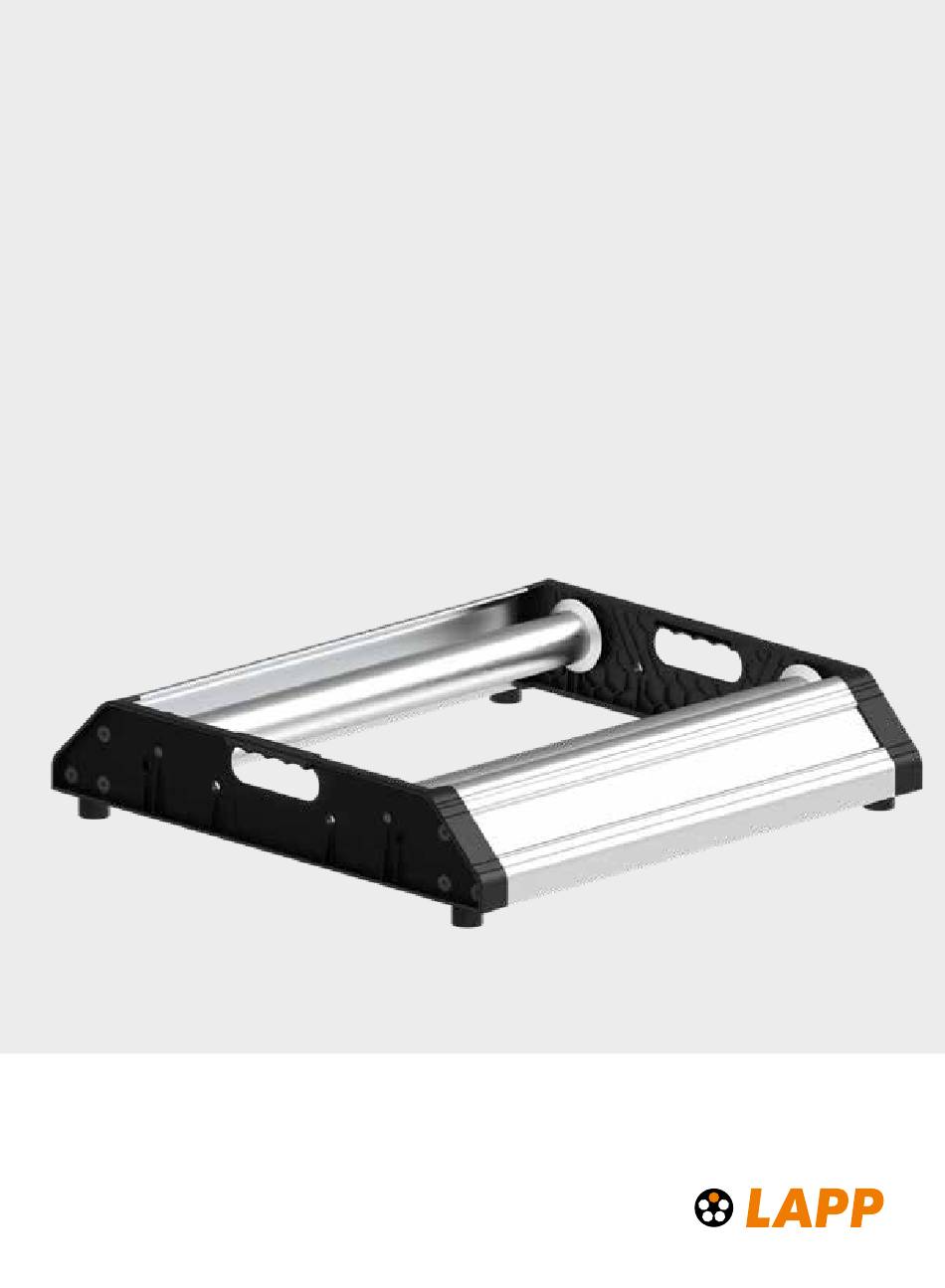

- Page 1 CHAMPION 52 | 67 Bedienungsanleitung...
- Page 2 CHAMPION ist ein Trommelabwickler für den täglichen Gebrauch in der Werkstatt oder auf der Baustelle. Ebenfalls ist dieser einsetzbar als Lagerlösung in Werkstätten und weiteren Produktionseinrichtungen. Bitte beachten Sie, dass der Trommelabwickler ausschließlich auf dem Boden verwendet werden darf. CHAMPION 52 CHAMPION 67 Maximale Trommelbreite...
- Page 3 Sie die Federkernachse in eine von Ihnen gewünschte Öffnung einführen [Abb. 3.2 (a)]. Wählen Sie zwischen verschiedenen Positionierungen [Abb. 3.1 (a) (b) (c)]. Bei Bestellung von Neu- oder Ersatzteilen bitten wir Sie, die folgenden Artikelnummern zu verwenden: Artikelnummer Artikelbezeichnung 85008070 CHAMPION 52 85008071 CHAMPION 67 85008072 CHAMPION Lenkrollen Satz 85008073 CHAMPION Gummifüße (4 Stk.)
-
Page 4: Gewährleistung
Lenkrollen Rollendurchmesser 100 mm Gewicht pro Stück 615 g ohne Feststeller; 885 g mit Feststeller U.I. Lapp GmbH 2 Lenkrollen mit Feststeller, 2 ohne Feststeller, Schulze-Delitzsch-Straße 25 · 70565 Stuttgart Lieferumfang 4 Sicherungsringe Tel.: 0711 7838-01 · Fax: 0711 7838-2640... - Page 5 CHAMPION 52 | 67 Operation instruction...
- Page 6 The CHAMPION is a drum dispenser for daily use in the workshop or on the construction site. It can also be used as a storage solution in workshops and other production facilities. Please note that the drum dipenser may only be used on the floor. CHAMPION 52 CHAMPION 67 Maximum drum width...
-
Page 7: Assembly / Operation
Choose between different positions [Fig. 3.1 (a) (b) (c)]. When ordering new or replacement parts, we ask you to use the following article numbers: Article number Article description 85008070 CHAMPION 52 85008071 CHAMPION 67 85008072 CHAMPION Steering rollers set 85008073 CHAMPION Rubber feet (4 pcs.) -
Page 8: Warranty
Steering rollers Roll diameter 100 mm Weight per piece 615 g without lock; 885 g with lock U.I. Lapp GmbH 2 steering rolls with lock, 2 without lock, Schulze-Delitzsch-Straße 25 · 70565 Stuttgart Delivery Tel.: 0711 7838-01 · Fax: 0711 7838-2640 4 retaining ring www.lapp.com ·...
