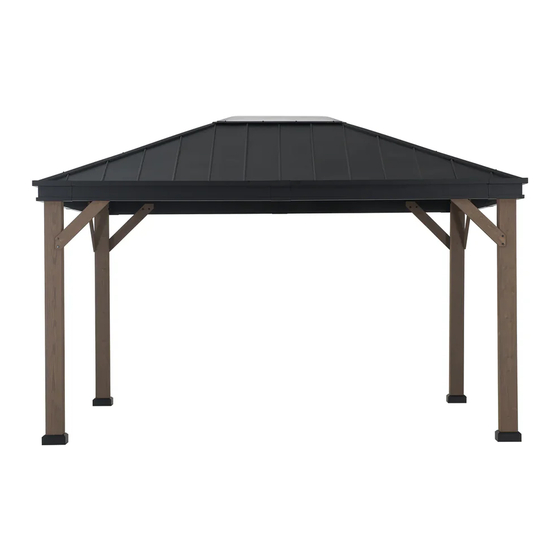

11 ft. x 13 ft. Wood Gazebo/
Questions? Issues? Missing Part? Professional
Contact us at customer.care@sunjoygroup.com
Questions? Problèmes? Pièce manquante?
Service d'installation professionnel?Contactez-
nous à customer.care@sunjoygroup.com
Country of Origin: China
Pais d'origine: Chine
Gazebo en Bois
Item/Article #：A102018100
Installation Service?
Produc�on Number: 2024100878
Numéro de fabrica�on: 2024100878
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Sunjoy A102018100
Summary of Contents for Sunjoy A102018100
- Page 1 11 ft. x 13 ft. Wood Gazebo/ Gazebo en Bois Item/Article #：A102018100 Questions? Issues? Missing Part? Professional Installation Service? Contact us at customer.care@sunjoygroup.com Questions? Problèmes? Pièce manquante? Service d'installation professionnel?Contactez- nous à customer.care@sunjoygroup.com Country of Origin: China Produc�on Number: 2024100878 Pais d’origine: Chine...
- Page 2 2 / 36 Warnings： • Any assembly or maintenance of the product must be carried out by adults only. We recommend at least 4 adults. / Tout montage ou entre�en du produit doit être effectué uniquement par des adultes. Nous recommandons au moins 4 adultes. •...
- Page 3 3 / 36 Important: • Please read and understand this manual before any assembly. Before beginning assembly of product, make sure all parts are present. Compare parts with packaging contents list. • When assembling wooden parts, do not overtorque the bolts to avoid spli�ng the wood. See image illustra�on.
- Page 4 4/ 36 EXPLODED DRAWING/DESSIN ÉCLATÉ...
-
Page 5: Parts List
5 / 36 Parts List Label Part Number Description Part Image P00020075901 Post P00610024901 Base Cover P00010050201 Post Base P00050181401 Rafter Connector Short Decorative P00220040801 Groove (Left) Short Decorative P00220040901 Groove (Right) Cross Beam P00050181501 Connector 1 Cross Beam P00050181601 Connector 2 Long Decorative P00220041001... -
Page 6: Liste De Pièces
6 / 36 Liste de Pièces Numéro dela Description Numéro de la Pièce Diagramme Étiquette Quantité Pièce P00020075901 Poteau P00610024901 Barde de la base P00010050201 Base du Poteau Connexion du P00050181401 Chevron Rainure ornementale P00220040801 courte (Gauche) Rainure ornementale P00220040901 courte(Droit) Connecteur de P00050181501... - Page 7 7 / 36 P00220041301 Press Panel 2 P00060240101 Rafter P00060240201 Middle Beam Big Roof Small Beam P00060240301 (Short Side) 1 Big Roof Small Beam P00060240401 (Short Side) 2 Big Roof Small Beam P00060240501 (Long Side) 1 Big Roof Small Beam P00060240601 (Long Side) 2 Big Roof Middle Roof...
- Page 8 8 / 36 P00220041301 Panneau de Pression 2 P00060240101 Chevron P00060240201 Poutre centrale Petite Poutre du Grand P00060240301 Toit(Côté Court) 1 Petite Poutre du Grand P00060240401 Toit(Côté Court) 2 Petite Poutre du Grand P00060240501 Toit (Côté Long) 1 Petite Poutre du Grand P00060240601 Toit(Côté...
-
Page 9: Hardware Pack
9 / 36 Hardware Pack Label Part Number Description Part Image Bolt M6*20 H100010047 Bolt M6*40 H100010046 M6 Rubber H050050018 Washer Stake Φ8*180 H070010003 Wrench M6 H090010017... - Page 10 10 / 36 Liste de Pièces Numéro de Numéro de la Pièce Diagramme Description Étiquette Quantité la Pièce Boulon M6*20 H100010047 Boulon M6*40 H100010046 Rondelle en H050050018 caoutchouc M6 Piquet Φ8*180 H070010003 Clé M6 H090010017...
- Page 11 11 / 36...
- Page 12 12 / 36...
- Page 13 13 / 36...
- Page 14 14 / 36...
- Page 15 15 / 36...
- Page 16 16 / 36...
- Page 17 17 / 36...
- Page 18 18 / 36 d1=d2 Rt∠90...
- Page 19 19 / 36...
- Page 20 20 / 36...
- Page 21 21 / 36...
- Page 22 22 / 36...
- Page 23 23 / 36...
- Page 24 24 / 36...
- Page 25 25 / 36...
- Page 26 26 / 36...
- Page 27 27 / 36...
- Page 28 28 / 36...
- Page 29 29 / 36 10 19...
- Page 30 30 / 36...
- Page 31 31 / 36 WOOD CARE GUIDELINES Wood requires some care and a�en�on over its life�me to ensure a long-las�ng beau�ful finish. Proper cleaning and maintenance will keep your wood products looking beau�ful for a long �me. Please follow these guidelines to maintain your wood surfaces. •...
- Page 32 32 / 36 RECOMMENDATIONS POUR SOIN DU BOIS Le bois exige un peu de soin et d’a�en�on pendant sa vie pour assurer une belle fini�on durable. Le ne�oyage et l'entre�en convenables main�endront la beauté de vos produits en bois plus longtemps.
- Page 33 33 / 36 WOOD CARE GUIDELINES Frequently Asked Ques�ons Q1. What kind of wood is this made from? It is China-Fir (Cunninghamia/Cedar) wood. Q2. Is the wood waterproof? No, it is not waterproof, however it is water–resistant. It is able to resist the penetra�on of water to some degree but not en�rely.
- Page 34 34 / 36 RECOMMANDATIONS SUR LES SOINS DU BOIS Ques�ons Fréquentes Q1. De quelle sorte de bois est-ce fait? C’est du Bois de Sapin Chinois (Cunninghamia/Cèdre). Q2. Le bois est-il imperméable? Non, il n’est pas imperméable, cependant il est résistant à l’eau. Il est apte à résister à la pénétra�on de l’eau à...
-
Page 35: Maintenance
• Keep the original packaging to store the gazebo. Limited Manufacturer’s Warranty Sunjoy Group warrants to the original purchaser that this item is free from defects in workmanship and materials for a period of 1 year from the date of purchase, provided the item was factory-sealed at the �me of purchase and is maintained with care and used only for personal, residen�al purposes. - Page 36 Garan�e limitée du fabricant Sunjoy Group garan�t à l’acheteur ini�al que ce produit ne présentera aucun défaut de fabrica�on et de matériaux pendant une période de un an à compter de la date de l’achat si le produit a été acheté...
